Миниатюрный гармонический редуктор для небольших роботизированных манипуляторов и настольных 6-осевых роботов

Разработка более компактных и легких роботизированных систем предъявляет новые требования к компонентам шарниров роботов. Небольшие роботизированные манипуляторы, настольные роботизированные манипуляторы и компактные 6-осевые роботизированные манипуляторы все чаще используются в сборке электроники, автоматизации лабораторий, образовании, исследованиях и других областях с ограниченным пространством. Эти роботы должны обеспечивать гибкое многоосевое перемещение, не становясь при этом слишком большими или слишком тяжелыми для предназначенного для них рабочего пространства.

Небольшой 6-осевой роботизированный манипулятор обычно использует шесть вращательных шарниров для управления как положением, так и ориентацией своего концевого захвата. Такая архитектура обеспечивает роботу превосходную гибкость, но также усложняет проектирование шарниров. Каждый шарнир должен обеспечивать достаточный крутящий момент и точность позиционирования, при этом его размеры и вес должны оставаться под контролем.

Для роботизированных манипуляторов такого типа редуктор — это не просто компонент трансмиссии. Его размер, люфт, передаточное число, плотность крутящего момента и механическая конфигурация могут напрямую влиять на конструкцию всего робота. Миниатюрный гармонический редуктор обеспечивает компактное решение для трансмиссии в шарнирах роботов, требующих высоких передаточных чисел, малого люфта, высокой плотности крутящего момента и, в полых конструкциях, внутренней прокладки кабелей.

Для производителей, разрабатывающих небольшие 6-осевые роботизированные манипуляторы, настольные роботизированные манипуляторы, легкие коллаборативные роботизированные манипуляторы и компактное автоматизированное оборудование, эти характеристики делают миниатюрные гармонические редукторы особенно актуальными для проектирования современных шарниров роботов.

Почему для небольших роботизированных манипуляторов необходимы миниатюрные гармонические редукторы?

Небольшую роботизированную руку нельзя просто спроектировать, уменьшив размеры обычного промышленного робота. Чем меньше робот, тем важнее становится соотношение между размером шарниров, их весом, крутящим моментом двигателя и доступным пространством для установки.

Типичная 6-осевая роботизированная рука содержит множество вращательных шарниров, расположенных последовательно. Вес шарнира приходится на шарниры, расположенные ближе к основанию. Если плечевой или локтевой сустав становится излишне тяжелым, для перемещения робота требуется больший крутящий момент в шарнирах, расположенных выше по течению. Это может привести к необходимости использования более мощных двигателей, более крупных конструктивных элементов и, в целом, к увеличению веса робота.

Для настольного роботизированного манипулятора эта проблема становится еще более очевидной, поскольку вся система должна оставаться достаточно компактной, чтобы работать на верстаке или внутри небольшой автоматизированной ячейки.

Таким образом, компактный редуктор с высокой удельной крутящей способностью может принести пользу не только за счет уменьшения размеров коробки передач. Он может помочь инженерам уменьшить габариты шарниров, контролировать вес робота и оптимизировать механическую структуру всей малогабаритной 6-осевой роботизированной руки.

Это одна из ключевых причин, по которой миниатюрные гармонические редукторы рассматриваются для использования в компактных роботизированных шарнирах.

Что такое миниатюрный гармонический редуктор для небольшого роботизированного манипулятора?

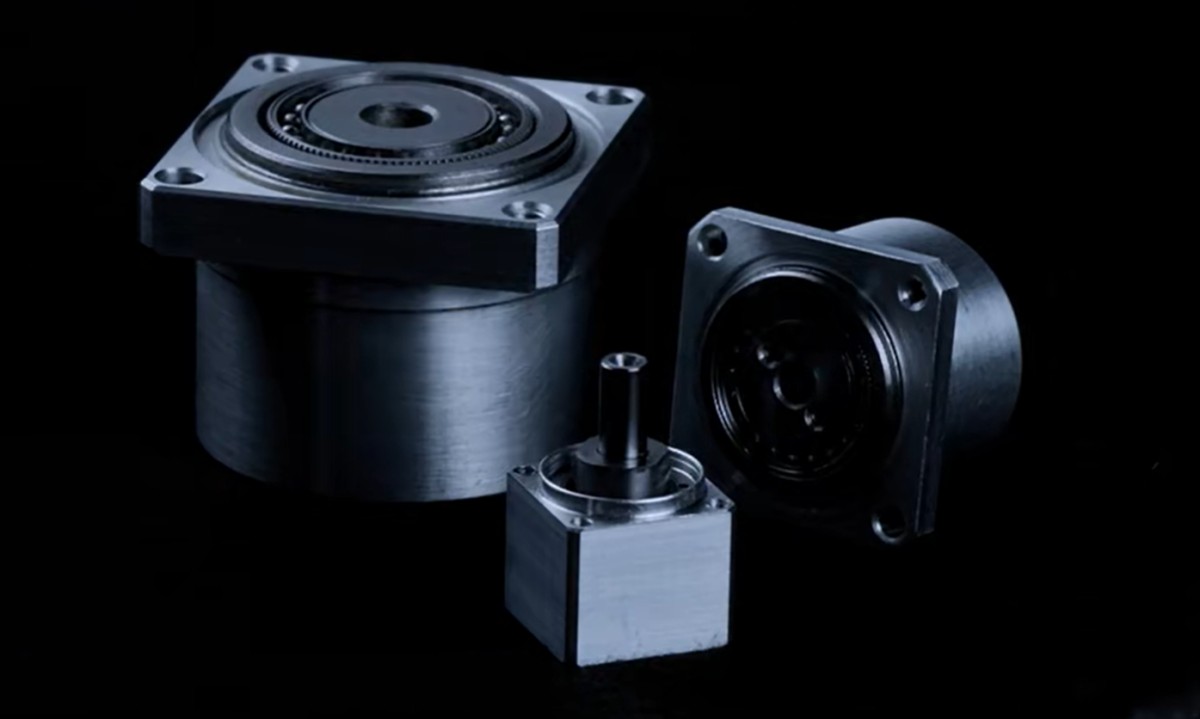

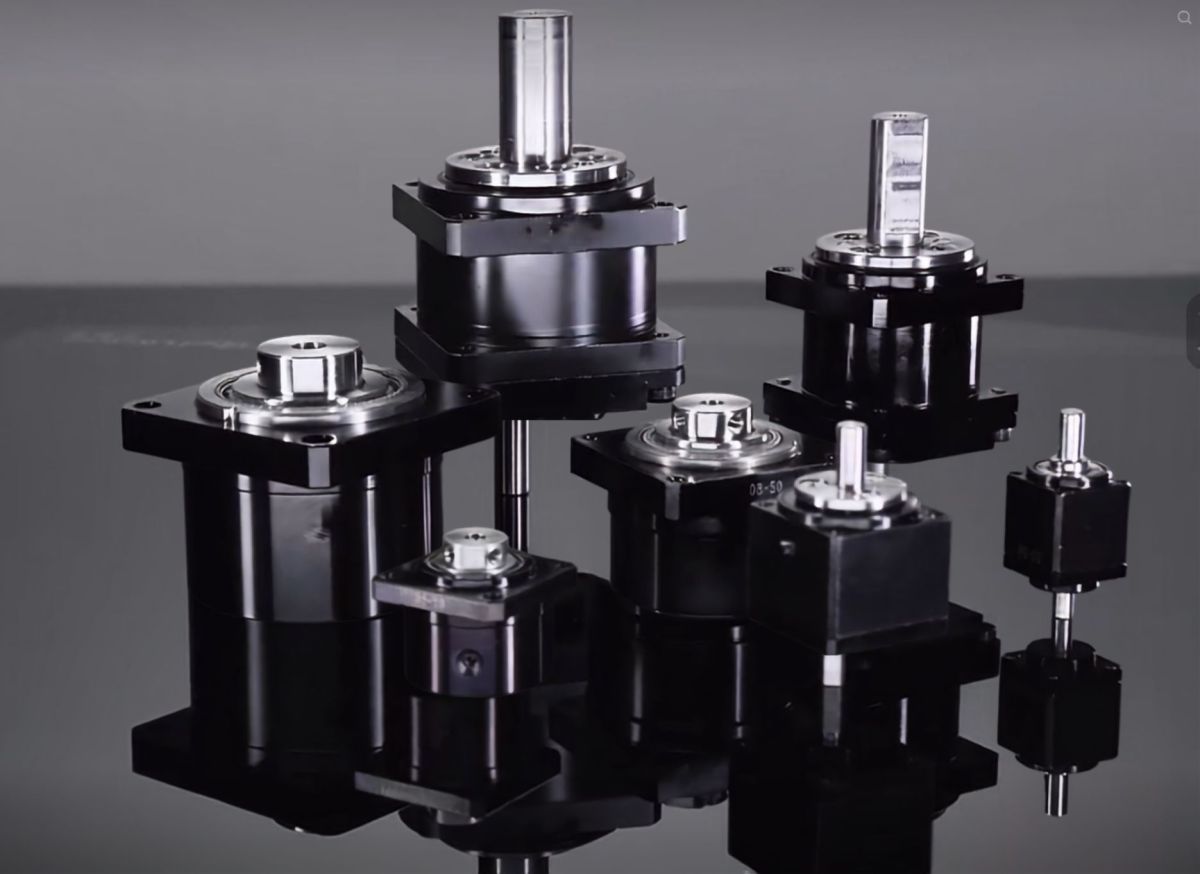

Миниатюрный гармонический редуктор — это компактный прецизионный редуктор, основанный на технологии гармонической передачи. Его основная функция заключается в преобразовании высокоскоростного вращения двигателя в низкоскоростное движение с большим крутящим моментом для шарнира робота.

Высокое передаточное число, обеспечиваемое гармонической передачей, позволяет относительно компактному редуктору добиться существенного снижения скорости без необходимости использования нескольких ступеней зубчатой передачи. Типичные передаточные числа для робототехнических применений могут включать 30:1, 50:1, 80:1 и 100:1 в зависимости от конкретной модели.

Для небольшого роботизированного манипулятора базовая система передачи может состоять из двигателя, миниатюрного гармонического редуктора и выходного шарнира. В сочетании с бескаркасным моментным двигателем, энкодером и тормозом редуктор также может стать частью более интегрированного привода роботизированного шарнира.

Данная архитектура особенно актуальна для небольших роботизированных манипуляторов, настольных роботизированных манипуляторов, настольных 6-осевых роботов, небольших коллаборативных роботизированных манипуляторов и компактных роботизированных шарниров, где доступное пространство для установки ограничено, а каждый компонент должен быть тщательно интегрирован.

Основные преимущества миниатюрных гармонических редукторов для небольших роботизированных манипуляторов

Компактные размеры и высокое передаточное отношение

Одним из важнейших преимуществ миниатюрного гармонического редуктора является возможность достижения относительно высокого передаточного отношения в компактной конструкции трансмиссии.

Передаточные числа, такие как 30:1, 50:1, 80:1 и 100:1, позволяют двигателю и редуктору достигать требуемой скорости и крутящего момента без использования нескольких ступеней редукции.

Для небольшого 6-осевого роботизированного манипулятора уменьшение количества передаточных ступеней может упростить конструкцию шарнира и помочь контролировать его внешний диаметр. Это особенно важно для настольных роботизированных манипуляторов, где слишком большие шарниры могут увеличивать общую занимаемую площадь и ограничивать доступное рабочее пространство.

Таким образом, компактный редуктор с высоким передаточным отношением предоставляет конструкторам роботов больше свободы для разработки более тонких звеньев и более интегрированных шарниров.

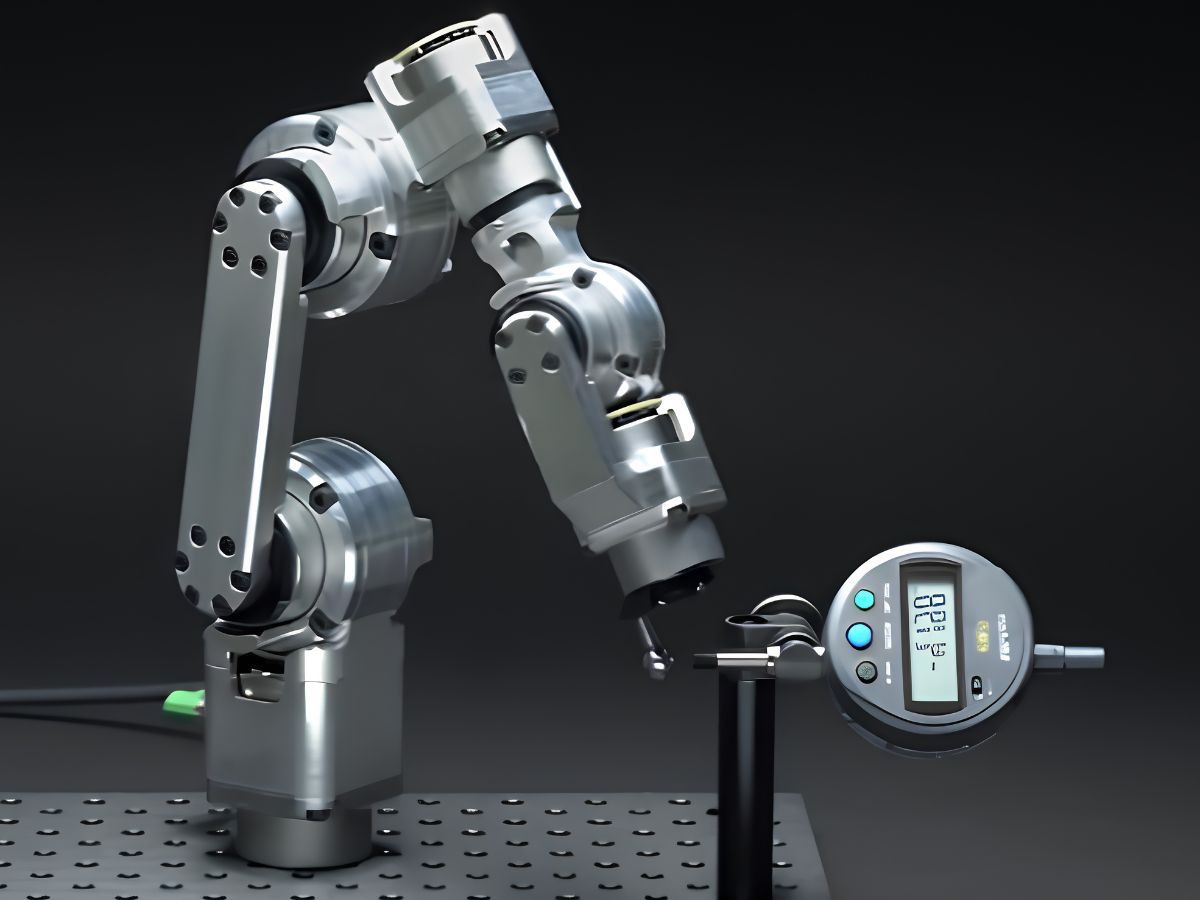

Низкий люфт для точного перемещения шарниров робота

Низкий люфт особенно важен для шестиосевого роботизированного манипулятора, поскольку конечное положение концевого эффектора зависит от скоординированного движения нескольких суставов.

Люфт может привести к потере движения при изменении направления вращения. Если эта ошибка повторяется в нескольких суставах, это может повлиять на точность позиционирования концевого эффектора.

Миниатюрные гармонические редукторы предназначены для точной передачи и обеспечивают очень малый люфт. В зависимости от класса точности и модели, люфт может достигать приблизительно ≤1 угловой минуты, а для более точных конфигураций доступен люфт в десятки угловых секунд.

Для небольших 6-осевых роботизированных манипуляторов эта характеристика может обеспечить повторяемое позиционирование и контролируемое движение по траектории в таких областях применения, как сборка печатных плат, завинчивание, дозирование, пайка, работа с компонентами и контроль качества.

Высокая плотность крутящего момента для легких роботизированных манипуляторов

Для лёгкого робота выходной крутящий момент необходимо учитывать вместе с весом и габаритами шарнира.

Редуктор, способный обеспечить необходимый крутящий момент в компактном корпусе, позволяет инженерам контролировать массу шарниров без ущерба для механических возможностей робота.

Это особенно важно для последовательных 6-осевых роботизированных манипуляторов. Более лёгкий локтевой или запястный сустав снижает нагрузку на плечевой и другие вышестоящие суставы. В результате весь робот потенциально может быть оптимизирован за счёт использования более компактных двигателей, более лёгких конструктивных элементов и более компактных шарниров.

Для настольных роботизированных манипуляторов и легких коллаборативных роботизированных манипуляторов эта взаимосвязь между весом суставов и общей производительностью робота делает плотность крутящего момента важным фактором при проектировании.

Полый вал для внутренней прокладки кабеля

Прокладка кабелей — еще один важный аспект, который следует учитывать при разработке небольшой роботизированной руки.

Шестиосевой робот может нуждаться в размещении кабелей двигателей, проводки энкодеров, кабелей датчиков, пневматических трубок и соединений концевых манипуляторов. Внешняя прокладка кабелей может увеличить риск их изгиба, скручивания, натяжения и помех во время непрерывного движения шарниров.

Миниатюрный гармонический редуктор с полым валом обеспечивает центральный канал, который в зависимости от конкретной конфигурации может использоваться для внутренней прокладки кабелей и трубок.

Для настольного 6-осевого робота-манипулятора это может упростить механическую компоновку и создать более аккуратную структуру шарниров. Внутренняя прокладка проводов также уменьшает количество проводов, оголенных снаружи робота-манипулятора, что дает производителям большую свободу при проектировании компактных звеньев робота и корпусов шарниров.

Коаксиальная интеграция с безрамными моментными двигателями

Коаксиальная конфигурация входа и выхода гармонической передачи хорошо подходит для архитектур суставов роботов.

При использовании миниатюрного гармонического редуктора в сочетании с бескаркасным моментным двигателем компоненты двигателя могут быть интегрированы непосредственно в корпус шарнира робота, а не в традиционный корпус двигателя.

В результате получается соединение, в котором двигатель, редуктор, энкодер, тормоз, подшипники и корпус объединяются в единый компактный узел.

Этот подход особенно полезен для производителей, разрабатывающих собственные небольшие роботизированные манипуляторы, поскольку конструкция шарнира может быть спроектирована с учетом доступного механического пространства, а не ограничена внешними размерами стандартного сервомотора.

Миниатюрные гармонические редукторы для небольших 6-осевых роботизированных манипуляторов

Небольшой 6-осевой роботизированный манипулятор является одним из наиболее подходящих вариантов применения компактного прецизионного редуктора, поскольку каждая ось требует контролируемого вращательного движения, при этом вся механическая конструкция должна оставаться легкой.

Шестиосевая конфигурация позволяет роботу контролировать как положение, так и ориентацию своего концевого захвата. Это делает его подходящим для задач, где инструменту необходимо приближаться к заготовке с разных направлений.

Однако работоспособность всего робота зависит от совокупного поведения всех шести суставов.

Низкий люфт помогает поддерживать стабильность позиционирования. Высокая плотность крутящего момента помогает контролировать вес соединения. Высокое передаточное число обеспечивает необходимое увеличение крутящего момента для соединения. Полая конструкция упрощает прокладку кабелей.

По этой причине миниатюрные гармонические редукторы могут играть важную роль в механической архитектуре компактных шестиосевых роботов.

Миниатюрные гармонические редукторы для настольных роботизированных манипуляторов

Требования к настольному роботизированному манипулятору несколько отличаются от требований к крупному промышленному роботу.

Настольный роботизированный манипулятор должен помещаться на верстаке, работать в ограниченном пространстве и оставаться достаточно легким для простой установки или перемещения.

В связи с этим конструкция компактного соединения приобретает особую важность.

Миниатюрный гармонический редуктор может помочь производителям создавать более компактные вращательные соединения без ущерба для передаточного отношения и точности, необходимых для управляемого роботизированного движения.

Это делает данную технологию актуальной для систем автоматизации рабочих мест, учебных роботизированных манипуляторов, лабораторных роботов, исследовательских платформ и компактного производственного оборудования.

Для таких применений сочетание компактных размеров, малого люфта, высокой плотности крутящего момента и внутренней прокладки кабелей может быть важнее, чем чрезвычайно высокая скорость непрерывной работы.

Миниатюрные гармонические редукторы в автоматизации 3C-электроники

Электронная промышленность, использующая технологии 3C, является важной областью применения для небольших роботизированных манипуляторов и настольных 6-осевых роботов.

Производство электроники часто включает в себя мелкие компоненты, компактные рабочие пространства, частую смену продукции и точные сборочные операции. Шестиосевой робот может обеспечить необходимую гибкость для позиционирования инструментов и компонентов под разными углами.

Завинчивание печатных плат

Небольшой шестиосевой робот может нести отвертку и перемещать ее между различными положениями крепления на печатной плате или электронном узле. Низкий люфт и повторяемость движений шарниров помогают поддерживать стабильное положение инструмента при многократных операциях.

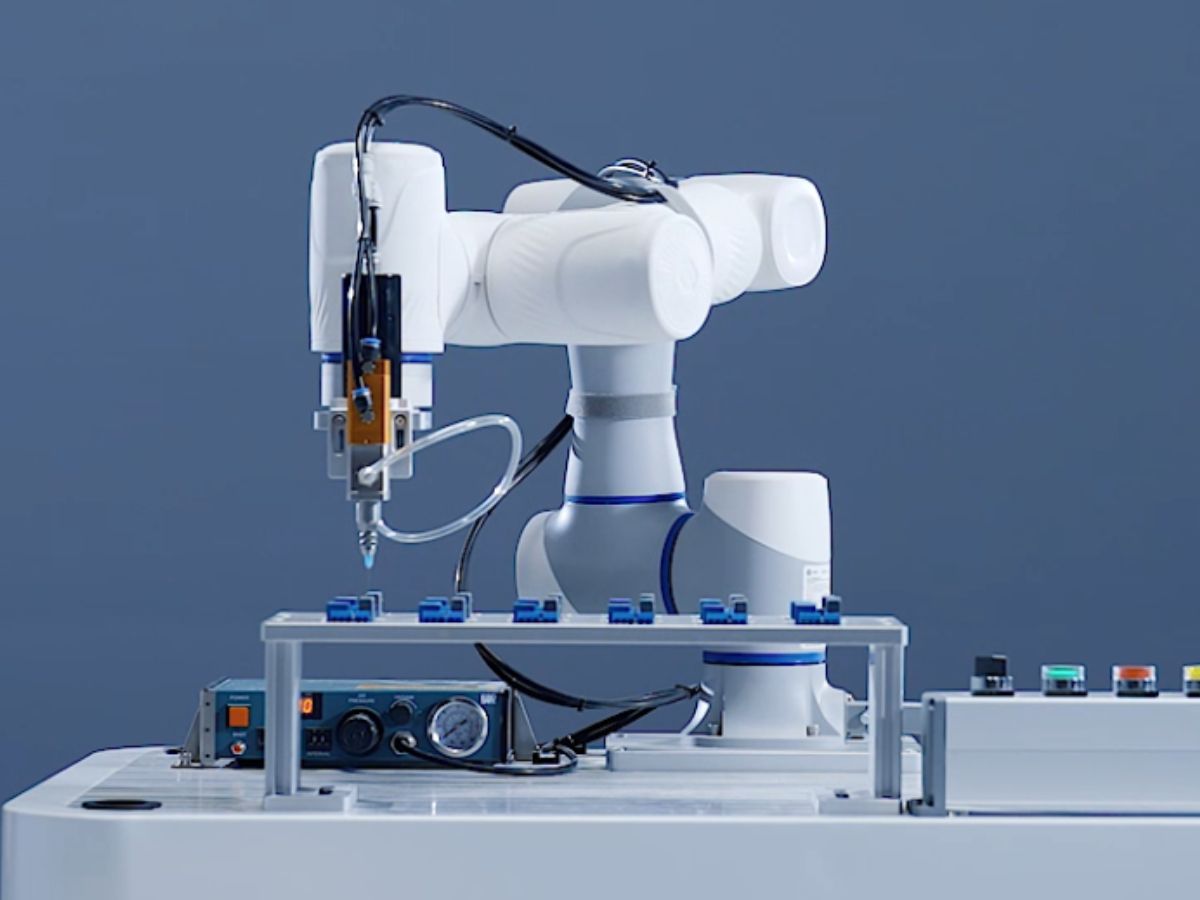

Дозирование печатных плат

В системах дозирования инструмент должен следовать заданным траекториям вокруг электронных компонентов. Точность позиционирования каждого шарнира робота может влиять на точность и стабильность траектории дозирования.

Пайка

Компактный шестиосевой роботизированный манипулятор может позиционировать паяльный инструмент вокруг печатной платы и подходить к компонентам с разных сторон. Такая гибкость особенно полезна, когда заготовка содержит компоненты, расположенные в разных местах и под разными углами.

Обработка и сборка компонентов

Небольшие роботизированные манипуляторы могут выполнять операции захвата и перемещения, а также сборки в компактных рабочих зонах. Их легкая конструкция и малые размеры шарниров делают их подходящими для систем автоматизации, где пространство для установки ограничено.

Визуальный осмотр

Настольный роботизированный манипулятор может нести камеру или датчик контроля и перемещаться вокруг изделия, чтобы получать изображения с разных позиций и ракурсов. Шестиосевое перемещение обеспечивает большую гибкость при контроле качества, чем простые системы линейного позиционирования.

Ограничения миниатюрных гармонических редукторов

Миниатюрный гармонический редуктор не предназначен для обеспечения оптимальной передачи крутящего момента во всех областях применения. Его преимущества наиболее ценны, когда шарнир робота требует компактности, точности, высокой степени передаточного отношения и высокой плотности крутящего момента.

Ударные нагрузки требуют тщательного рассмотрения.

В основе принципа работы гармонической передачи лежит гибкий передаточный элемент. Это позволяет создать компактную конструкцию и обеспечить высокое передаточное отношение, однако при проектировании робота следует тщательно учитывать сильные ударные нагрузки и многократные неконтролируемые столкновения.

Для небольшого коллаборативного робота или настольного роботизированного манипулятора редуктор следует выбирать в соответствии с ожидаемым номинальным крутящим моментом, пиковым крутящим моментом, внешней нагрузкой, ускорением и условиями столкновения.

Предназначен не только для непрерывной высокоскоростной работы.

Миниатюрный гармонический редуктор предназначен в первую очередь для обеспечения высокой степени редукции и точного перемещения выходного вала, а не для непрерывного высокоскоростного вращения выходного вала.

Это делает его хорошо подходящим для шарниров роботов, где двигатель обычно работает на более высокой скорости, в то время как шарнир требует контролируемого движения на более низкой скорости с более высоким крутящим моментом.

Для применений, требующих непрерывного высокоскоростного вращения выходного вала, может потребоваться другая архитектура трансмиссии.

Правильный подбор размера по-прежнему крайне важен.

Компактные размеры миниатюрного гармонического редуктора не означают, что требованиями к нагрузке можно пренебречь.

При выборе редуктора производители роботов должны учитывать номинальный крутящий момент, пиковый крутящий момент, скорость вращения на выходе, инерцию нагрузки, ускорение, рабочий цикл, внешние моментные нагрузки и условия эксплуатации.

Для шестиосевого робота редуктор также необходимо оценивать с учетом положения шарнира в конструкции робота, поскольку плечевой, локтевой и запястный суставы могут испытывать значительно разные нагрузки.

Миниатюрный гармонический редуктор против планетарного редуктора для небольших роботизированных манипуляторов

Миниатюрные гармонические редукторы и планетарные редукторы могут использоваться в роботизированных системах управления движением, но их механические характеристики различаются.

Для небольших роботизированных манипуляторов и настольных 6-осевых роботов миниатюрный гармонический редуктор особенно привлекателен, когда при проектировании приоритет отдается компактным размерам шарниров, высоким передаточным отношениям, малому люфту и высокой плотности крутящего момента.

Планетарный редуктор может быть выгоден в тех случаях, когда в процессе эксплуатации особое внимание уделяется высокоскоростному режиму работы, эффективности или специфическим характеристикам нагрузки.

Поэтому выбор должен основываться на реальных потребностях робота, а не на предположении, что один тип трансмиссии универсально лучше.

Для компактного шестиосевого шарнира робота, требующего высокого передаточного отношения и очень малого люфта в ограниченном монтажном пространстве, миниатюрный гармонический редуктор может обеспечить надежную установку. Для применений, требующих непрерывной высокоскоростной передачи или различных характеристик трансмиссии, более подходящим может быть планетарный редуктор.

В каких случаях следует выбирать миниатюрный гармонический редуктор для небольшой роботизированной руки?

Миниатюрный гармонический редуктор стоит рассмотреть в тех случаях, когда шарнир робота должен сочетать в себе компактные механические габариты, точное перемещение и высокий крутящий момент.

Это особенно актуально при разработке небольшого 6-осевого робота-манипулятора, настольного робота-манипулятора или легкого коллаборативного робота-манипулятора, где диаметр шарниров и вес напрямую влияют на общую конструкцию робота.

Это также подходящий вариант, когда роботу требуется низкий люфт для обеспечения повторяемого позиционирования, высокое передаточное число в компактном корпусе или полая конструкция для внутренней прокладки кабелей.

Для производителей, разрабатывающих интегрированный шарнир для роботов с бескаркасным моментным двигателем, энкодером и тормозом, миниатюрный гармонический редуктор может также служить центральным компонентом прецизионной передачи.

Заключение

Разработка малогабаритных роботизированных манипуляторов, настольных роботизированных манипуляторов и небольших 6-осевых роботизированных манипуляторов меняет требования к трансмиссии шарниров роботов. Компактному роботизированному манипулятору требуется не только достаточный крутящий момент. Его шарниры должны обеспечивать баланс между размером, весом, точностью, передаточным отношением, прокладкой кабелей и механической интеграцией.

Миниатюрный гармонический редуктор отвечает этим требованиям благодаря компактной конструкции трансмиссии, высокому передаточному отношению, малому люфту, высокой плотности крутящего момента, соосной конфигурации и возможности использования полого вала в подходящих моделях.

Для небольших шестиосевых роботов эти характеристики могут помочь производителям разрабатывать компактные и легкие соединения без ущерба для точности, необходимой для таких применений, как сборка электроники 3C, завинчивание печатных плат, дозирование, пайка, работа с компонентами и визуальный контроль.

Данная технология имеет свои ограничения. Сильные ударные нагрузки, непрерывные требования к высокой скорости вращения и жесткие внешние нагрузки требуют тщательной инженерной оценки и соответствующего подбора размеров. Поэтому миниатюрный гармонический редуктор следует выбирать, исходя из полных условий эксплуатации робота, а не только из его физических размеров.

Для производителей, стремящихся создавать компактные шарниры для небольших 6-осевых роботизированных манипуляторов и настольных роботизированных манипуляторов, сочетание компактных размеров, низкого люфта, высокой плотности крутящего момента и внутренней прокладки кабелей делает миниатюрный гармонический редуктор практичным решением для точной передачи крутящего момента.
