Поворотный стол с полым валом и гармонический поворотный привод: как выбрать решение для высокоточной промышленной автоматизации

Вращательное движение широко используется в современной промышленной автоматизации, от сборки электроники 3C и контроля качества полупроводников до обработки на станках с ЧПУ, производства литиевых батарей и прецизионного испытательного оборудования. По мере того, как машины становятся быстрее и точнее, выбор компонентов для передачи и позиционирования вращательного движения приобретает все большее значение.

И полый поворотный стол , и гармонический поворотный привод могут обеспечивать точное вращательное движение, но они разработаны для разных механических задач. Полый поворотный стол, как правило, имеет жесткую вращательную платформу, что делает его подходящим для индексации, позиционирования и перемещения относительно больших грузов. Гармонический поворотный привод объединяет двигатель с прецизионной системой гармонической передачи, что делает его подходящим для компактных сервоуправляемых вращательных осей.

Таким образом, правильный выбор зависит не только от крутящего момента или точности позиционирования. Перед выбором решения инженеры должны учитывать инерцию нагрузки, ускорение, радиальные и осевые нагрузки, точность позиционирования, люфт, диаметр полого элемента, монтажное пространство и интеграцию системы.

В данной статье проводится сравнение полых поворотных столов и гармонических поворотных приводов с точки зрения высокоточной промышленной автоматизации и объясняется, какое решение лучше подходит для различных областей применения.

Что такое полый поворотный стол?

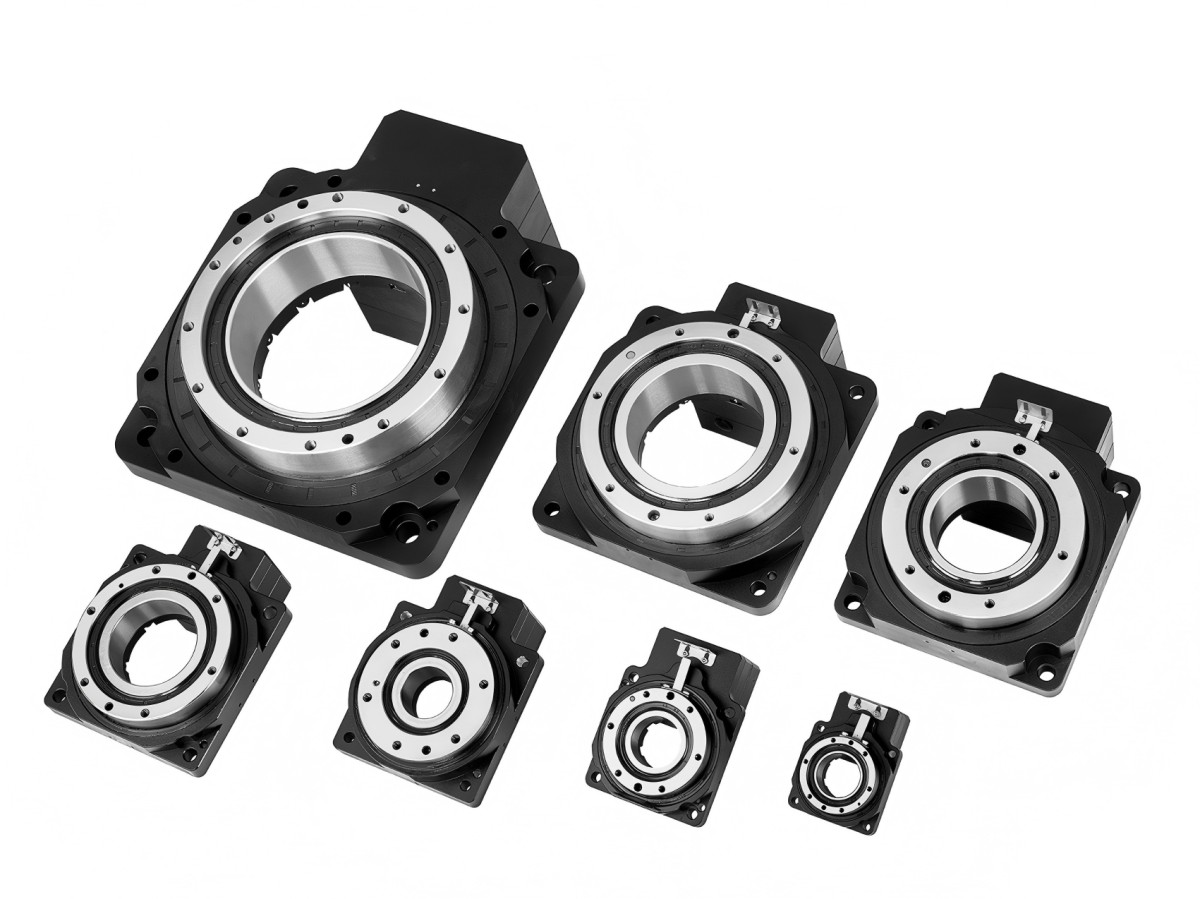

Полый поворотный стол — это прецизионный механизм позиционирования, предназначенный для вращения и точного позиционирования заготовки, приспособления или платформы станка. Его наиболее узнаваемой особенностью является центральное сквозное отверстие, через которое проходят кабели, пневматические трубки, вакуумные линии, валы или другие компоненты.

Такая конструкция особенно полезна в автоматизированном оборудовании, где проводка и коммуникации должны проходить через центр вращающейся платформы.

Типичные области применения включают:

• Оборудование для сборки электроники 3C

• Оборудование для производства литиевых батарей

• системы контроля полупроводников

• Станки для точной сборки

• Системы поворотного позиционирования с ЧПУ

• Автоматизированные станции индексирования

• Оборудование для визуального осмотра

• Медицинское и лабораторное оборудование

В системах многопозиционной автоматизации полый поворотный стол может поддерживать несколько приспособлений вокруг вращающейся платформы, позволяя при этом прокладывать инженерные коммуникации через центр.

Что такое гармонический поворотный актуатор?

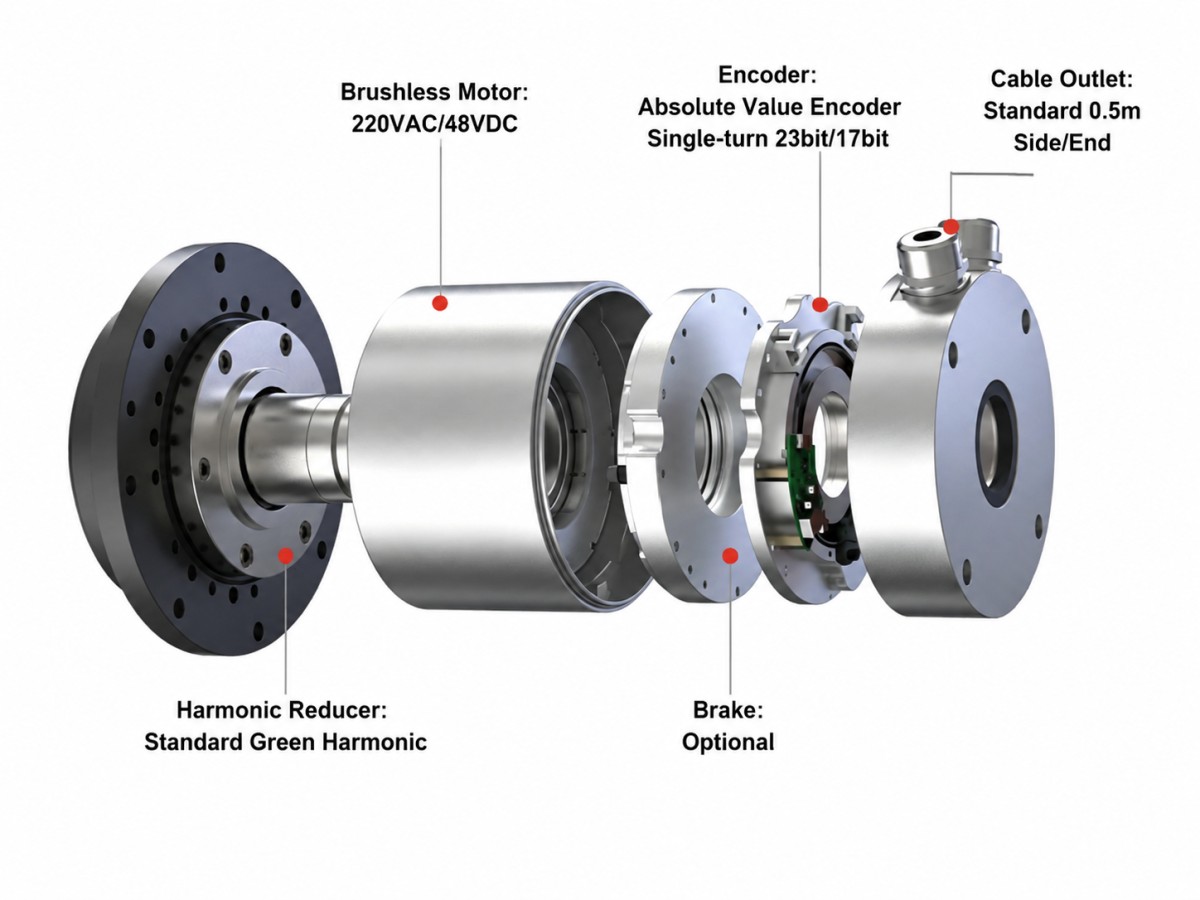

Гармонический поворотный привод — это интегрированный поворотный привод, сочетающий в себе двигатель и прецизионный механизм гармонической передачи. В зависимости от модели, он может также включать в себя энкодер, тормоз, драйвер или другие компоненты обратной связи.

Гармоническая передача обеспечивает высокое передаточное число, низкий люфт и высокую точность позиционирования в компактном механическом корпусе.

В отличие от обычного поворотного стола, который в первую очередь предназначен для позиционирования под нагрузкой, гармонический поворотный привод разработан как высокоточный поворотный привод.

Это делает его пригодным для промышленного применения, например:

• Прецизионные вращающиеся оси

• Полупроводниковое оборудование

• 3C автоматизация

• Системы оптического контроля

• Прецизионные дозирующие машины

• Автоматизированное сборочное оборудование

• Вспомогательные поворотные механизмы ЧПУ

• Высокоточные системы позиционирования

Важное различие заключается в том, что эти два продукта решают разные механические задачи, хотя оба способны к точному вращательному движению.

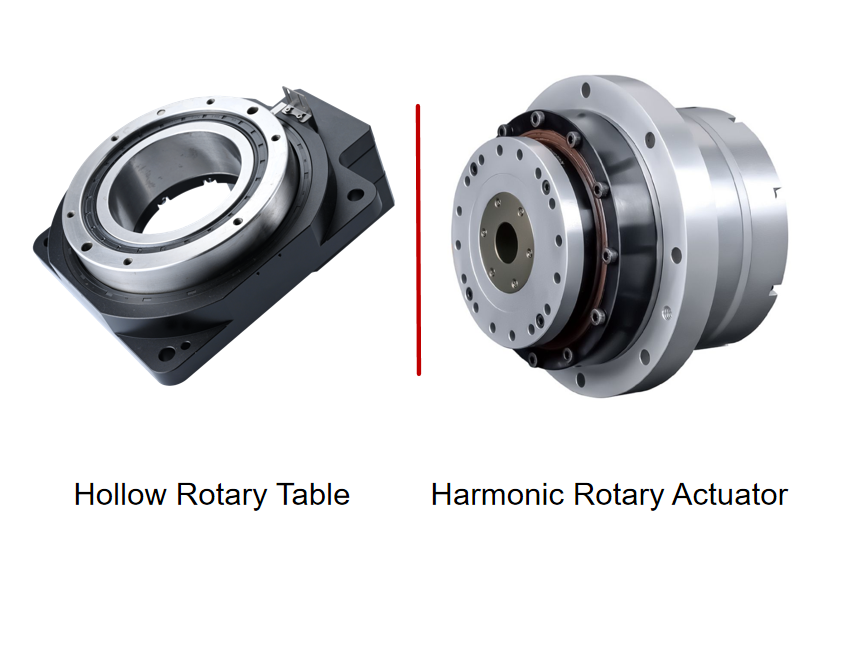

Полый поворотный стол против гармонического поворотного привода: ключевые различия

Принципиальное различие заключается в приоритетах проектирования.

Полый поворотный стол обеспечивает жесткость платформы, поддержку нагрузки, индексацию и централизованную прокладку кабелей. Гармонический поворотный привод обеспечивает прецизионную передачу, низкий люфт, сервоуправление и интегрированную производительность поворотного привода.

Это сравнение показывает, почему не имеет смысла просто спрашивать, какой продукт обладает лучшими характеристиками. Лучше спросить, какая архитектура соответствует механическим требованиям машины.

Грузоподъемность и момент инерции

Грузоподъемность — один из первых параметров, которые необходимо оценить в промышленном вращающемся оборудовании. Однако одной лишь общей массы нагрузки недостаточно. Распределение нагрузки также влияет на требуемый крутящий момент.

Для вращающейся системы полный момент инерции вращения можно оценить следующим образом:

Jtotal = Jtable + Jworkpiece + Jfixture

Для твердой вращающейся платформы круглой формы момент инерции платформы можно аппроксимировать следующим образом:

J = 1/2 × m × r²

где m — масса, а r — радиус вращения.

Чем дальше нагрузка находится от центра вращения, тем сильнее её влияние на инерцию.

Это особенно важно для сборочных машин 3C, систем позиционирования батарей и многопозиционного контрольно-измерительного оборудования. Вращающаяся платформа с несколькими зажимами, расположенными вблизи ее внешней окружности, может иметь гораздо большую инерцию, чем компактная заготовка, установленная близко к центру.

Полый поворотный стол часто оказывается более предпочтительным, когда сама вращающаяся платформа должна выдерживать значительную нагрузку. Гармонический поворотный привод может быть предпочтительнее, когда нагрузка является частью компактной оси вращения, и высокая плотность крутящего момента важнее, чем поддержка большой платформы.

Ускорение, крутящий момент и цикл движения

После расчета момента инерции следующим шагом является определение момента ускорения.

Основное соотношение таково:

Tacc = J × α

где:

• Tacc — это момент ускорения.

• J — полный момент инерции вращения.

• α — угловое ускорение

Фактическое требуемое значение крутящего момента должно также учитывать трение, внешние нагрузки, неуравновешенные нагрузки и соответствующий коэффициент запаса прочности.

Для индексирующего механизма профиль движения имеет особое значение. К механизму, вращающемуся на 45° каждые две секунды, предъявляются совершенно иные требования, чем к механизму с вращающейся осью, непрерывно вращающемуся с постоянной скоростью.

Например, стол для сортировки или проверки батарей может нуждаться в быстром разгоне, перемещении в точно заданное положение, стабилизации, выполнении процесса и его повторении. В этой ситуации ускорение, замедление, время стабилизации и повторяемость важнее, чем просто максимальный выходной крутящий момент.

Для прецизионных осей с сервоприводом гармонические поворотные актуаторы могут обеспечить компактное решение для передачи данных с малым люфтом и точной обратной связью.

Точность и повторяемость позиционирования

Точность позиционирования часто является одним из важнейших параметров в системах высокоточной автоматизации, но ее не следует оценивать изолированно.

Три параметра следует рассматривать отдельно:

• Точность позиционирования

• Повторяемость

• Обратная реакция

Точность позиционирования описывает, насколько фактическое положение близко к заданному. Повторяемость описывает, насколько стабильно механизм возвращается в одно и то же положение. Люфт представляет собой механический угловой зазор в системе передачи.

Для работы станка может потребоваться превосходная повторяемость результатов, но при этом не предъявляться чрезвычайно высоких требований к абсолютной точности позиционирования.

Например, сборочная машина для 3C-оборудования может многократно устанавливать компоненты в одном и том же угловом положении, в то время как система контроля качества полупроводников может требовать как высокой повторяемости, так и чрезвычайно малых угловых погрешностей.

Системы гармонической передачи особенно привлекательны для высокоточных применений, поскольку их низкий люфт позволяет повысить точность и стабильность вращательного движения, управляемого сервоприводом.

Полый поворотный стол также может обеспечить высокую точность позиционирования, но конечные характеристики зависят от механизма передачи, подшипников, энкодера, производственных допусков и системы управления.

Диаметр полого канала и внутренняя прокладка кабелей

Одна из самых веских причин выбрать полый поворотный стол — это его большое центральное отверстие.

Промышленное оборудование часто требует прокладки многочисленных инженерных коммуникаций через центр вращающегося механизма, в том числе:

• сервокабельные кабели

• Кабели энкодера

• Пневматические трубки

• Вакуумные линии

• Охлаждающие линии

• Оптические кабели

• Механические валы

Большое сквозное отверстие может упростить компоновку станка и уменьшить необходимость прокладки кабелей вокруг оси вращения.

Однако максимально возможный диаметр полой части не обязательно является наилучшим выбором.

Центральный проем должен быть сбалансирован со следующими элементами:

• Структурная жесткость

• Размер подшипника

• Грузоподъемность

• Габаритные размеры

• Требуемый крутящий момент

• Место установки

По этой причине необходимый жгут кабелей и трубки следует определять на этапе механического проектирования, а не после того, как поворотный стол уже выбран.

Радиальная нагрузка, осевая нагрузка и опрокидывающий момент

Промышленные вращающиеся платформы часто подвергаются воздействию не только чисто вращательного момента.

Заготовка может быть установлена на некотором расстоянии от центра вращения, что создает радиальные силы и опрокидывающий момент. Эти нагрузки могут стать значительными в контрольно-измерительном оборудовании, системах дозирования, сборочных машинах и системах поворотного позиционирования с ЧПУ.

Например, если тяжелое приспособление установлено вблизи внешнего края поворотного стола, подшипниковая система должна выдерживать возникающий момент, сохраняя при этом требуемую точность позиционирования.

В этой области особенно полезен полый поворотный стол, поскольку его механическая конструкция рассчитана на поддержку вращающейся платформы.

Для гармонического поворотного привода инженеры должны оценить несущую способность привода, допустимые радиальные и осевые нагрузки, а также допустимый опрокидывающий момент в соответствии со спецификациями производителя.

Не следует использовать одну лишь расчетную крутящую способность в качестве замены полного анализа нагрузки.

Системная интеграция

Ещё одно существенное различие заключается в способе интеграции этих двух решений в машину.

В стандартном поворотном столе может использоваться следующая конфигурация:

Сервомотор → редуктор → поворотный стол → нагрузка

Поэтому двигатель, привод, энкодер и контроллер, возможно, потребуется выбрать и установить отдельно.

Вращательный актуатор с гармоническими колебаниями может объединять несколько компонентов в единый узел:

Двигатель + Регулятор гармоник + Энкодер + Корпус + Дополнительный тормоз/Привод

Это позволяет уменьшить количество механических соединений и упростить конструкцию прецизионных вращающихся осей.

Для производителей промышленного оборудования интеграция также может сократить объем сборочных работ и сделать весь вращающийся механизм более компактным.

Однако встроенный привод не является автоматически лучшим решением. Если станок требует большой поворотной платформы, множества зажимов, большого центрального отверстия и значительной способности выдерживать опрокидывающую нагрузку, то специализированный полый поворотный стол может оказаться более подходящей архитектурой.

Полый поворотный стол против гармонического поворотного привода для 3C-автоматизации

Для оборудования, используемого в 3D-производстве, часто требуются быстрая индексация, точное позиционирование, компактная компоновка станков и надежная прокладка кабелей.

Полый поворотный стол особенно подходит для многопозиционного сборочного оборудования, где несколько заготовок или приспособлений устанавливаются вокруг вращающейся платформы.

Например, автоматизированный сборочный стол может иметь восемь станций. Каждая станция может выполнять свой собственный процесс, в то время как платформа перемещается в следующую позицию.

Центральная полая структура также может упростить прокладку пневматических и электрических соединений.

Гармонический поворотный привод становится привлекательным, когда машине требуется компактная прецизионная ось вращения с непрерывным сервоуправлением и очень малым люфтом.

По этой причине выбор зависит от того, является ли поворотный механизм в первую очередь несущей индексирующей платформой или прецизионной сервоосью.

Полый поворотный стол против гармонического поворотного привода для полупроводникового оборудования

Оборудование для производства полупроводников предъявляет особенно высокие требования к системам перемещения. В зависимости от технологического процесса, вращающаяся ось может нуждаться в высокой повторяемости, низком уровне вибрации, точном позиционировании, компактной установке и надежной прокладке кабелей.

Полый поворотный стол может быть удобен для больших позиционирующих платформ или механизмов, через центр которых необходимо прокладывать кабели и коммуникации.

Для компактных прецизионных осей, где критически важны малый люфт и сервоуправляемое угловое позиционирование, может больше подойти гармонический поворотный привод.

При разработке полупроводниковых устройств инженерам также следует учитывать следующее:

• Повторяемость позиционирования

• Угловая точность

• Механическая жесткость

• Вибрация

• Термическая стабильность

• Прокладка кабелей

• Место установки

• Рабочий цикл

Окончательный выбор должен основываться на полной архитектуре движения, а не на одной конкретной спецификации.

Полый поворотный стол против гармонического поворотного привода для станков с ЧПУ

Для работы станков с ЧПУ требуется стабильное и предсказуемое вращательное движение. В зависимости от конструкции станка, вращательный механизм может быть должен поддерживать значительную заготовку, инструмент или приспособление.

Полый поворотный стол может стать отличным выбором для применений, связанных с обработкой крупных заготовок, высокими структурными нагрузками и большими сквозными отверстиями.

Для компактных вспомогательных осей вращения или прецизионных позиционирующих механизмов, где важны низкий люфт и интеграция сервоприводов, можно рассмотреть использование гармонического поворотного привода.

К наиболее важным параметрам отбора относятся:

• Масса заготовки

• Вращательная инерция

• Силы резания или технологические усилия

• Радиальные и осевые нагрузки

• Переломный момент

• Точность позиционирования

• Повторяемость

• Максимальная скорость

• Рабочий цикл

В системах с ЧПУ жесткость и грузоподъемность следует оценивать наряду с точностью позиционирования.

Полый поворотный стол против гармонического поворотного привода для точного контроля

Для высокоточного контрольно-измерительного оборудования часто требуется точное угловое позиционирование в сочетании с плавным движением и повторяемостью результатов.

Для крупной инспекционной платформы, на которой размещены камеры, датчики, приспособления или несколько заготовок, полый поворотный стол может обеспечить преимущества с точки зрения поддержки нагрузки и прокладки кабелей.

Для компактной оптической или измерительной оси более интегрированным решением может стать гармонический поворотный привод.

Ключевым моментом является соотношение между движущейся массой, требуемой угловой точностью, временем стабилизации и внешними нагрузками.

Высокоточный энкодер сам по себе не может компенсировать чрезмерный механический люфт, структурную деформацию или недостаточную жесткость.

Полый поворотный стол против гармонического поворотного привода для оборудования, работающего с литиевыми батареями.

В оборудовании для производства литиевых батарей часто используются роторные индексирующие системы для сборки, контроля качества, сортировки и тестирования.

Эти системы могут одновременно перемещать несколько ячеек или креплений, создавая значительную инерцию вращения.

Например, восьмипозиционный индексирующий стол с платформой диаметром 300 мм должен оцениваться по следующим критериям:

• вес платформы

• Вес заготовки

• Вес приспособления

• Распределение нагрузки

• Угол индексации

• Время ускорения

• Точность позиционирования

• Полый диаметр

Полый поворотный стол может быть особенно удобен в тех случаях, когда в процессе работы используется относительно большая вращающаяся платформа, несколько рабочих мест и централизованная прокладка кабелей или пневматических систем.

Гармонический поворотный привод больше подходит в случаях, когда ось вращения компактна, а основным требованием является точное сервоуправляемое перемещение, а не поддержка большой индексирующей платформы.

Как выбрать правильное решение

Практический процесс отбора можно разделить на пять этапов.

Шаг 1: Определение нагрузки

Определите общую массу, распределение нагрузки, максимальный радиус, радиальную нагрузку, осевую нагрузку и возможную эксцентрическую нагрузку.

Шаг 2: Расчет момента инерции

Рассчитайте момент инерции вращающейся платформы, заготовок, приспособлений и других движущихся компонентов.

Затем определите необходимый момент ускорения, исходя из фактического профиля движения.

Шаг 3: Определение требований к точности

Укажите требуемую точность позиционирования, повторяемость, люфт, разрешение энкодера и время установления.

Не следует выбирать продукт только потому, что его характеристики точности превышают требования технологического процесса.

Шаг 4: Определите диаметр полой части.

Если через центр необходимо проложить кабели, пневматические линии, вакуумные трубки или валы, определите необходимый диаметр сквозного отверстия перед выбором модели.

Предусмотрите достаточно места для установки и последующего обслуживания.

Шаг 5: Оценка механической архитектуры

Наконец, определите, требуется ли для работы станка поворотная платформа или прецизионный поворотный привод.

Если основными требованиями являются поддержка нагрузки, индексация, большой диаметр полой части и жесткость платформы, то полый поворотный стол может быть лучшим выбором.

Если основными требованиями являются малый люфт, точное сервоуправление, компактная интеграция и высокая плотность крутящего момента, то более подходящим может оказаться гармонический поворотный привод.

Что лучше подходит для высокоточной промышленной автоматизации?

Ни одно из решений не является универсально лучшим. Правильный выбор зависит от архитектуры машины.

Полый поворотный стол, как правило, лучше подходит в тех случаях, когда поворотный механизм должен выдерживать значительную платформу или приспособление, радиальные и опрокидывающие нагрузки, иметь большое центральное отверстие и выполнять многократное индексирование или позиционирование.

Как правило, гармонический поворотный привод лучше подходит в тех случаях, когда требуется компактная прецизионная ось вращения, низкий люфт, высокая точность позиционирования, высокое передаточное отношение и встроенное сервоуправление.

В контексте промышленной автоматизации выбор можно кратко сформулировать следующим образом:

Окончательный выбор должен быть подтвержден соответствием техническим характеристикам производителя: нагрузке, несущей способности, скорости и точности.

HONPINE Precision Rotary Motion Solutions

Компания HONPINE поставляет прецизионные компоненты для систем промышленной автоматизации, станков с ЧПУ, полупроводникового оборудования, 3C-производства, систем контроля качества и других высокоточных применений.

Решения компании в области гармонических передач и поворотных приводов разработаны для применений, требующих точного углового позиционирования, минимального люфта, компактной механической интеграции и надежного сервопривода.

Инженерам, сравнивающим полый поворотный стол с гармоническим поворотным приводом, следует начинать выбор с фактических условий эксплуатации, а не с названия изделия. Перед выбором окончательной конфигурации необходимо оценить инерцию нагрузки, ускорение, точность позиционирования, радиальные и осевые нагрузки, диаметр полости, монтажное пространство и рабочий цикл.

Когда эти параметры четко определены, становится гораздо проще определить, какой из вариантов лучше подходит для конкретной системы промышленной автоматизации: полый поворотный стол или гармонический поворотный привод.

Заключение

В высокоточной промышленной автоматизации могут использоваться как полые поворотные столы, так и гармонические поворотные приводы, но они оптимизированы для разных задач.

Полый поворотный стол особенно ценен, когда станку необходима жесткая вращающаяся платформа, большое центральное сквозное отверстие, высокая грузоподъемность и надежная функция индексации.

Вращательный актуатор с гармоническими колебаниями больше подходит в тех случаях, когда для машины требуется компактная прецизионная вращательная ось с малым люфтом, высоким передаточным отношением, точным сервоуправлением и интегрированными компонентами движения.

Для автоматизации производства 3C-оборудования, полупроводникового оборудования, станков с ЧПУ, производства литиевых батарей и систем прецизионного контроля правильный выбор должен основываться на требованиях к нагрузке, инерции, точности, жесткости, диаметру полой части, профилю движения и интеграции системы.

Цель состоит не в выборе самого мощного вращательного компонента. Цель — выбрать такую архитектуру вращательного движения, которая обеспечит требуемую производительность без излишних размеров, затрат или сложности.
