Планетарный полый поворотный стол с червячной передачей и серводвигателем

  • Планетарный полый поворотный стол с червячной передачей и серводвигателем
  • Планетарный полый поворотный стол с червячной передачей и серводвигателем

● Введение

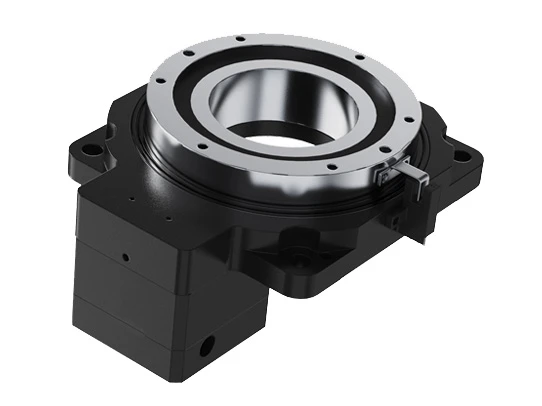

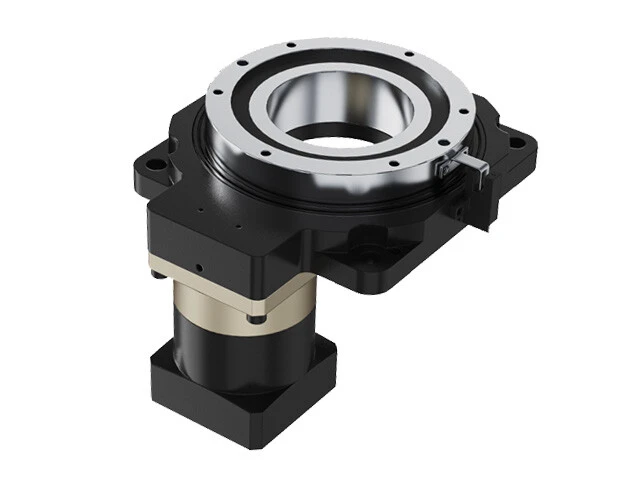

Планетарный полый поворотный стол — это интегрированная система, объединяющая планетарный редуктор и полую поворотную платформу, обеспечивающая более широкий диапазон передаточных чисел, подходящих для различных применений. В основе конструкции лежит полая структура, позволяющая трубопроводам (например, воздушным шлангам и электрическим кабелям) проходить через центр поворотного стола, что устраняет проблему запутывания кабелей, характерную для традиционных поворотных механизмов. Приводимая в движение серводвигателем, платформа обеспечивает высокоточное угловое управление с помощью редуктора или червячной передачи, обеспечивая исключительную жёсткость и точность повторного позиционирования.
Свяжитесь с нами

Особенности

● Полая конструкция

  • Центральный полый канал обеспечивает передачу среды (воздух/жидкость/электричество), упрощая компоновку оборудования.

  • Боковой интерфейс двигателя предотвращает помехи между трубопроводами и движущимися компонентами.


● Интегрированный планетарный редуктор
Предлагает несколько вариантов передаточных чисел для соответствия конкретным требованиям применения.


● Высокожесткая опора
Прецизионные перекрестные роликовые подшипники с предварительно нагруженными роликами под углом 90° выдерживают радиальные, осевые и опрокидывающие нагрузки, обеспечивая жесткость в 5-10 раз выше, чем у обычных подшипников.


● Высокая точность вращения
Поворотный стол подвергается вторичному шлифованию для обеспечения строгих геометрических допусков (соосность, параллельность), достигая превосходной точности вращения.


● Гибкая совместимость

  • Совместим с серводвигателями/шаговыми двигателями любых брендов; поддерживает индивидуальные фланцы и интерфейсы вала.

  • Модульная конструкция позволяет горизонтальную/вертикальную установку для улучшенной масштабируемости.

Спецификации

Лист 1

Планетарные полые роторные приводы
Модель
85A-0585A-10110A-05110A-10130A-6/10170A-10200A-10280A-10
Соотношение стадий
555101055510106101010101010101010101010101010
Планетарное соотношение
5710710571071055710357103571035710
Общий коэффициент сокращения
2535507010025355070100305070100305070100305070100305070100
Диаметр полого отверстияmmφ33φ33φ35φ35φ62φ72φ100φ150
Номинальный выходной крутящий моментН-м18 Н-м14 Н-м35 Н-м35 Н-м43 Н-м34 Н-м112 Н-м112 Н-м120 Н-м
Максимальная скоростьRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpm250rpm
Точность повторного позиционированияArcsec±15арсек±15арсек±15арсек±15арсек±15арсек±15арсек±15арсек±15арсек
Допустимая осевая нагрузкаN500N500N2000N2000N2000N3000N4000N7000N
Допустимая радиальная нагрузкаN250N250N1200N1200N1200N2000N2500N3500N
Параллелизм таблицmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm
Торцевое биениеmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Наружное биениеmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Момент инерциикг-м21203x10-6 кг-м21203x10-6 кг-м21483x10-6 кг-м21483x10-6 кг-м22272x10-6 кг-м227619x10-6кг-м227619x10-6кг-м2361220x10-7кг-м2
Точность позиционированияArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec
Рабочая температура°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C
Срок службыh20000h20000h20000h20000h20000h20000h20000h20000h
Рейтинг защитыIPIP40IP40IP40IP40IP40IP40IP40IP40
Уровень шумадБ≤65 дБ≤65 дБ≤65 дБ≤65 дБ≤65 дБ≤65 дБ≤65 дБ≤65 дБ
