Компания по производству сервоприводов с безрамным моментным двигателем, энкодером и гармоническим приводом
Точные поворотные приводы с гармонической передачей

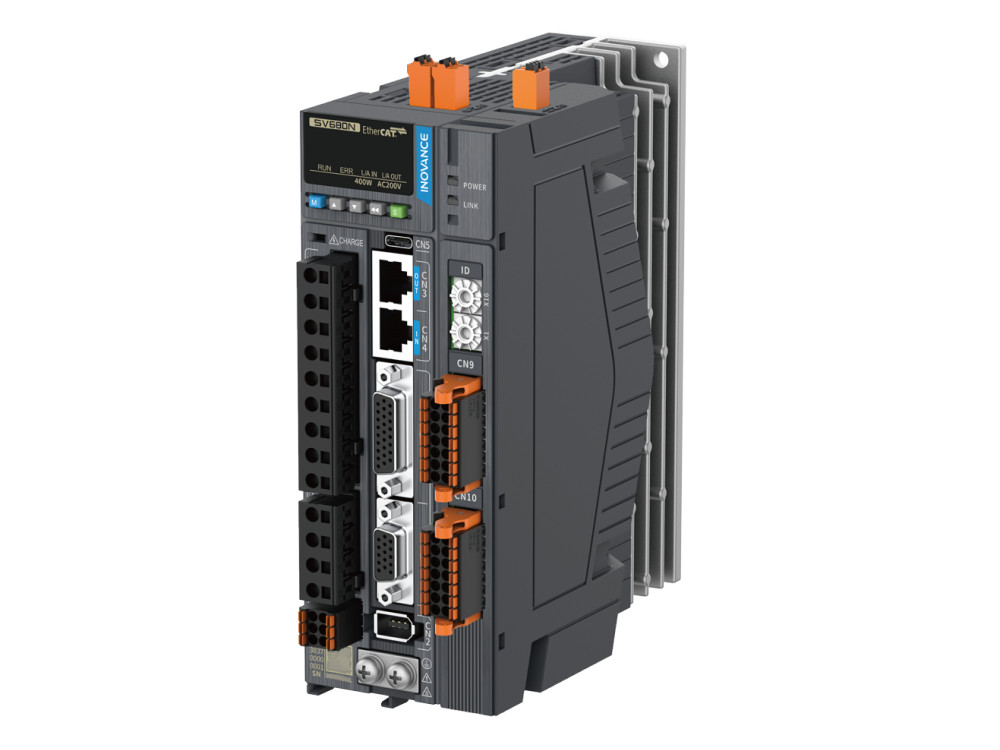

Поворотный привод — это силовой блок, специально разработанный для точных станков, промышленной автоматизации и полупроводниковых применений. Обычно он объединяет бескорпусной моментный двигатель с внутренним ротором с такими компонентами, как редуктор и энкодер, образуя полный поворотный привод. Блок управления (драйвер) обычно использует внешнюю конфигурацию привода для достижения высокоточной системы управления движением подключенного оборудования.
Сервоприводы с гармонической передачей предлагают гибкую совместимость по напряжению, поддерживая как высоковольтный вход AC220V, так и низковольтный DC48V. Они широко используются в областях, требующих высокой точности и компактной пространственной интеграции, таких как: Поворотные столы для точных станков, Высокоточные медицинские устройства, 5-осевые системы лазерной резки, Оборудование для производства полупроводников.
На основе технических различий в конструкции поворотные приводы делятся на два основных типа:
Поворотные приводы для роботов
HONPINE Продукты > Гармонический сервопривод
Стандартные поворотные приводы
![Гармонический модуль соединения человека и робота с датчиком крутящего момента и интегрированным кабельным разъемом]( "Гармонический модуль соединения человека и робота с датчиком крутящего момента и интегрированным кабельным разъемом")
Гармонический модуль соединения человека и робота с датчиком крутящего момента и интегрированным кабельным разъемомМодуль гармонического соединения TCHL представляет собой гармонический модуль, который интегрирует датчик крутящего момента непосредственно в гармонический редуктор. Датчик крутящего момента обеспечивает точное измерение рабочего состояния приводной системы и требуемых значений крутящего момента, что позволяет точно определять нагрузку на исполнительный механизм. Это помогает предотвратить перегрузку и обеспечивает более безопасное взаимодействие человека и робота.
Модуль оснащен полностью интегрированными кабелями и разъемами, что обеспечивает быстрое и точное соединение компонентов, а также безопасное и отзывчивое управление движением благодаря высокоинтегрированной конструкции.Подробности![Интегрированные фланцевые гармонические сервоприводы для осевых и радиальных нагрузок]( "Интегрированные фланцевые гармонические сервоприводы для осевых и радиальных нагрузок")
Интегрированные фланцевые гармонические сервоприводы для осевых и радиальных нагрузокГармонические сервоприводы HATF поддерживают гармонические приводы моделей 11, 14, 17, 20, 25, 32, 40, 50 и 58 с номинальным моментом от 4 Н·м до 1200 Н·м. Они оснащены многооборотными абсолютными энкодерами с протоколом Tamagawa: однооборотный 17-битный / многооборотный 16-битный или однооборотный 23-битный / многооборотный 16-битный. Также доступны конфигурации с двойным энкодером. На основе твердотельной модели HAS приводы HATF дополнены интегрированным фланцем, что позволяет осуществлять монтаж при невозможности установки на торец. Эта конструкция обеспечивает лучшую поддержку осевых и радиальных нагрузок, повышая устойчивость к вибрациям и ударам.Подробности![Пространственно ограниченный полый вал гармонического привода с двойным энкодером и поворотным приводом]( "Пространственно ограниченный полый вал гармонического привода с двойным энкодером и поворотным приводом")
Пространственно ограниченный полый вал гармонического привода с двойным энкодером и поворотным приводомГармонические сервоприводы HAT с полым и стандартным валом поддерживают гармонические приводы моделей 11, 14, 17, 20, 25, 32, 40, 50 и 58 с номинальным моментом от 4 Н·м до 1200 Н·м и внешними диаметрами от 62 мм до 220 мм. Они оснащены многооборотными абсолютными энкодерами с протоколом Tamagawa: однооборотный 17-битный, многооборотный 16-битный или однооборотный 23-битный, многооборотный 16-битный. Также доступны индивидуальные конфигурации с двойным энкодером. Гармонические приводы могут быть непосредственно установлены через торцевую поверхность, что делает их идеальными для легких или ограниченных по пространству применений.Подробности![Интегрированный фланцевый гармонический сервоприводный поворотный привод]( "Интегрированный фланцевый гармонический сервоприводный поворотный привод")
Интегрированный фланцевый гармонический сервоприводный поворотный приводHASF Solid Standard Harmonic Servo Rotary Actuator включает гармонические приводы моделей 11, 14, 17, 20 и 25 с номинальным моментом от 4 Н·м до 133 Н·м. Он оснащен многооборотным абсолютным энкодером с протоколом Tamagawa: однооборотный 23-битный, многооборотный 16-битный. На основе стандартной модели HASF Solid эта версия добавляет интегрированный фланец, позволяющий монтаж, когда установка на торцевую поверхность невозможна. Фланец обеспечивает лучшую поддержку осевых и радиальных нагрузок, а также повышает устойчивость к вибрациям и ударам.Подробности![Гармонический привод Бескорпусной моментный двигатель Прецизионный энкодер Поворотный привод]( "Гармонический привод Бескорпусной моментный двигатель Прецизионный энкодер Поворотный привод")
Гармонический привод Бескорпусной моментный двигатель Прецизионный энкодер Поворотный приводHAS Solid Standard Harmonic Rotary Actuator объединяет бескорпусной моментный двигатель, многооборотный абсолютный энкодер и гармонический привод. Поддерживает пять моделей гармонического привода: 11, 14, 17, 20 и 25 с номинальным моментом от 4 Н·м до 133 Н·м и внешними диаметрами от 62 мм до 110 мм.
Оснащен многооборотным абсолютным энкодером с протоколом Tamagawa: однооборотный 23-битный, многооборотный 16-битный. Активатор может быть установлен непосредственно через торец, что делает его идеальным для легких или ограниченных по пространству применений.Подробности![Высокомоментные компактные интегрированные гармонические приводные ротационные приводы]( "Высокомоментные компактные интегрированные гармонические приводные ротационные приводы")
Высокомоментные компактные интегрированные гармонические приводные ротационные приводыСтандартные ротационные приводы обычно интегрируют бескаркасные моментные двигатели с внутренним ротором с гармоническими приводами и абсолютными энкодерами, образуя полный ротационный приводной узел. Управляющий компонент (приводной блок) обычно имеет внешнюю конфигурацию для обеспечения высокоточной системы управления движением подключенного оборудования. Эти приводы часто применяются в областях, требующих высокой точности и компактности, таких как: поворотные столы станков, прецизионное медицинское оборудование, 5-осевые лазерные режущие системы, оборудование для производства полупроводников.Подробности
Большие полые поворотные приводы
Высокоточные поворотные приводы
Поворотные приводы с сервоприводом
Применение сервопривода с гармонической передачей

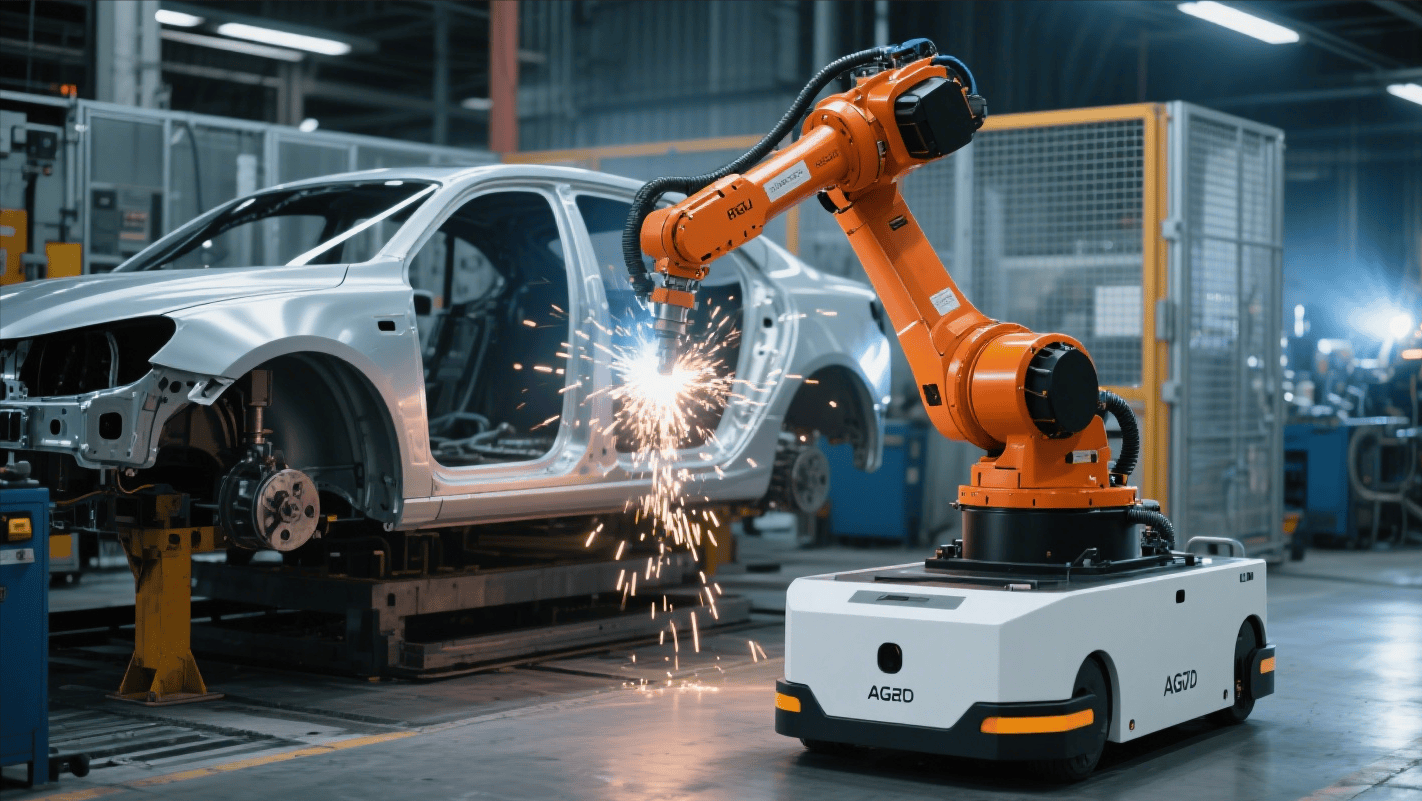

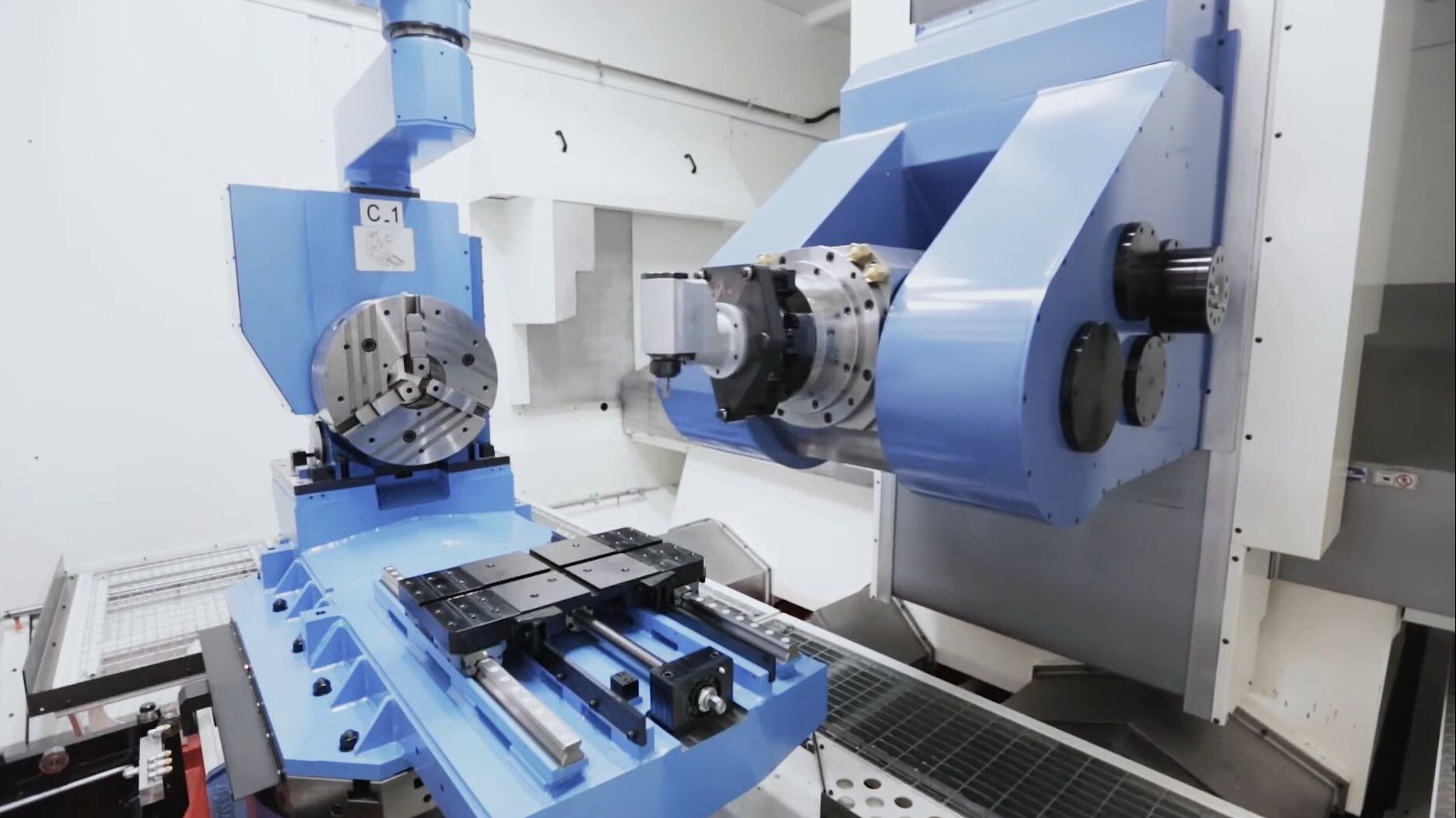

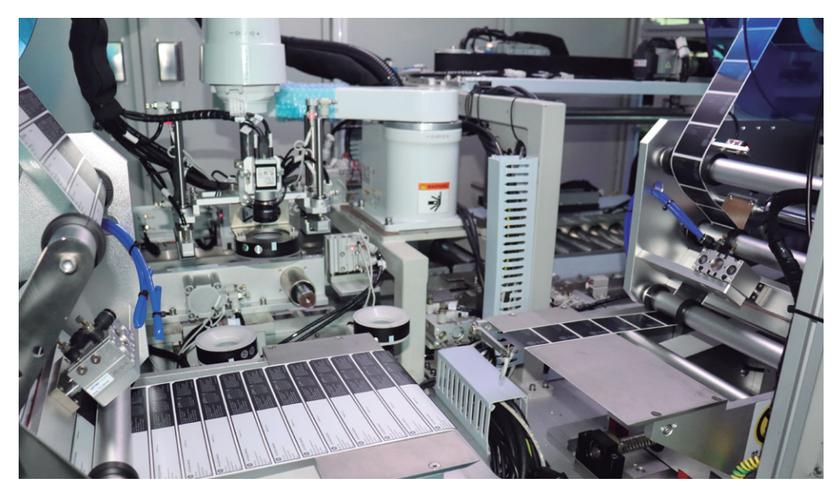

Поворотный привод с гармонической передачей объединяет высокоточный гармонический редуктор, энкодер и бескорпусной моментный двигатель. Совместим с основными внешними приводами, обеспечивает стабильную производительность и долговременную точность. Большое полое отверстие вала упрощает прокладку кабелей. Его модульная конструкция позволяет легко и недорого проводить техническое обслуживание, даже после окончания срока службы редуктора. Класс защиты IP65 (опционально IP67), полностью герметичен, прост в установке и готов к использованию. Версия 220V подходит для станков с ЧПУ, оборудования 3C, лазерной обработки и медицинских устройств, а модель 48V подходит для роботизированных сочленений, AGV и PTZ-камер.
Поворотный привод с гармонической передачей объединяет высокоточный гармонический редуктор, энкодер и бескорпусной моментный двигатель. Совместим с основными внешними приводами, обеспечивает стабильную производительность и долговременную точность. Большое полое отверстие вала упрощает прокладку кабелей. Его модульная конструкция позволяет легко и недорого проводить техническое обслуживание, даже после окончания срока службы редуктора. Класс защиты IP65 (опционально IP67), полностью герметичен, прост в установке и готов к использованию. Версия 220V подходит для станков с ЧПУ, оборудования 3C, лазерной обработки и медицинских устройств, а модель 48V подходит для роботизированных сочленений, AGV и PTZ-камер.
‹
›
