Компактный угловой редуктор со спирально-конической передачей и входным отверстием

● Введение

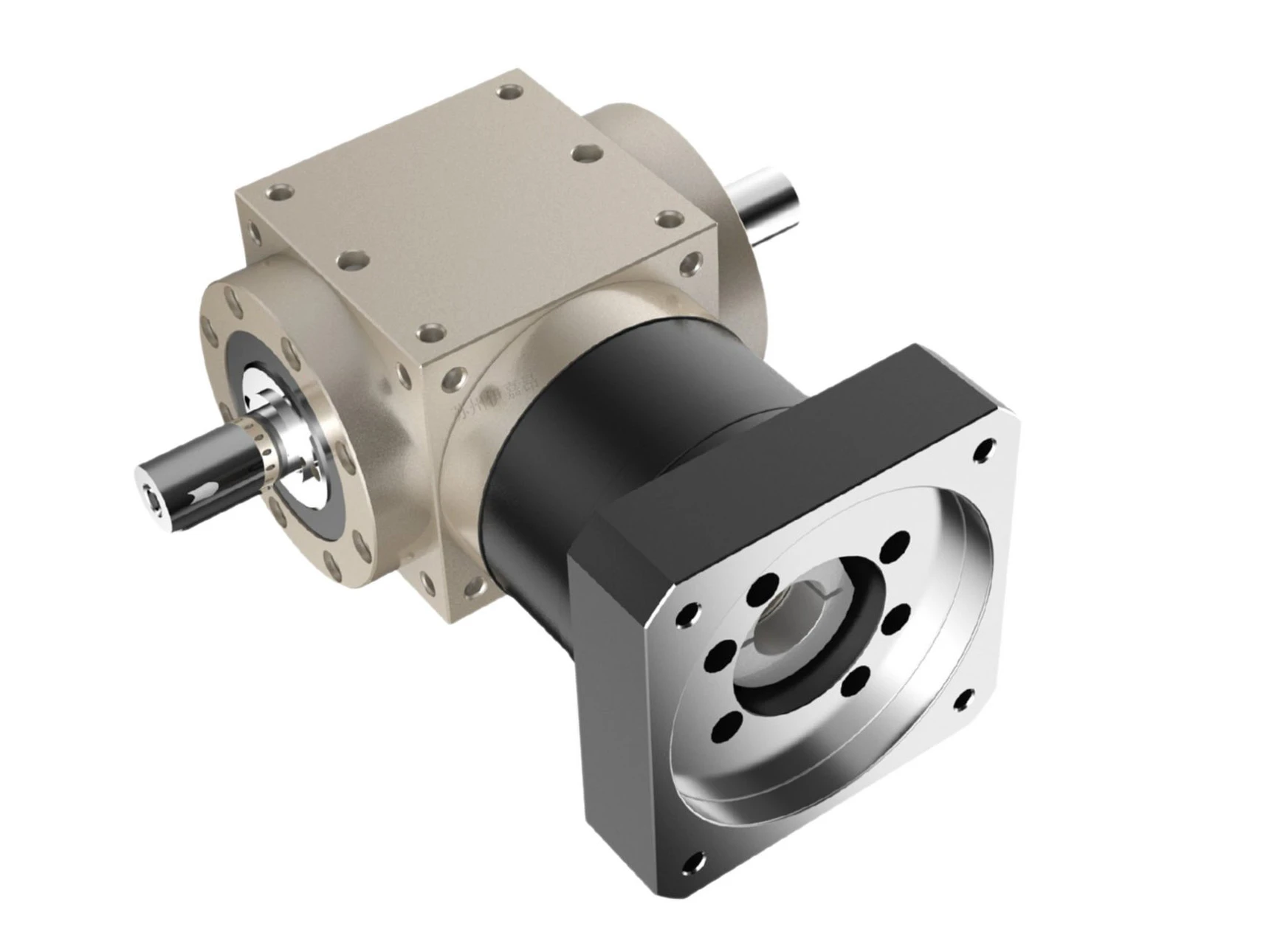

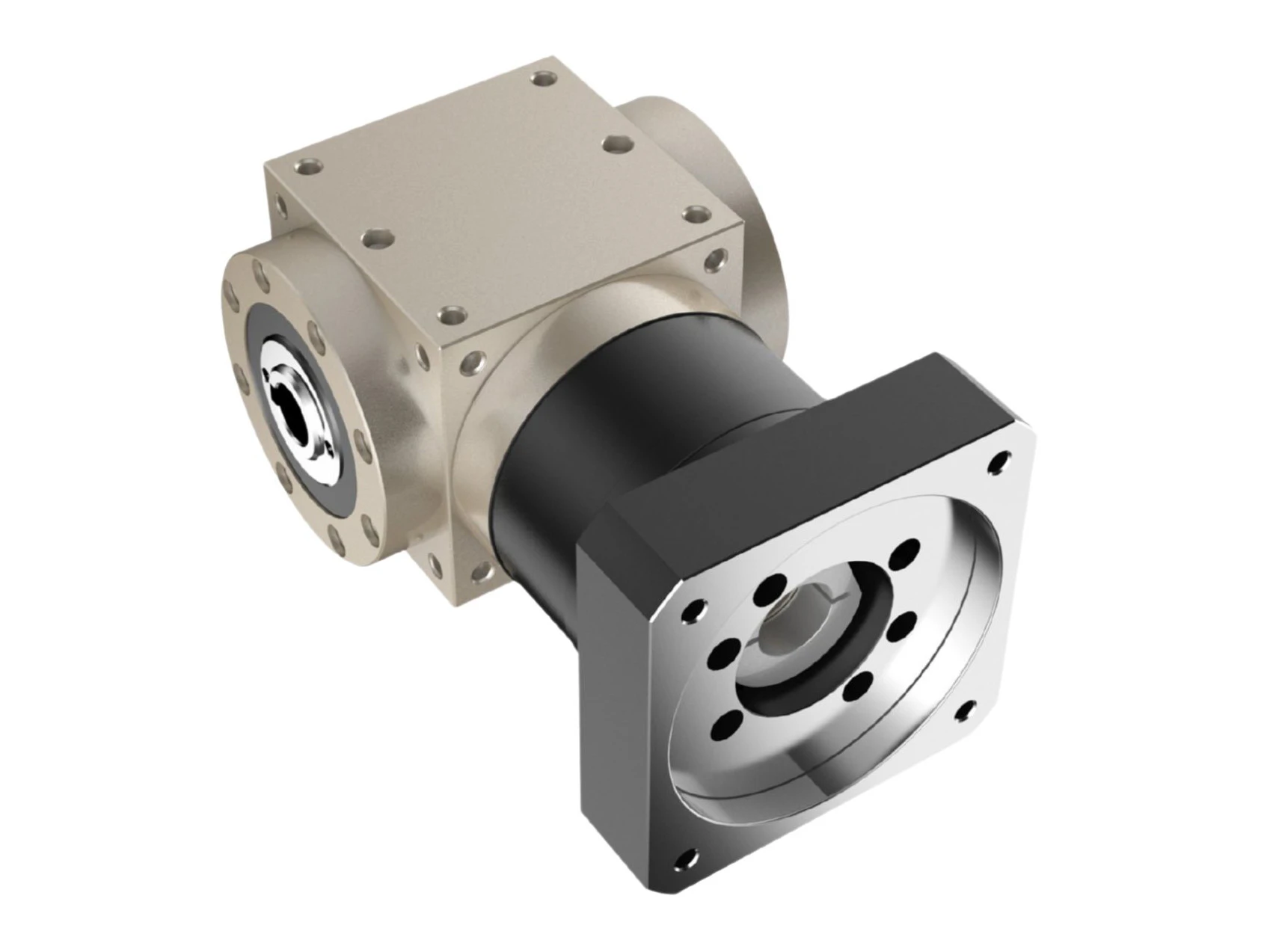

Угловой спирально-конический редуктор с входным отверстием представляет собой компактное приводное устройство, предназначенное для высокоточной передачи мощности в условиях ограниченного пространства. Конструкция включает входной вал с отверстием и фланцевое соединение для прямого подключения электродвигателя. Входной и выходной валы размещены под углом 90°, а передача крутящего момента осуществляется через спиральные либо конические зубчатые передачи.
Благодаря оптимизированной геометрии и прочному корпусу, данный редуктор идеально подходит для:систем промышленной автоматизации,станков с числовым программным управлением (ЧПУ),упаковочного оборудования,подъемных и транспортных комплексов.
Редукторы изготавливаются с корпусами из различных материалов в зависимости от условий эксплуатации:
Алюминиевый корпус — лёгкий и устойчивый к коррозии, применяется в автоматизированных и мобильных системах.
Нержавеющая сталь — предназначена для пищевой, фармацевтической и морской промышленности.
Легированная сталь — выдерживает экстремальные нагрузки и вибрации в тяжёлых промышленных условиях.
Для выбора подходящей конфигурации редуктора рекомендуется заранее указать производителю условия эксплуатации и предпочтения по материалу корпуса.

Свяжитесь с нами

Особенности

● Удобный дизайн

Имеет входное отверстие вала и соединительный фланец для прямого подключения двигателя, что обеспечивает простоту использования.

● Внутренняя коническая зубчатая передача и перпендикулярное расположение входного/выходного вала минимизируют занимаемую оборудованием площадь, что делает его особенно подходящим для ограниченного пространства установки.

● Высокая эффективность передачи и низкое потребление энергии

Использует прецизионное зацепление шестерен и оптимизированную систему смазки, что позволяет достичь эффективности трансмиссии более 95% при одновременном снижении потерь энергии.

● Высокая точность и низкий уровень шума

Сочетание косозубых или конических шестерен с прецизионной обработкой обеспечивает минимальный люфт, точное позиционирование, плавную работу и низкий уровень шума.

● Высокая грузоподъемность и долговечность

Высокопрочные материалы (например, высококачественная кованая сталь) и процессы термообработки повышают несущую способность, выдерживая значительные радиальные и осевые нагрузки и продлевая срок службы.

● Разнообразные конфигурации вывода

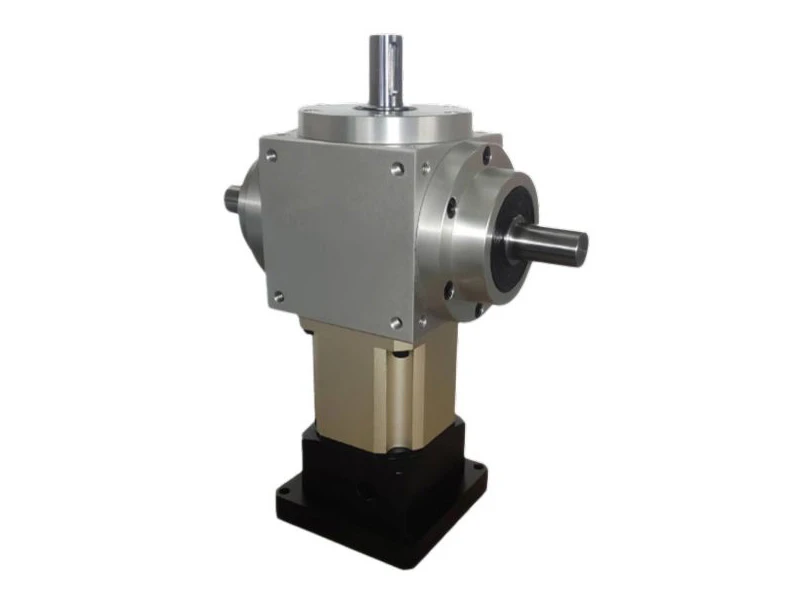

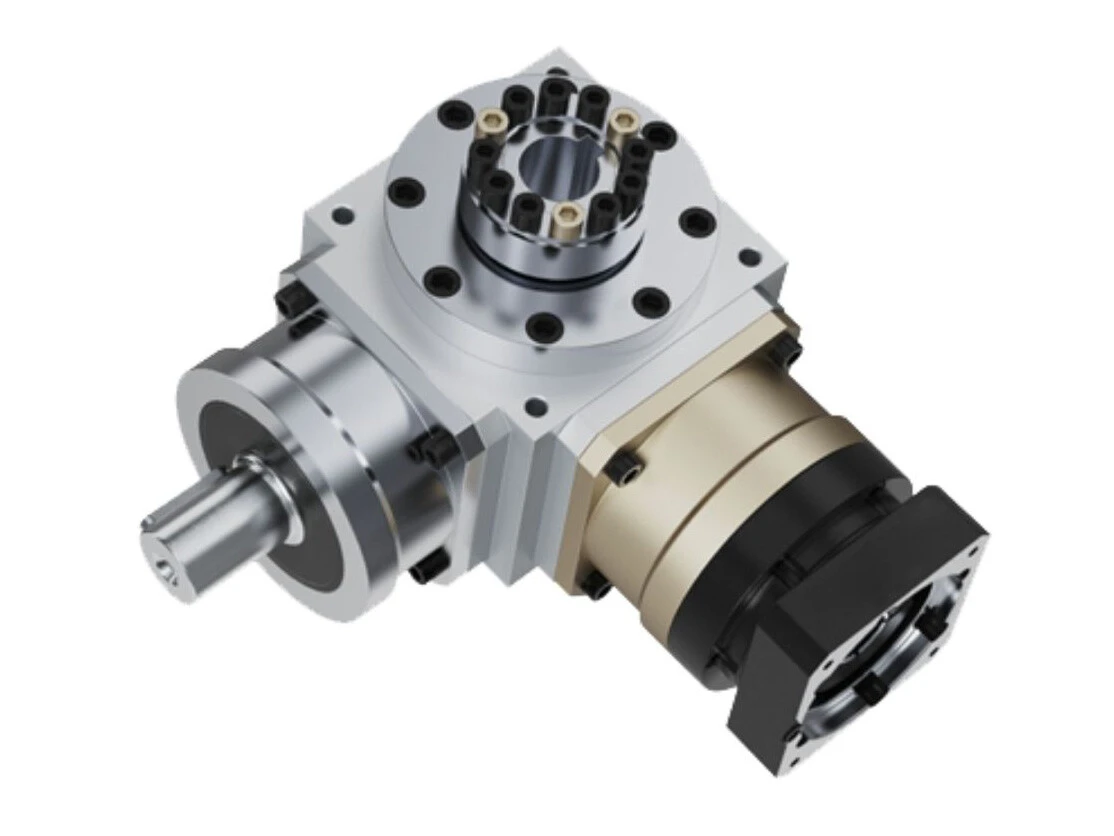

Доступны различные конфигурации выхода: полый вход с выходом вала, полый вход с полым выходом, вход вала с выходом вала и вход вала с полым выходом.

● Подходящие приложения

Идеально подходит для подъемных платформ и многомодульных систем с одним двигателем.

Спецификации

Лист 1



Характеристики редуктора (характеристики и спецификации серии ATB такие же, как и у серии AT)
Технические характеристики		Сцена	Коэффициент уменьшенияА	NT065 ФЛ NT065 ФЛ1 NT065 ФХ NT065 ФК NT065 FR1	NT075 ФЛ NT075 ФЛ1 NT075 ФХ NT075 ФК NT075 FR1	NT090 ФЛ NT090 ФЛ1 NT090FH NT090 ФК NT090 FR1	NT110 ФЛ NT110 ФЛ1 NT110FH NT110 ФК NT110 FR1	NT140 ФЛ NT140 ФЛ1 NT140 FH NT140 ФК NT140 FR1	NT170 FL NT170 ФЛ1 NT170FH NT170 FC NT170 FR1	NT210 ФЛ NT210 ФЛ1 NT210FH NT210 FC NT210 ФР	NT240 ФЛ NT240 ФЛ1 NT240FH NT240 FC NT240 FR1	NT280 ФЛ NT280 ФЛ1 NT280FH NT280 FC NT280 FR1
Номинальный выходной крутящий момент T₂N (Нм)	Нм	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
Максимальный ускоряющий момент T₂B	Нм	1,2,3	1~500	1,5-кратный номинальный крутящий момент на выходе
Максимальная ускоряющая входная скорость n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
Ответный удар B	аркмин	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
Допустимая радиальная нагрузка F₂rBc Выходной вал d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
Допустимая осевая нагрузка F₂aBc Выходной вал d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
Срок службы D	hr	1,2,3	1~500	20,000
Эффективность η	%	1	1~5	≥98%
Эффективность η	%	23	7~500	≥94%
Рабочая температура	℃	1,2,3	1~500	-10℃~90℃
Смазка				Синтетическая смазка
Уровень шума (n₁=1500 об/мин.	дБ(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

Лист 2



Характеристики редуктора скорости
Технические характеристики	Сцена	Коэффициент уменьшенияА	NT065 ФЛ NT065 ФЛ1 NT065 ФХ NT065 ФК NT065 ФР	NT075 ФЛ NT075 ФЛ1 NT075 ФХ NT075 ФК NT075 FR1	NT090 ФЛ NT090 ФЛ1 NT090FH NT090 ФК NT090 FR1	NT110 ФЛ NT110 ФЛ NT110FH NT110 ФК NT110 FR1	NT140 ФЛ NT140 ФЛ NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 ФЛ1 NT170FH NT170 FC NT170 ФР	NT210 ФЛ NT210 ФЛ1 NT210FH NT210 FC NT210 FR1	NT240 ФЛ NT240 ФЛ1 NT240FH NT240 FC NT240 ФР	NT280 ФЛ NT280 ФЛ1 NT280FH NT280 FC NT280 FR
Момент инерции J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
