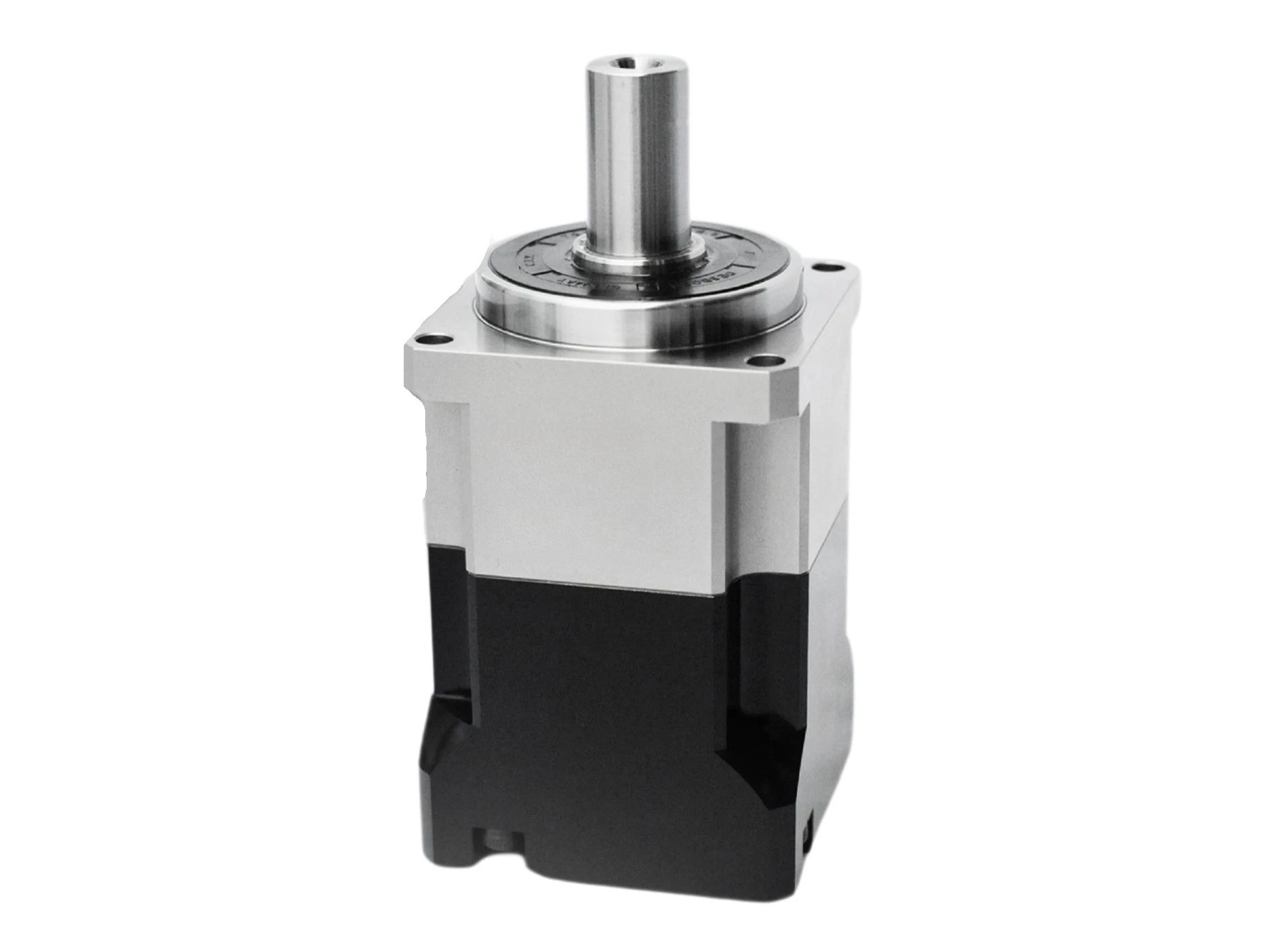

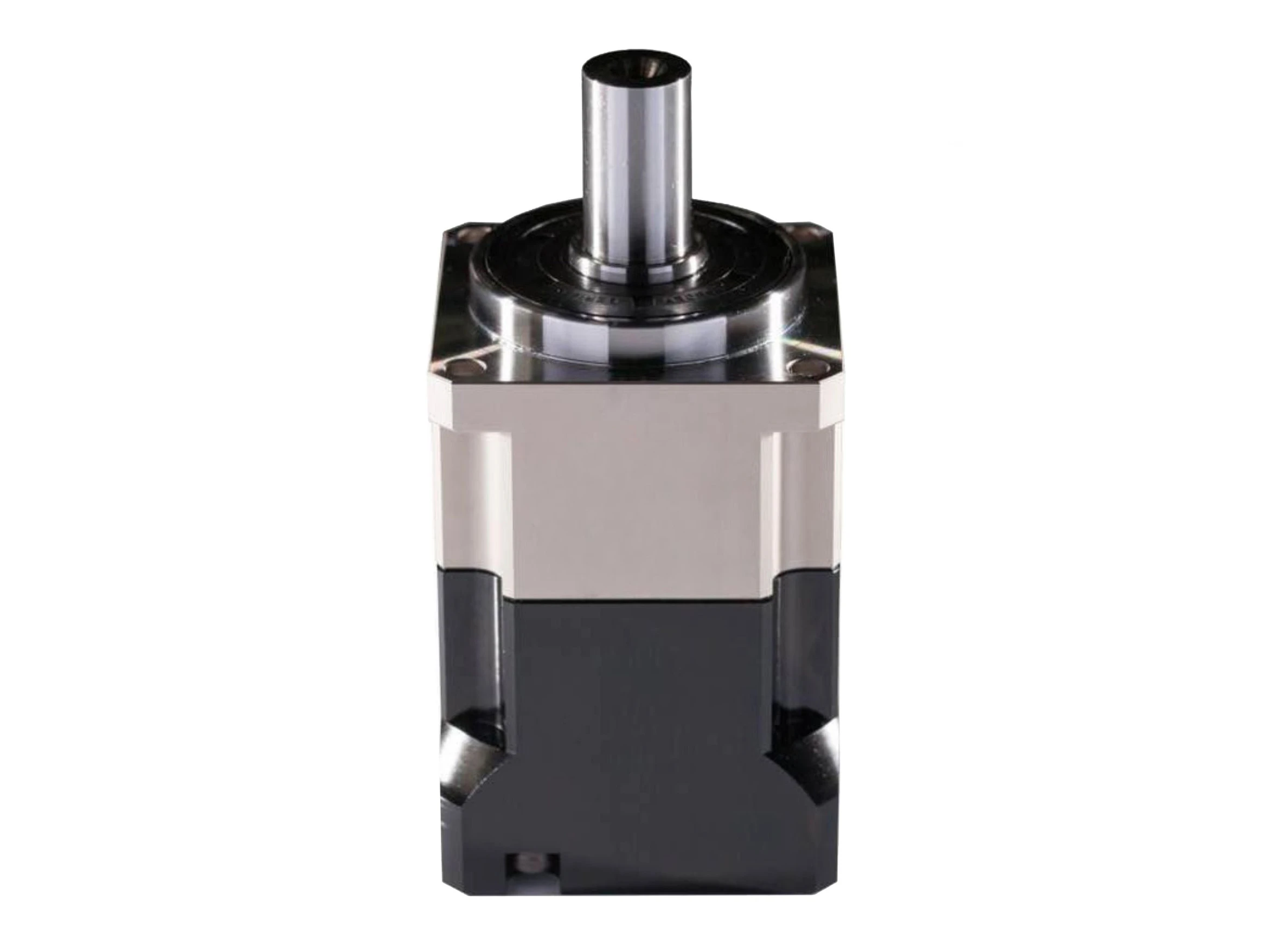

Планетарная зубчатая передача с квадратным фланцем для снижения скорости

● Введение

Планетарный редуктор Shaft Output Square Flange - это планетарная система передачи с вертикальным расположением входного и выходного валов под углом 90 градусов, расположенных в одной плоскости. Редуктор имеет квадратный корпус и квадратный выходной фланец. Передача мощности и снижение скорости достигаются за счет многоступенчатого зацепления шестерен. Компактная и компактная конструкция делает его идеальным решением для общепромышленных применений с пространственными ограничениями или требующих вертикальной ориентации входа-выхода.

Свяжитесь с нами

Особенности

● Квадратная конструкция корпуса и фланца

Корпус редуктора и выходной фланец выполнены в квадратной конфигурации. Винты затягиваются снизу вверх и фиксируются к монтажной конструкции.

● Конфигурация ввода-вывода под 90 градусов
Перпендикулярное расположение валов оптимизирует использование пространства и перенаправляет выходной крутящий момент.

● Высокоэффективные косозубые и конические шестерни
Используются косозубые шестерни в сочетании с интегрированным коническим зубчатым набором, сохраняя КПД свыше 90% при многоступенчатой передаче.

● Высокая точность и низкий люфт
Прецизионные шлифованные шестерни и цанговый механизм фиксации минимизируют люфт до ≤2 угловых минут (1/30 градуса), соответствуя строгим требованиям к точности позиционирования сервосистем.

● Исключительная нагрузочная способность
Многозубое зацепление равномерно распределяет нагрузку. Цементированные и закаленные шестерни в сочетании с игольчатыми подшипниками обеспечивают выходной крутящий момент до нескольких тысяч Н·м и превосходную ударопрочность.

● Низкий уровень шума и стабильная работа
Запатентованная технология снижения шума и конструкция зацепления с винтовой накаткой зубьев уменьшают эксплуатационный шум, обеспечивая плавную работу без вибраций.

● Долговечность и необслуживаемая конструкция
Высококачественные уплотнения и технология постоянной смазки обеспечивают срок службы шестерен свыше 20 000 часов даже в тяжелых условиях при высоких температурах или запыленности.

Спецификации

Лист 1



Таблица параметров		Номер сегмента	Соотношение	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Номинальный выходной крутящий момент	Нм	один	3	—	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		двойной	15	—	50	120	190	320	550	1080
			16	19	—	—	—	—	—	—
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Инерция вращения	кг.см3	один	3	—	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		двойной	15	—	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	—	—	—	—	—	—
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Лист 2



Таблица параметров		Номер сегмента	Соотношение	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Максимальный ускоряющий момент	Нм	1,2	1,8-кратный номинальный крутящий момент на выходе
Момент аварийного останова	Нм	1,2	3-кратный номинальный выходной крутящий момент
Номинальная входная скорость	rmp	1	3~10	5000	5000	4000	4000	3000	3000	2000
Номинальная входная скорость	rmp	2	15~100	5000	5000	4000	4000	3000	3000	2000
Максимальная скорость ввода	rmp	1	3~10	10000	10000	8000	8000	6000	6000	4000
Максимальная скорость ввода	rmp	2	15~100	10000	10000	8000	8000	6000	6000	4000
Сверхточный люфт	аркмин	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Сверхточный люфт	аркмин	2	15~100	—	—	—	≤3	≤3	≤3	≤3
Точный люфт	аркмин	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Точный люфт	аркмин	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт	аркмин	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт	аркмин	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Жесткость орбиты	Нм/arcmin	1,2	3~100	3.2	8	14	27	52	148	305
Макс. радиальное усилие	N	1,2	3~100	980	1730	33250	7000	9600	14500	27800
Макс. осевое усилие	N	1,2	3~100	490	865	1625	3500	4800	7250	13900
Опрокидывающий момент	Нм	1,2	3~100	34	77	152	325	530	920	1840
Срок службы	hr	1,2	3~100	20000 часов (непрерывная работа 10000 часов)
Эффективность	%	1	3~10	≥97%
Эффективность	%	2	15~100	≥94%
Вес	kg	1	3~10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Вес	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Рабочая температура	℃	1,2	3~100	-10℃-90℃
Смазка		1,2	3~100	Синтетическая смазка
Класс защиты		1,2	3~100	IP65
Монтажное положение		1,2	3~100	Любое направление
Уровень шума (N1=3000 об/мин, без нагрузки)	дБ(A)	1	3~10	≤56	≤58	≤60	≤63	≤65	≤67	≤70
Уровень шума (N1=3000 об/мин, без нагрузки)	дБ(A)	2	15~100	≤56	≤60	≤63	≤63	≤65	≤67	≤70
			3	—	0.16	0.61	3.25	9.21	28.98	69.61
