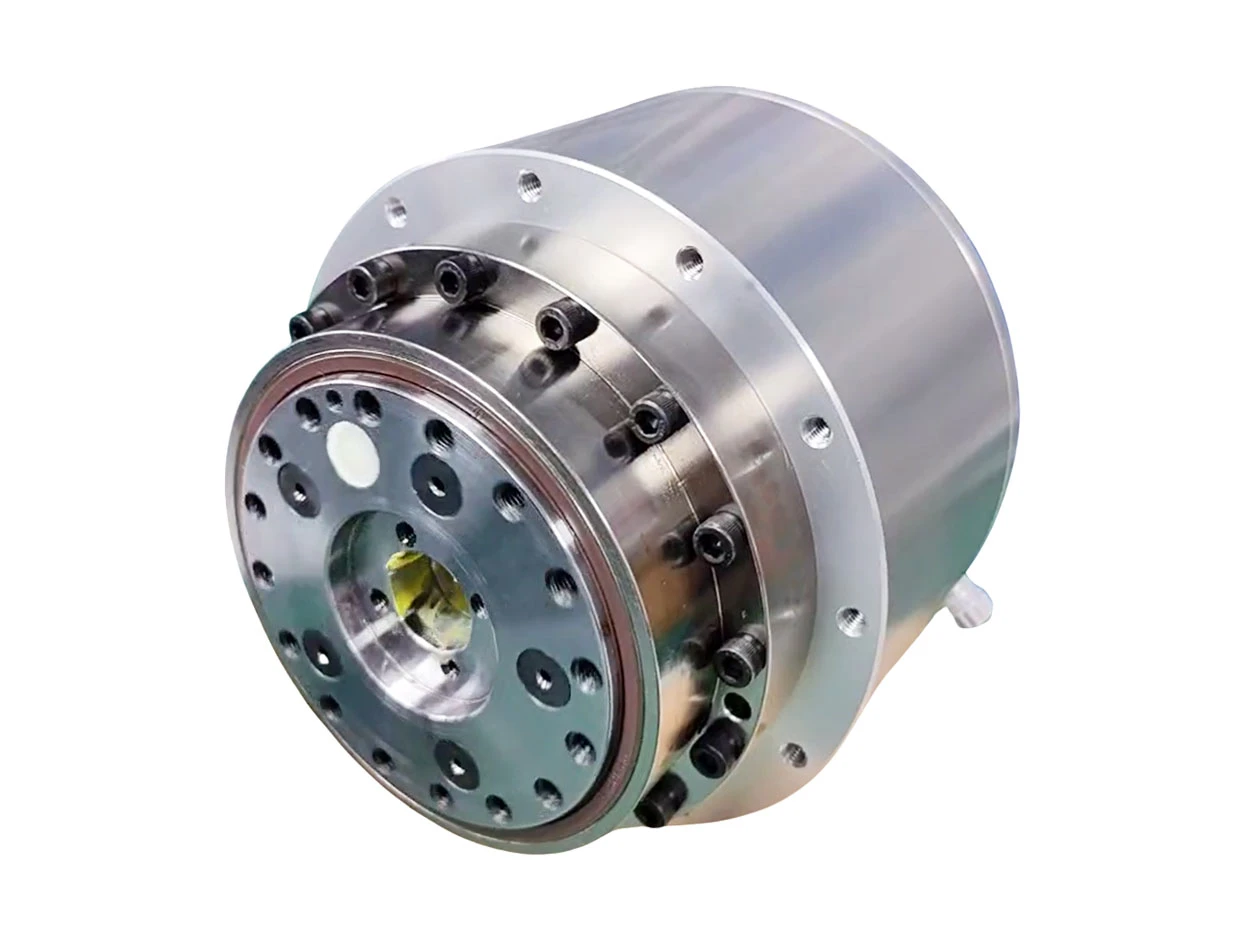

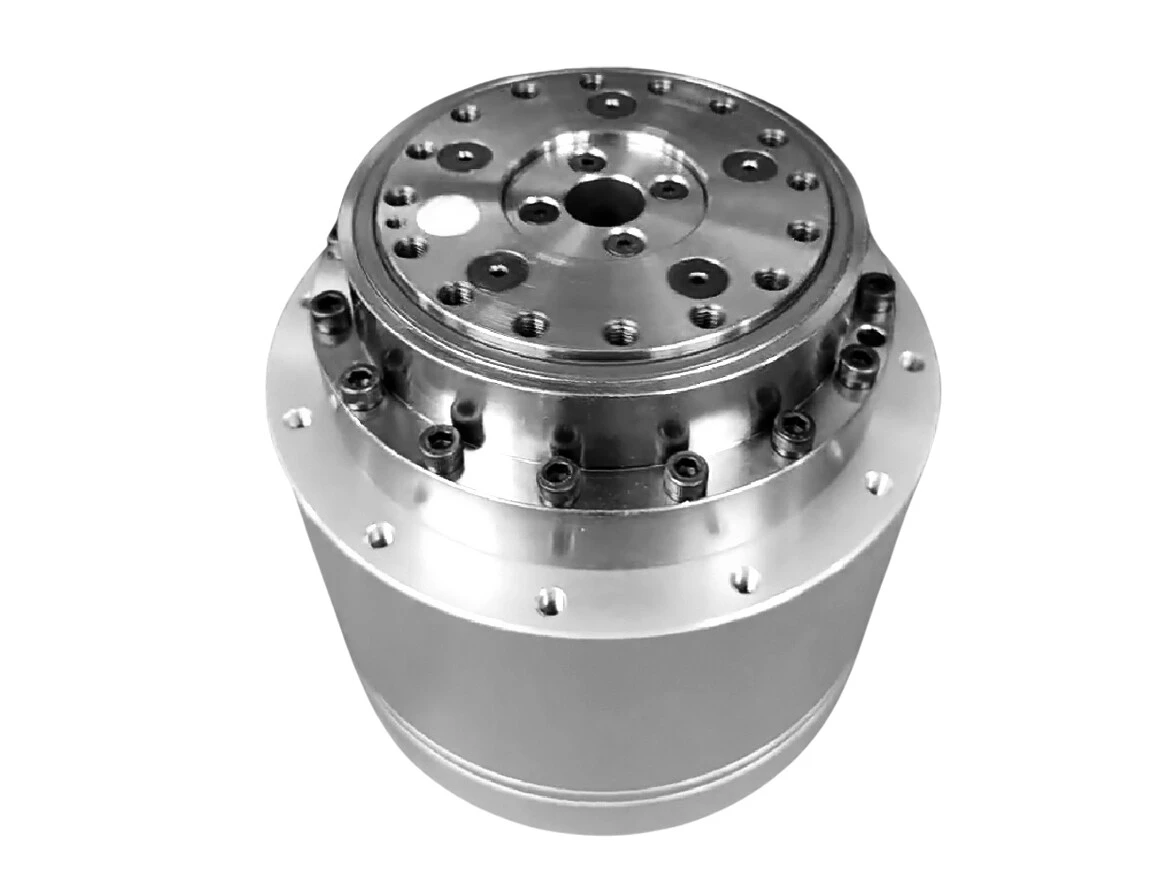

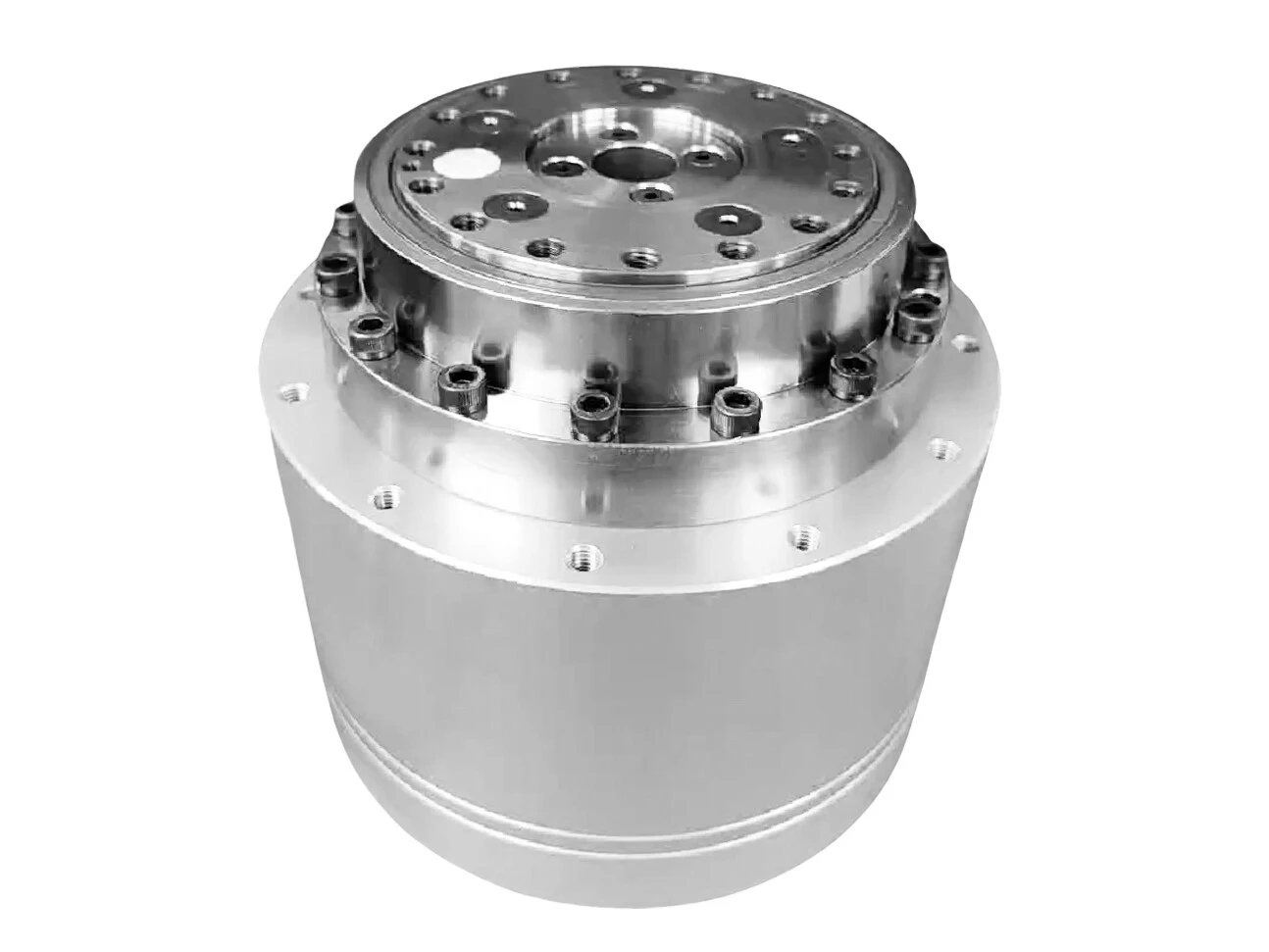

Высокоточный жесткий беззазорный планетарный роторный привод

  • Высокоточный жесткий беззазорный планетарный роторный привод
  • Высокоточный жесткий беззазорный планетарный роторный привод
  • Высокоточный жесткий беззазорный планетарный роторный привод

● Введение

Планетарный поворотный привод без люфта обычно объединяет бескаркасный моментный двигатель с внутренним ротором, прецизионные планетарные редукторы без люфта, датчики абсолютного отсчета и другие компоненты, образуя полный блок поворотного привода. Его система управления (привод) обычно устанавливается снаружи, что позволяет осуществлять высокоточное управление движением подключенного оборудования. По сравнению с поворотными приводами на основе гармонического привода, в этой серии используются планетарные редукторы высокой жесткости без люфта, обеспечивающие превосходную жесткость, грузоподъемность и сопротивление изгибающему моменту. Они разработаны для приложений, требующих высокой жесткости, сверхточности и компактной интеграции, таких как поворотные столы для станков, прецизионные медицинские приборы, 5-осевые системы лазерной резки и полупроводниковое оборудование.
Свяжитесь с нами

Особенности

● Высокая точность, повышенная жесткость
Эта серия оснащена высокоточными планетарными редукторами с антилюфтом, обеспечивающими повышенную точность, жесткость и грузоподъемность.


● Высокий крутящий момент
Двигатель обеспечивает высокий крутящий момент на низких скоростях для соответствия нагрузочным требованиям оборудования, достигая низкоскоростного высокомоментного выхода.


● Компактная интегрированная конструкция
Бескорпусный моментный двигатель исключает корпус и подшипники, встраиваясь непосредственно в привод для значительного уменьшения габаритов.


● Точное управление
Встроенный высокоразрешающий энкодер поддерживает микронный контроль положения и функцию мягкой посадки, подходя для точных применений, таких как поворотные столы и размещение полупроводников.


● Низкая инерция и быстрый отклик
Легкий ротор и конструкция с низким трением улучшают динамическую скорость отклика и уменьшают задержку движения.

Спецификации

Лист 1

Параметры продукта (AC-220V)
Модель
20S20T30S40S40T80S
Коэффициент уменьшения/91125/13314591125/133191125/13314591125/1331
Номинальный крутящий моментN-M200180332460420820
Пиковый крутящий моментN-M55035866011508401780
Номинальная скоростьRPM344429374930
Максимальная скоростьRPM589160446735
Номинальный токA5.89.058.9112.417.3016.03
Максимальный токA15.941837.2431.134.6051.14
Постоянный крутящий моментН-М/Армс34.5119.8937.2436.9724.2851.14
Точность однонаправленного позиционированияArcsec≤35≤35≤30≤20≤15≤20
Точность повторного позиционированияArcsec≤10≤10≤10≤3.5≤2≤5
Сопротивление фаз двигателяОма (20°C)0.880.80.8TBD0.1260.126
Индуктивность фаз двигателяMh6.188TBD0.650.65
Постоянная обратная ЭДСVrms/Krpm404444555252
Инерция ротораБез тормозаКГ*м25.6x10^-47.7x10^-44.8x10^-41.56x10^-35.8x10^-35.8x10^-3
Масса (без тормоза)кг9.211.39.213.324.524.5
Полюса двигателяПолюс161616202020
Диаметр & Длинаmmø146mmX147mmø166 мм х 166,8 ммø163mmX151mmø156mmX184mmø248mmX210.7mmø216mmX191.1mm
Диаметр полого валаmm/ø32 мм//ø46 мм无
ПримечанияДля справки, фактические параметры уточняйте у продавцов
