От А до Я: Гармоничные редукторы - ваш надежный ресурс для точной механики

1. Что такое гармонический редуктор?

Гармонический редуктор был изобретен К.В. Мюссером из США. Это уникальная механическая зубчатая система, характеризующаяся нулевым люфтом, высокой точностью, высоким крутящим моментом и высоким передаточным отношением в компактной и легкой конструкции.

2. Конструкция гармонического редуктора

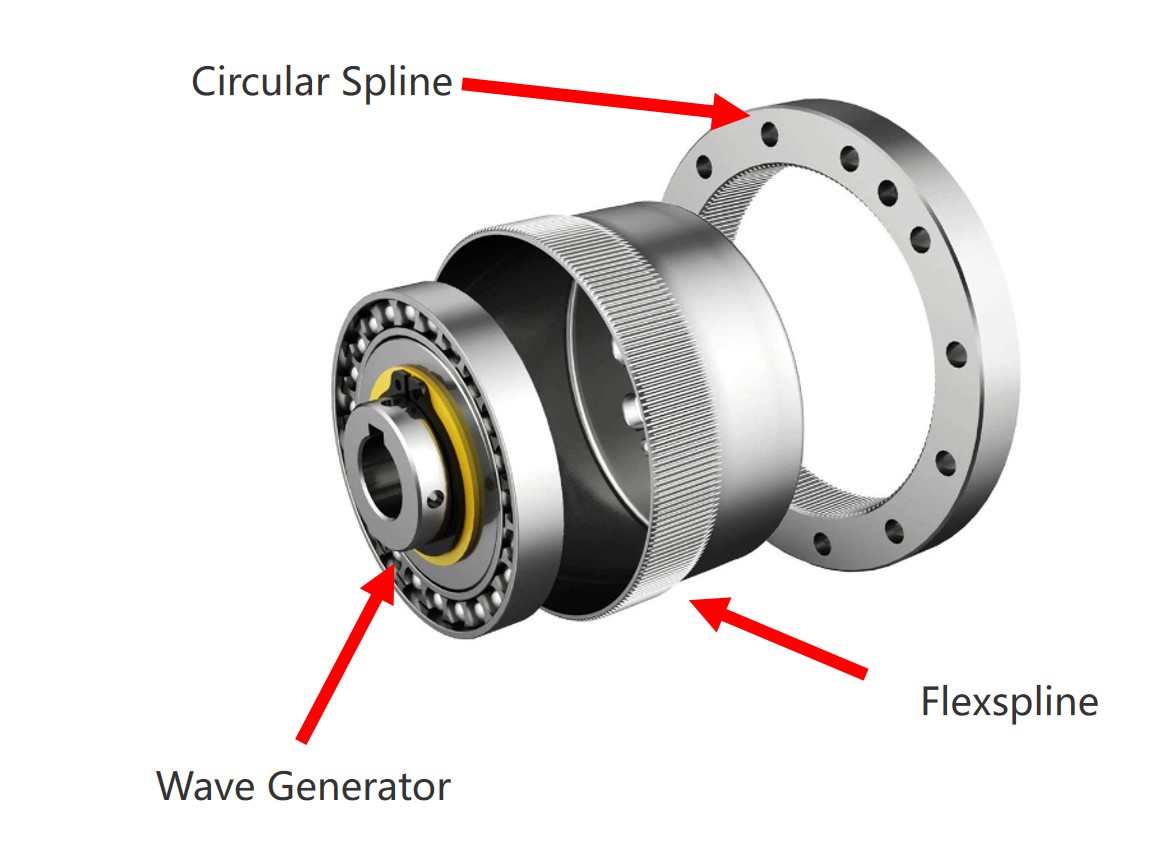

Ключевые компоненты:

Круговой шлиц: Жесткая шестерня с внутренним зубчатым венцом.

Гибкий шлиц: Гибкая шестерня с внешним зубчатым венцом.

Волновой генератор: Эллиптический кулачок с тонкостенным шарикоподшипником на внешней периферии. Внутреннее кольцо подшипника закреплено на кулачке, а внешнее кольцо деформируется упруго через шарики.

3. Происхождение названия "Гармонический редуктор"

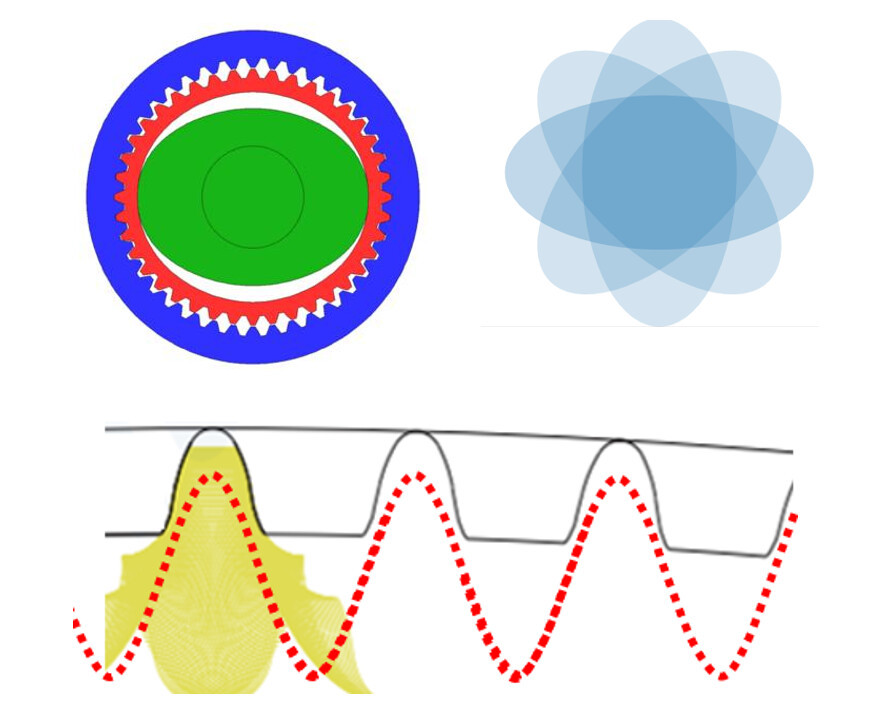

Волновой генератор имеет эллиптическую структуру. При вращении он заставляет гибкий шлиц непрерывно деформироваться. В этом процессе зубья попеременно входят в зацепление, выходят из зацепления и разъединяются, создавая движение "ступенчатых зубьев".
Получающееся движение следует по волнообразному пути, а радиальное смещение любой точки на зубчатом венце напоминает синусоиду — отсюда и термин "гармонический".

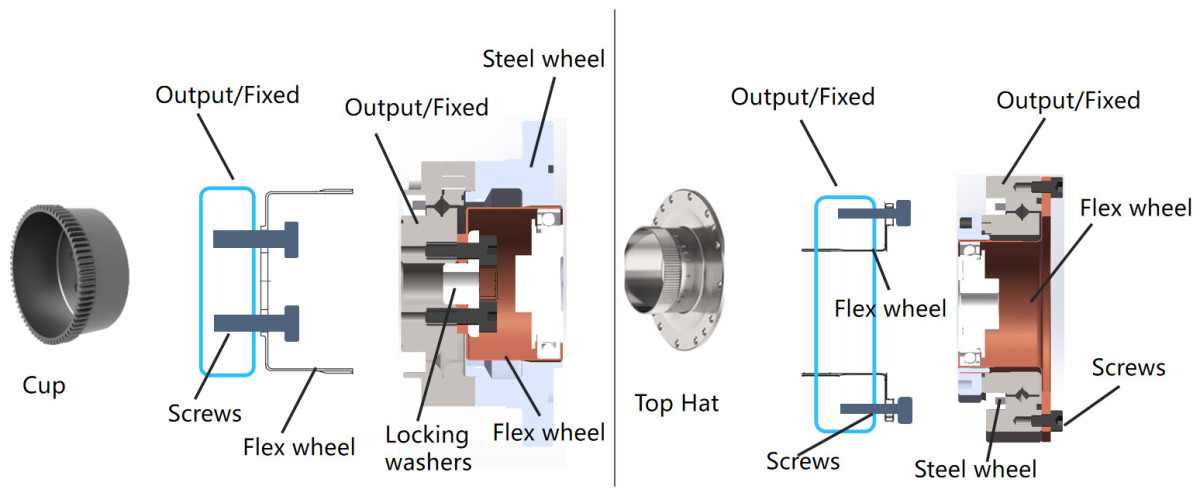

4. Распространенные формы гибкого шлица

Чашеобразный гибкий шлиц

Гибкий шлиц в форме цилиндра с крышкой

5. Распространенные формы корпуса

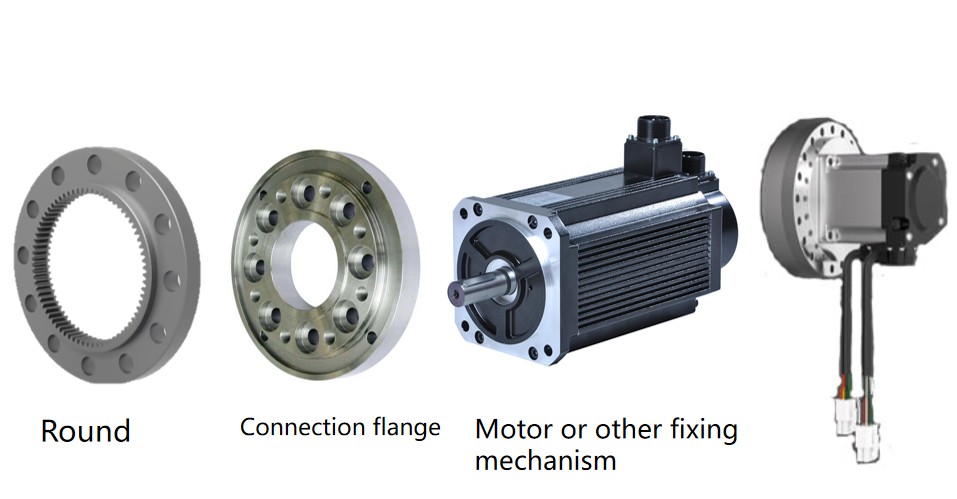

Круглый корпус

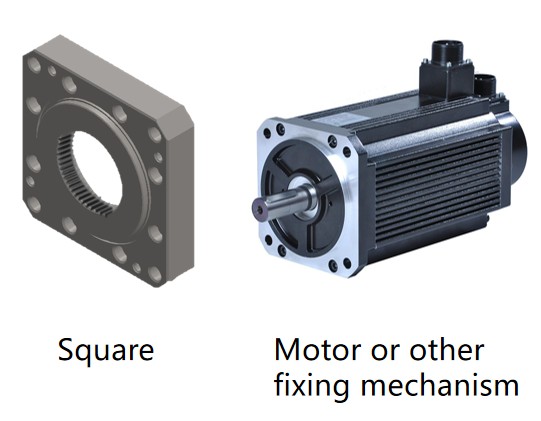

Квадратный корпус

6. Что такое волновой генератор в гармоническом редукторе?

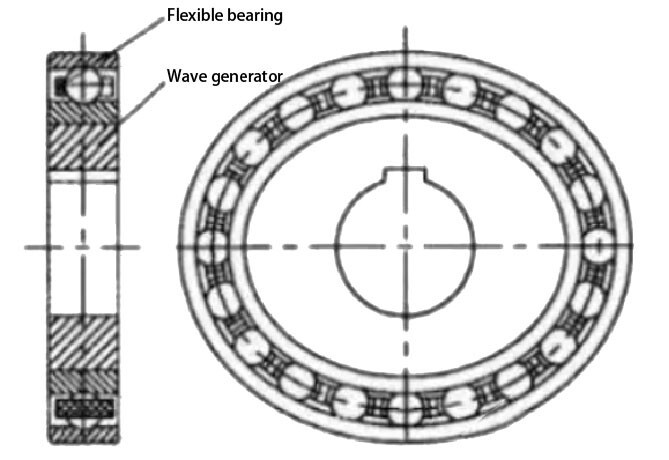

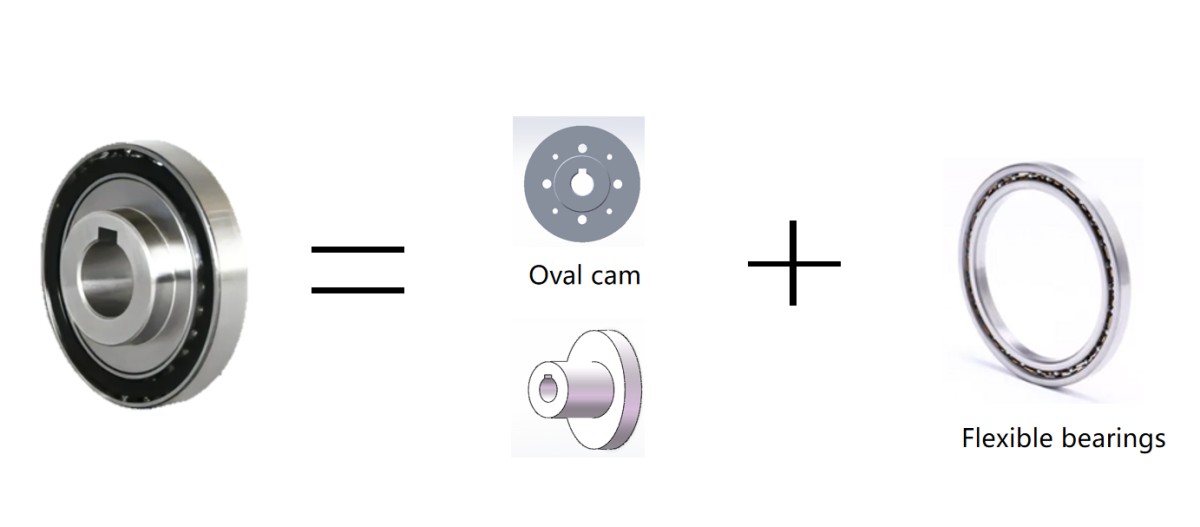

Волновой генератор состоит из гибкого подшипника и эллиптического кулачка. Обычно он устанавливается на входном конце редуктора. Внутреннее кольцо подшипника закреплено на кулачке, а внешнее кольцо деформируется в эллипс через шарики.

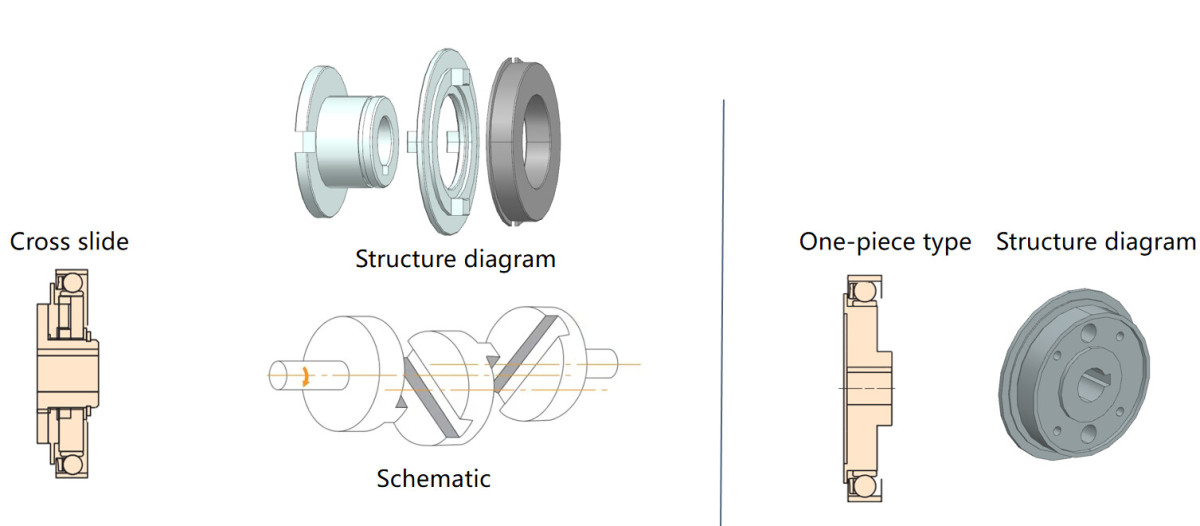

7. Распространенные конструкции волнового генератора

Волновые генераторы классифицируются на два типа в зависимости от конструкции кулачка:

Тип муфты Олдема (крестообразный ползун)

Интегрированный тип

8. Взаимосвязь между волновым генератором и гибким шлицом

Гибкие подшипники отличаются от стандартных — их внешние кольца тонкие и склонны к радиальной деформации. До установки кулачка кольцо круглое; после установки оно становится эллиптическим.
Во время работы:

Внутреннее кольцо (установленное на жестком кулачке) подвергается циклическим нагрузкам.

Внешнее кольцо (установленное на гибком шлице) деформируется вместе с гибким шлицом, подвергаясь как циклическим, так и переменным нагрузкам.

9. Классы точности подшипников гармонического редуктора

Классы точности (по возрастанию): P0, P6, P5, P4, P2

Класс 0: Для систем с точностью вращения >10 мкм (например, общее машиностроение, автомобильные трансмиссии).

Классы 6/5: Для систем с точностью 5–10 мкм или более высокими скоростями (например, опоры шпинделя токарного станка).

Классы 4/2: Для ультрапрецизионных систем (<5 мкм) или очень высоких скоростей (например, прецизионные шлифовальные станки, координатно-измерительные машины).

10. Меры предосторожности при установке гармонического редуктора

A. Устанавливайте в чистой среде, чтобы предотвратить повреждение редуктора посторонними частицами.
B. Убедитесь, что зубья шестерни и гибкий подшипник полностью смазаны. Избегайте установки с зубьями, направленными вверх, так как это снижает эффективность смазки.
C. После установки кулачка убедитесь, что гибкий шлиц и круговой шлиц зацеплены симметрично под углом 180°. Несоосность вызывает вибрацию и преждевременный износ.
D. После установки сначала запустите на низкой скорости (100 об/мин). Немедленно остановите, если возникнут аномальные вибрации или шум, чтобы избежать повреждений.
