Редуктор RV

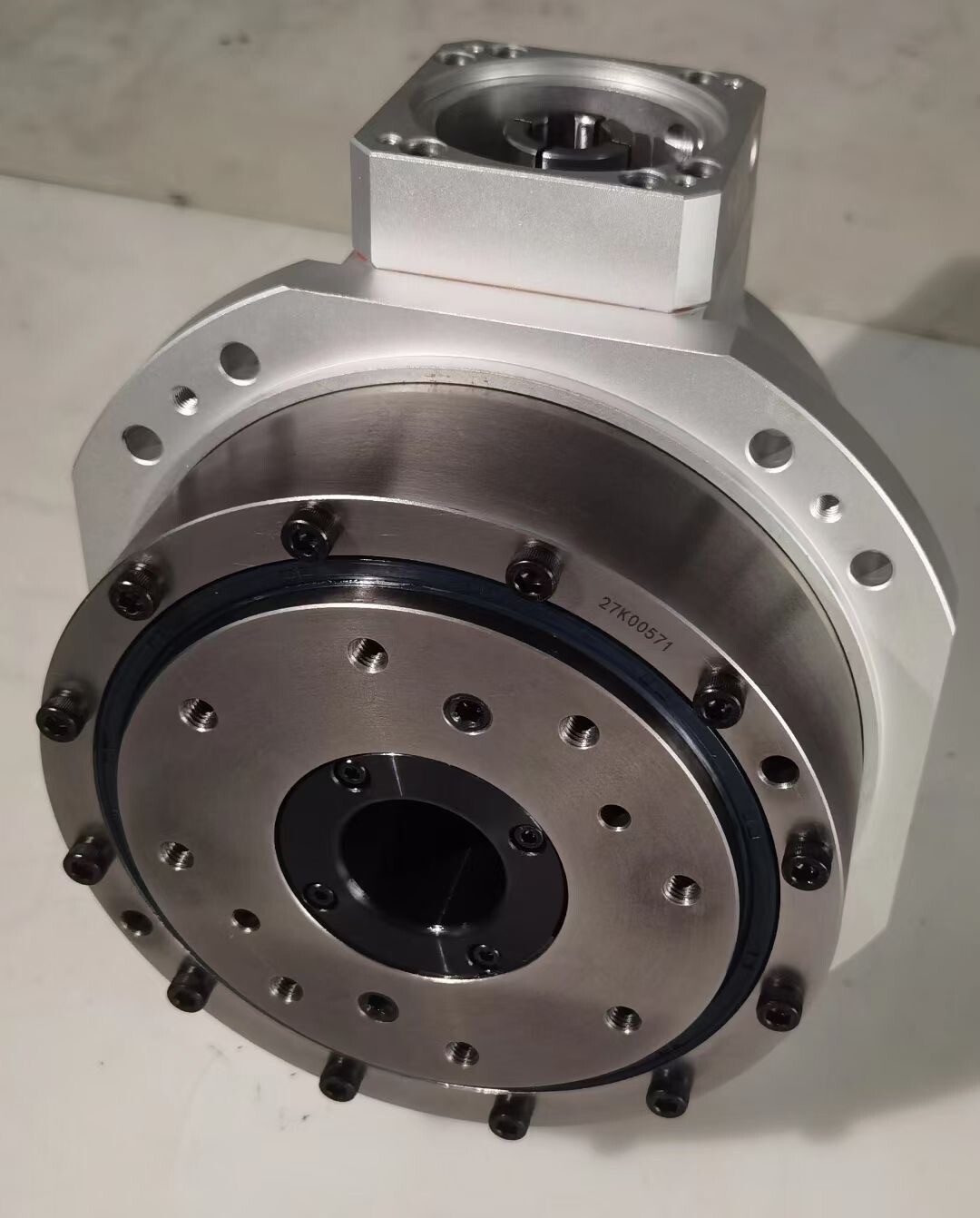

Стандартный редуктор RV
Стандартный редуктор RV (Rotary Vector) — это редукционное устройство, специально разработанное для точного машиностроения. Он использует двухступенчатый закрытый дифференциальный зубчатый механизм, состоящий из циклоидального зубчатого колеса и планетарной передачи. Сам редуктор имеет открытую конструкцию; поэтому при применении требуется фланцевое уплотнение и заполнение специальной смазкой RV.
В области промышленных роботов, для манипуляторов с нагрузкой на конце до 20 кг, редукторы RV в основном применяются в основании и высоконагруженных сочленениях робота (обычно сочленения 1–4). Для манипуляторов с нагрузкой на конце более 20 кг все шесть сочленений (степеней свободы) оснащаются редукторами RV. Редуктор RV является ключевым передаточным компонентом, обеспечивающим точность позиционирования манипуляторов.
В зависимости от конструктивных особенностей стандартные редукторы RV можно классифицировать на:Стандартная серия E: конструкция с цельным валом,Стандартная серия C: конструкция с полым валом
Краткие инструкции по использованию
Как стандартная серия E, так и стандартная серия C имеют открытую конструкцию без фланцевого уплотнения. После покупки клиенты должны выполнить фланцевое уплотнение и залить специальную смазку RV. Кроме того, цельный входной вал, поставляемый с завода, должен быть доработан (расточка и нарезка шпоночного паза) в соответствии со спецификациями входного вала двигателя клиента.
Наша компания может предоставить услуги индивидуальной доработки входного вала на основе чертежей, предоставленных клиентом.
![Твердый выходной вал планетарной передачи RV редуктор для тяжелых роботизированных рук]( "Твердый выходной вал планетарной передачи RV редуктор для тяжелых роботизированных рук")
Твердый выходной вал планетарной передачи RV редуктор для тяжелых роботизированных рукСтандартный редуктор RV серии E - это прецизионное понижающее устройство с двухступенчатой закрытой дифференциальной системой передач, состоящей из циклоидного колеса и планетарных шестерен, с массивным выходным валом. Он широко используется в промышленной робототехнике.
В роботизированных манипуляторах с конечной нагрузкой ≤20 кг редукторы RV применяются в основном в соединениях между базой и высокой нагрузкой (обычно соединения 1-4).
В роботизированных манипуляторах с конечной нагрузкой >20 кг обычно используются редукторы RV во всех шести соединениях.
Редукторы RV служат основным компонентом передачи, обеспечивающим точность позиционирования роботизированного манипулятора.Подробности![Точный механический полый выходной вал RV редуктора для промышленной робототехники]( "Точный механический полый выходной вал RV редуктора для промышленной робототехники")
Точный механический полый выходной вал RV редуктора для промышленной робототехникиСтандартный редуктор RV серии C - это прецизионный механический редуктор с двухступенчатой закрытой системой дифференциальной передачи, сочетающей циклоидное зубчатое колесо и планетарную передачу. Для роботизированных манипуляторов с конечной нагрузкой ≤20 кг редукторы RV используются в основном в соединениях с базовой и высокой нагрузкой (обычно соединения 1-4). Для роботизированных манипуляторов с конечной нагрузкой >20 кг во всех шести соединениях обычно используются редукторы RV. Редукторы RV являются критическими компонентами трансмиссии, обеспечивающими точность позиционирования роботизированного манипулятора.Подробности
Фланцевый редуктор RV
Редуктор RV с интегрированным фланцем — это редукционное устройство, специально разработанное для точного машиностроения. Он использует двухступенчатый закрытый дифференциальный зубчатый механизм, состоящий из циклоидального зубчатого колеса и планетарной передачи. Редуктор поставляется с завода в собранном виде с интегрированной фланцевой конструкцией и предварительно заполнен специальной смазкой RV, что позволяет клиентам использовать его непосредственно с серводвигателем без дополнительной доработки.
В области промышленных роботов, для манипуляторов с нагрузкой на конце до 20 кг, редукторы RV в основном применяются в основании и высоконагруженных сочленениях робота (обычно сочленения 1–4). Для манипуляторов с нагрузкой на конце более 20 кг все шесть сочленений (степеней свободы) оснащаются редукторами RV. Редуктор RV является ключевым передаточным компонентом, обеспечивающим точность позиционирования манипуляторов.
Редуктор RV с интегрированным фланцем — это кастомизированная модель, разработанная путем добавления фланцевого уплотнения к стандартному редуктору RV. В соответствии с теми же классификационными признаками, что и стандартные редукторы RV, редукторы с интегрированным фланцем можно разделить на:Серия E с интегрированным фланцем: конструкция с цельным валом,Серия C с интегрированным фланцем: конструкция с полым валом
![Высокая точность двухступенчатый подача двигателя фланец RV редуктор]( "Высокая точность двухступенчатый подача двигателя фланец RV редуктор")
Высокая точность двухступенчатый подача двигателя фланец RV редукторФланцевый редуктор RV серии E представляет собой прецизионное решение для снижения скорости, разработанное для высокопроизводительных механических применений. Эта передовая система передачи включает двухступенчатый закрытый дифференциальный зубчатый механизм, сочетающий циклоидально-штыревую и планетарную конфигурации, с цельной конструкцией выходного вала. Устройство поставляется предварительно собранным с фланцевым уплотнением и предварительно смазанным специальной смазкой RV, что позволяет сразу же интегрировать его с серводвигателями после установки.
Применение в промышленной робототехнике:
Для роботизированных манипуляторов с полезной нагрузкой на конце ≤20 кг: В основном используется в суставах от основания до высоконагруженных (обычно J1-J4)
Для роботизированных манипуляторов с полезной нагрузкой на конце >20 кг: Все шесть суставов используют редукторы RV
Как критически важный компонент передачи, редукторы RV обеспечивают исключительную точность позиционирования в роботизированных системах.Подробности![Полый выходной вал фланец интегрированный циклоида RV робот редуктор]( "Полый выходной вал фланец интегрированный циклоида RV робот редуктор")
Полый выходной вал фланец интегрированный циклоида RV робот редукторРедуктор RV серии C с фланцевым соединением - это прецизионное редукционное устройство, специально разработанное для механических применений. Он имеет двухступенчатую закрытую дифференциальную систему передач, состоящую из циклоидных шестерен и планетарных редукторов, с полым выходным валом. Устройство поставляется в заводской упаковке с фланцами и предварительно заполненным специализированной смазкой RV, что позволяет устанавливать его непосредственно с серводвигателями после распаковки.
В промышленных робототехнических системах:
В роботизированных манипуляторах с нагрузкой на конечный орган ≤20 кг редукторы RV используются в основном в соединениях "база - высокая нагрузка" (обычно соединения 1-4)
В роботизированных манипуляторах с нагрузкой на конечный орган >20 кг во всех шести соединениях обычно используются редукторы RV
Редукторы RV служат основным компонентом передачи, обеспечивающим точность позиционирования роботизированного манипулятора.Подробности
Почему стоит выбрать редуктор HONPINE RV
1. Благодаря запатентованной конструкции зубчатого профиля, технологии модификации и мощной технической поддержке, мы можем серийно производить ключевые компоненты с рациональным распределением нагрузки, самокомпенсацией производственных погрешностей, высокой устойчивостью к повреждениям, плавной передачей и низким уровнем шума.
2. HONPINE обладает высокоточным ЧПУ-оборудованием мирового класса, настроенным для обеспечения стабильности и эффективности при серийной обработке с высокой точностью.
3. Наши собственные технологии обработки в сочетании с высокоточными и эффективными зажимными приспособлениями гарантируют точность, стабильность и производительность продукции.
4. Мы разработали специализированные инструменты для серийного контроля, измерительные приборы и испытательные стенды для быстрого тестирования партий с автоматическим внесением данных в базу.
5. Наши собственные инструменты для сборки и методы распределения допусков повышают эффективность и точность серийной сборки.
6. В сотрудничестве с партнерами мы разработали специализированное оборудование для термообработки, обеспечивающее превосходные и стабильные свойства материалов в серийном производстве. Точный контроль термообработки гарантирует стабильное качество редукторов.
7. Оснащены профессиональной испытательной платформой (соответствующей национальным стандартам), мы можем оценивать общую производительность редукторов RV и предоставлять официальные отчеты об испытаниях.
Применение прецизионного планетарного редуктора
Редукторы RV (Rotary Vector) обеспечивают сверхвысокий крутящий момент, исключительную жесткость и выдающуюся ударопрочность в тяжелых условиях эксплуатации. Их уникальная двухступенчатая структура обеспечивает высокую точность и минимальный люфт в сложных условиях.

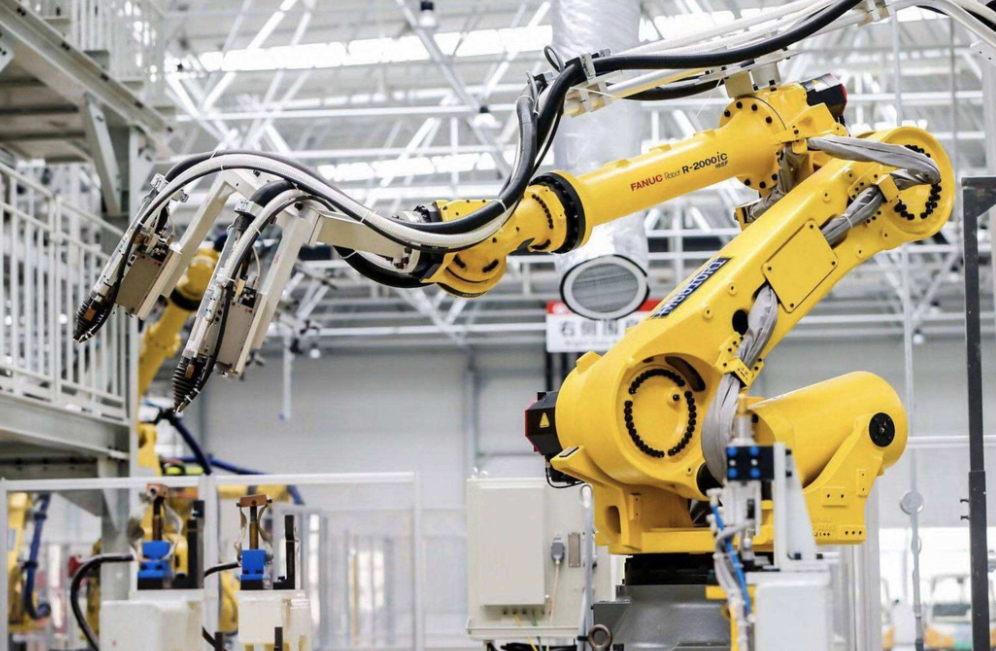

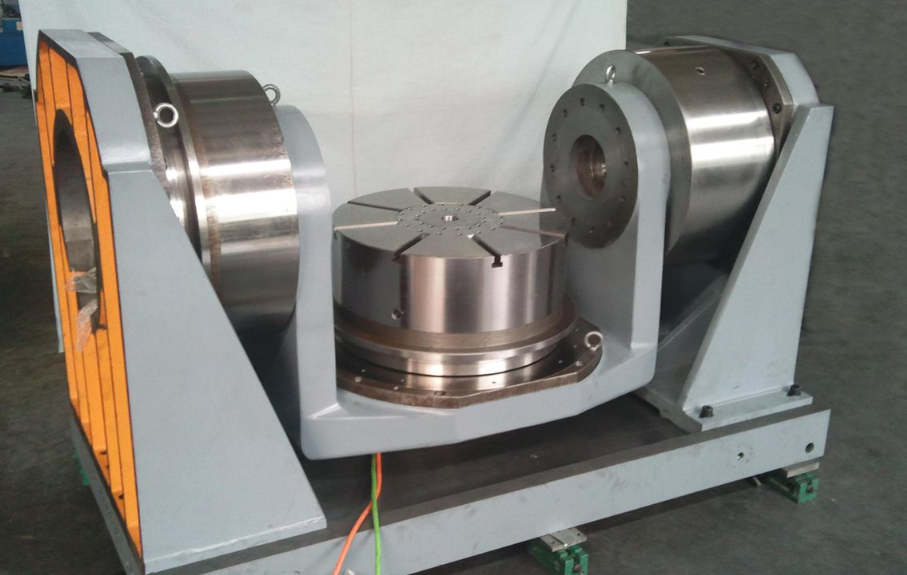

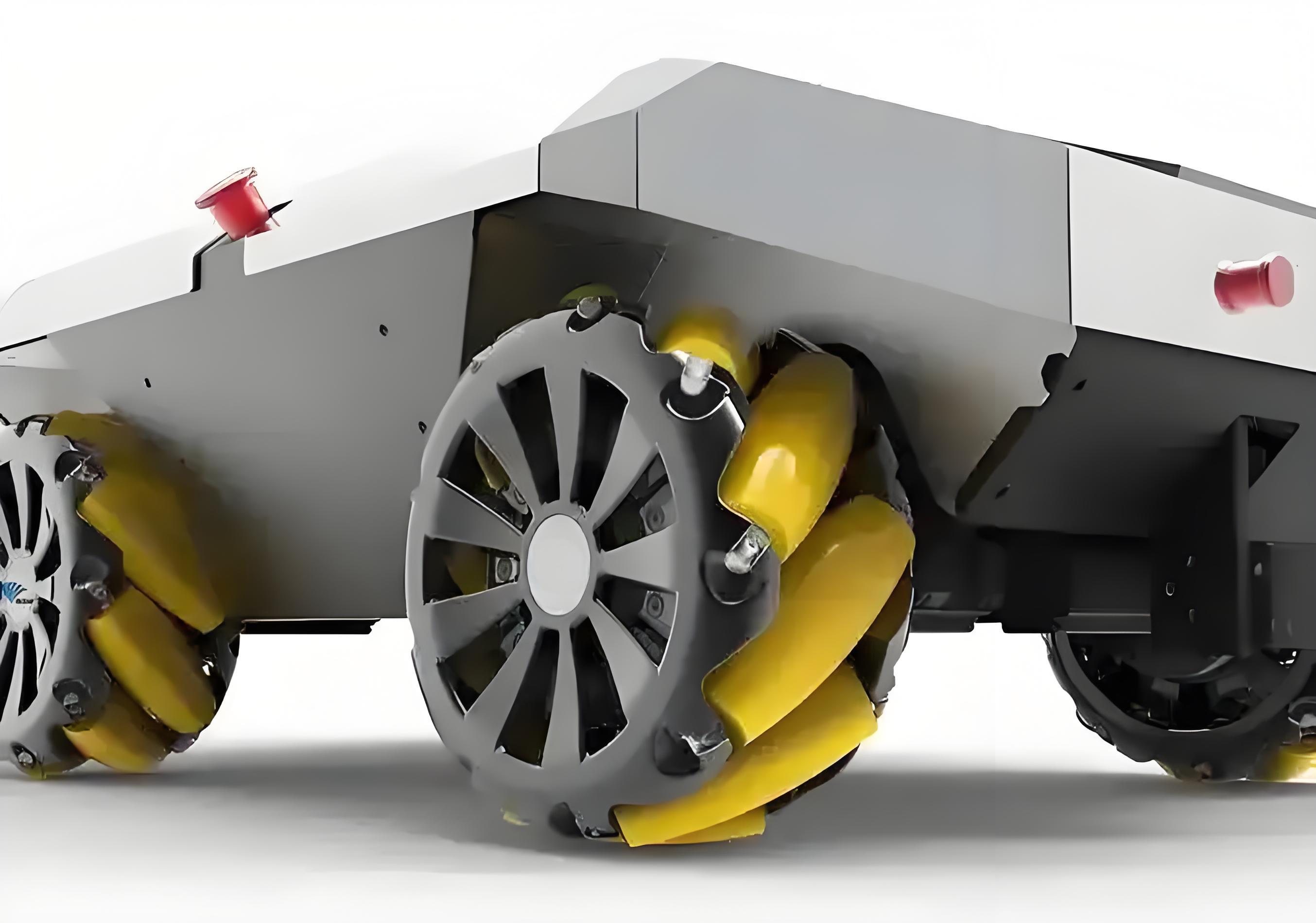

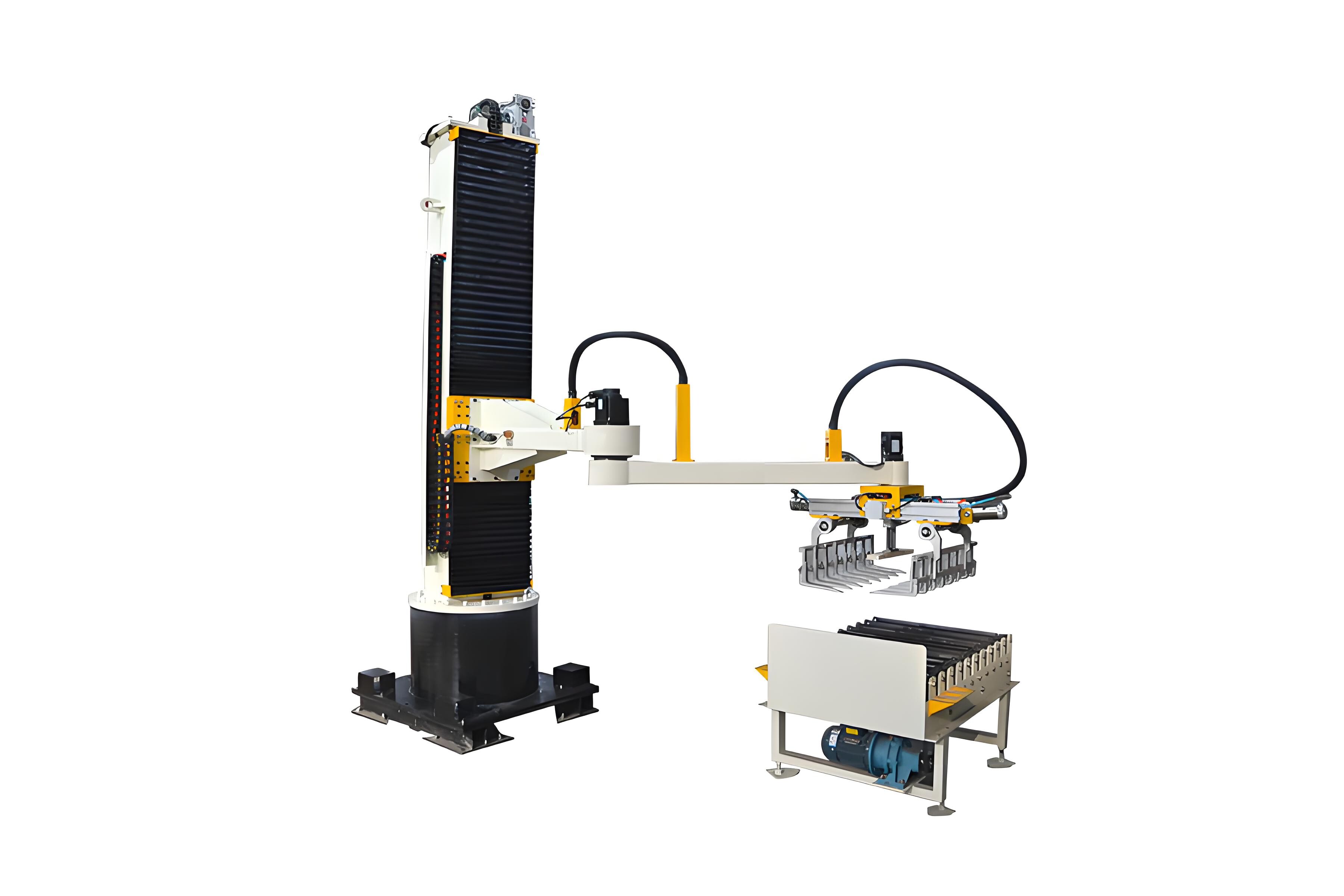

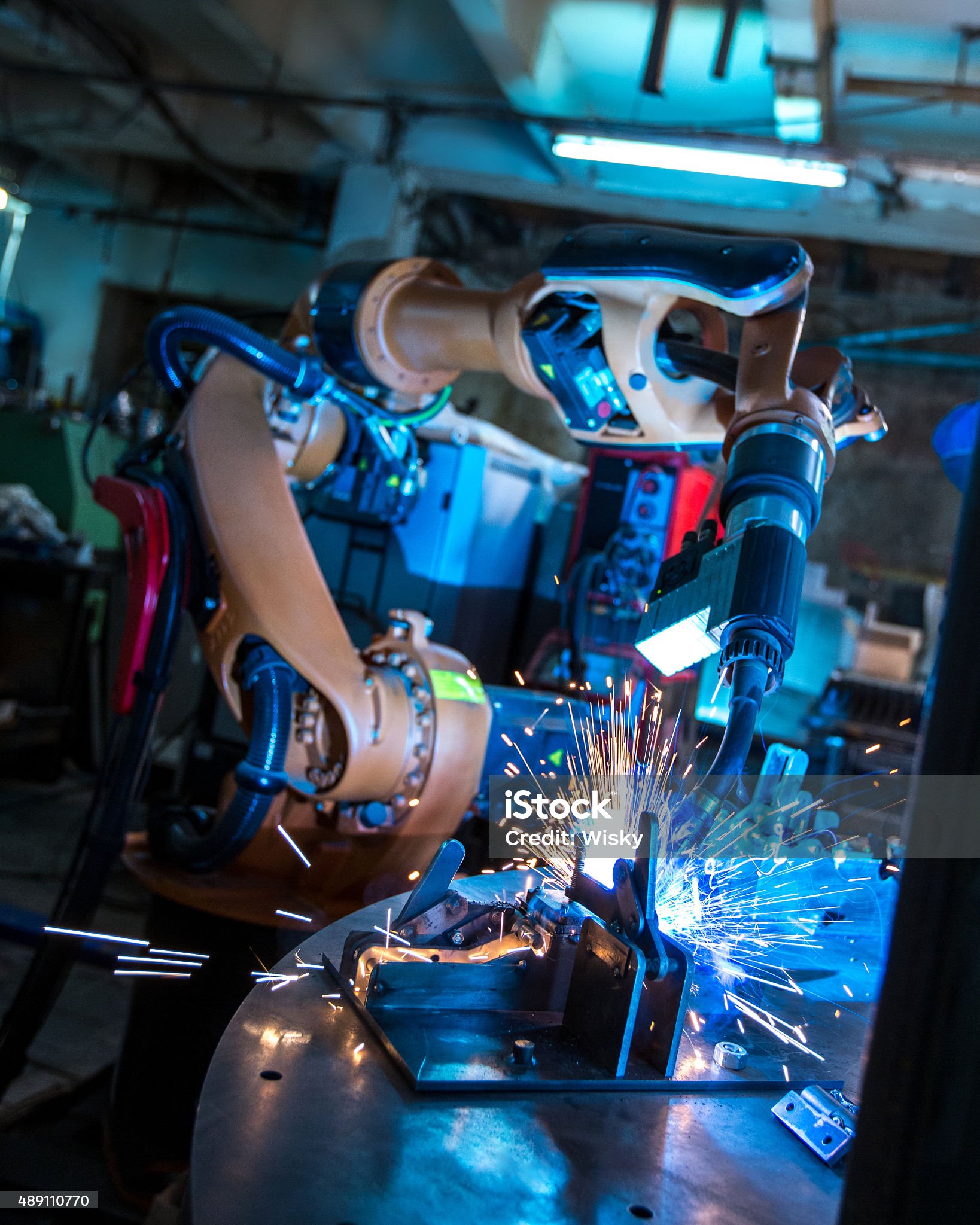

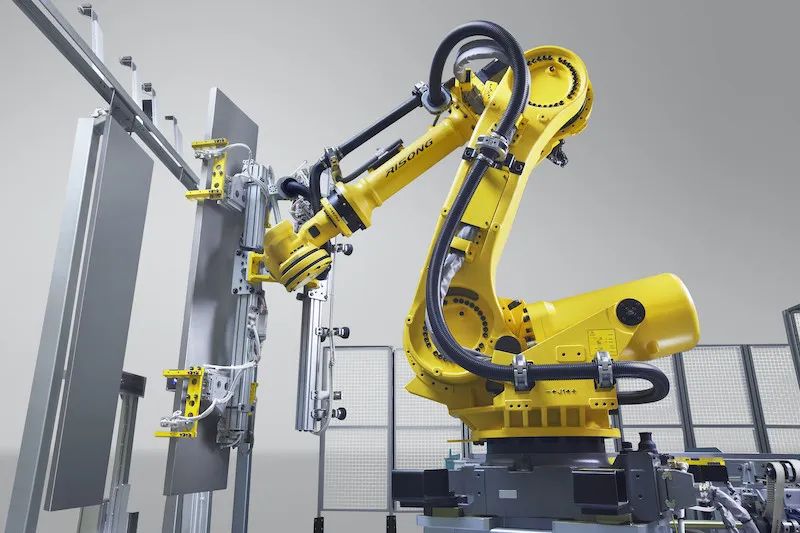

Предназначены для промышленных роботов, станков, автоматизированных систем и других высокоточных применений, требующих надежной работы при экстремальных нагрузках.
Мы также предлагаем модели с интегрированным фланцем для непосредственного монтажа двигателя, что упрощает установку и улучшает интеграцию системы.
Выбирайте нашу серию RV для надежной работы, длительного срока службы и индивидуальных решений, адаптированных к вашим промышленным потребностям.
‹
›
