Прецизионный интегрированный модуль с линейным двигателем
Встраиваемый модуль с линейным двигателем采用 интегрированную конструкцию двигателя и слайдера, что обеспечивает компактную общую структуру. Благодаря отсутствию ходового винта он может заменить представленные на рынке модули «ходовой винт — слайдер», предлагая более низкую стоимость по сравнению с прецизионными линейными двигателями. Модуль отличается высокой скоростью, высокой точностью, высокой стабильностью, высоким КПД и высокой надежностью. Установка и техническое обслуживание относительно просты, а пылезащищенность соответствует высоким требованиям. Он широко применяется в высокоточных отраслях, полупроводниковой промышленности, медицинской автоматизации, транспортировке панелей FPD, испытаниях и экспериментальных установках.
Полностью закрытый линейный привод с прямым приводом для устройств с высокими гигиеническими стандартамиПолностью закрытый линейный привод с прямым приводом имеет конструкцию, полностью герметизированную в корпусе, что эффективно предотвращает попадание пыли, водяного пара и других загрязнений во внутренние механизмы, тем самым продлевая срок его службы. Обычно изготавливаемые из нержавеющей стали, эти модули обладают отличной коррозионной стойкостью и долговечностью. Они идеально подходят для отраслей с высокими гигиеническими стандартами, таких как пищевая промышленность, фармацевтика и медицинские устройства.Подробности- Одноосный механический привод линейного двигателя с прямолинейным движениемМодуль линейного двигателя TLSA-120-C1 с одной осью, также известный как линейный двигатель, линейный привод или прецизионный позиционирующий стол, преобразует электрическую энергию непосредственно в прямолинейное механическое движение. Благодаря устранению промежуточных передаточных механизмов он обладает упрощенной конструкцией, длинным ходом, высокой ускорением, быстрым откликом и исключительной точностью. В результате он широко используется в полупроводниковой промышленности, производстве аккумуляторов для новых источников энергии, производстве электроники 3C, прецизионной обработке, контрольно-измерительном оборудовании, лазерной резке и сварке, машинах для нанесения покрытий и диспенсеров, станках с ЧПУ и гравировальных машинах.Подробности
- Настраиваемый высокоточный линейный двигательСерия TLSA-140-C1 представляет собой высокоточный и жесткий линейный двигатель с настраиваемой длиной, подходящий для точной автоматизации, полупроводникового оборудования, промышленной обработки и линейных платформ. Как ключевой компонент передачи в высокоточном автоматизированном оборудовании, линейные модули играют все более важную роль в области промышленной автоматизации, помогая компаниям достичь автоматизированного производства, повысить эффективность и качество, а также снизить затраты и уровень ошибок.Подробности
Как выбрать модуль с линейным двигателем

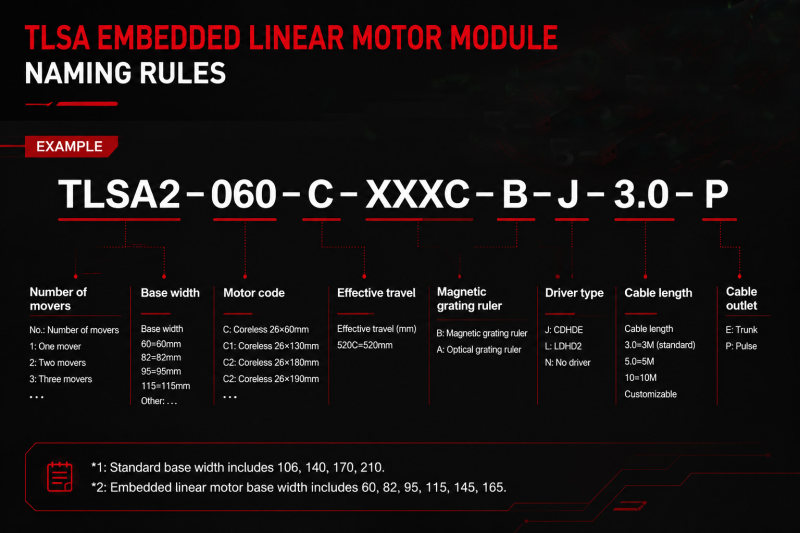

На следующих изображениях представлены варианты выбора линейных двигателей; длина может быть настроена в соответствии с потребностями заказчика.
Модуль с линейным двигателем и модуль с ходовым винтом
Модули с линейным двигателем и модули с ходовым винтом имеют собственное технологическое назначение. Первые характеризуются высокой скоростью, высокой точностью, длительным сроком службы и низкими требованиями к техническому обслуживанию, что делает их подходящими для высококлассного автоматизированного оборудования. Вторые, напротив, обладают зрелой конструкцией, низкой стоимостью и простотой установки и широко применяются в стандартном промышленном автоматизированном оборудовании. При выборе модуля необходимо учитывать несколько факторов, включая фактические условия эксплуатации, характеристики нагрузки и бюджетные ограничения.
Сравнение принципов работы линейных модулей
Модуль с линейным двигателем преобразует электрическую энергию непосредственно в линейное движение посредством электромагнитной силы, устраняя необходимость в шарико-винтовых передачах, ремнях или зубчатых передачах. В сочетании с прецизионными направляющими и системой обратной связи замкнутого контура с оптическим или магнитным энкодером он обеспечивает высокоскоростное движение, точность позиционирования на уровне микронов, отсутствие люфта и длительную надежность. Эта технология прямого привода широко применяется в полупроводниковом оборудовании, прецизионном контроле, лазерной обработке и промышленной автоматизации.
Модуль с шарико-винтовой передачей использует двигатель для привода шарико-винтовой передачи через муфту, которая, в свою очередь, обеспечивает линейное перемещение рабочего стола по направляющей. Передача мощности основана на винтовой структуре, что приводит к определенному механическому износу и люфту.

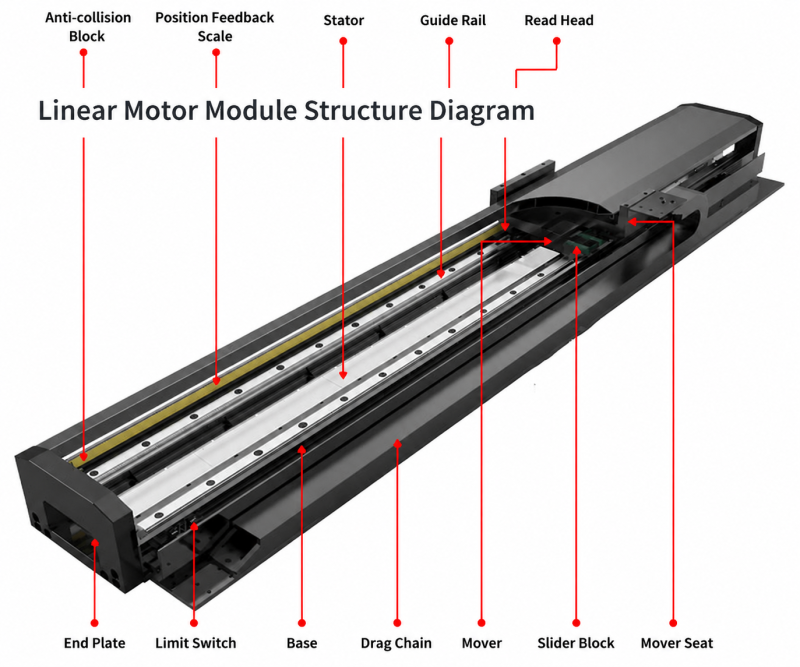

Модуль с линейным двигателем, напротив, представляет собой бесконтактное приводное устройство, состоящее из статора (обычно постоянного магнита) и подвижной части (катушки). Подвижная часть непосредственно создает тяговое усилие в линейном направлении, не требуя промежуточной механической конструкции; это «система прямого привода».
Применение линейного привода

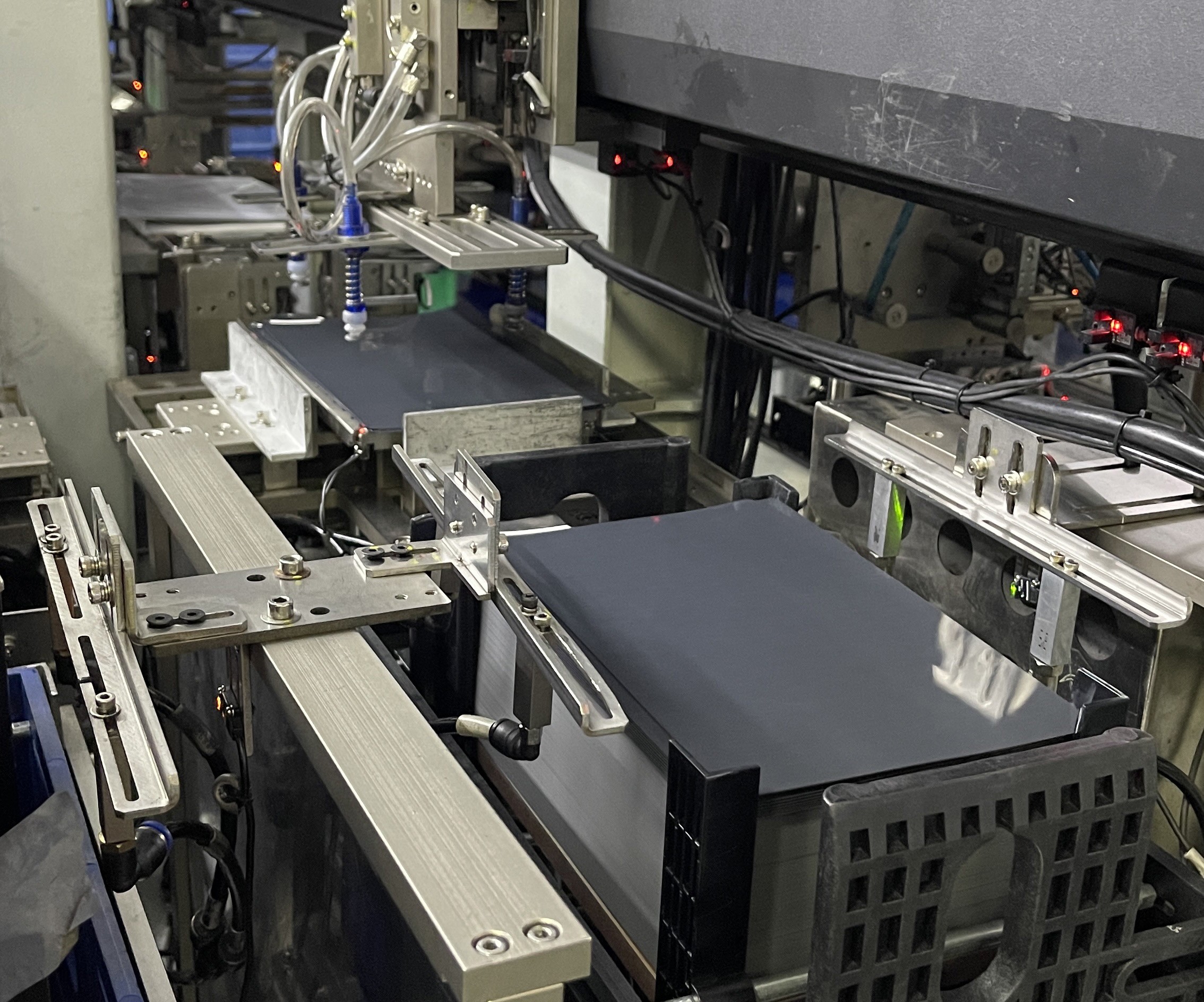

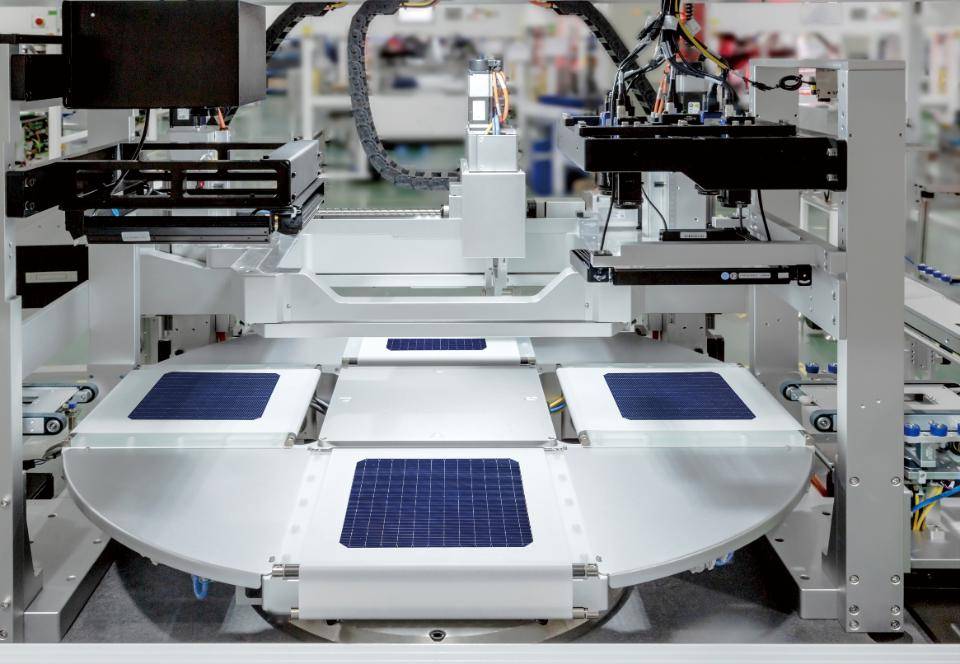

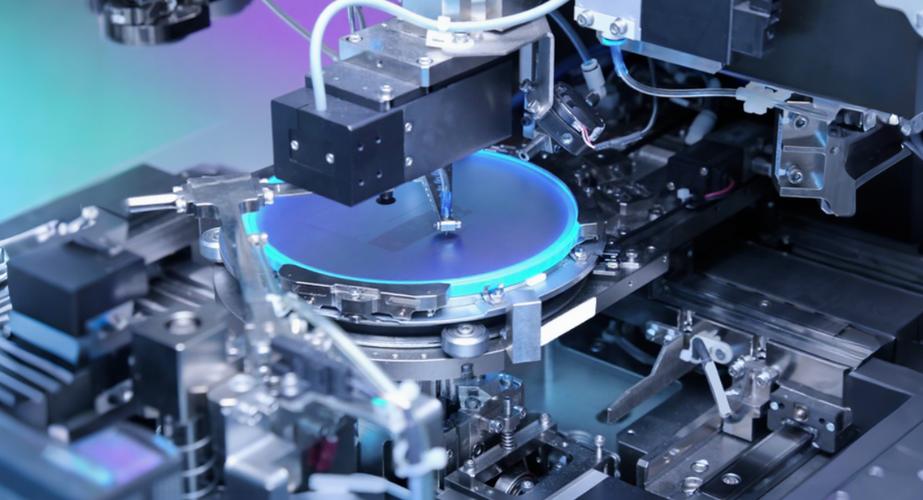

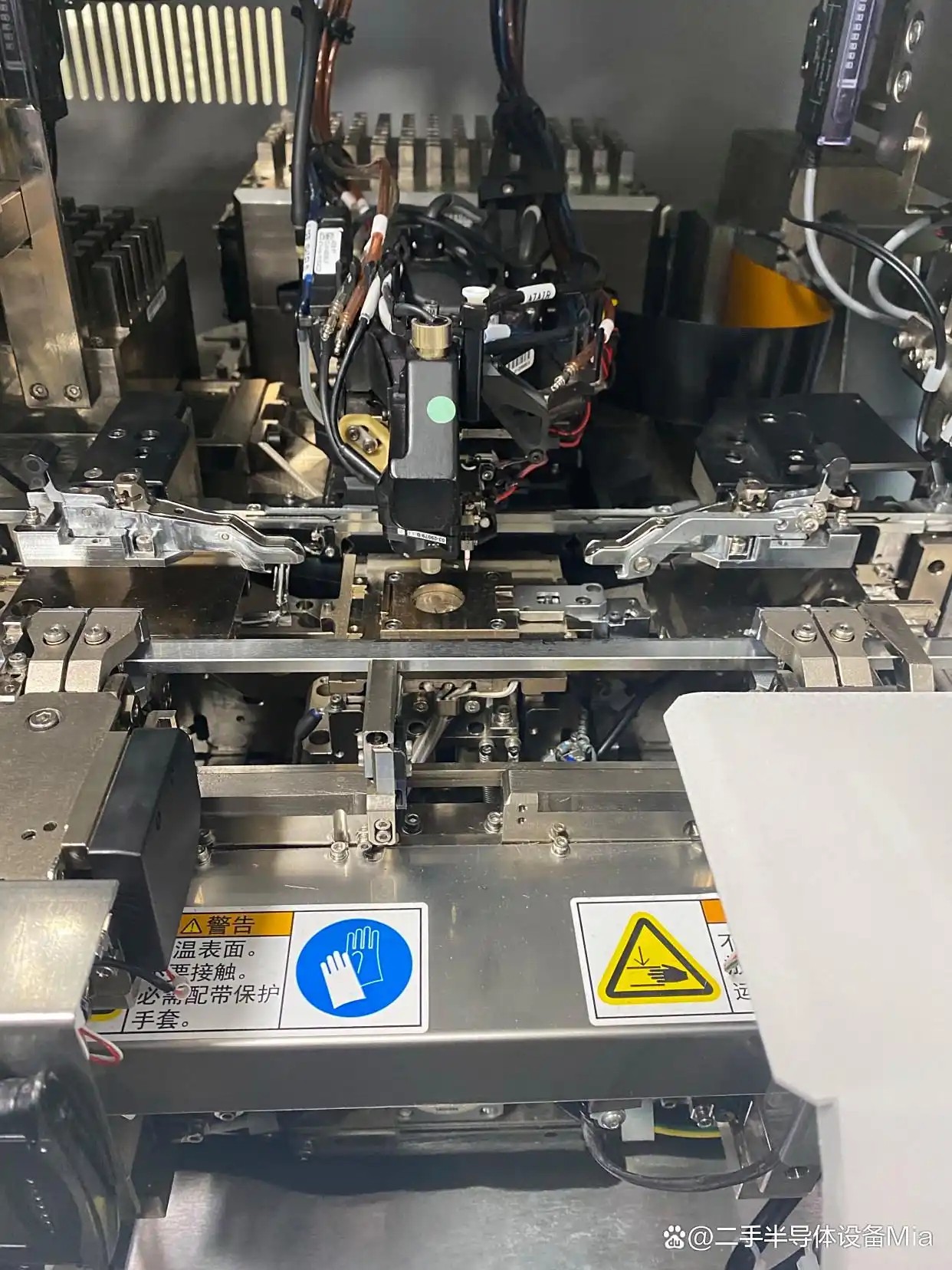

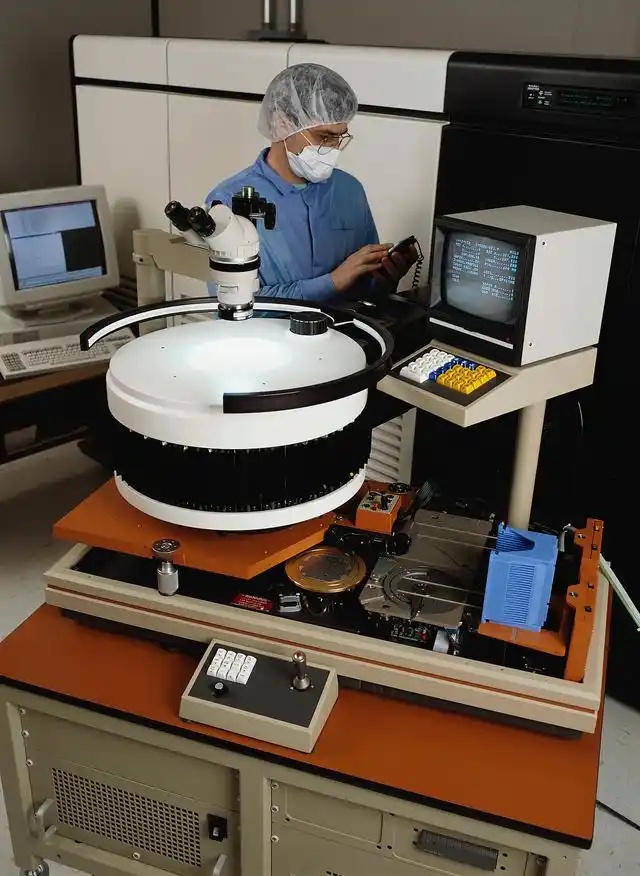

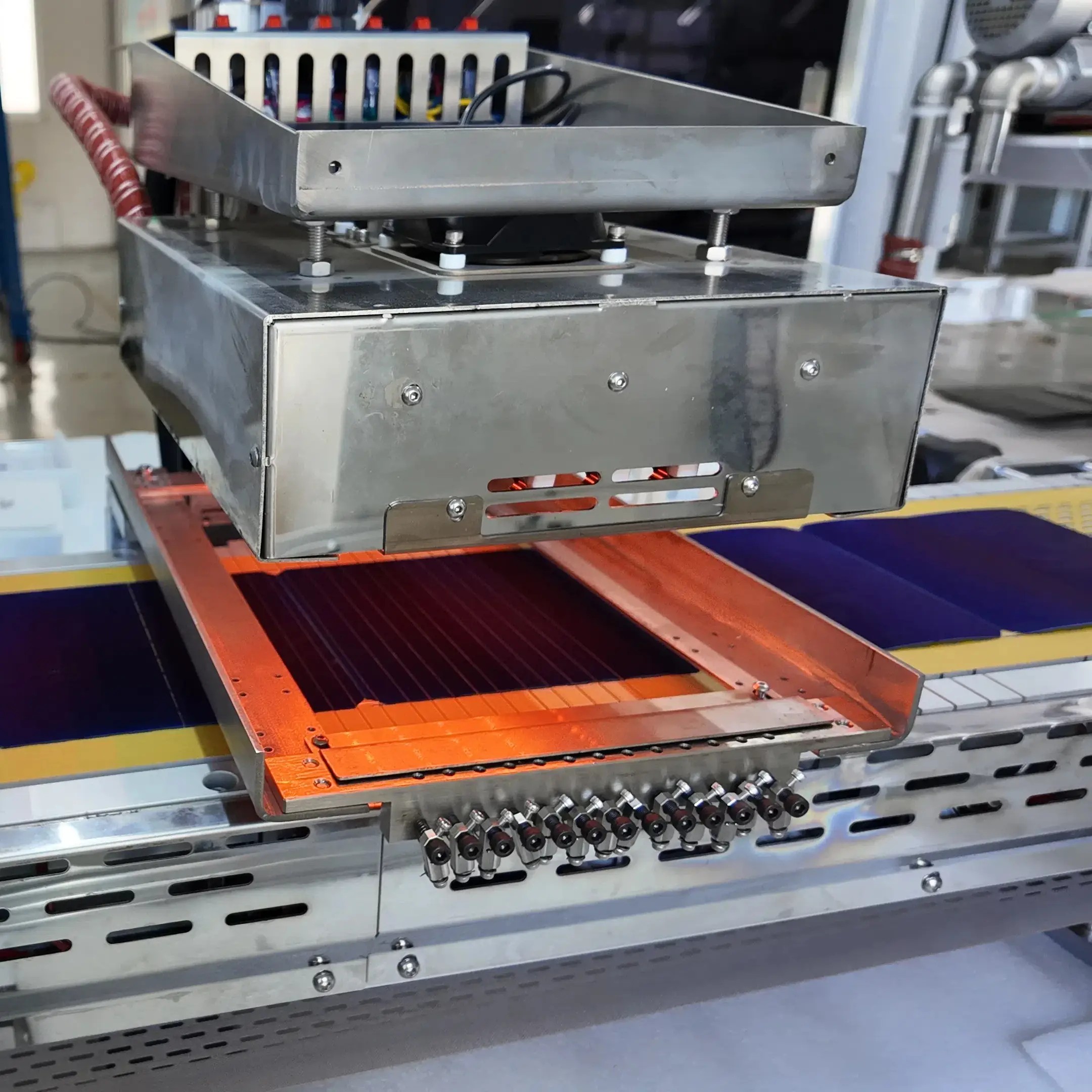

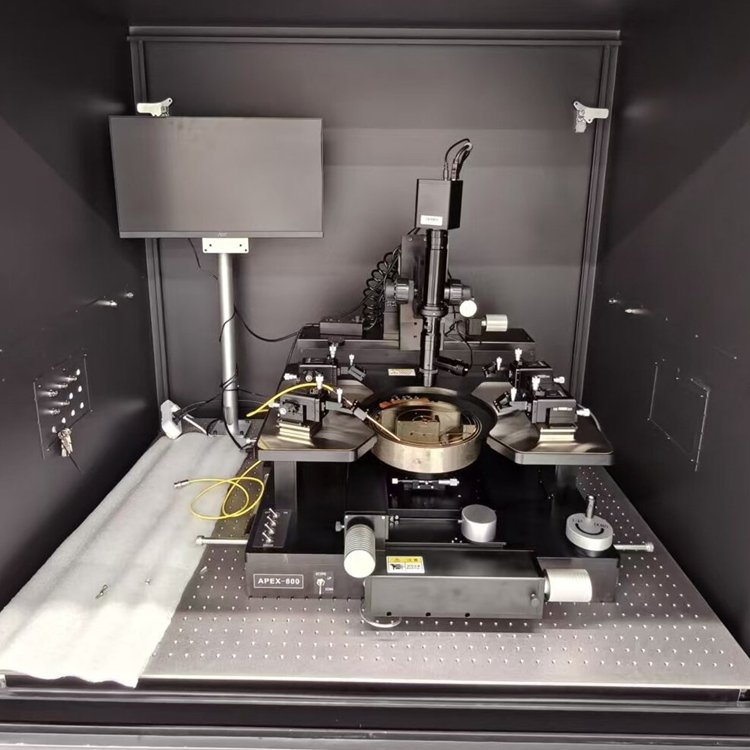

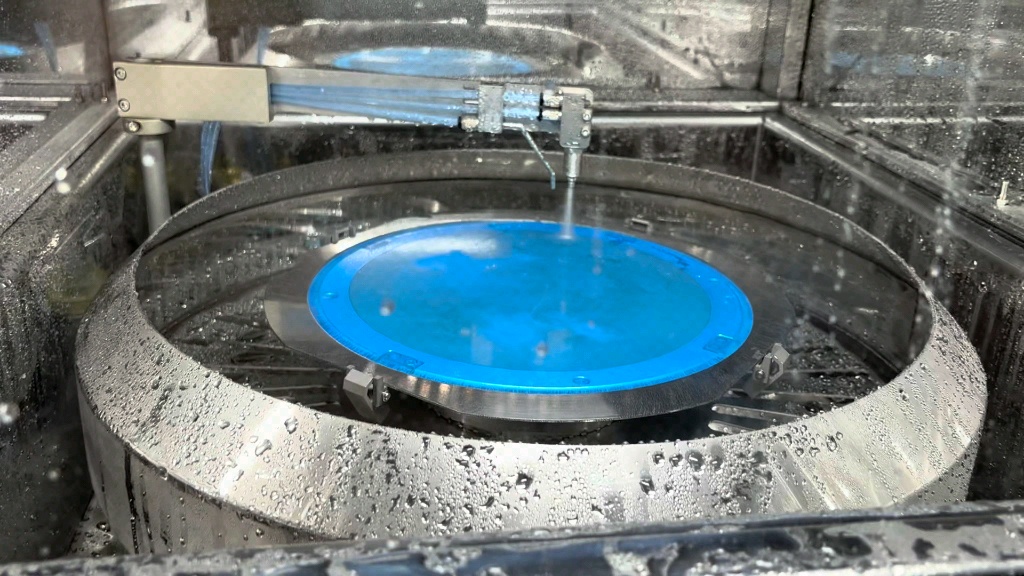

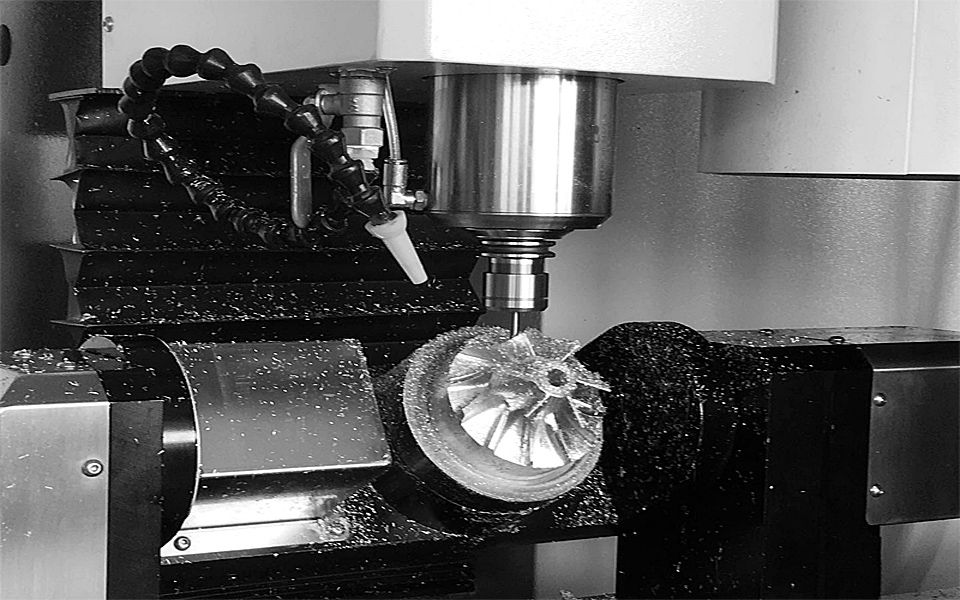

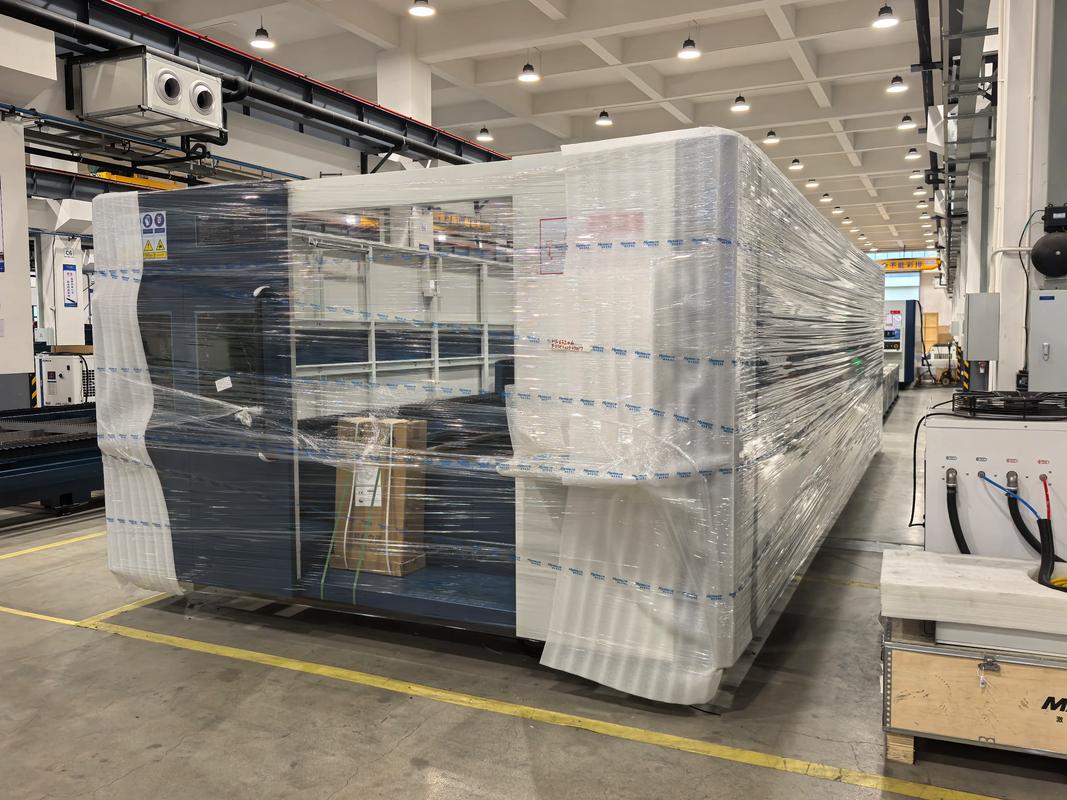

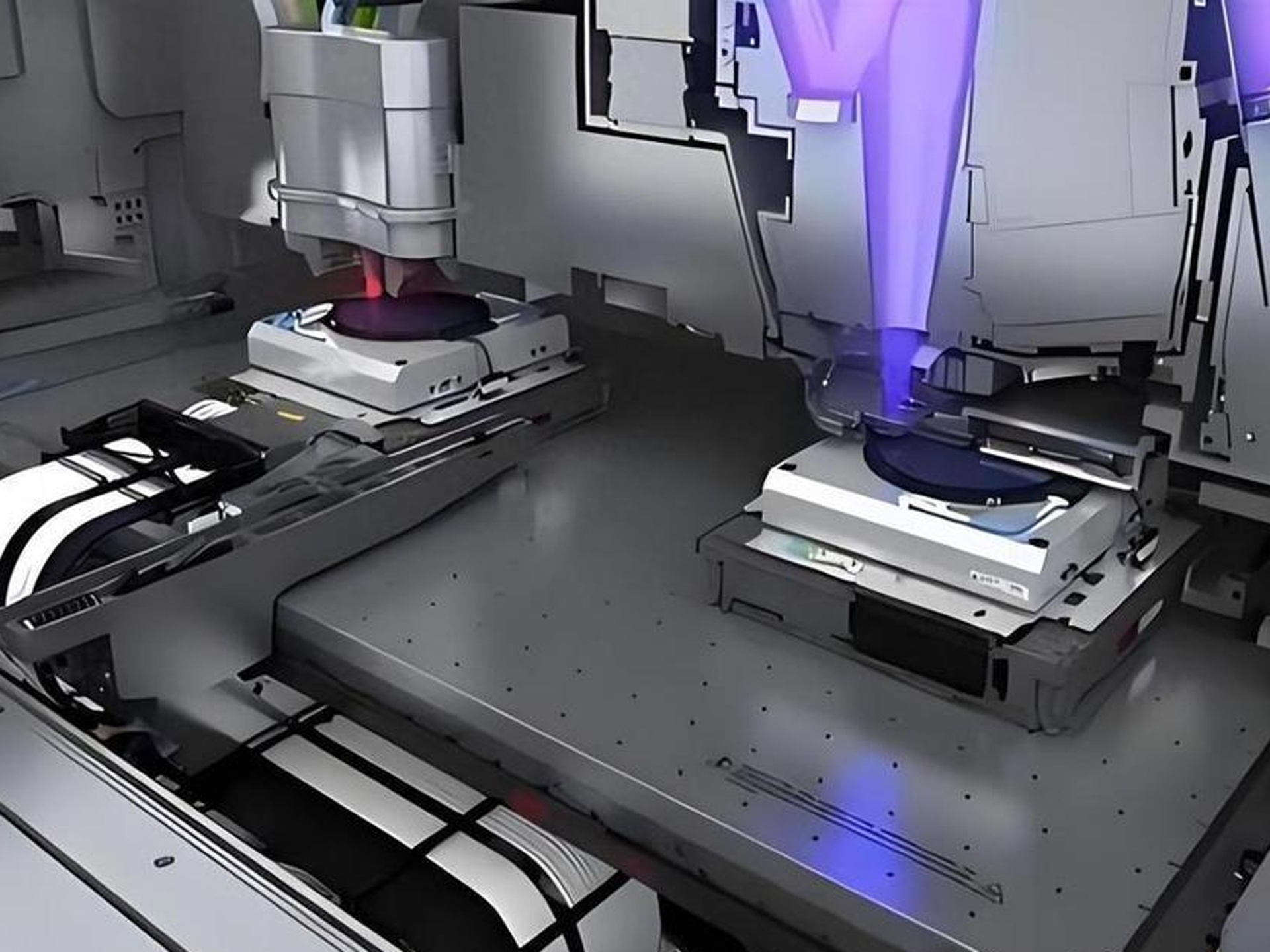

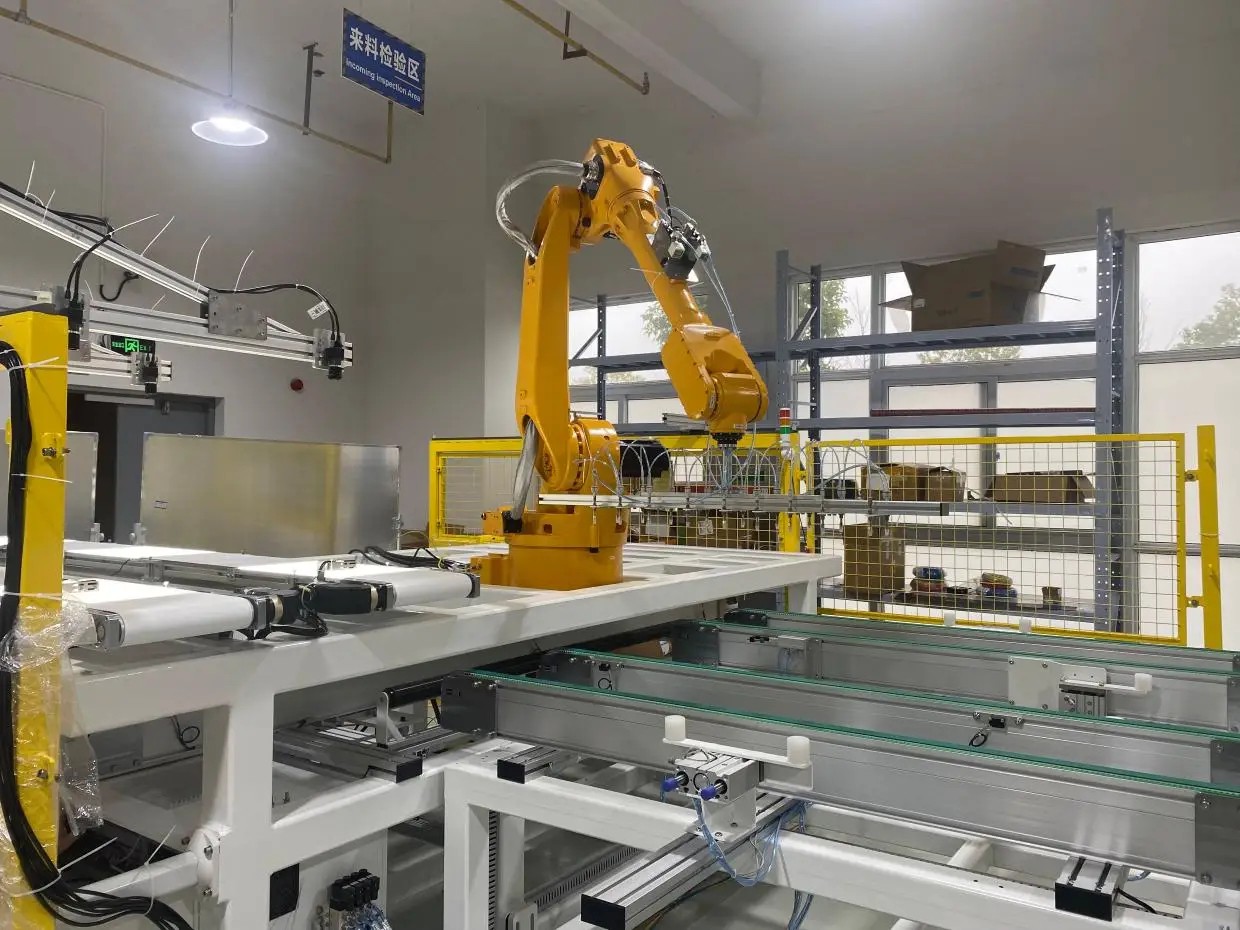

Модули с линейным двигателем Honpine обеспечивают работу высокоточных систем перемещения в полупроводниковом оборудовании, производстве аккумуляторов, фотоэлектрическом производстве, прецизионном контроле, лазерной обработке, медицинских устройствах и промышленной автоматизации. Технология прямого привода обеспечивает более высокую скорость, точность позиционирования на уровне микронов, длительный срок службы и низкие требования к техническому обслуживанию.
‹
›
Модули с ходовым винтом подходят для следующих сценариев:
Применения, требующие умеренной точности при высокой чувствительности к стоимости
Вертикальное перемещение или транспортировка тяжелых грузов
Повторное позиционирование на низкой или средней скорости, например дозирование, простая сборка и конвейерные системы
Ситуации, в которых к общим размерам модуля предъявляются строгие требования в условиях ограниченного пространства.
Модули с линейным двигателем подходят для следующих сценариев
Высокоскоростная транспортировка и приложения с высокочастотными пусками и остановками, например лазерная обработка и установка компонентов SMT
Высокоточное обнаружение и управление микроперемещениями, например в оптическом оборудовании и полупроводниковых процессах
Системы непрерывной работы с чрезвычайно высокими требованиями к скорости реакции и сроку службы оборудования
Применения, требующие высокой чистоты, например медицинское оборудование и биологические экспериментальные платформы.
