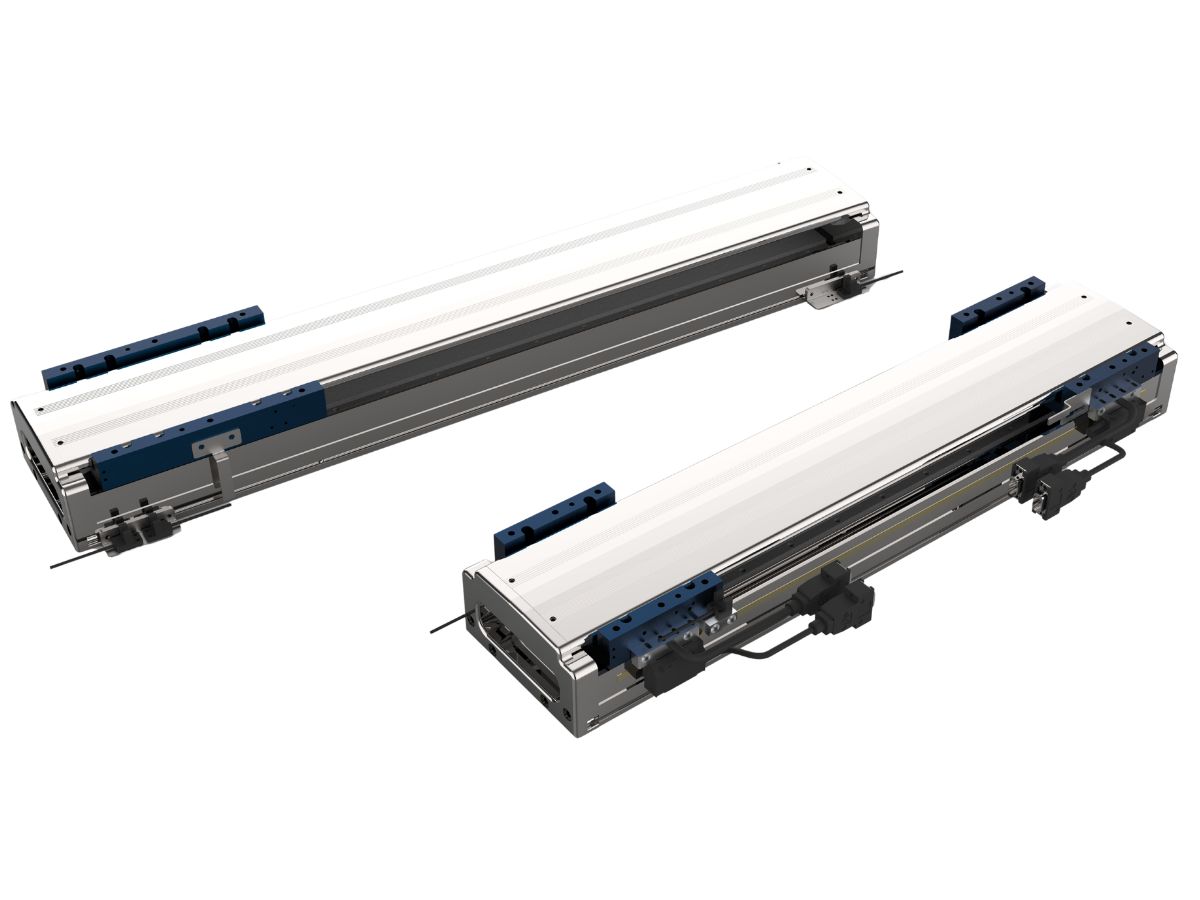

Настраиваемый высокоточный линейный двигатель

Name: Настраиваемый высокоточный линейный двигатель
SKU: -1

● Введение

Серия TLSA-140-C1 представляет собой высокоточный и жесткий линейный двигатель с настраиваемой длиной, подходящий для точной автоматизации, полупроводникового оборудования, промышленной обработки и линейных платформ. Как ключевой компонент передачи в высокоточном автоматизированном оборудовании, линейные модули играют все более важную роль в области промышленной автоматизации, помогая компаниям достичь автоматизированного производства, повысить эффективность и качество, а также снизить затраты и уровень ошибок.

Свяжитесь с нами

Особенности

Модели и параметры линейного двигателя

T(мм)
Параметр	80	128	176	224	272	320	368	416	464	512	560	608	656	704	752	800	848	896
A(мм)	46	10	34	58	22	46	10	34	58	22	46	10	34	58	22	46	10	34
Длина(мм)	240	288	336	384	432	480	528	576	624	672	720	768	816	864	912	960	1008	1056

T(мм)
Параметр	944	992	1040	1088	1136	1184	1232	1280	1328	1376	1424	1472	1520	1568	1616	1664	1712	1760
A(мм)	58	22	46	10	34	58	22	46	10	58	22	46	70	34	58	22	46	70
Длина(мм)	1104	1152	1200	1248	1296	1344	1392	1440	1488	1596	1644	1692	1740	1788	1836	1884	1932	1980

Конфигурация &Производительность Параметр

Конфигурация
Двигатель	TCL-030-C1-5.0	Длина кабеля питания：5m
Приводы	3A	Пиковый ток：12A
Обратная связь	Магнитная шкала: 1 μm разрешение Оптическая шкала: 0.5 μm разрешение	Длина кабеля
Направляющая	Тип 15 (двойные направляющие)
Параметры производительности
Тяга	Постоянная тяга：86N	Пиковая тяга：270N
длина	Линейный двигатель специальной длины, настраиваемый в соответствии с требованиями заказчика
Точность	Магнитная шкала: повторяемость ±5 μm/500 mm	Оптическая шкала: повторяемость ±2 μm/500 mm
Прямолинейность	±5μm/300mm
Вес	Ход 80 мм: 5,8 кг (каждые дополнительные 48 мм хода добавляют 0,75 кг)
Режим установки	Горизонтальная / боковая установка
