Моментный двигатель с прямым приводом

Точность позиционирования зависит от разрешения энкодера и требований конкретного применения. Каждый прямоприводный двигатель HONPINE проходит испытания с использованием лазерного интерферометра при полном вращении на 0°–360° для проверки угловой точности, точности позиционирования, повторяемости и двунаправленной погрешности позиционирования. Все опубликованные технические характеристики основаны на фактических лабораторных измерениях.

Да. HONPINE предоставляет индивидуальные решения для монтажных размеров, диаметров полых валов, типов энкодеров, удерживающих тормозов, способов охлаждения, степеней защиты и электрических интерфейсов. Наша инженерная команда тесно сотрудничает с клиентами для оптимизации характеристик двигателей с учетом конкретных конструкций станков и условий эксплуатации.

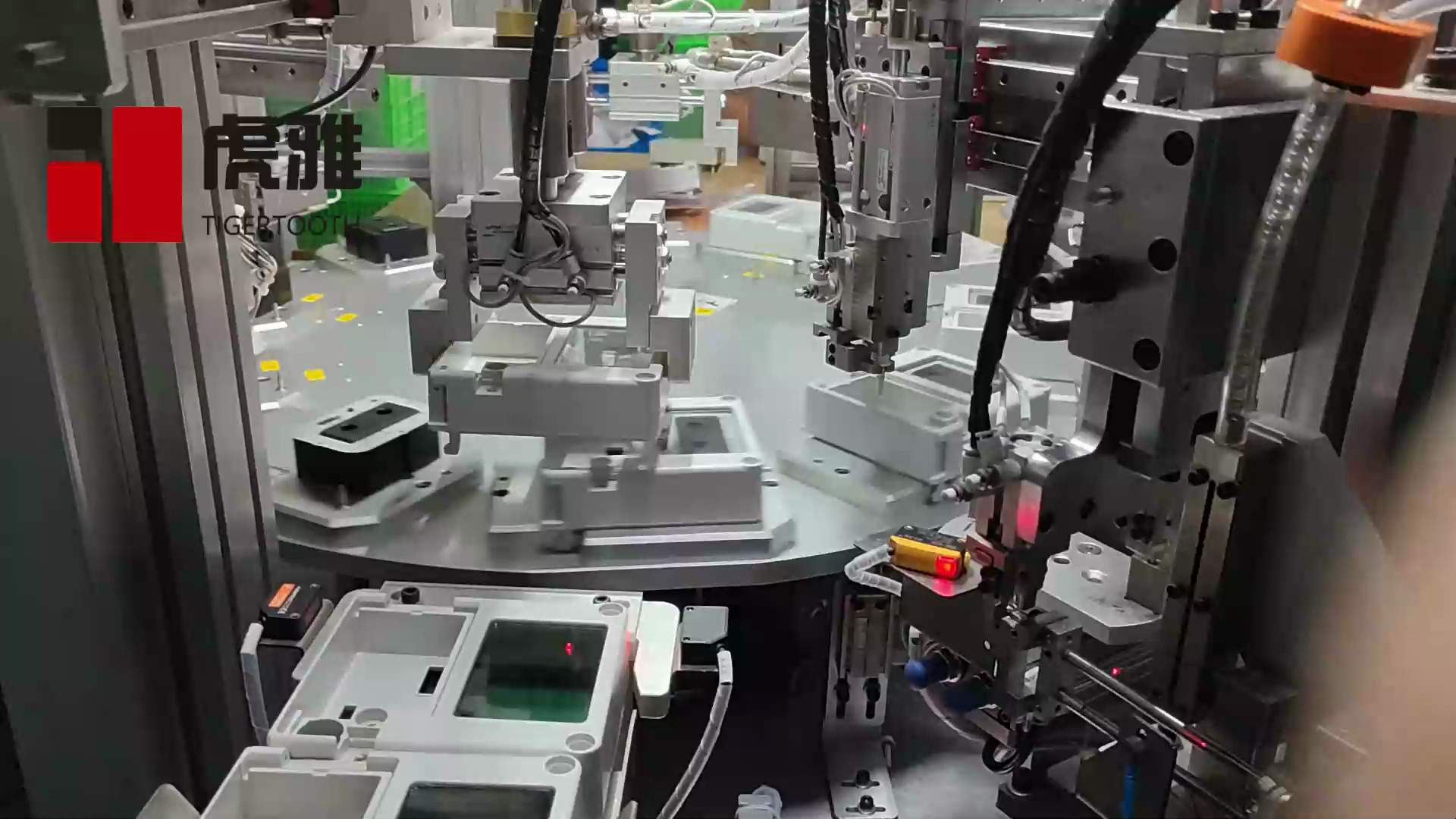

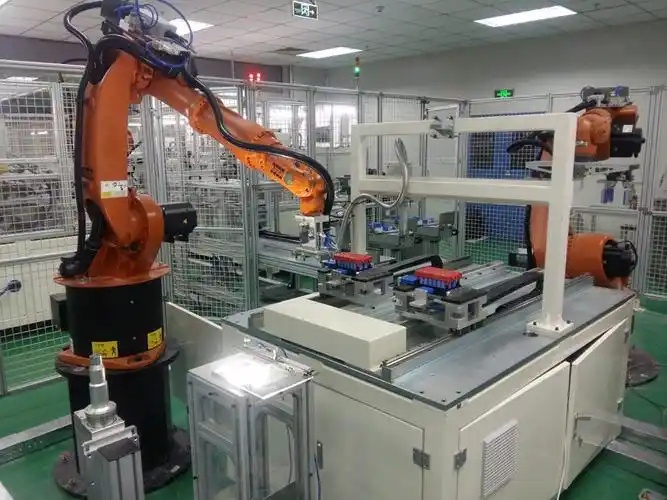

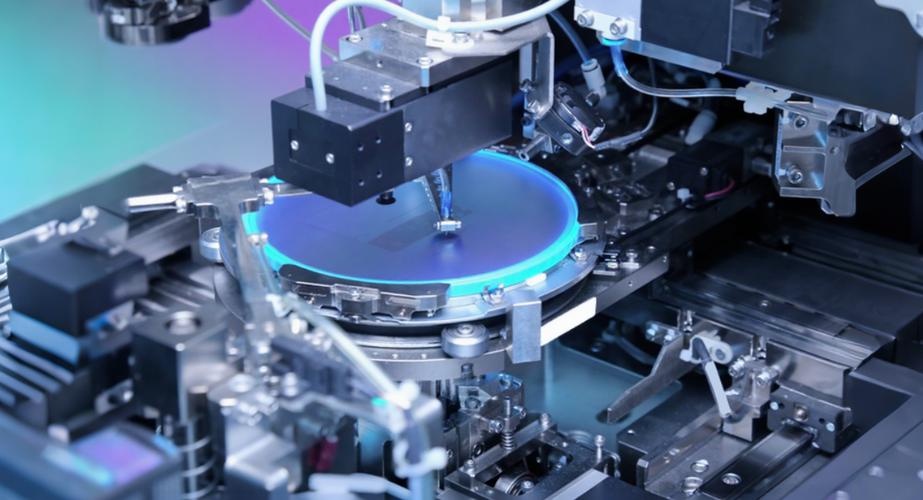

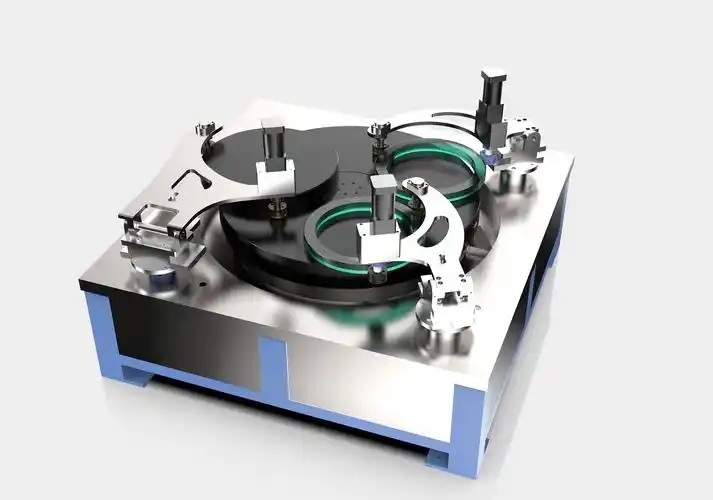

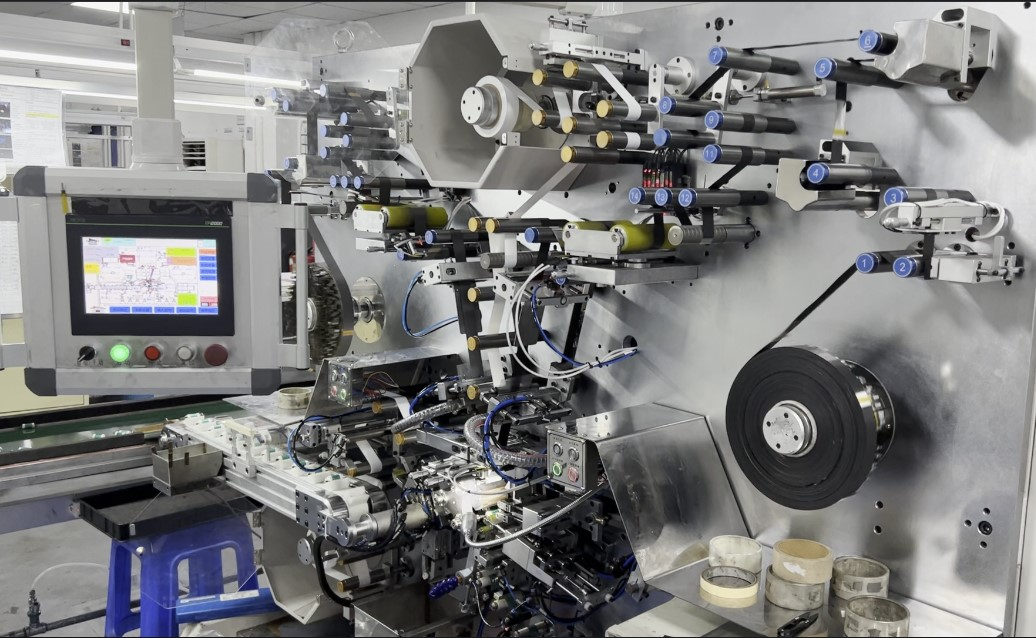

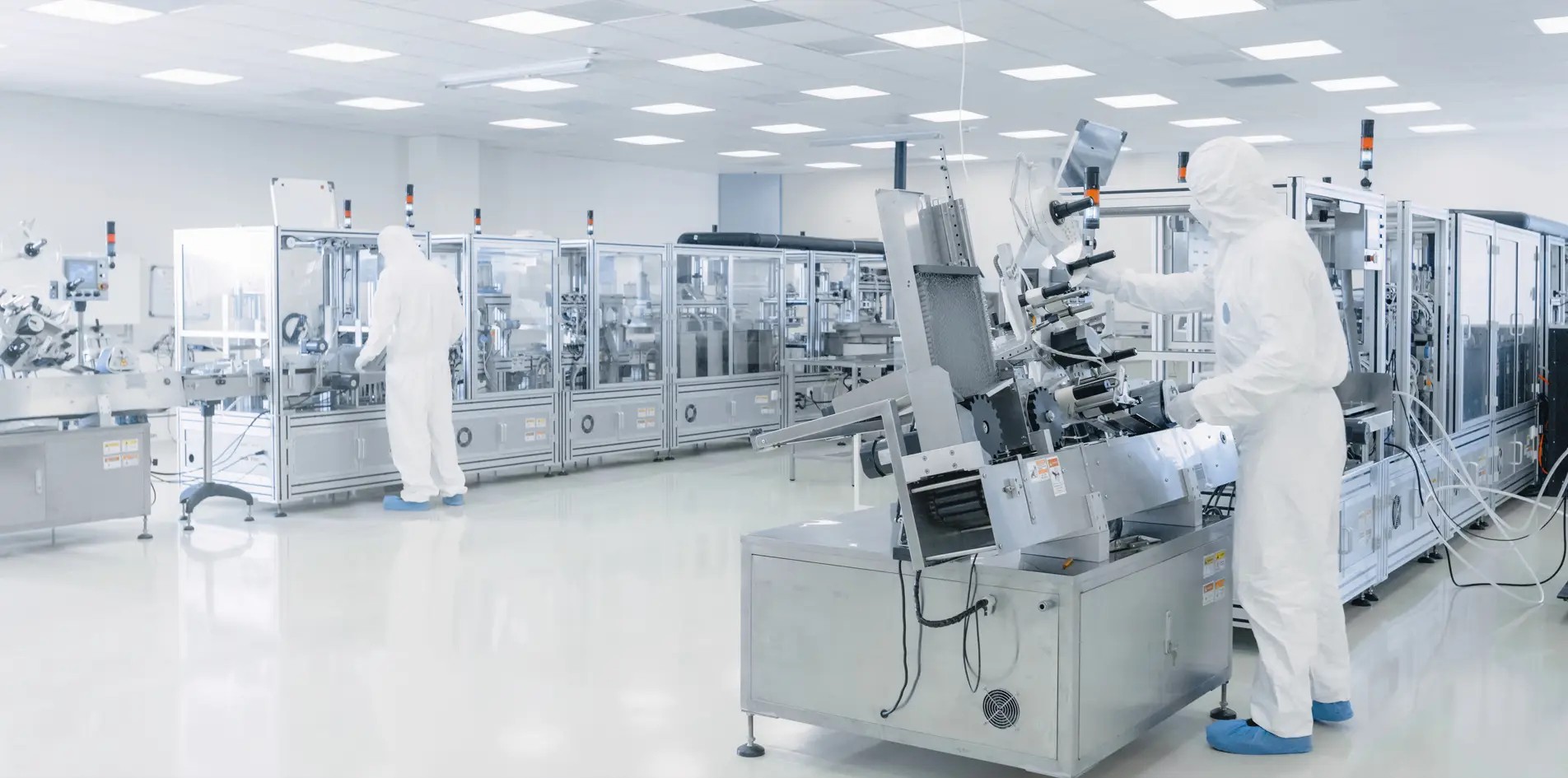

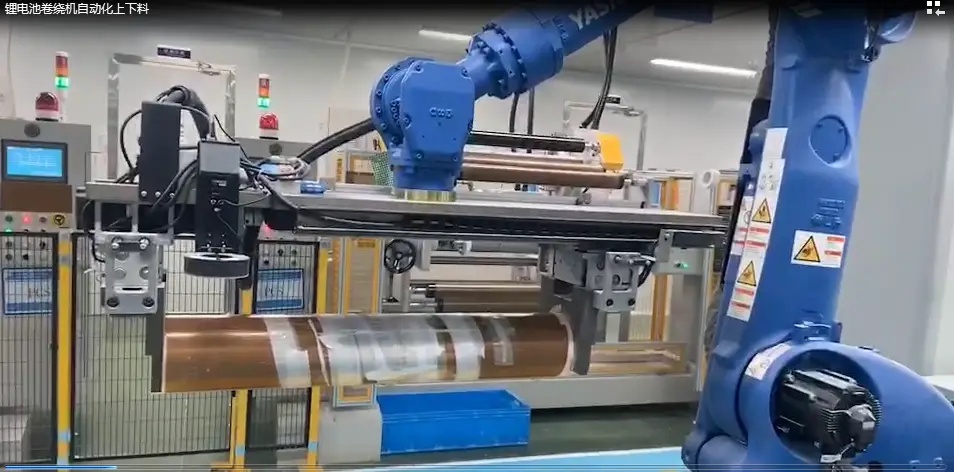

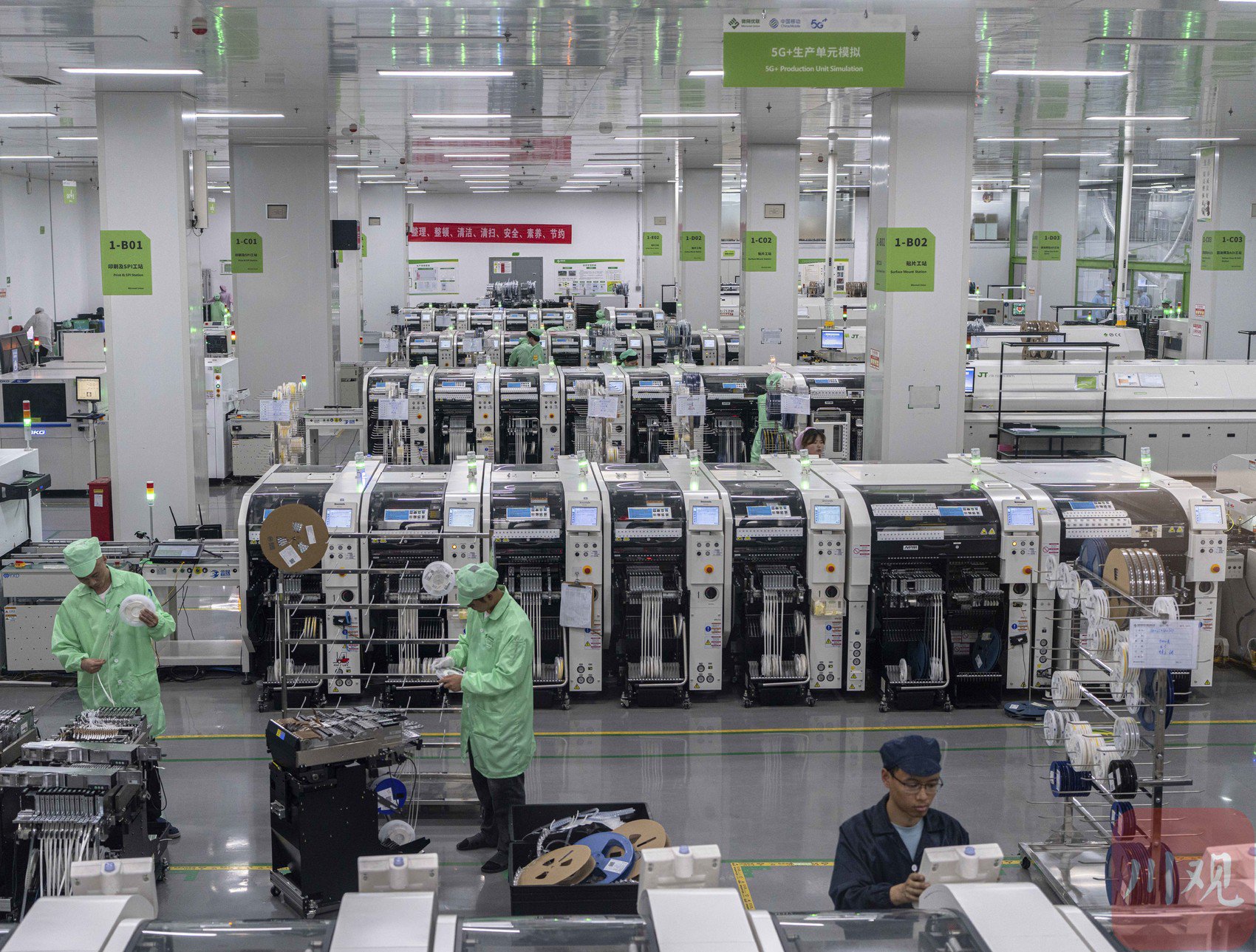

Двигатели с прямым приводом HONPINE широко используются в производстве полупроводников, прецизионных станках с ЧПУ, оборудовании для оптического контроля, производстве литиевых аккумуляторов, автоматизации фотоэлектрической отрасли, медицинском оборудовании, аэрокосмических системах, робототехнике и высокоскоростной промышленной автоматизации, где необходимы нулевой люфт и высокая точность позиционирования.

При выборе подходящего двигателя с прямым приводом необходимо оценить постоянный крутящий момент, пиковый крутящий момент, максимальную скорость, инерцию нагрузки, разрешение энкодера, точность позиционирования, размер полого вала и монтажное пространство. Предоставьте информацию о вашем применении, и инженеры HONPINE порекомендуют наиболее подходящий двигатель и оптимизируют производительность системы.

Выбор зависит от требований к производительности. Двигатели с прямым приводом обеспечивают нулевой люфт, исключительную жесткость и сверхвысокую точность позиционирования для высокоточных вращательных движений. Приводы Harmonic Drive обеспечивают значительно более высокую плотность крутящего момента в компактном корпусе, что делает их идеальными для роботизированных сочленений и систем управления движением, требующих высокого передаточного отношения. HONPINE предлагает обе технологии и поможет определить оптимальное решение для вашего применения.

DD-двигатели также могут быть установлены тремя основными способами: горизонтально, в перевернутом положении и с боковым креплением.
При боковой установке важно учитывать, равномерно ли распределена нагрузка. Когда нагрузка перемещается в разные положения, крутящий момент, вызванный центром тяжести, может повлиять на крутящий момент DD-двигателя. При необходимости можно установить тормоз.

DD-двигатели также могут быть установлены тремя основными способами: горизонтально, в перевернутом положении и с боковым креплением.
При боковой установке важно учитывать, равномерно ли распределена нагрузка. Когда нагрузка перемещается в разные положения, крутящий момент, вызванный центром тяжести, может повлиять на крутящий момент DD-двигателя. При необходимости можно установить тормоз.

Каждый двигатель HONPINE с прямым приводом проходит комплексную проверку качества перед поставкой. Электрические характеристики, выходной крутящий момент, эффективность, повышение температуры и точность позиционирования проверяются с использованием профессионального лабораторного оборудования. Кривые характеристик и данные контроля формируются автоматически, что гарантирует соответствие каждого двигателя опубликованным спецификациям и стабильную работу в сложных промышленных условиях.

Степень защиты линейных двигателей и DD-моторов обычно составляет IP40 или IP20. Более высокие уровни защиты требуют индивидуального изготовления. Кроме того, среда установки должна быть чистой, без металлических стружек и попадания намагничивающихся частиц.

Линейные модули и DD-моторы обычно используются в высокоточных приложениях. Максимальный крутящий момент может использоваться для кратковременного ускорения или замедления нагрузки, обычно менее 1 секунды. Непрерывный крутящий момент используется для длительной работы нагрузки.

Согласно формулам F=ma и F=μmg, при одинаковом ускорении и коэффициенте трения масса m нагрузки влияет на требование к тяге линейного модуля. Согласно формуле T=Iα, при одинаковом угловом ускорении момент инерции нагрузки влияет на требование к крутящему моменту двигателя прямого привода. Следовательно, чем ближе распределение нагрузки к оси вращения, тем меньше момент инерции и тем ниже требуемый крутящий момент.

Для DD-двигателей схожего размера:
DD-двигатели с внутренним ротором обладают меньшим моментом инерции и обычно применяются для малых нагрузок, высоких скоростей и ускорений.

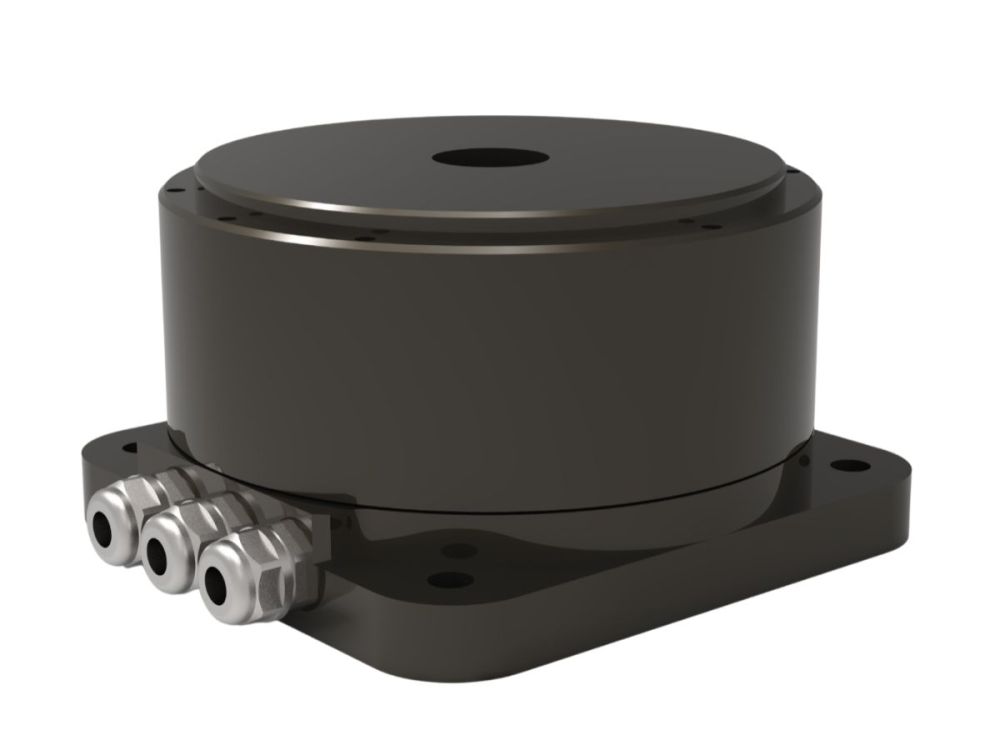

DD-двигатели с внешним ротором имеют больший момент инерции и обычно используются для больших нагрузок, средних скоростей и ускорений.
В большинстве случаев, если крутящий момент и скорость достаточны, DD-двигатели с внутренним и внешним ротором могут быть взаимозаменяемыми.

Да, линейные двигатели и двигатели прямого привода могут использоваться в чистых помещениях. Многие полупроводниковые приложения уже используют линейные двигатели. Например, на заводах по производству пластин высокоточные литографические машины размещаются в чистых помещениях класса 10, а линейные двигатели применяются в многоосевых позиционирующих платформах для достижения субмикронной точности с нанометровым разрешением.

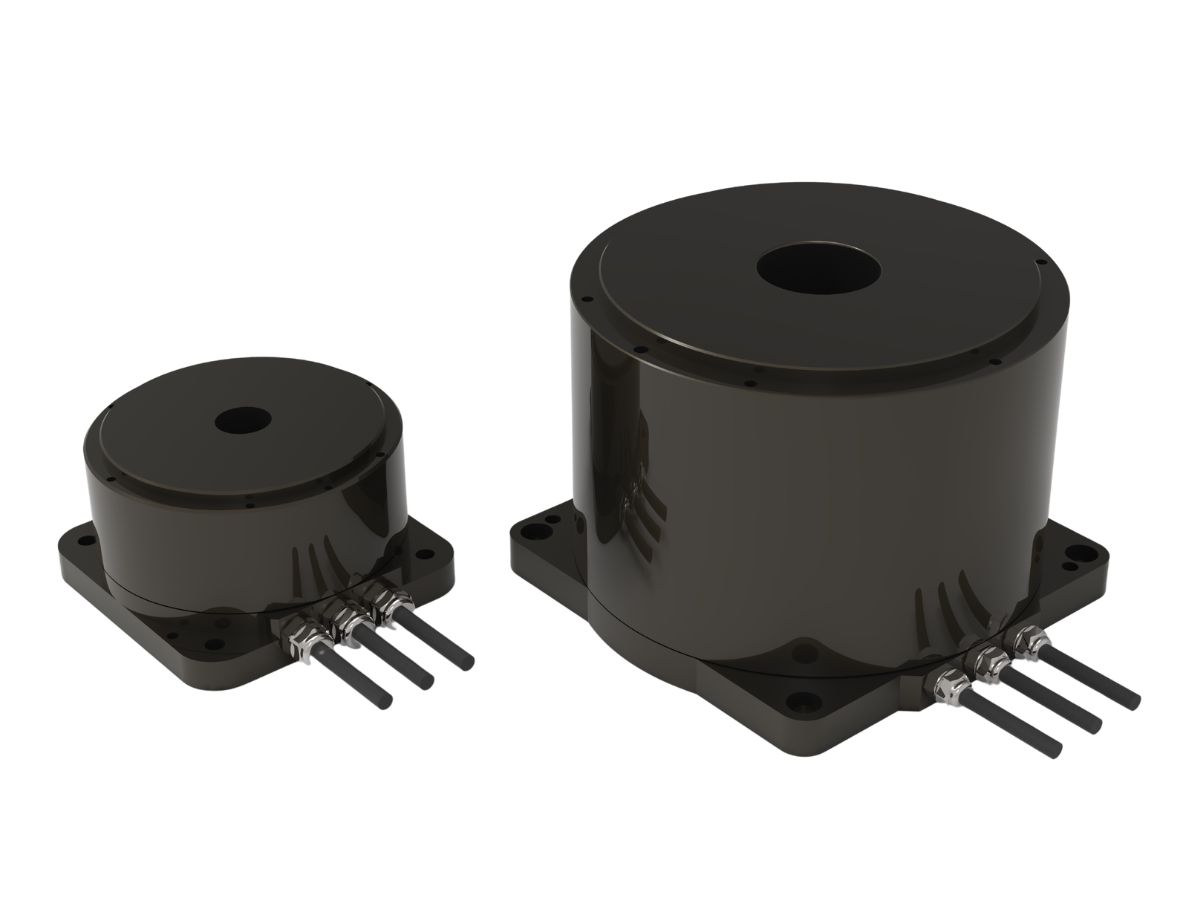

Двигатель с прямым приводом (DD) представляет собой прецизионный вращательный двигатель, который приводит нагрузку непосредственно, без редуктора, ремня или других компонентов механической передачи. Благодаря устранению механического люфта двигатели с прямым приводом обеспечивают более высокую точность позиционирования, более быструю реакцию, большую жесткость и меньшее техническое обслуживание по сравнению с традиционными системами серводвигателей. Двигатели с прямым приводом HONPINE предназначены для применений, требующих сверхточного вращательного движения, включая оборудование для производства полупроводников, поворотные столы с ЧПУ, системы оптического контроля, медицинские устройства и промышленную автоматизацию.

Каждый прямоприводной двигатель HONPINE проходит проверку в условиях реальных лабораторных испытаний, а не только теоретических расчётов. С помощью высокоточных анализаторов мощности и лазерных интерферометров мы проверяем крутящий момент, скорость, эффективность, повышение температуры, точность позиционирования, повторяемость и угловую точность перед отгрузкой. Полные рабочие характеристики и отчёты об испытаниях обеспечивают надёжную и прозрачную оценку рабочих параметров продукции.

По сравнению с традиционными серводвигателями и редукторами двигатели с прямым приводом не используют механическую передачу, что обеспечивает отсутствие люфта, более высокую точность позиционирования, более быстрое ускорение, более тихую работу и снижает потребность в техническом обслуживании. Компактная конструкция также упрощает интеграцию в станок и прокладку кабелей, что делает такие двигатели идеальными для высокотехнологичной автоматизации и прецизионного производства.

Линейные модули могут быть установлены тремя основными способами: горизонтально, в перевернутом положении и с боковым креплением. Кроме того, если установлено устройство балансировки нагрузки, линейный модуль также может быть установлен вертикально.

Двигатели с внутренним ротором отличаются меньшей инерцией ротора и более быстрым динамическим откликом, что делает их подходящими для высокоскоростных и облегченных применений. Двигатели с внешним ротором обеспечивают больший эффективный радиус и более высокую удельную плотность крутящего момента, поэтому они лучше подходят для работы с тяжелыми нагрузками и роторных систем с высокой инерцией. Инженеры HONPINE могут рекомендовать оптимальную конфигурацию с учетом ваших требований к крутящему моменту, скорости и нагрузке.
