● Введение

Мы специализируемся на изготовлении прецизионных зубчатых колес по индивидуальному заказу, опираясь на опытную инженерную команду и более чем 30 современных CNC станков для зубонарезания, импортированных из Соединенных Штатов, Японии и от ведущих отечественных поставщиков. Наши интегрированные производственные возможности включают нарезание спиральных конических колес, притирку, шлифование и фрезерование зубьев, а также оснащены притирочными станками Oerlikon для зубчатых колес, шлифовальными станками для конических колес и прецизионным контрольно-измерительным оборудованием. Мы предоставляем услуги полного цикла от сырья до готовой продукции как для прототипов, так и для серийного производства.
Наши прецизионные зубчатые колеса широко используются в станках, редукторах, БПЛА, гуманоидных роботах, горнодобывающем оборудовании, нефтегазовом оборудовании, системах химической переработки, печатном оборудовании, морских применениях и других высокоточных системах передачи.
Технические характеристики: Модуль 0.5–30 mm | Диаметр 10–800 mm | Точность DIN 5–8 | Типы зубчатых колес: прямозубые, косозубые, конические, червячные и специальные зубчатые колеса.
Свяжитесь с нами

Особенности

1. Контроль прецизионной обработки

Для обеспечения исключительной точности применяются передовые процессы шлифования зубчатых колес:

  • Погрешность профиля зуба контролируется в пределах ±0.01 mm

  • Отклонение по линии зуба поддерживается на уровне ≤ 0.005 mm/m

  • Подходит для высокоточных применений, таких как CNC станки, роботизированные сочленения и прецизионное автоматизированное оборудование


2. Технология обработки поверхности

Для повышения производительности и долговечности:

  • Процессы цементации и закалки повышают твердость поверхности зубьев

  • Дробеструйная обработка улучшает износостойкость и усталостную прочность

  • Дополнительная азотирование обеспечивает повышенную коррозионную стойкость и более длительный срок службы


3. Возможность индивидуального проектирования

Мы предлагаем индивидуальные решения для зубчатых колес на основе требований заказчика, включая:

  • Ограничения по монтажному пространству

  • Требования к передаточному отношению

  • Требования к рабочей скорости

  • Условия нагрузки и крутящего момента

Могут быть спроектированы и изготовлены нестандартные зубчатые колеса, включая:

  • Колеса со смещением профиля

  • Двухкосозубые (шевронные) колеса

  • Специальные конструкции передаточных зубчатых колес

  • Прецизионные зубчатые компоненты для конкретных применений

Благодаря комплексным производственным возможностям и строгому контролю качества мы поставляем высокопроизводительные прецизионные зубчатые колеса, отвечающие строгим требованиям современного промышленного, робототехнического, аэрокосмического и автоматизационного применения.


Характеристики

Лист 1

ТипыСтатус поставкиМодуль(M)Диаметры(mm)Точность(DIN)
Прямозубые конические шестерниКовкаM0.5-M15Φ10~500DIN8-9
ПланированиеM0.5-M15中10~φ500DIN7-9
ИзмельчениеM0.5-M15φ10~φ600DIN5-6
5-осевая обработкаM35 Max.φ2500  Max.DIN3-6

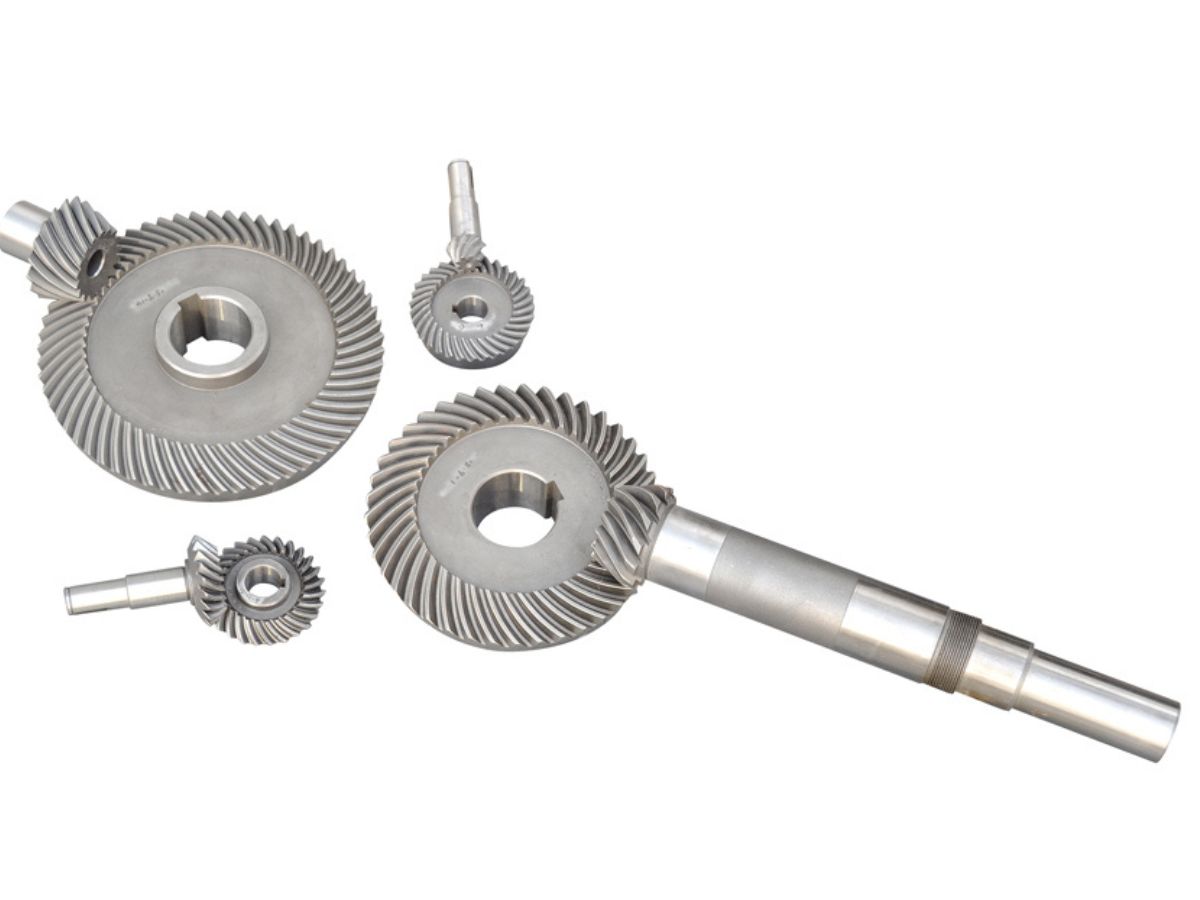

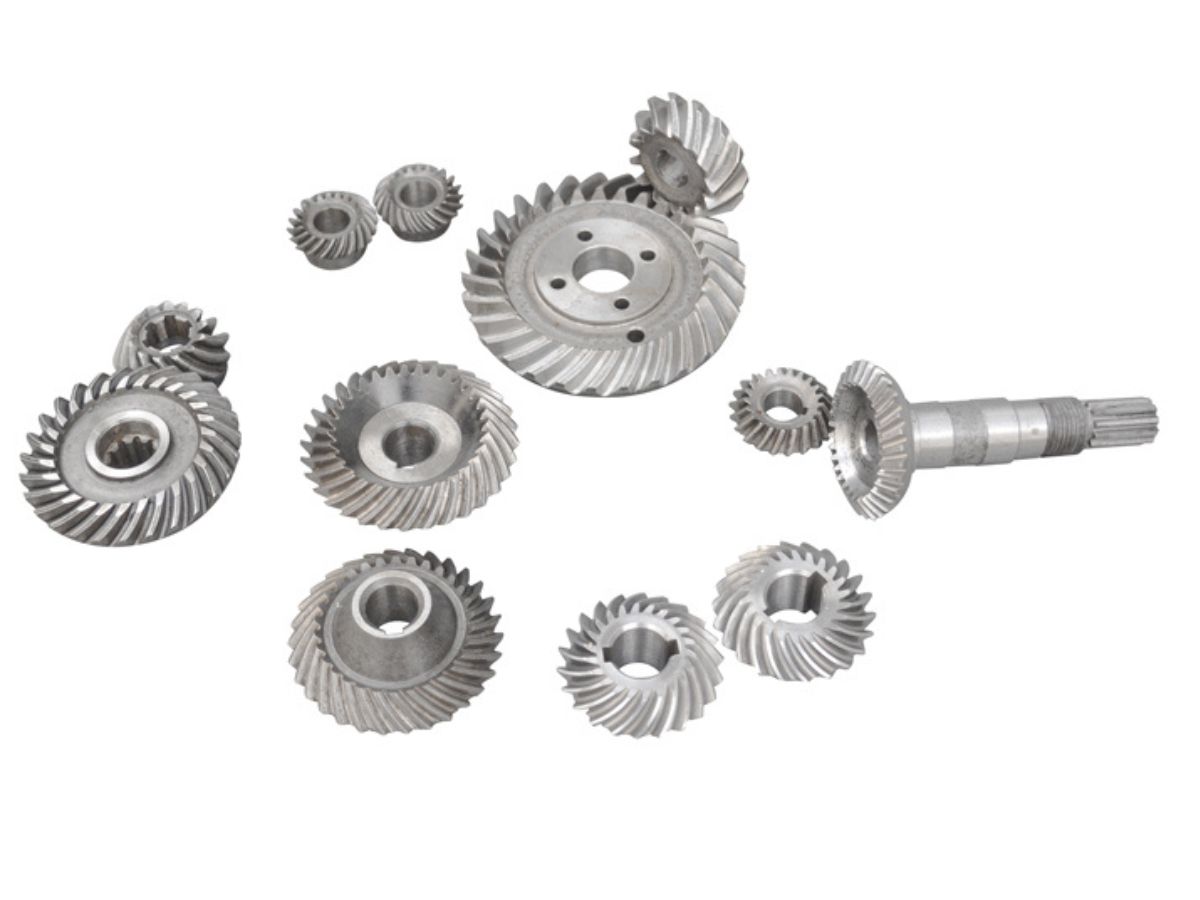

Спиральные конические шестерниПритирка(Gleason)M0.5-M15φ10~φ700DIN7-8
Шлифование(Gleason)M0.5-M30Φ10~1600DIN5-6
Твердое резание(Klingelnberg)M3.0-M30φ200~φ2500DIN5-6
5-осевая обработка(Gleason)M35 Max.φ2500  Max.DIN3-6
5-осевая обработка(Klingelnberg)M35 Max.φ2500  Max.DIN3-6
Гипоидные конические шестерниПритиркаM0.5-M15φ20~中600DIN8-9
ИзмельчениеM0.5-M15φ20~φ600DIN5-7
Коронные конические шестерниПритиркаM0.5-M20φ10~中1600DIN7-8
ИзмельчениеM0.5-M20φ10~φ1600DIN5-7
Нулевые конические шестерниИзмельчениеM0.5-M30φ20~1600DIN5-7
Митерные конические шестерниИзмельчениеM0.5-M30Φ20~Φ1600DIN5-7


Лист 2

ТипыСтатус поставкиМодуль(M)Диаметры(mm)Точность(DIN)
Прямозубые цилиндрические шестерниТонкое зубофрезерованиеM0.3-M6.0Φ10~φ400DIN5-6
Power SkivingM0.3-M6.0Φ10~φ600DIN5-6
Зубофрезерование+зубошевингM0.3-M8.0Φ10~φ800DIN7-8
Зубофрезерование+шлифованиеM0.5-M25φ10~φ2500DIN5-6
Фрезерование+шлифованиеM3.0-M30φ50~φ2500DIN5-6
5-осевая обработкаM35 Max.Φ2500 Max.DIN3-6
Черновое зубофрезерование/фрезерованиеM35 Max.Φ18000 MaxDIN8-9
Косозубые шестерниТонкое зубофрезерованиеM0.3-M6.0Φ10~φ400DIN5-6
Power SkivingM0.3-M6.0φ10~φ600DIN5-6
Зубофрезерование+зубошевингM0.3-M8.0Φ10~φ800DIN7-8
Зубофрезерование+шлифованиеM0.5-M25Φ10~φ2500DIN5-6
Фрезерование +шлифованиеM3.0-M30φ50~φ2500DIN5-6
5-осевая обработкаM35 Max.Φ2500 Max.DIN3-6
Черновое зубофрезерование/фрезерованиеM35 Max.Φ18000 MaxDIN8-9
Шевронные шестерниЗубофрезерование+шлифованиеM3.0-M25Φ10~φ2500DIN5-6
Фрезерование +шлифованиеM3.0-M30φ50~φ2500DIN5-6
5-осевая обработкаM35 Max.Φ2500 Max.DIN3-6
Черновое зубофрезерование/фрезерованиеM35 Max.Φ18000 MaxDIN8-9

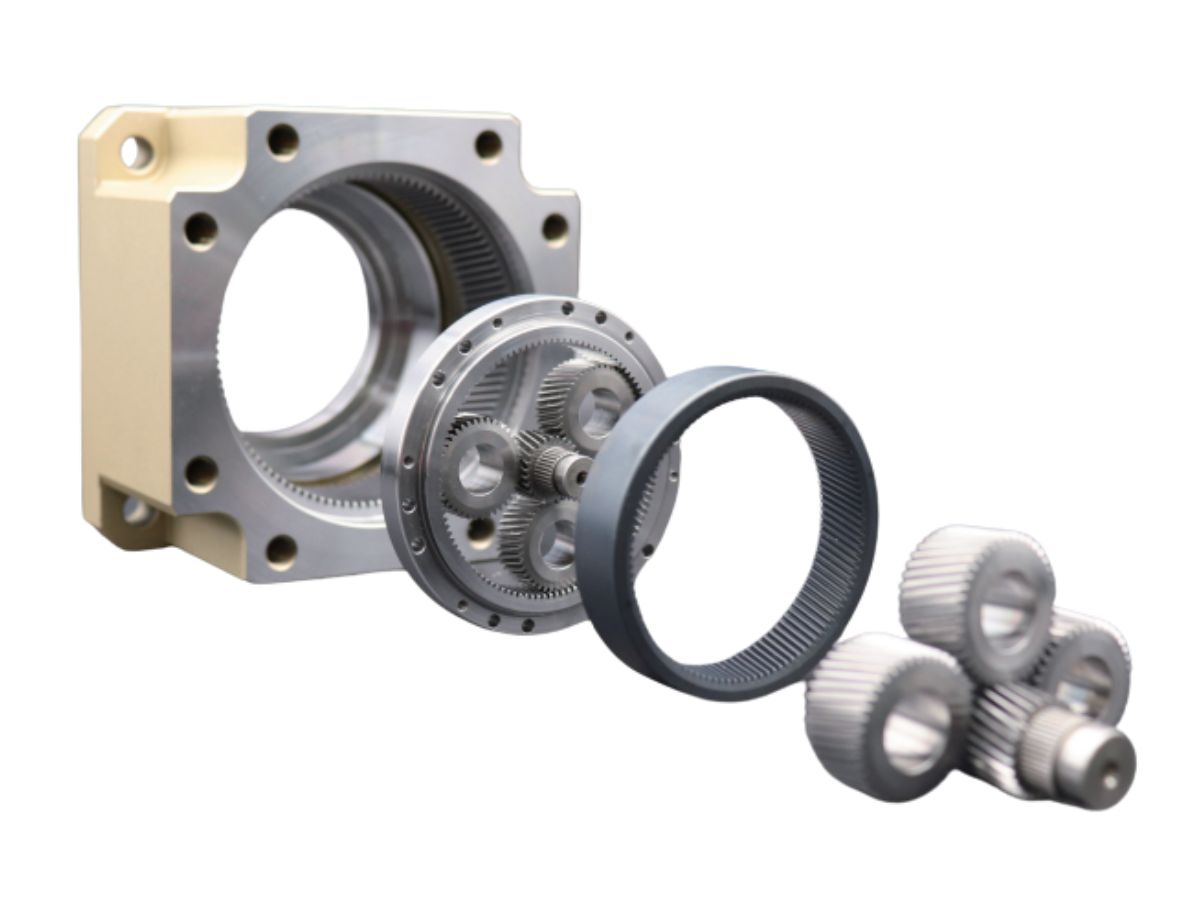

Внутренние шестерниПротягиваниеM0.3-M3.0Φ10~φ400DIN6-7
Power SkivingM0.3-M6.0Φ10~φ600DIN5-6
ЗубодолблениеM0.3-M30φ20~φ2500DIN8-9
Зубодолбление+шлифованиеM2.0-M30Φ100~φ2500DIN5-6
Фрезерование +шлифованиеM3.0-M35φ100~φ2500DIN5-6
