● Введение

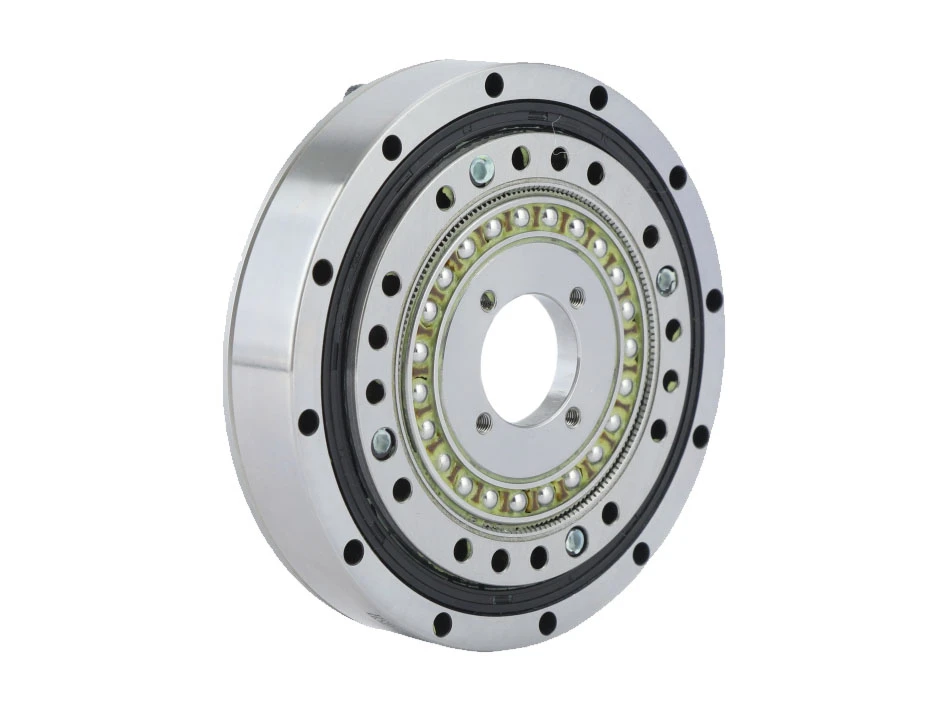

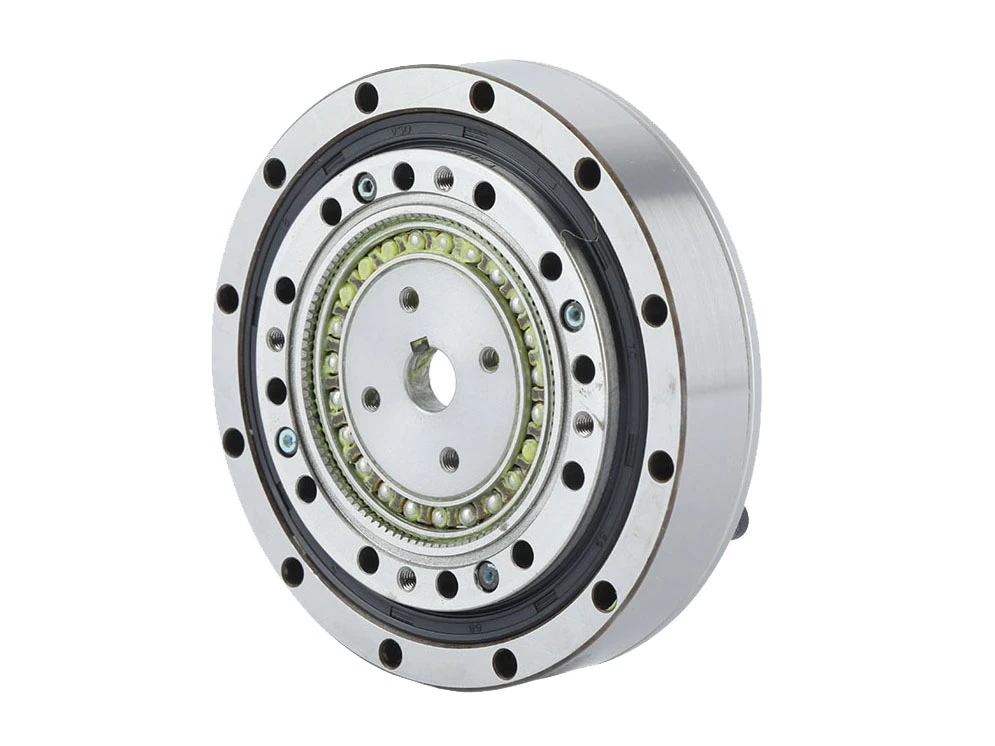

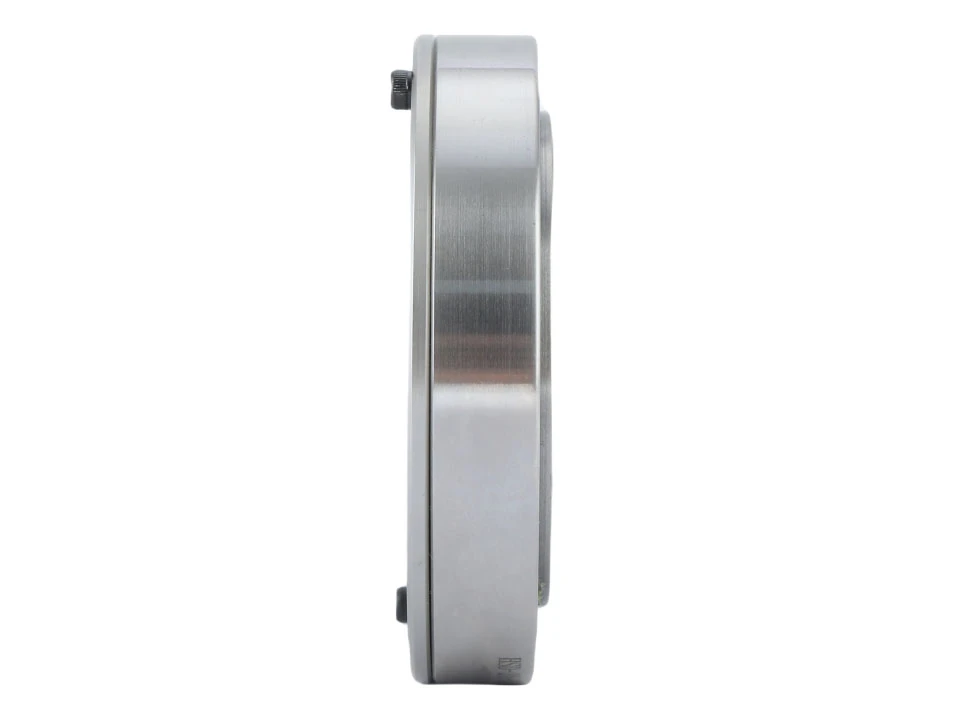

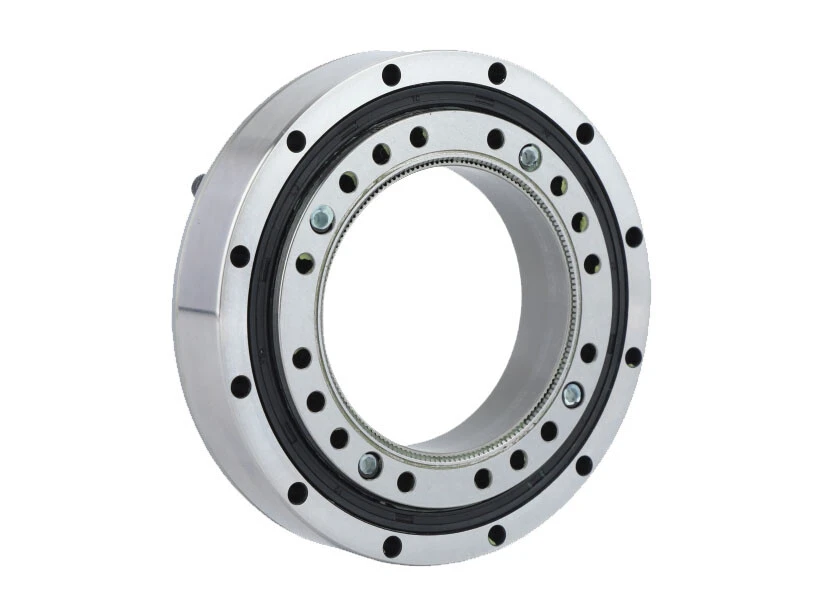

Коаксиальный входной и выходной редуктор с волновыми деформациями серии FHG-I оснащён встроенным кулачковым механизмом генератора волн. Размер отверстия кулачкового вала можно адаптировать под модель двигателя заказчика. Входной вал непосредственно вставляется во внутреннее отверстие генератора волн и фиксируется плоской шпонкой. В конструкции применён крестовой роликовый подшипник высокой жёсткости (основной подшипник). Обычно редуктор используется с фиксированным концом жёсткого колеса и выходом флексплайна или с фиксированным флексплайном и выходом жёсткого колеса.
Свяжитесь с нами

Особенности

● Интегрированная кулачковая структура облегчает установку и предлагает больше вариантов установки.


● Превосходная точность вращения и позиционирования.


● Высокий крутящий момент.


● Высокая жесткость.


● Вход и выход коаксиальные.

Спецификации

Лист 1

Начальный торг серии FHGединица измерения:сНм
Тип
Коэффициент уменьшения		11141720253240
50一8.827365685136
80一7.525335074117
100一6.924324972112
120一6.924314868110
160一一一314767105


Лист 2

Таблица моментных нагрузок для серии FHT(FHG)
МодельЗначение дизайнаМгновенное допустимое значение
FHG-14Мбди 41 НмМб макс 80 Нм
Ftdi270NФт макс 490 Н
До 270NF a max 490N
FHG-17М бди 72 НмМб макс 140 Нм
Ftdi400NФт макс 700 Н
До 400NF a max 700N
FHG-20М бди 140 НмМб макс 280 Нм
Ftdi650NFt max 1150N
Делает из 650NF до макс. 1150 Н
FHG-25М бди 243 НмМб макс 480 Нм
Футы 900NФт макс 1600Н
Fa di900NFa max 1600N
FHG-32М бди 460 НмМб макс 900 Нм
Ftdi 1350NFtmax 2300N
Делает из 1350NFa max 2300N
FHG-40М бди 600 НмМб макс 1200 Нм
Фт при 2000 НFtmax 3500N
Fa при 2000NF a max 3500N


Sheet3

МодельСнижение
соотношение		Номинальный крутящий момент при
2000 об/мин на входе		Допустимый пик
крутящий момент при запуске и остановке		Допустимый максимум
значение для средней нагрузки
крутящий момент		spacer.gifspacer.gifspacer.gifspacer.gifspacer.gifspacer.gifspacer.gifspacer.gif Допустимое максимальное значение среднего крутящего момента нагрузкиДопустимо
максимальный ввод
вращательный
скорость(смазка)		Обратная реакциямассаДесянская жизнь
НмкгсмНмкгсмНмкгсмНмкгсмоб/миноб/минArc SeckgЧас
145070.7232.390.9464.785003500≤20FHG-I/II:0,40
FHG-III:0,7
FHG-IV:0,66
FHG-V:0.40		10000
80101.0303.1141.4616.215000
100101.0363.7141.4707.215000
120101.0363.7141.4707.215000
1750212.1444.5343.491973003500≤20FHG-I/II:0,54
FHG-III:0,99
FHG-IV:0,90
FHG-V:0.62		10000
80292.9565.7353.61131215000
100313.2707.2515.21431515000
120313.2707.2515.21121115000
2050333.3737.4444.51271365003500≤20FHG-I/II:0,72
FHG-III:1.32
FHG-IV:1.29
FHG-V:0.82		10000
80444.5969.8616.21651715000
100525.310710.9646.51912015000
120525.311311.5646.51912015000
160525.312012.2646.51912015000
2550515.212713727.32422556003500≤20FHG-I/II:1.22
FHG-III:2.02
FHG-IV:1.99
FHG-V:1.40		10000
80828.417818113123323415000
100878.920421140143693815000
120878.921722140143954015000
3250991028129140144975148003500≤20FHG-I/II:2.54
FHG-IIV:4.20
FHG-IV:4.00
FHG-V:2.70		10000
801531639540217227387515000
1001781843344281298418615000
1201781845947281298929115000
40501781852353255268929140003000≤20FHG-I/IV:4.40
FHG-III:7.20
FHG-IV:7.00
FHG-V:4.06		10000
80268276756936938127013015000
100345357387548449140014315000
120382398028258660153015615000
