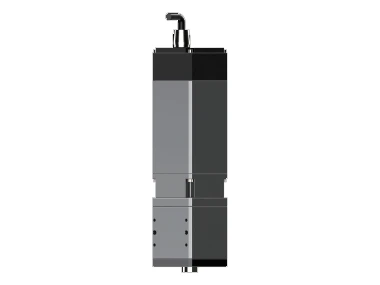

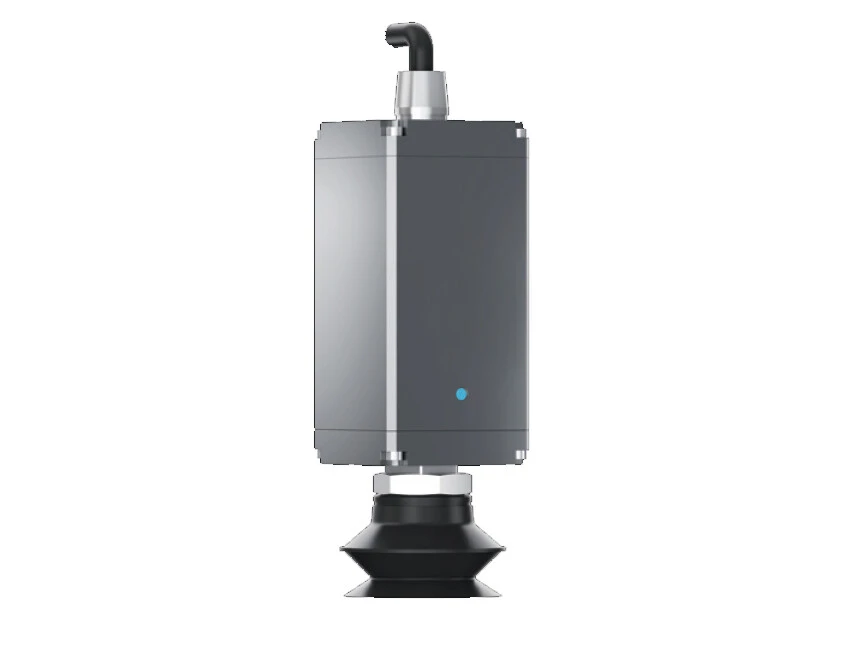

Роботизированный электрический вакуумный захват

● Введение

Роботизированный электрический вакуумный присоск представляет собой электрически управляемый концевой эффектор, работающий на принципе вакуумной адсорбции. Он использует встроенный вакуумный насос для создания отрицательного давления с целью захвата объектов, эффективно заменяя традиционные методы ручной транспортировки. Основная конструкция включает интеллектуальную систему управления и многослойную герметичную структуру, что делает его подходящим для работы с гладкими или слегка шероховатыми поверхностями, такими как плитка, каменные плиты и стекло.
Свяжитесь с нами

Особенности

Простота использования, не требует внешнего источника воздуха, что снижает сложность системы.


Программируемое управление с регулируемой силой всасывания и быстрым временем отклика.


Сменный рабочий орган; совместим с различными типами присосок.


Независимое двухканальное (A/B) управление.


Простая установка и гибкое развертывание.

Характеристики

Лист 1

● Не требует внешнего источника воздуха


● Возможность обнаружения падения


● Обратная связь о состоянии захвата


● Функция сброса вакуума (разрыва)

Лист 2

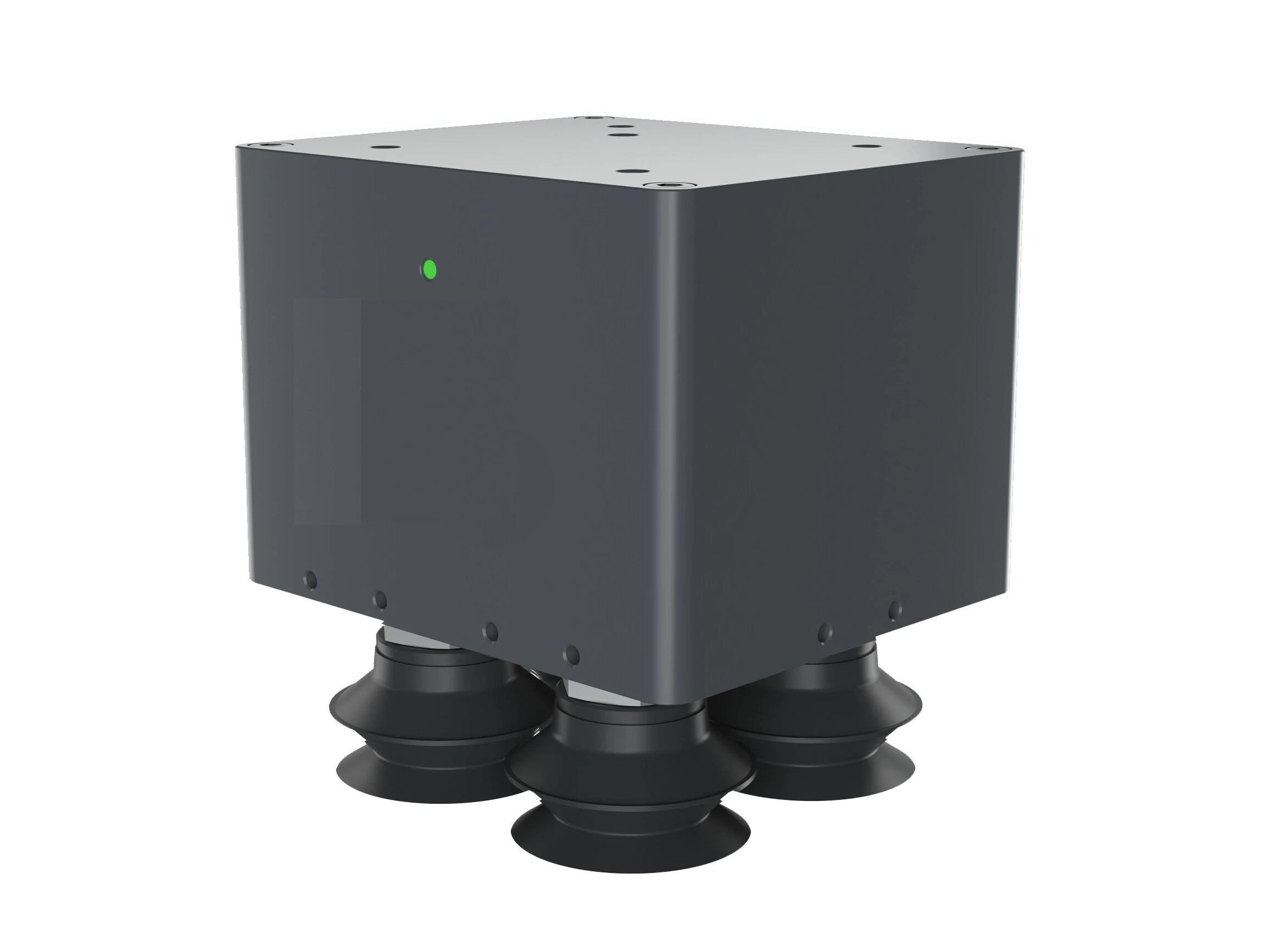

МодельEVS01ERS01EVS08
Уровень вакуума10%-60%60%10%-70%
Максимальный расход2.5 L/min2.5L/min10 L/min
Максимальная рекомендуемая нагрузка1 kg1 kg8 kg
Наименьшее время адсорбции*0.3 s0.4 s0.3 s
Наименьшее время освобождения*0.1 s0.15s0.2 s
Угол поворотаОтсутствуетНеограниченное вращениеОтсутствует
Точность позиционирования при вращенииОтсутствует±0.05°Отсутствует
Обнаружение паденияОтсутствуетПоддерживаетсяОтсутствует
Номинальное напряжениеDC 24V±10%DC 24V±10%DC 24V±10%
Номинальный ток0.13 A0.23A0.5 A
Пиковый ток0.3 A2.5A3.8 A
Протокол связиModbusRTU(RS485);Digital I/OEtherCATModbus RTU(RS485);
Цифровой ввод/вывод
Соответствие стандартамCE, RoHSСертификация ожидаетсяCE, RoHS
Степень защитыIP40IP40IP54
Уровень шума при работе<70dB<70dB<70dB
Вес устройства0.3 kg0.4kg1.4kg
Операционная среда0–40°C, ≤85% RH5–40°C, ≤85% RH0–40°C, ≤85% RH
Время адсорбции и освобождения измерено в идеальных лабораторных условиях; фактическая производительность может варьироваться в зависимости от размера захвата и условий применения. Только для справки.

Лист 3

Лист 4

Лист 5

Лист 6

Лист 7

Лист 8

Скачать (3D /PDF)
