● Введение

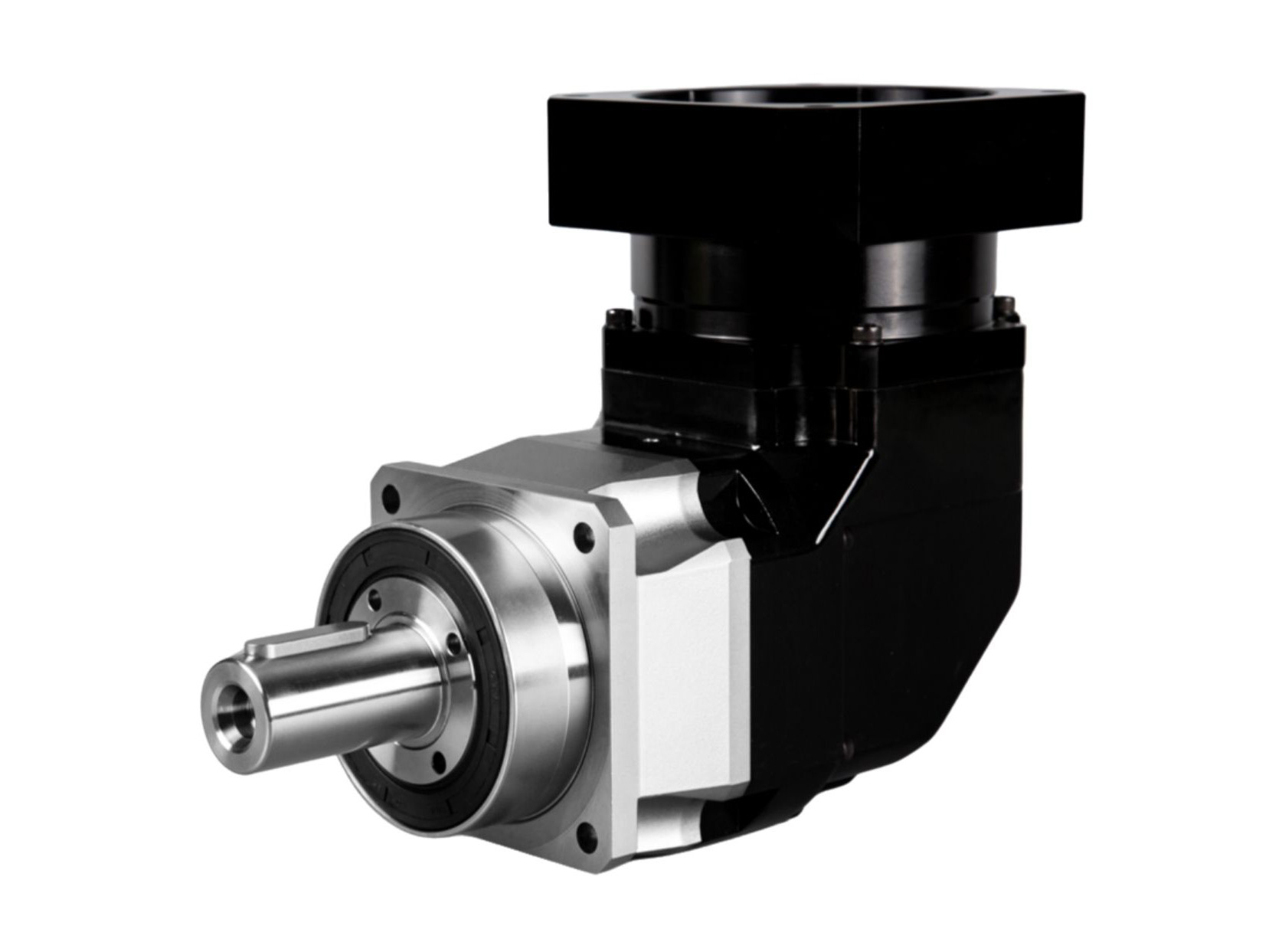

Планетарный редуктор Right Angle High Load Capacity - это планетарная система передачи с вертикальным 90-градусным расположением входного и выходного валов, расположенных в одной плоскости. Выходной вал усилен коническими роликовыми подшипниками, выдерживающими большие радиальные силы и опрокидывающие моменты. Передача мощности и снижение скорости достигаются за счет многоступенчатого зубчатого зацепления. Компактная и компактная конструкция делает его идеальным для общепромышленных применений с пространственными ограничениями или требующих вертикальной ориентации входа-выхода, особенно подходящим для станков, требующих высокой устойчивости к опрокидывающим моментам.
Свяжитесь с нами

Особенности

● Высоконагруженные конические роликоподшипники

На выходном конце установлены высоконагруженные конические роликоподшипники для восприятия повышенных радиальных нагрузок и опрокидывающих моментов.


● Конфигурация ввода-вывода под 90 градусов
Перпендикулярное расположение валов оптимизирует использование пространства и перенаправляет выходной крутящий момент.


● Высокоэффективные косозубые и конические шестерни
Используются косозубые шестерни в сочетании с интегрированным коническим зубчатым набором, обеспечивая КПД свыше 90% в многоступенчатой передаче.


● Высокая точность и низкий люфт
Прецизионные шлифованные шестерни и цанговый механизм фиксации минимизируют люфт до ≤2 угловых минут (1/30 градуса), соответствуя строгим требованиям сервосистем к точности позиционирования.


● Исключительная нагрузочная способность
Многозубое зацепление равномерно распределяет нагрузки. Цементированные и закаленные шестерни в сочетании с игольчатыми подшипниками обеспечивают выходной крутящий момент до нескольких тысяч Нм и превосходную ударопрочность.


● Низкий уровень шума и стабильная работа
Запатентованная технология снижения шума и конструкция косозубого зацепления уменьшают эксплуатационный шум, обеспечивая плавную работу без вибраций.


● Долговечность и необслуживаемая конструкция
Высококачественные уплотнения и технология постоянной смазки обеспечивают срок службы шестерен свыше 20 000 часов даже в тяжелых условиях при высоких температурах или запыленности.

Спецификации

Лист 1

Таблица параметровНомер сегментаСоотношениеNFR075NFR100NFR140NFR180NFR220NFR250
Номинальный выходной крутящий момент
Нмодин313022033089013502380
4150300560110020003050
5160340610118020503200
6150300600110019002850
7150290560100016002850
813025055096015502500
1011022046095012501850
14150290560100016002850
1613025055096015502500
2011022046095012501850
двойной1513022033089013502380
16150300560110020003050
20150300560110020003050
25160340610118020503200
30150300600110019002850
35150300560100017002850
4013025056095016002750
45——460———
50160310610118020003100
60150300560105017002850
70150290560100016002800
80130250550950——
10011022046095012501850
120150300600110019002850
140150290560100016002850
16013025055096015502500
20011022046095012501850
Инерция вращениякг.см3один32.256.8423.4068.90152.09280.86
42.256.8423.4068.90152.09280.86
52.256.8423.4068.90152.09280.86
62.256.8423.4068.90152.09280.86
72.256.8423.4068.90152.09280.86
82.256.8423.4068.90152.09280.86
102.256.8423.4068.90145.82270.07
141.876.2521.8065.60145.82270.07
161.876.2521.8065.60145.82270.07
201.876.2521.8065.60145.82270.07
двойной150.352.256.8423.4068.90152.09
160.352.256.8423.4068.90152.09
200.352.256.8423.4068.90152.09
250.352.256.8423.4068.90152.09
300.352.256.8423.4068.90152.09
350.352.256.8423.4068.90152.09
400.352.256.8423.4068.90152.09
45——6.84———
500.352.256.8423.4068.90152.09
600.352.256.8423.4068.90152.09
700.352.256.8423.4068.90152.09
800.352.256.8423.40——
1000.352.256.8423.4068.90152.09
1200.311.876.2521.8065.60145.82
1400.311.876.2521.8065.60145.82
1600.311.876.2521.8065.60145.82
2000.311.876.2521.8065.60145.82

Лист 2

Таблица параметровНомер сегментаСоотношениеNFR075NFR100NFR140NFR180NFR220NFR250
Максимальный ускоряющий моментНм1,23~2001,8-кратный номинальный крутящий момент на выходе
Момент аварийного остановаНм1,23~2003-кратный номинальный выходной крутящий момент
Номинальная входная скоростьrmp13~20400040003000300020001500
215~200450040003000300020002500
Максимальная скорость вводаrmp13~20800080006000600040002500
215~200800080006000600040004000
Сверхточный люфтаркмин13~20≤2≤2≤2≤2≤2≤2
215~200≤4≤4≤4≤4≤4≤4
Точный люфтаркмин13~20≤4≤4≤4≤4≤4≤4
215~200≤7≤7≤7≤7≤7≤7
Стандартный люфтаркмин13~20≤6≤6≤6≤6≤6≤6
215~200≤9≤9≤9≤9≤9≤9
Жесткость орбитыНм/arcmin1,23~200143157182400580
Макс. радиальное усилиеN1,23~2004800945015200230003400058000
Макс. осевое усилиеN1,23~2003800625012000145002300059000
Опрокидывающий моментНм1,23~2003659901900287055508500
Срок службыhr1,23~20020000 часов (непрерывная работа 10000 часов)
Эффективность%13~20≥95%
%215~200≥92%
Весkg13~206.413.923.750.083.0100.3
kg215~2007.815.126.754.095.0125.3
Рабочая температура℃1,23~200-10℃-90℃
Смазка
1,23~200Синтетическая смазка
Класс защиты
1,23~200IP65
Монтажное положение
1,23~200Любое направление
Уровень шума (N1=3000 об/мин, без нагрузки)дБ(A)13~20≤65≤68≤70≤72≤74≤75
215~200≤65≤68≤70≤72≤74≤75
