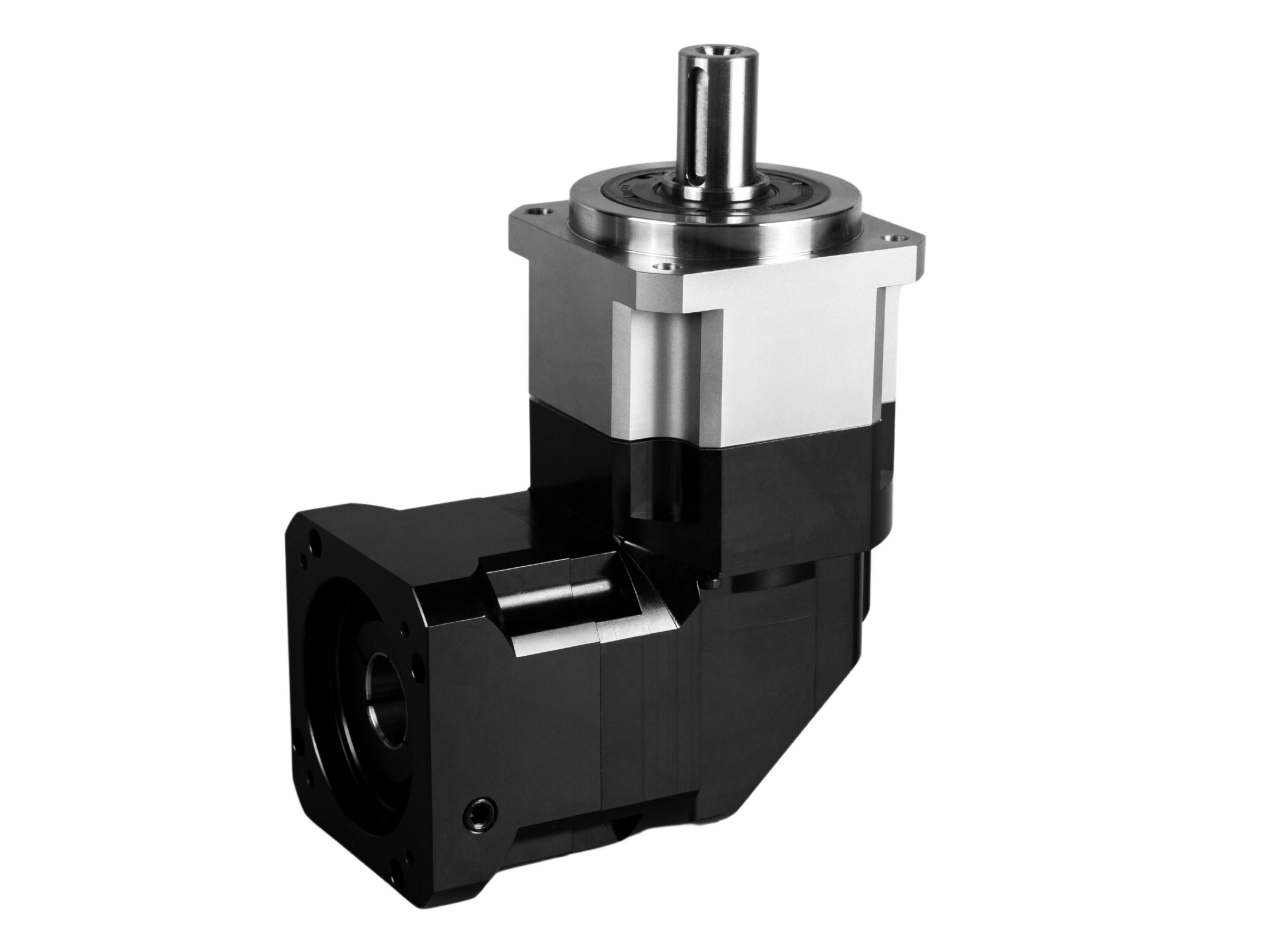

Планетарный редуктор с квадратным корпусом под прямым углом и выходным фланцем

  • Планетарный редуктор с квадратным корпусом под прямым углом и выходным фланцем
  • Планетарный редуктор с квадратным корпусом под прямым углом и выходным фланцем

● Введение

Планетарный редуктор с квадратным корпусом и выходным фланцем под прямым углом - это планетарное передаточное устройство с вертикальным расположением входного и выходного валов под углом 90 градусов, причем оба вала лежат в одной плоскости. Отличаясь квадратным корпусом и квадратным выходным фланцем, этот редуктор обеспечивает передачу мощности и снижение скорости за счет многоступенчатого зацепления шестерен. Он имеет компактную конструкцию и экономит место, что делает его особенно подходящим для общепромышленных применений, требующих соблюдения пространственных ограничений или вертикального расположения входных и выходных валов.
Свяжитесь с нами

Особенности

● Квадратный корпус и выходной фланец
Корпус редуктора и выходной фланец имеют квадратную конструкцию. Винты затягиваются снизу вверх, фиксируя устройство на монтажной конструкции.


● Вход и выход под углом 90 градусов
Входной и выходной валы расположены под углом 90 градусов, что экономит пространство и изменяет направление выхода.


● Высокоэффективные косозубые и конические шестерни
Все шестерни имеют косые зубья, с интегрированным коническим набором, обеспечивая высокую эффективность передачи. Многоступенчатая передача сохраняет эффективность более 90%.


● Высокая точность и низкий люфт
Точные процессы шлифовки шестерен и цанговый механизм фиксации минимизируют люфт до 2 угловых минут (1/30 градуса), удовлетворяя строгим требованиям к точности позиционирования сервосистем.


● Высокая нагрузочная способность
Многозубая конструкция зацепления равномерно распределяет нагрузки. В сочетании с цементированными и закаленными шестернями и игольчатыми подшипниками редуктор обеспечивает выходной момент до нескольких тысяч Нм и исключительную ударопрочность.


● Снижение шума и стабильность
Запатентованная конструкция снижения шума и косозубая конструкция зацепления значительно снижают шум при работе, обеспечивая плавную работу без вибраций.


● Долговечность и безобслуживаемый дизайн
Премиальные уплотнения и технология пожизненной смазки продлевают срок службы шестерен до более чем 20 000 часов. Редуктор выдерживает тяжелые условия эксплуатации, включая высокие температуры и запыленные среды.

Спецификации

Лист 1

Технические характеристикиНомер сегментаПередаточное отношение
NBR060NBR090NBR115NBR142NBR180NBR220
Номинальный выходной крутящий момент
Нм

одинарный

3501201903205501080
4451302705109901610
55515031061011401900
65014029057010401800
74513028052010401710
8401102404709501520
935952104208501420
1035952104208501420
125014029057010401800
144513028052010401710
16401102404709501520
2035952104208501420
двойной15501201903205501080
16————9901610
255515031061011401900
30501201903205501080
355515031061011401900
405515031061011401900
455515031061011401900
505515031061011401900
605515031061011401900
705515031061011401900
805515031061011401900
905515031061011401900
1005515031061011401900
1205014029057010401800
1404513028052010401710
160401102404709501520
18035952104208501420
20035952104208501420
Инерция вращениякг.см3один30.352.256.8423.4068.90152.09
40.352.256.8423.4068.90152.09
50.352.256.8423.4068.90152.09
60.352.256.8423.4068.90152.09
70.352.256.8423.4068.90152.09
80.352.256.8423.4068.90152.09
90.352.256.8423.4068.90152.09
100.352.256.8423.4068.90145.82
120.352.256.8423.4068.90145.82
140.71.876.2521.8065.60145.82
160.71.876.2521.8065.60145.82
200.71.876.2521.8065.60145.82
двойной15.000.090.352.256.8423.4068.90
16————23.4068.90
250.090.352.256.8423.4068.90
300.090.352.256.8423.4068.90
350.090.352.256.8423.4068.90
400.090.352.256.8423.4068.90
450.090.352.256.8423.4068.90
500.090.352.256.8423.4068.90
600.090.352.256.8423.4068.90
700.090.352.256.8423.4068.90
800.090.352.256.8423.4068.90
900.090.352.256.8423.4068.90
1000.090.352.256.8423.4068.90
1200.090.311.876.2521.8065.60
1400.090.311.876.2521.8065.60
1600.090.311.876.2521.8065.60
1800.090.311.876.2521.8065.60
2000.090.311.876.2521.8065.60

Лист 2

Таблица параметровНомер сегментаСоотношениеNBR060NBR090NBR115NBR142NBR180NBR220
Максимальный ускоряющий моментНм1,21,8-кратный номинальный крутящий момент на выходе
Момент аварийного остановаНм1,23-кратный номинальный выходной крутящий момент
Номинальная входная скоростьrmp13~20500040004000300030002000
215~200500040004000300030002000
Максимальная скорость вводаrmp13~201000080008000600060004000
215~2001000080008000600060004000
Сверхточный люфтаркмин13~20—≤2≤2≤2≤2≤2
215~200—≤4≤4≤4≤4≤4
Точный люфтаркмин13~20≤4≤4≤4≤4≤4≤4
215~200≤7≤7≤7≤7≤7≤7
Стандартный люфтаркмин13~20≤6≤6≤6≤6≤6≤5
215~200≤9≤9≤9≤9≤9≤7
Жесткость орбитыНм/arcmin1,23~2008142752148305
Макс. радиальное усилиеN1,23~20017303250700096001450027800
Макс. осевое усилиеN1,23~200865162535004800725013900
Опрокидывающий моментНм1,23~200771523255309201840
Срок службыhr1,23~20020000 часов (непрерывная работа 10000 часов)
Эффективность%13~20≥95%
%215~200≥92%
Весkg13~202.16.413.024.551.083.0
kg215~2002.17.814.227.554.095.0
Рабочая температура℃1,23~200-10℃-90℃
Смазка
1,23~200Синтетическая смазка
Класс защиты
1,23~200IP65
Монтажное положение
1,23~200Любое направление
Уровень шума (N1=3000 об/мин, без нагрузки)дБ(A)13~20≤63≤65≤68≤70≤72≤74
215~200≤63≤65≤68≤70≤72≤74
