● Введение

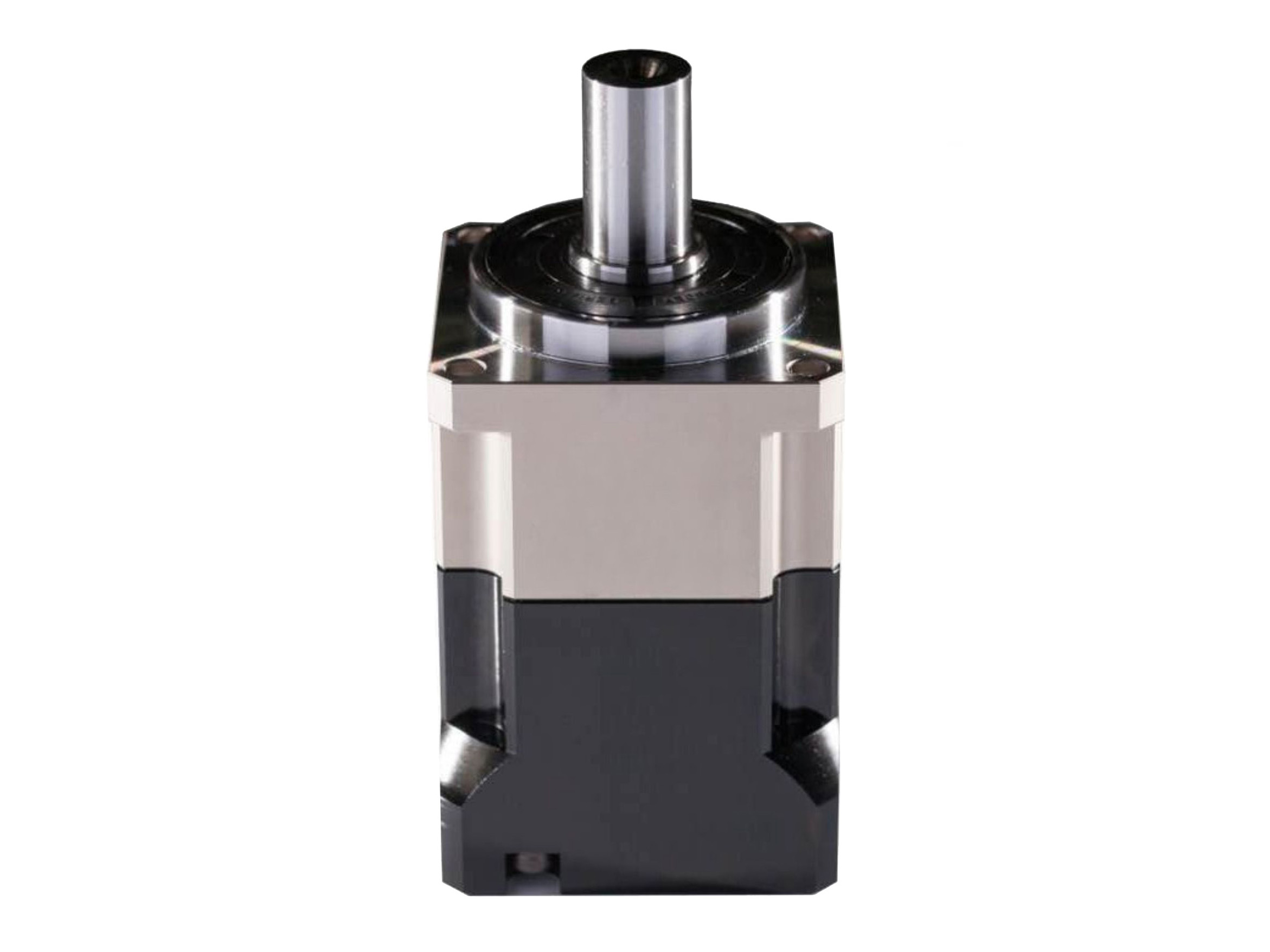

Планетарный редуктор Shaft Output Square Flange - это планетарная система передачи с вертикальным расположением входного и выходного валов под углом 90 градусов, расположенных в одной плоскости. Редуктор имеет квадратный корпус и квадратный выходной фланец. Передача мощности и снижение скорости достигаются за счет многоступенчатого зацепления шестерен. Компактная и компактная конструкция делает его идеальным решением для общепромышленных применений с пространственными ограничениями или требующих вертикальной ориентации входа-выхода.
Свяжитесь с нами

Особенности

● Квадратный корпус и фланцевая конструкция

Корпус редуктора и выходной фланец выполнены в квадратной конфигурации. Винты затягиваются снизу вверх и фиксируются на монтажной конструкции.


● Конфигурация ввода-вывода под 90 градусов
Перпендикулярное расположение валов оптимизирует использование пространства и перенаправляет выходной крутящий момент.


● Высокоэффективные косозубые и конические шестерни
Используются косозубые шестерни в сочетании с интегрированным коническим зубчатым набором, сохраняя КПД свыше 90% в многоступенчатой передаче.


● Высокая точность и низкий люфт
Прецизионные шлифованные шестерни и цанговый механизм фиксации минимизируют люфт до ≤2 угловых минут (1/30 градуса), соответствуя строгим требованиям к точности позиционирования сервосистем.


● Исключительная нагрузочная способность
Многозубое зацепление равномерно распределяет нагрузки. Цементированные и закаленные шестерни в сочетании с игольчатыми подшипниками обеспечивают выходной крутящий момент до нескольких тысяч Нм и превосходную ударопрочность.


● Низкий уровень шума и стабильная работа
Запатентованная технология снижения шума и конструкция зацепления с винтовой прокаткой зубьев уменьшают рабочий шум, обеспечивая плавную работу без вибраций.


● Долговечность и конструкция без обслуживания
Высококачественные уплотнения и технология постоянной смазки обеспечивают срок службы шестерен свыше 20 000 часов даже в жестких условиях с высокой температурой или запыленностью.

Спецификации

Лист 1

Таблица параметровНомер сегментаСоотношениеNB042NB060NB090NB115NB142NB180NB220
Номинальный выходной крутящий момент
Нмодин3—501201903205501080
418451302705109901610
5205515031061011401900
6185014029057010401800
7184513028052010401710
816401102404709501520
91335952104208501250
101335952104208501250
двойной15—501201903205501080
1619——————
2018451302705109901610
25205515031061011401900
30195014029057010401800
35184513028052010401710
4016401102404709501520
451335952104208501420
50205515031061011401900
60195014029057010401800
70184513028052010401710
8016401102404709501520
901335952104208501250
1001335952104208501250
Инерция вращениякг.см3один3—0.160.613.259.2128.9869.61
40.030.140.482.747.5423.6754.37
50.030.130.472.717.4223.2953.27
60.030.130.452.657.2522.7551.72
70.030.130.452.627.1422.4850.97
80.030.130.442.587.0722.5950.84
90.030.130.442.577.0422.5350.63
100.030.130.442.577.0322.5150.56
двойной15—0.130.470.472.717.4223.29
160.03——————
200.030.130.470.472.717.4223.29
250.030.130.470.472.717.4223.29
300.030.130.470.472.717.4223.29
350.030.130.470.472.717.4223.29
400.030.130.470.472.717.4223.29
450.030.130.470.472.717.4223.29
500.030.130.440.442.577.0322.51
600.030.130.440.442.577.0322.51
700.030.130.440.442.577.0322.51
800.030.130.440.442.577.0322.51
900.030.130.440.442.577.0322.51
1000.030.130.440.442.577.0322.51

Лист 2

Таблица параметровНомер сегментаСоотношениеNB042NB060NB090NB115NB142NB180NB220
Максимальный ускоряющий моментНм1,21,8-кратный номинальный крутящий момент на выходе
Момент аварийного остановаНм1,23-кратный номинальный выходной крутящий момент
Номинальная входная скоростьrmp13~105000500040004000300030002000
215~1005000500040004000300030002000
Максимальная скорость вводаrmp13~10100001000080008000600060004000
215~100100001000080008000600060004000
Сверхточный люфтаркмин13~10——≤1≤1≤1≤1≤1
215~100———≤3≤3≤3≤3
Точный люфтаркмин13~10≤3≤3≤3≤3≤3≤3≤3
215~100≤5≤5≤5≤5≤5≤5≤5
Стандартный люфтаркмин13~10≤5≤5≤5≤5≤5≤5≤5
215~100≤7≤7≤7≤7≤7≤7≤7
Жесткость орбитыНм/arcmin1,23~1003.28142752148305
Макс. радиальное усилиеN1,23~100980173033250700096001450027800
Макс. осевое усилиеN1,23~100490865162535004800725013900
Опрокидывающий моментНм1,23~10034771523255309201840
Срок службыhr1,23~10020000 часов (непрерывная работа 10000 часов)
Эффективность%13~10≥97%
%215~100≥94%
Весkg13~100.61.33.77.814.529.048.0
kg215~1000.81.95.39.017.533.060.0
Рабочая температура℃1,23~100-10℃-90℃
Смазка
1,23~100Синтетическая смазка
Класс защиты
1,23~100IP65
Монтажное положение
1,23~100Любое направление
Уровень шума (N1=3000 об/мин, без нагрузки)дБ(A)13~10≤56≤58≤60≤63≤65≤67≤70
215~100≤56≤60≤63≤63≤65≤67≤70
