Редуктор HPG с нулевым люфтом: переосмысление точной передачи для высококлассных станков и поворотных столов

Введение: преодоление компромисса между точностью, крутящим моментом и жесткостью

В области высококлассных станков с ЧПУ, пятиосевых обрабатывающих центров, прецизионных поворотных столов и оборудования промышленной автоматизации приводные системы всегда сталкивались с фундаментальной проблемой: было трудно одновременно обеспечить высокую точность, высокий крутящий момент и высокую жесткость.

Двигатели с прямым приводом (DD) обеспечивают отличную точность позиционирования и динамический отклик, но им часто сложно обеспечивать высокий крутящий момент, обработку при большой нагрузке и общую стоимость системы. Редукторы RV отличаются высокой нагрузочной способностью и высокой плотностью крутящего момента, но по-прежнему существуют ограничения в контроле люфта, сохранении точности и долгосрочной стабильности точности. Гармонические приводы обеспечивают выдающуюся точность в компактной конструкции, однако их более низкая жесткость и ограничения по усталости ограничивают применение в условиях тяжелой обработки.

Для современного производственного оборудования пользователям все чаще требуется решение для передачи, которое может в одном компактном исполнении обеспечить точность уровня прямого привода, плотность крутящего момента уровня RV и превосходную жесткость конструкции.

TheHPG zero backlash gearboxбыл разработан для решения этой задачи. Благодаря инновационной самокомпенсирующейся конструкции устранения люфта HPG сочетает точность, крутящий момент, жесткость и долгосрочную стабильность, создавая новое поколение высокопроизводительных приводных технологий для требовательных промышленных применений.

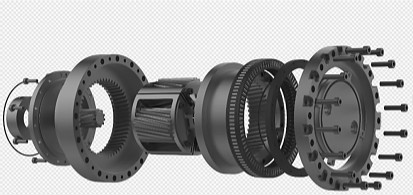

Что такое редуктор HPG без люфта?

An HPG zero backlash gearbox— это прецизионная система передачи, предназначенная для применений, где требуются крайне малый люфт, высокая точность позиционирования и способность работать с большими нагрузками.

В отличие от традиционных планетарных редукторов, которые в основном полагаются на точность обработки и точность сборки для уменьшения люфта, HPG использует механизм самоустранения люфта, который поддерживает непрерывное зацепление шестерен во время работы.

Основной принцип основан на технологии упругой компенсации. За счет контролируемой упругой деформации внутренней зубчатой структуры зубья шестерен остаются плотно зацепленными с планетарными шестернями, уменьшая зазор в передаче и предотвращая увеличение люфта, вызванное длительным износом.

Такая конструкция позволяет редукторам HPG сохранять стабильную точность на протяжении всего срока службы, что делает их особенно подходящими для поворотных столов станков с ЧПУ, прецизионных индексирующих систем и приложений позиционирования с высокой нагрузкой.

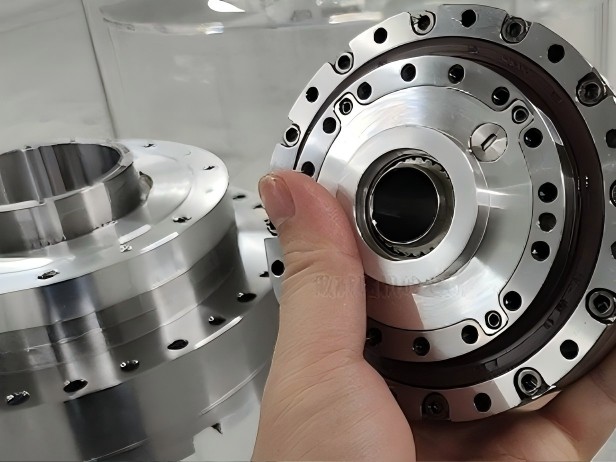

Точность, сопоставимая с системами прямого привода

Точность является одним из наиболее критичных факторов в современных станках. Любая ошибка позиционирования по вращательной оси напрямую влияет на точность обработки, качество поверхности и общую производительность.

Согласно данным измерений, HPG-40T достигает точности угловой передачи примерно 15 угловых секунд, что соответствует уровню высокопроизводительных двигателей прямого привода DD.

Его повторная точность позиционирования достигает ±2 угловых секунд, демонстрируя отличную стабильность позиционирования даже при повторяющихся режимах работы.

По сравнению с традиционными решениями передачи:

Преимущество HPG заключается в том, что он обеспечивает точность уровня прямого привода без необходимости в дорогостоящих внешних системах обратной связи, таких как высокоразрешающие оптические линейки, для компенсации.

Для производителей, которым одновременно нужны точность и упрощенная интеграция системы, HPG предлагает весьма конкурентоспособную альтернативу.

Высокая плотность крутящего момента без увеличения размеров станка

В тяжелых операциях обработки крутящий момент определяет, может ли оборудование справляться с интенсивными режимами резания, крупногабаритными заготовками и быстрыми циклами разгона и торможения.

Традиционно для получения более высокого крутящего момента требовались более крупные двигатели или более массивные механические конструкции. HPG преодолевает это ограничение, обеспечивая высокую плотность крутящего момента в компактном корпусе.

При том же внешнем диаметре примерно 190 mm HPG-40T обеспечивает:

• Номинальный крутящий момент: 420 Nm

• Пусковой крутящий момент: 840 Nm

Его характеристики по крутящему моменту сопоставимы с редуктором Nabtesco RV-40E, при этом конструкция остается более компактной.

По сравнению с другими технологиями передачи HPG обеспечивает значительно более высокий крутящий момент при том же монтажном пространстве. Это делает его особенно подходящим для:

• поворотных столов станков с ЧПУ;

• пятиосевых обрабатывающих центров;

• прецизионных индексирующих систем;

• оборудования промышленной автоматизации с высокой нагрузкой.

Сочетая компактные размеры с высокой способностью передавать крутящий момент, HPG решает распространенную отраслевую проблему: системы прямого привода часто обеспечивают отличную точность, но недостаточный крутящий момент для тяжелых операций обработки.

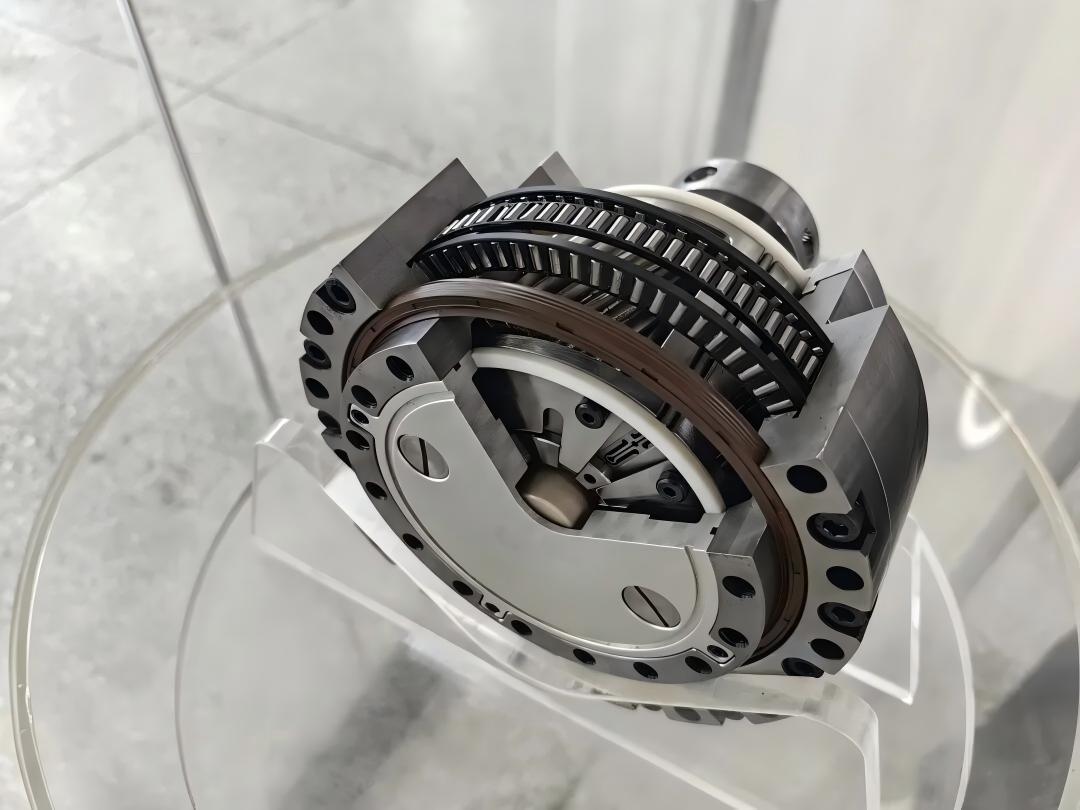

Исключительная крутильная жесткость для тяжелых режимов резания

Одной точности недостаточно для высококлассных станков. При тяжелой обработке недостаточная жесткость может вызывать вибрацию, деформацию и ошибки обработки даже при высокой точности позиционирования.

HPG-40T достигает измеренной крутильной жесткости примерно:

220 Nm/arcmin

Эти показатели значительно превосходят многие традиционные системы передачи.

Сравнение:

Высокая крутильная жесткость позволяет HPG сохранять стабильное позиционирование под действием внешних сил резания и резких изменений нагрузки.

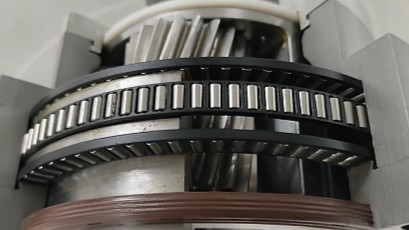

Кроме того, HPG отличается превосходными характеристиками подшипников:

• Крутильная жесткость основного подшипника: 2880 Nm/arcmin

• Допустимый изгибающий момент: 2720 Nm

Эти характеристики обеспечивают высокую устойчивость к боковым силам резания, повышая стабильность обработки и срок службы оборудования.

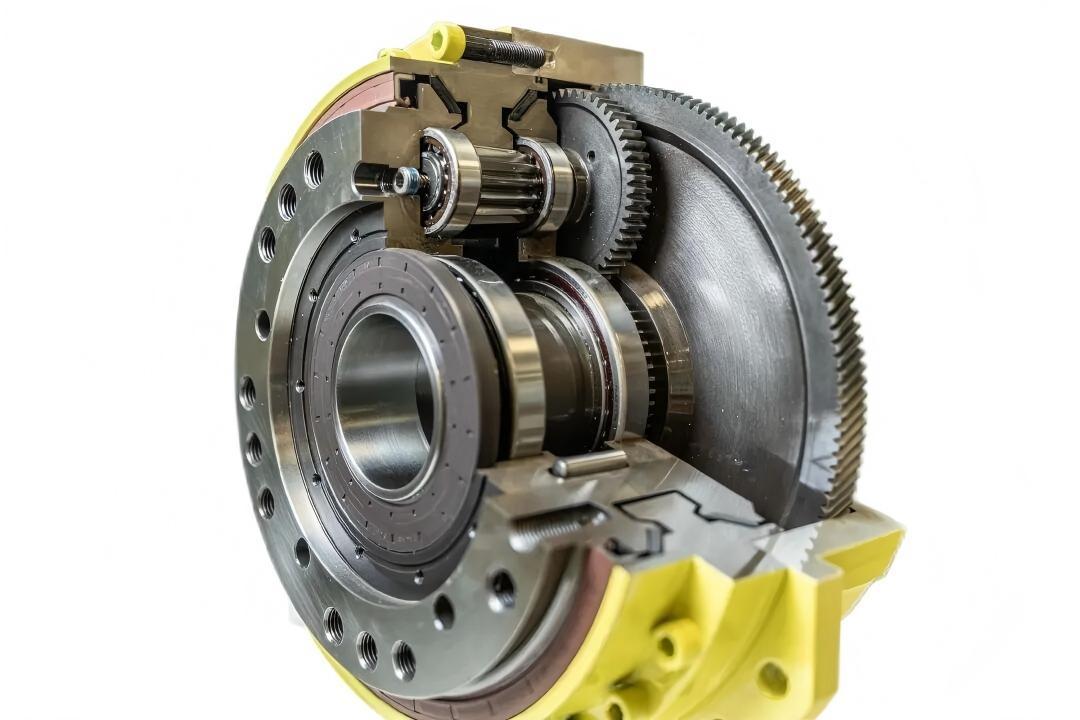

Технология самоустранения люфта HPG

Ключевая инновация HPG заключается в механизме самокомпенсирующегося устранения люфта.

Традиционные прецизионные редукторы пытаются минимизировать люфт за счет повышения точности изготовления. Однако даже самая высокая точность обработки не может полностью устранить зазор, вызванный:

• износом шестерен;

• тепловым расширением;

• длительной эксплуатацией;

• разбросом при сборке.

HPG использует подход упругой компенсации вместо того, чтобы полагаться только на производственные допуски.

За счет использования гибкой внутренней зубчатой конструкции редуктор может поддерживать постоянный предварительный натяг между зубьями. Это позволяет системе автоматически компенсировать микроскопический износ во время работы.

Преимущества включают:

• стабильные характеристики люфта на протяжении всего срока службы;

• улучшенную повторяемость;

• сниженные ошибки позиционирования;

• улучшенный динамический отклик.

Этот подход представляет собой иную философию по сравнению с традиционным прецизионным производством зубчатых передач: вместо постоянного повышения точности обработки HPG использует интеллектуальную механическую компенсацию для поддержания характеристик.

HPG по сравнению с традиционными решениями передачи

HPG против двигателей прямого привода DD

Двигатели DD широко известны своей превосходной точностью и плавностью движения. Однако для достижения высокого крутящего момента им обычно требуются более крупные двигатели.

HPG обеспечивает сопоставимую точность, предлагая при этом:

• более высокую плотность крутящего момента;

• более высокую механическую жесткость;

• более компактные установочные размеры;

• лучшую пригодность для приложений с высокой нагрузкой.

HPG против редукторов RV

Редукторы RV широко используются в промышленных роботах и прецизионном оборудовании благодаря своей высокой нагрузочной способности.

По сравнению с традиционными решениями RV, HPG обеспечивает:

• более высокую крутильную жесткость;

• улучшенную стабильность люфта;

• более высокое сохранение точности в долгосрочной перспективе;

• превосходную несущую способность подшипников.

HPG против гармонических приводов

Гармонические приводы известны компактными размерами и высокой точностью, но их гибкие компоненты могут подвергаться усталости при непрерывной работе с высокой нагрузкой.

HPG обладает преимуществами в:

• жесткости конструкции;

• способности передавать крутящий момент;

• устойчивости к ударам;

• непрерывной работе в тяжелых режимах.

Применение редукторов HPG без люфта

Благодаря сочетанию точности, жесткости и способности передавать крутящий момент HPG подходит для различных современных производственных применений.

В пятиосевых обрабатывающих центрах HPG обеспечивает высокоточное вращательное позиционирование, сохраняя жесткость при тяжелых режимах резания.

В поворотных столах станков с ЧПУ HPG повышает точность индексирования, повторяемость и стабильность обработки.

В оборудовании промышленной автоматизации HPG обеспечивает надежную работу прецизионных позиционирующих механизмов, требующих длительного срока службы.

В робототехнике и интеллектуальных производственных системах HPG предлагает высокопроизводительную альтернативу для применений, где требуются одновременно точность и способность к нагрузке.

Почему HPG представляет будущее высокопроизводительной технологии передачи?

Тенденция развития современного производства движется в сторону более высокой точности, большей эффективности и надежности.

Традиционные решения передачи часто требуют от инженеров компромисса между:

• точностью;

• крутящим моментом;

• жесткостью;

• долговечностью.

HPG zero backlash gearboxesпредлагают новое решение, объединяя эти преимущества в одной системе.

Благодаря точности уровня прямого привода, способности передавать крутящий момент класса RV и превосходной жесткости HPG позволяет производителям оборудования создавать более компактные, точные и надежные машины.

Заключение: новый стандарт передачи для прецизионных станков

The HPG zero backlash gearbox— это больше, чем замена традиционным редукторам. Это новый подход к проектированию прецизионных приводов.

Для высококлассных станков, прецизионных поворотных столов и передового оборудования автоматизации HPG дает возможность достигать высокой точности без ущерба для крутящего момента и жесткости.

Сочетая технологию самоустранения люфта, компактную конструкцию с высокой плотностью и исключительную механическую жесткость, HPG помогает переопределить следующее поколение прецизионных приводных систем.
