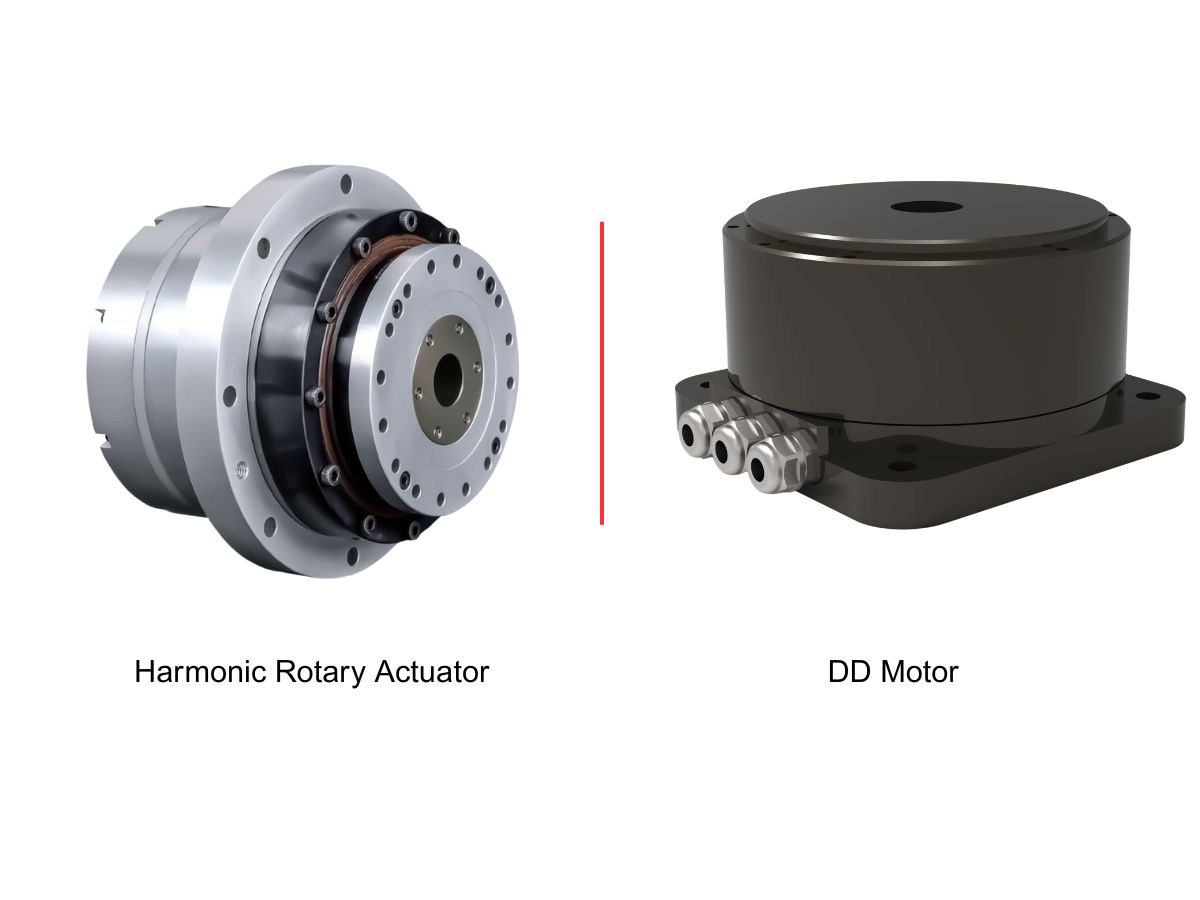

Двигатели DD против гармонических роторных приводов

В этой статье представлено подробное сравнение между прямоприводными (DD) двигателями и гармоническими поворотными приводами, охватывающее их принципы передачи, преимущества и недостатки, а также типичные области применения.

Различия в способе передачи

DD двигатель, также известный как прямоприводной двигатель, приводит нагрузку напрямую без каких-либо механических передаточных компонентов.

В отличие от этого, гармонический поворотный привод использует гармонический редуктор, где усиление крутящего момента и снижение скорости достигаются за счет упругой деформации гибкого колеса.

Преимущества и недостатки

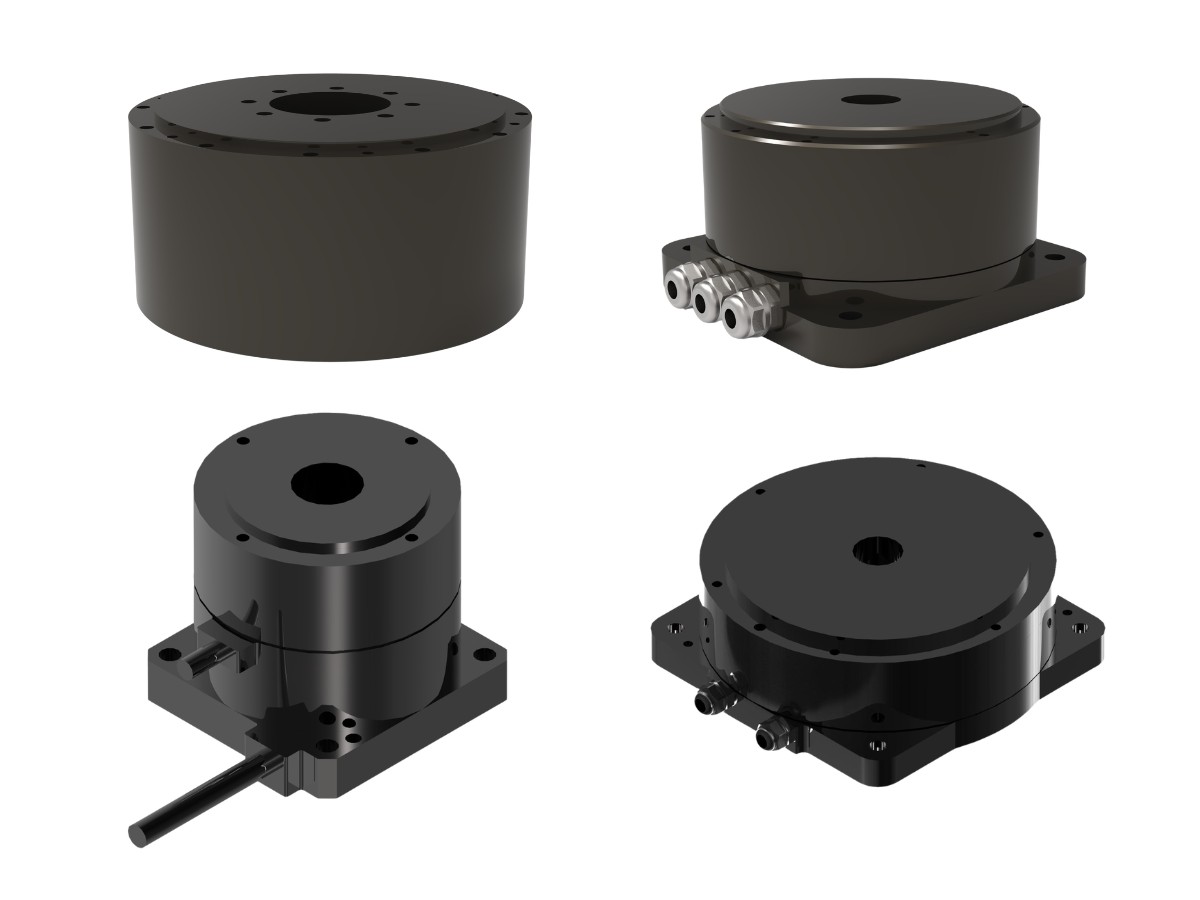

Преимущества DD двигателей

DD двигатели идеально подходят для применений, требующих высокой динамической реакции, обеспечивая отличную плавность на низких скоростях и высокую точность.

Отсутствие зубчатой передачи, что исключает люфт и механические потери на трение.

Простая конструкция. Хотя первоначальная стоимость выше, затраты на обслуживание низкие, что делает их экономически выгодными в долгосрочной перспективе.

Высокая жесткость и длительный срок службы.

Недостатки DD двигателей

Относительно низкий выходной крутящий момент, так как момент создается только самим двигателем.

Большие габариты и вес, что делает их непригодными для легких применений; также необходимо учитывать управление тепловым режимом.

Более высокая сложность управления из-за прямой инерционной связи.

Высокие первоначальные инвестиционные затраты.

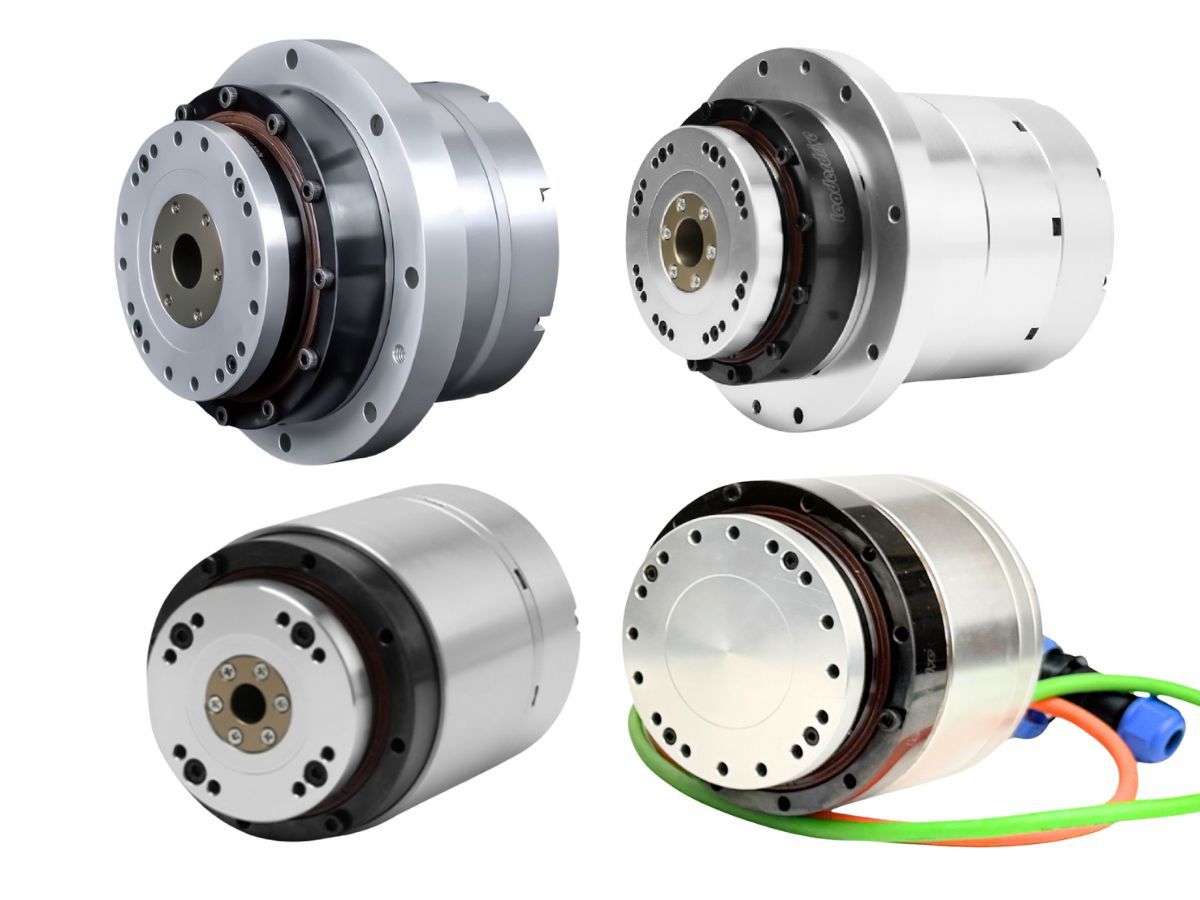

Преимущества гармонических поворотных приводов

Высокий выходной крутящий момент, с передаточными отношениями обычно от 50:1 до 160:1.

Компактная конструкция и высокая степень интеграции, что значительно сокращает время разработки.

Опциональные конструкции с большим полым валом для удобной прокладки кабелей.

Высокая точность (на уровне угловых минут), с повторяемостью до ±0.001°.

Недостатки гармонических поворотных приводов

Встроенный гармонический редуктор может со временем терять точность.

Существует угловое расхождение между входом и выходом, что приводит к снижению динамической точности.

Наличие гистерезиса означает, что траектории движения вперед и назад различаются, что требует алгоритмов компенсации.

Низкая жесткость, что делает их непригодными для применений с высокими ударными нагрузками.

Различия в областях применения

Применение DD двигателей

DD двигатели широко используются в высокоточном и высокопроизводительном оборудовании, включая:

Полупроводниковое оборудование (платформы для пластин, литографические платформы)

Точные измерительные и оптические системы (оптические сканирующие платформы, точные поворотные столы, лазерное обрабатывающее оборудование)

Высококлассные ЧПУ и точные поворотные столы (ЧПУ поворотные столы, 5-осевые станки)

Аэрокосмические системы точного наведения (спутниковые антенны, оптические системы наведения)

Применение гармонических поворотных приводов

Гармонические поворотные приводы часто используются в применениях, требующих компактных размеров и высокой плотности крутящего момента, включая:

Промышленные роботы (например, 6-осевые манипуляторы)

Коллаборативные роботы

Стабилизационные системы и карданы (карданы камер, электрооптические следящие системы)

Космическая робототехника (манипуляторы, системы развертывания солнечных панелей)

В практических применениях DD двигателей и гармонических поворотных приводов инженеры также должны учитывать такие факторы, как тепловой режим, инерция нагрузки и компенсация точности.

Если вы выбираете точный передаточный привод, свяжитесь с нами.

Honpine предоставляет индивидуальную техническую поддержку, адаптированную под ваше применение.
