Компактная конструкция Высокоточный моментный двигатель с прямым приводом

Name: Компактная конструкция Высокоточный моментный двигатель с прямым приводом
SKU: -1

● Введение

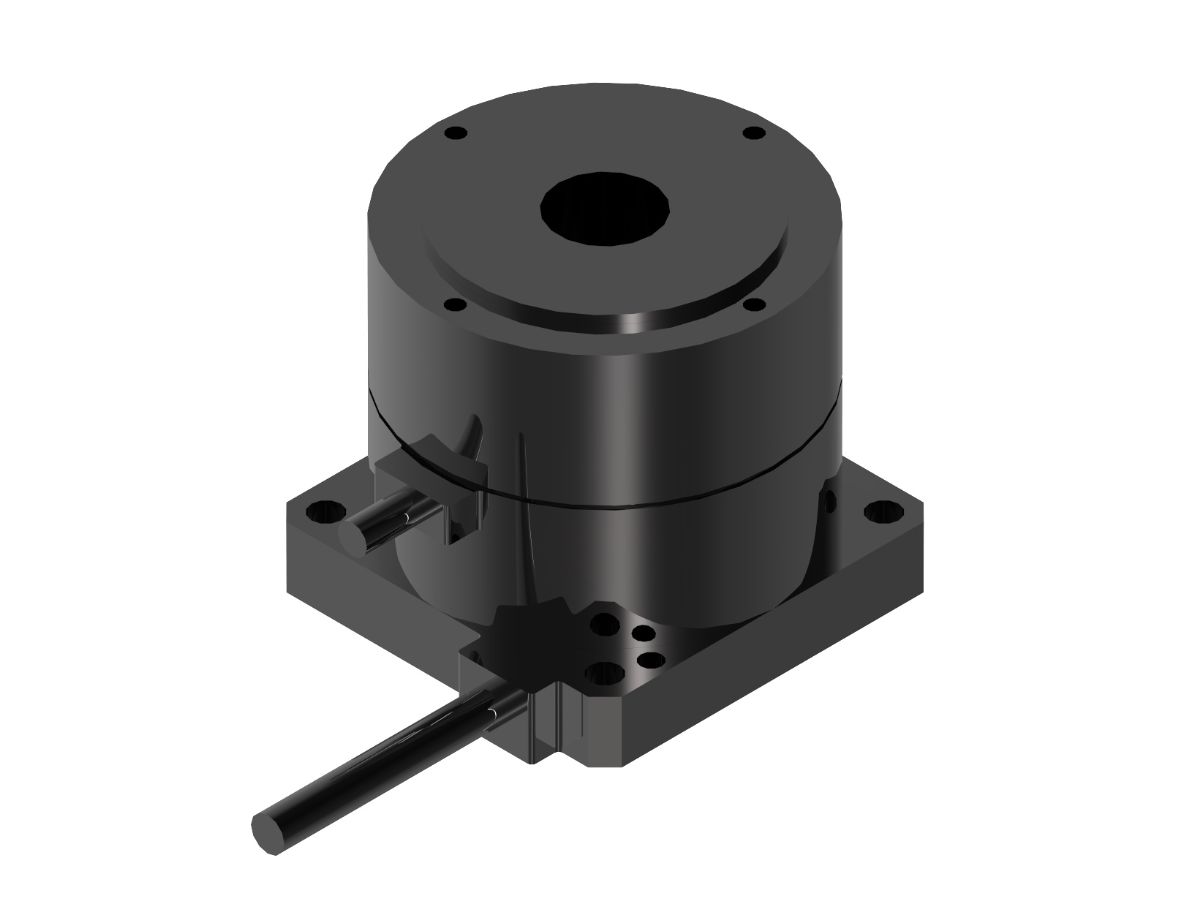

Моментный двигатель с прямым приводом TDB-040-038-NH-AY отличается компактной конструкцией, высокой точностью и быстрым откликом, что делает его идеальным для высокоточного позиционирования и приложений с прямым приводом. Сочетая компактные размеры с высокой производительностью, он хорошо подходит для полупроводникового оборудования, прецизионных столов и автоматизированных систем.

Свяжитесь с нами

Особенности

Производительность	Единица измерения	Производительность	Единица измерения
Непрерывный момент	0.13 Н·м	Пиковый момент	0.39 Н·м
Непрерывный ток	0.63 А (среднеквадратичное значение)	Пиковый ток	1.9 А (среднеквадратичное значение)
Номинальная мощность	7 W	Постоянная момента	0.21 Н·м/А (среднеквадратичное значение)
Сопротивление@25°C	7.5 Ом (линейное)	Индуктивность	1.5 mH
Постоянная противо-ЭДС@25°C	0.123 В (среднеквадратичное значение)/рад/с	Момент инерции	5×10^-6 кг·м²
Точность	±40 угл. сек	Повторяемость	±2.5 угл. сек
Макс. осевая нагрузка	20 N	Макс. моментная нагрузка	0.4 Н·м
Осевое биение	5 um	Радиальное биение	5 um
Макс. скорость	500 об/мин	Масса двигателя	0.075 Kg
Число полюсов	22	Разрешение	819200 импульсов/об
Диаметр	40 mm	Высота	38.5 mm
Основано на цифровых энкодерах; стандартные конечные ограничители хода. Соответствующие параметры и спецификации могут быть изменены без предварительного уведомления.		Для опциональных уровней дребезга контактов измерения проводятся при постоянной нагрузке и постоянной температуре.
