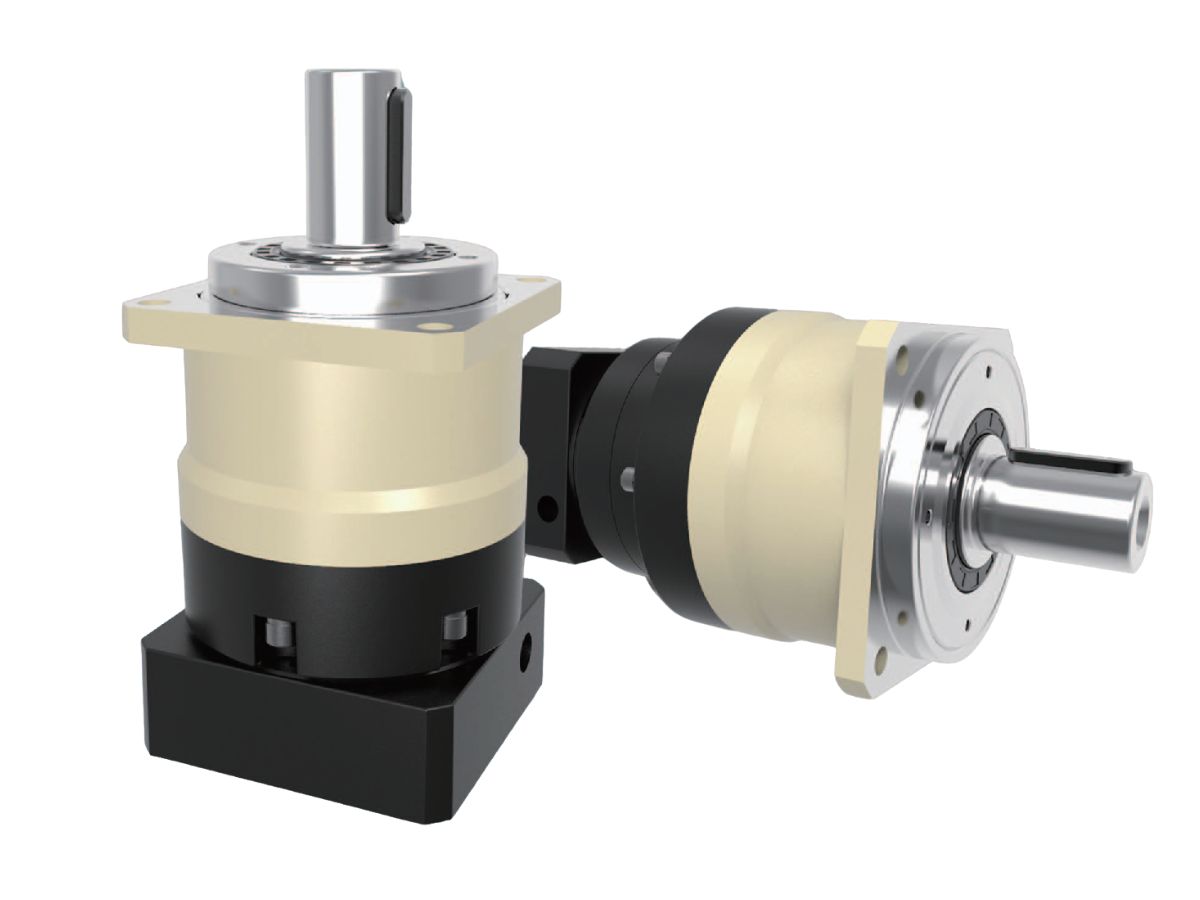

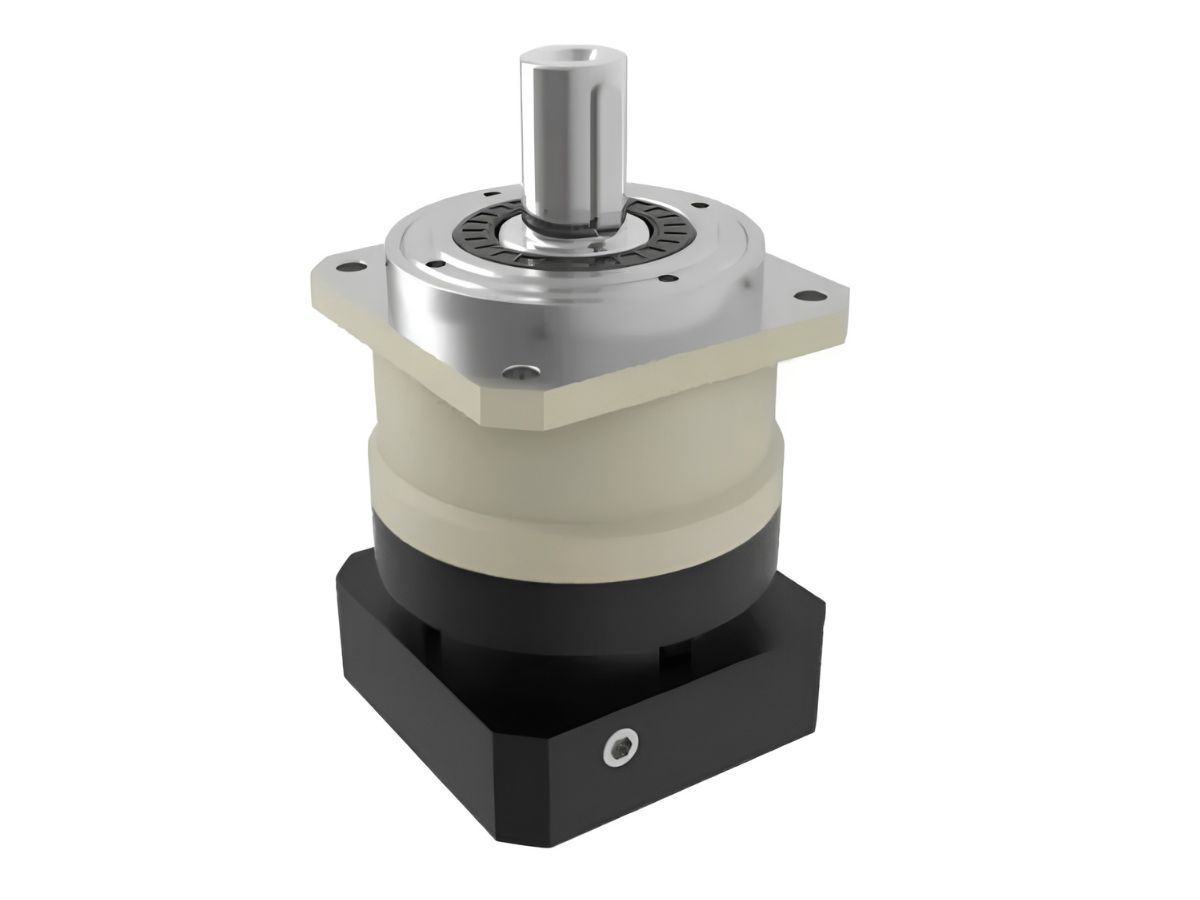

Экономичный планетарный редуктор для сервоприводных систем

Name: Экономичный планетарный редуктор для сервоприводных систем
SKU: -1

● Введение

Планетарный редуктор серии HONPINE MYB представляет собой экономичное решение для общей промышленной автоматизации, сочетающее надежную работу, конкурентоспособную цену и быструю поставку. Доступный в семи типоразмерах — от 42 мм до 220 мм, он обеспечивает номинальный выходной крутящий момент до 2000 Н·м и широкий диапазон передаточных чисел, что делает его совместимым с различными системами серводвигателей и применениями в области передачи мощности.
При люфте ≤5 arcmin для одноступенчатых моделей и ≤7 arcmin для двухступенчатых моделей серия MYB обеспечивает стабильную точность позиционирования для большинства автоматизированного оборудования и упрощает выбор модели. Компактная конструкция, высокий коэффициент полезного действия передачи и прочное исполнение делают ее идеальной альтернативой традиционным ременным приводам, стандартным редукторам и цепным трансмиссионным системам. Широко применяемая в конвейерах, упаковочных машинах, сборочном оборудовании и печатных машинах, серия MYB обеспечивает надежное и экономичное управление движением для широкого спектра промышленных применений.

Свяжитесь с нами

Особенности

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYB042	MYB060	MYB090	MYB115	MYB142	MYB180	MYB220
Номинальный выходной крутящий момент T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342		-
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	50	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Максимальный выходной крутящий момент T₂B	Nm	12	3~100	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Максимальная входная скорость n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Люфт	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Люфт	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Крутильная жесткость	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
Допустимая радиальная нагрузка F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
Допустимая осевая нагрузка F₂a1B²	N	12	3~100	350	630	1,300	3,000	4,000	6,200	35,000
Допустимая осевая нагрузка F₂a2B²	N	12	3~100	390	765	1,625	3,350	4,700	7,250	25,000
Срок службы	ч	12	3~100	20,000*
КПД η	%	1	3~10	≥97%
КПД η	%	2	12~100	≥94%
Вес	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Вес	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Рабочая температура	℃	12	3~100	-10℃~+90℃
Смазка		12	3~100	Синтетическая смазка
Класс защиты		12	3~100	IP65
Монтажное положение		12	3~100	Монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
