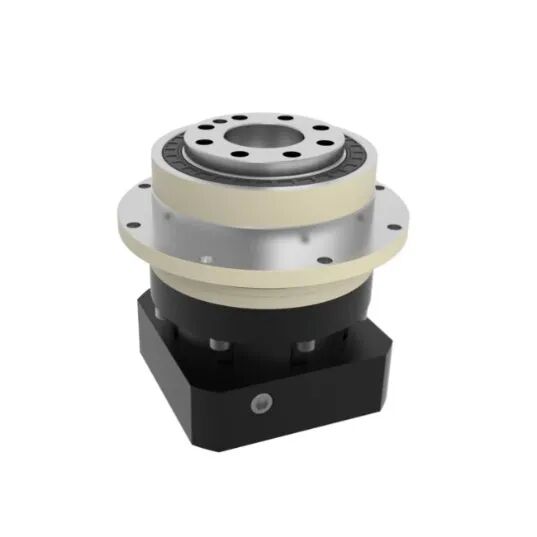

Прецизионный планетарный редуктор с высокожёсткой конструкцией фланцевого выходного вала

Name: Прецизионный планетарный редуктор с высокожёсткой конструкцией фланцевого выходного вала
SKU: -1

● Введение

Прецизионный планетарный редуктор серии HONPINE MYD оснащён выходным фланцем с конструкцией повышенной жёсткости и предназначен для сложных задач управления движением, требующих исключительно высокой точности позиционирования, передачи высокого крутящего момента и длительной надёжности. Доступный в семи типоразмерах корпуса от 47 мм до 255 мм, он обеспечивает передаточные отношения от 4:1 до 100:1 и номинальный выходной крутящий момент от 14 Н·м до 2000 Н·м, что делает его идеальным решением для промышленных роботов, станков с ЧПУ, автоматизированных производственных линий, оборудования для лазерной обработки и других прецизионных машин.
Благодаря сверхнизкому люфту — не более 1 угл. мин для одноступенчатых моделей и не более 3 угл. мин для двухступенчатых моделей — серия MYD обеспечивает превосходную повторяемость, высокую торсионную жёсткость и плавное точное движение. В качестве прецизионного планетарного редуктора для серводвигателей и робототехники она обеспечивает надёжную высокопроизводительную передачу мощности для задач прецизионной промышленной автоматизации.

Свяжитесь с нами

Особенности

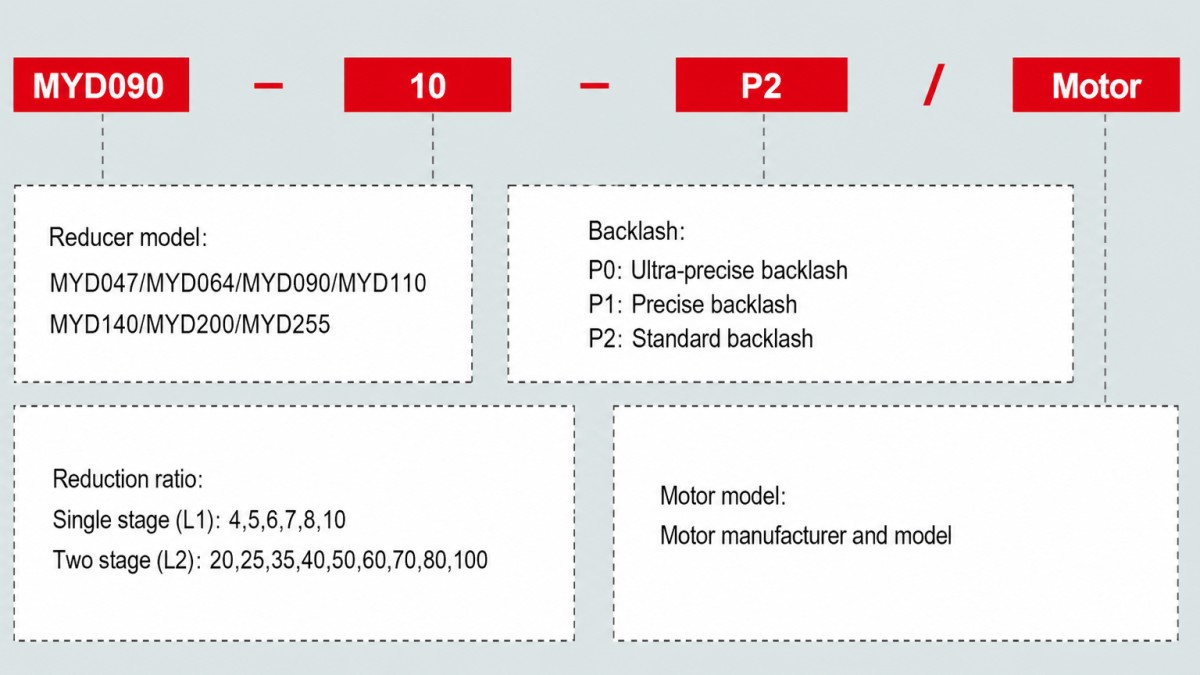

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYD047	MYD064	MYD090	MYD110	MYD140	MYD200	MYD255
Номинальный выходной крутящий момент T₂N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			6	-	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	20	19	48	130	270	560	1,100	1,700
			25	22	60	160	330	650	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	48	130	270	560	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	-	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	-	45	120	260	500	-	-
			100	14	40	100	230	450	520	1,220
Максимальный выходной крутящий момент T₂B	Nm	12	4~100	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	4~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Максимальная входная скорость n₁B	rpm	12	4~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Сверхпрецизионный люфт (P0)	arcmin	1	4~10	-	-	≤1	≤1	≤1	≤1	≤1
Сверхпрецизионный люфт (P0)	arcmin	2	20~100	-	-	-	≤3	≤3	≤3	≤3
Прецизионный люфт (P1)	arcmin	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Прецизионный люфт (P1)	arcmin	2	20~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт (P2)	arcmin	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт (P2)	arcmin	2	20~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Крутильная жесткость	Nm/arcmin	12	4~100	7	13	31	82	151	440	1,006
Максимальный изгибающий момент M₂KB²	Nm	12	4~100	42.5	125	235	430	1,300	3,064	5,900
Допустимая радиальная нагрузка F₂rB²	N	12	4~100	1,080	2,110	2,310	4,800	6,200	5,450	10,600
Срок службы	ч	12	4~100	20,000*
КПД η	%	1	4~10	≥97%
КПД η	%	2	20~100	≥94%
Вес	kg	1	4~10	0.7	1.2	3.0	5.6	11.9	31.6	56.1
Вес	kg	2	20~100	1.0	1.6	3.7	7.3	15.9	36.9	70.4
Рабочая температура	℃	12	4~100	-10℃~+90℃
Смазка		12	4~100	Синтетическая смазка
Класс защиты		12	4~100	IP65
Монтажное положение		12	4~100	Монтажное положение
Уровень шума(n₁=3000rpm) dB		12	4~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
