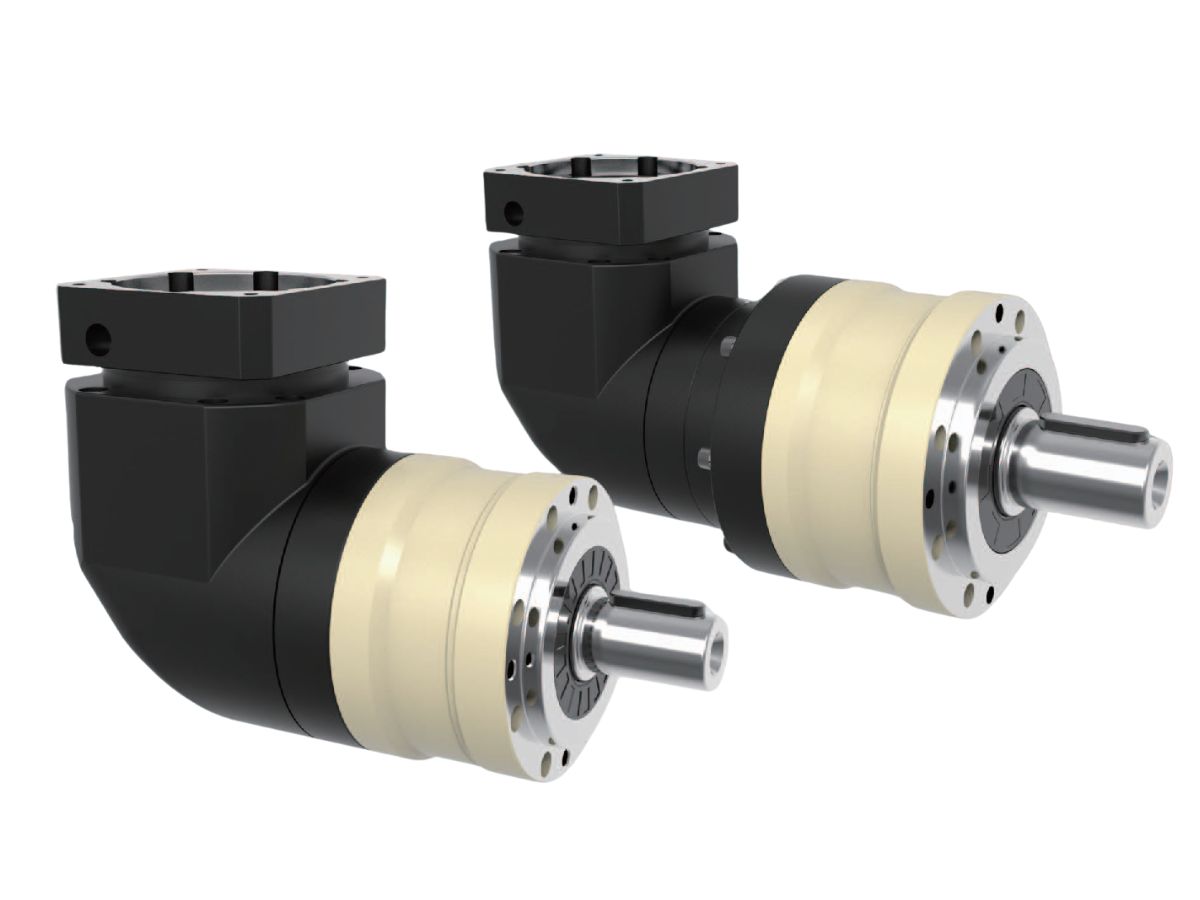

Угловой планетарный редуктор с высоким выходным крутящим моментом для промышленного оборудования

Name: Угловой планетарный редуктор с высоким выходным крутящим моментом для промышленного оборудования
SKU: -1

● Введение

Планетарный редуктор с угловой передачей серии HONPINE MYBR-E предназначен для средних и крупных промышленных машин, требующих высокого крутящего момента, гибкого снижения скорости и компактной установки. Доступный в шести типоразмерах от 70 мм до 155 мм, он обеспечивает передаточные отношения от 3:1 до 200:1 и номинальный выходной крутящий момент от 40 Н·м до 2000 Н·м, что делает его подходящим для сервомоторов, используемых как в легких, так и в тяжелых условиях эксплуатации.
Компактная угловая конструкция с углом 90° обеспечивает максимальную гибкость монтажа, одновременно гарантируя высокий КПД передачи, отличную нагрузочную способность и надежную длительную работу. Благодаря люфту ≤6 угл. мин для одноступенчатых моделей и ≤9 угл. мин для двухступенчатых моделей редуктор серии MYBR-E обеспечивает плавное движение и точное позиционирование. Он идеально подходит для упаковочного оборудования, конвейерных систем, деревообрабатывающего оборудования, систем перемещения материалов и промышленной автоматизации, обеспечивая надежную высокопроизводительную передачу мощности под прямым углом.

Свяжитесь с нами

Особенности

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное отношение¹ MYBR-E070 MYBR-E090 MYBR-E120 MYBR-E155
Номинальный выходной крутящий момент T₂N	Nm	1	3	55	130	208	342
			4	50	140	290	542
			5	60	160	330	650
			6	55	150	310	600
			7	50	140	300	550
			8	50	140	290	542
			10	60	160	330	650
			14	50	140	300	550
			20	40	100	230	450
		2	12	55	130	208	342
			15	55	130	208	342
			20	50	140	290	542
			25	60	160	330	650
			30	55	130	208	342
			35	60	160	330	650
			40	50	140	290	542
			50	60	160	330	650
			60	55	150	310	600
			70	60	160	330	650
			80	50	140	290	542
			100	60	160	330	650
			120		150	310	600
			140		140	300	550
			160		120	260	500
			200		100	230	450
Максимальный выходной крутящий момент T₂B	Nm	12	3~200	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~200	5,000	4,000	4,000	3,000
Максимальная входная скорость n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000
Люфт	arcmin	1	3~20	≤6	≤6	≤6	≤6
Люфт	arcmin	2	12~200	≤9	≤9	≤9	≤9
Крутильная жесткость	Nm/arcmin	12	3~200	7	14	25	50
Допустимая радиальная нагрузка F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400
Допустимая осевая нагрузка F₂a1B²	N	12	3~200	630	1,300	3,000	4,000
Допустимая осевая нагрузка F₂a2B²	N	12	3~200	765	1,625	3,350	4,700
Срок службы	ч	12	3~200	20,000*
КПД η	%	1	3~20	≤95%
КПД η	%	2	12~200	≤92%
Вес	kg	1	3~20	2.1	6.4	13	24.5
Вес	kg	2	12~200	2.5	7.8	14.2	27.5
Рабочая температура	℃	12	3~200	-10℃~+90℃
Смазка		12	3~200	Синтетическая смазка
Класс защиты		12	3~200	IP65
Монтажное положение		12	3~200	Монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70
