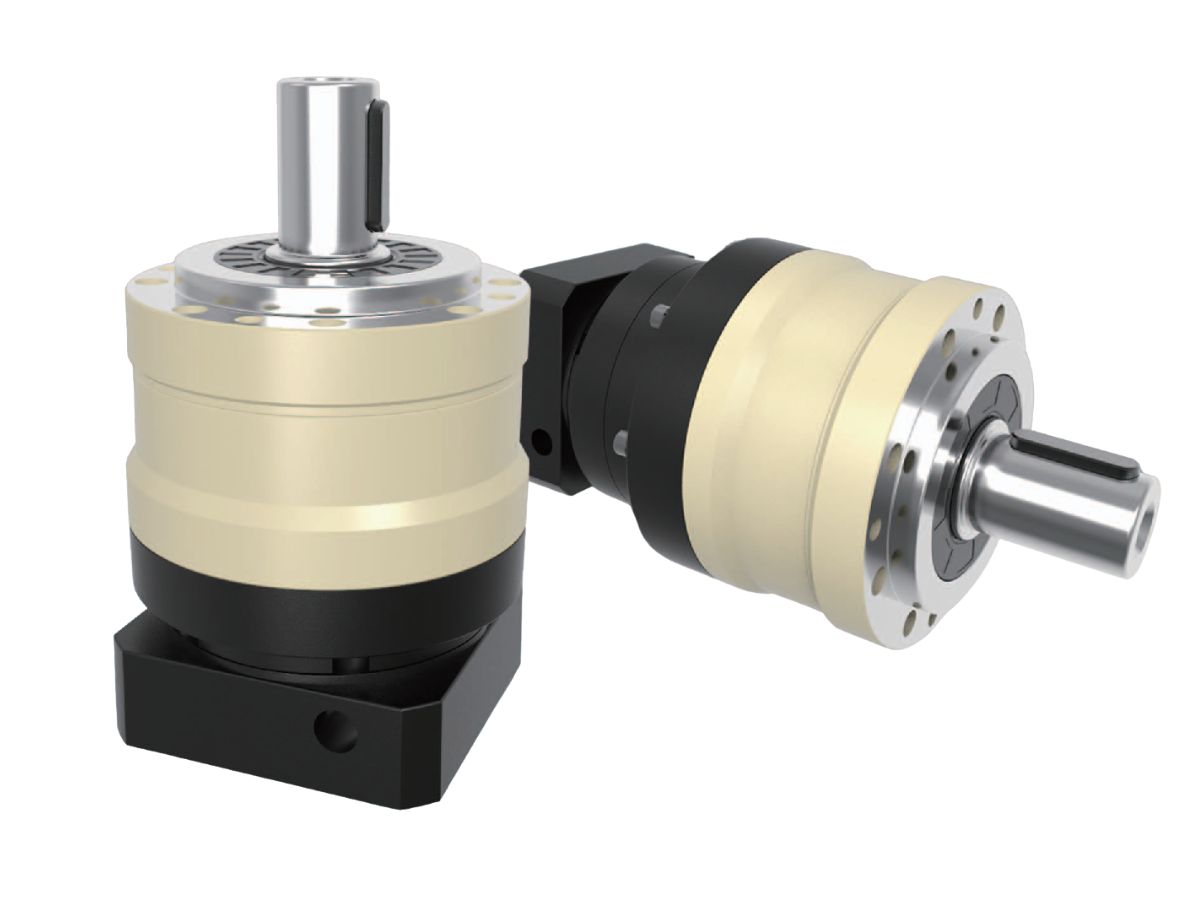

Высокомоментный прецизионный планетарный редуктор для эксплуатации в тяжелых условиях

Name: Высокомоментный прецизионный планетарный редуктор для эксплуатации в тяжелых условиях
SKU: -1

● Введение

Прецизионный планетарный редуктор серии HONPINE MYB-E предназначен для средних и крупных промышленных машин, требующих высокого крутящего момента, отличной нагрузочной способности и стабильной работы. Доступный в шести типоразмерах от 70 мм до 235 мм, он обеспечивает передаточные отношения от 3:1 до 100:1 и номинальный выходной крутящий момент от 40 Н·м до 2000 Н·м. Прочная конструкция обеспечивает высокую торсионную жёсткость, ударопрочность и эффективную передачу мощности.
Благодаря люфту не более 5 arcmin для одноступенчатых моделей и не более 7 arcmin для двухступенчатых моделей редукторы серии MYB-E обеспечивают плавное движение и точное позиционирование. Они идеально подходят для систем с сервоприводами и широко применяются в упаковочном оборудовании, конвейерных системах, деревообрабатывающем оборудовании, системах транспортировки материалов и промышленной автоматизации, обеспечивая надёжное и экономичное управление движением.

Свяжитесь с нами

Особенности

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
Номинальный выходной крутящий момент T₂N	Nm	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
Максимальный выходной крутящий момент T₂B	Nm	12	3~100	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
Максимальная входная скорость n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
Люфт	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Люфт	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
Крутильная жесткость	Nm/arcmin	12	3~100	7	14	25	50	145	225
Допустимая радиальная нагрузка F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
Допустимая осевая нагрузка F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
Допустимая осевая нагрузка F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
Срок службы	ч	12	3~100	20,000*
КПД η	%	1	3~10	≥97%
КПД η	%	2	12~100	≥94%
Вес	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
Вес	kg	2	12~100	1.9	4.1	9	17.5	33	60
Рабочая температура	℃	12	3~100	-10℃~+90℃
Смазка		12	3~100	Синтетическая смазка
Класс защиты		12	3~100	IP65
Монтажное положение		12	3~100	Монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
