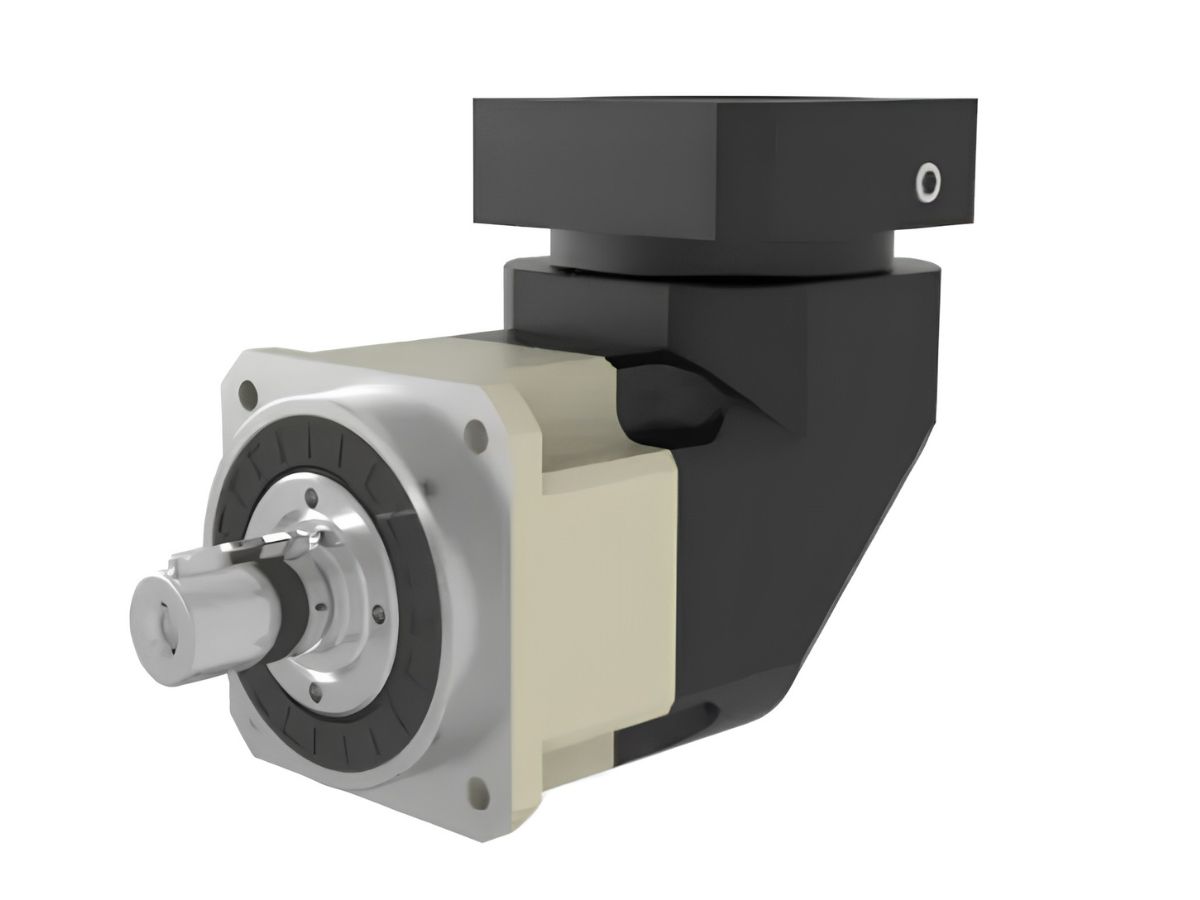

Прецизионный планетарный редуктор с высоким КПД передачи

Name: Прецизионный планетарный редуктор с высоким КПД передачи
SKU: -1

● Введение

Прецизионный планетарный редуктор HONPINE серии MYAR разработан для обеспечения оптимального сочетания точности, производительности и экономической эффективности в системах промышленного управления движением. Доступный в семи типоразмерах корпуса от 42 мм до 220 мм, он предлагает передаточные отношения одноступенчатого редуктора от 3:1 до 20:1 и двухступенчатого редуктора до 200:1, что делает его идеальным решением для серводвигателей, систем промышленной автоматизации, станков с ЧПУ, упаковочного оборудования, конвейерных систем, печатного оборудования и OEM-применений.
При номинальном выходном крутящем моменте от 14 Н·м до 2 000 Н·м серия MYAR обеспечивает надежную работу как в приложениях с легкими, так и с тяжелыми нагрузками. Стандартный люфт поддерживается в пределах ≤2 arcmin для одноступенчатых моделей и ≤4 arcmin для двухступенчатых моделей, обеспечивая точное позиционирование, плавную работу, высокий КПД передачи и длительный срок службы.

Свяжитесь с нами

Особенности

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYAR042	MYAR060	MYAR090	MYAR115	MYAR142	MYAR180	MYAR220
Номинальный выходной крутящий момент T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	50	140	290	542	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	一	50	140	300	550	1,100	1,800
			20	一	40	100	230	450	520	1,220
		2	12	一	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	22	55	150	310	600	1,200	2,000
			70	22	60	160	330	650	1,200	2,000
			80	22	50	140	290	542	1,200	2,000
			100	22	60	160	330	650	1,200	2,000
			120	一	一	150	310	600	1,100	1,900
			140	一	一	140	300	550	1,100	1,800
			160	一一 120 260 500 1,000 1,600
			200	一一 100 230 450 520 1,220
Максимальный выходной крутящий момент T₂B	Nm	12	3~200	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Максимальная входная скорость n₁B	rpm	12	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Сверхпрецизионный люфт (P0)	arcmin	1	3~20	一	一	≤2	≤2	≤2	≤2	≤2
Сверхпрецизионный люфт (P0)	arcmin	2	12~200	一	一	≤4	≤4	≤4	≤4	≤4
Прецизионный люфт (P1)	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Прецизионный люфт (P1)	arcmin	2	12~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Стандартный люфт (P2)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Стандартный люфт (P2)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Крутильная жесткость	Nm/arcmin	12	3~200	3	7	14	25	50	145	225
Допустимая радиальная нагрузка F₂rB²	N	12	3~200	780	1,530	3,250	6,700	9,400	14,500	50,000
Допустимая осевая нагрузка F₂a1B²	N	12	3~200	350	630	1,300	3,000	4,000	6,200	35,000
Допустимая осевая нагрузка F₂a2B²	N	12	3~200	390	765	1,625	3,350	4,700	7,250	25,000
Срок службы	ч	12	3~200	20,000*
КПД η	%	1	3~20	≤95%
КПД η	%	2	12~200	≤92%
Вес	kg	1	3~20	0.9	2.1	6.4	13	24.5	51	83
Вес	kg	2	12~200	1.2	2.5	7.8	14.2	27.5	54	95
Рабочая температура	℃	12	3~200	-10℃~+90℃
Смазка		12	3~200	Синтетическая смазка
Класс защиты		12	3~200	IP65
Монтажное положение		12	3~200	Любое монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
