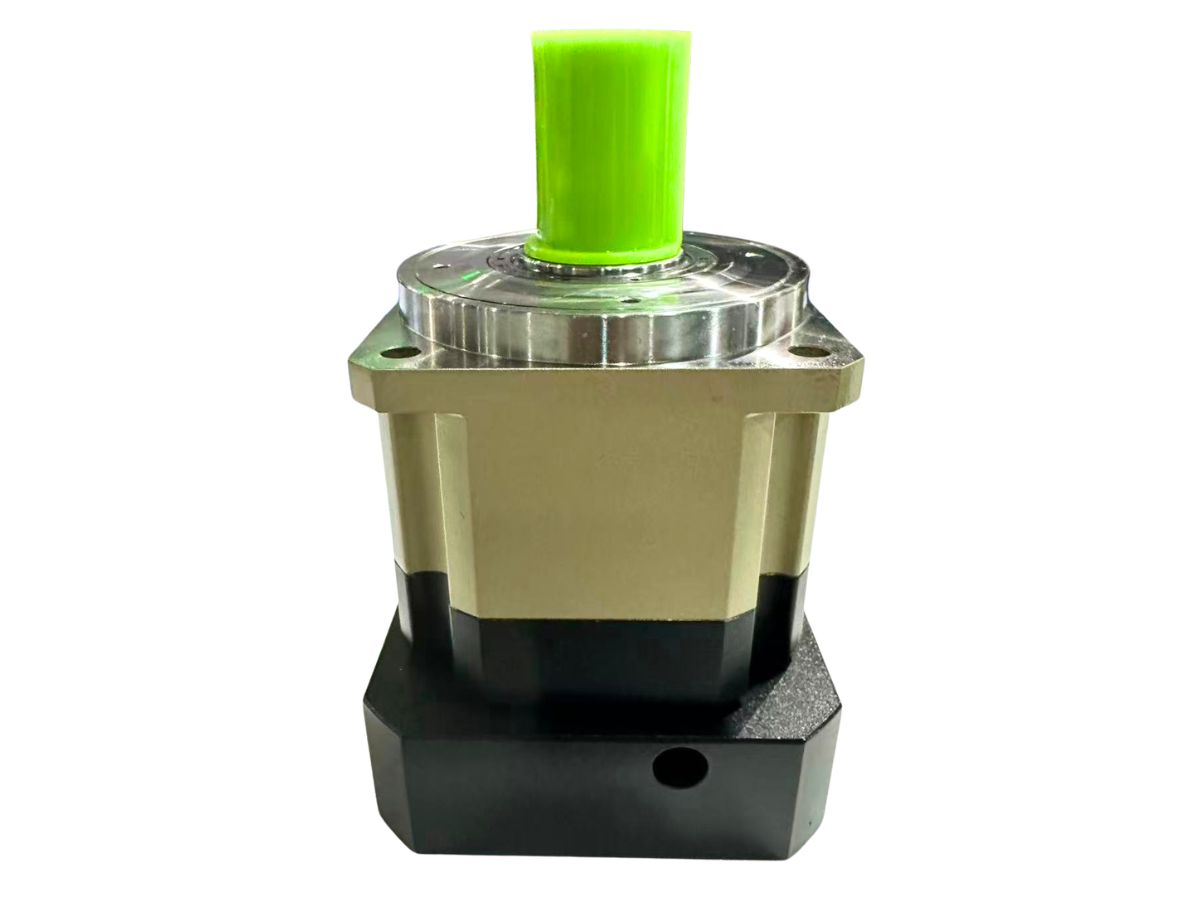

Прецизионный планетарный редуктор с малым люфтом и высокой жесткостью для промышленной автоматизации

Name: Прецизионный планетарный редуктор с малым люфтом и высокой жесткостью для промышленной автоматизации
SKU: -1

● Введение

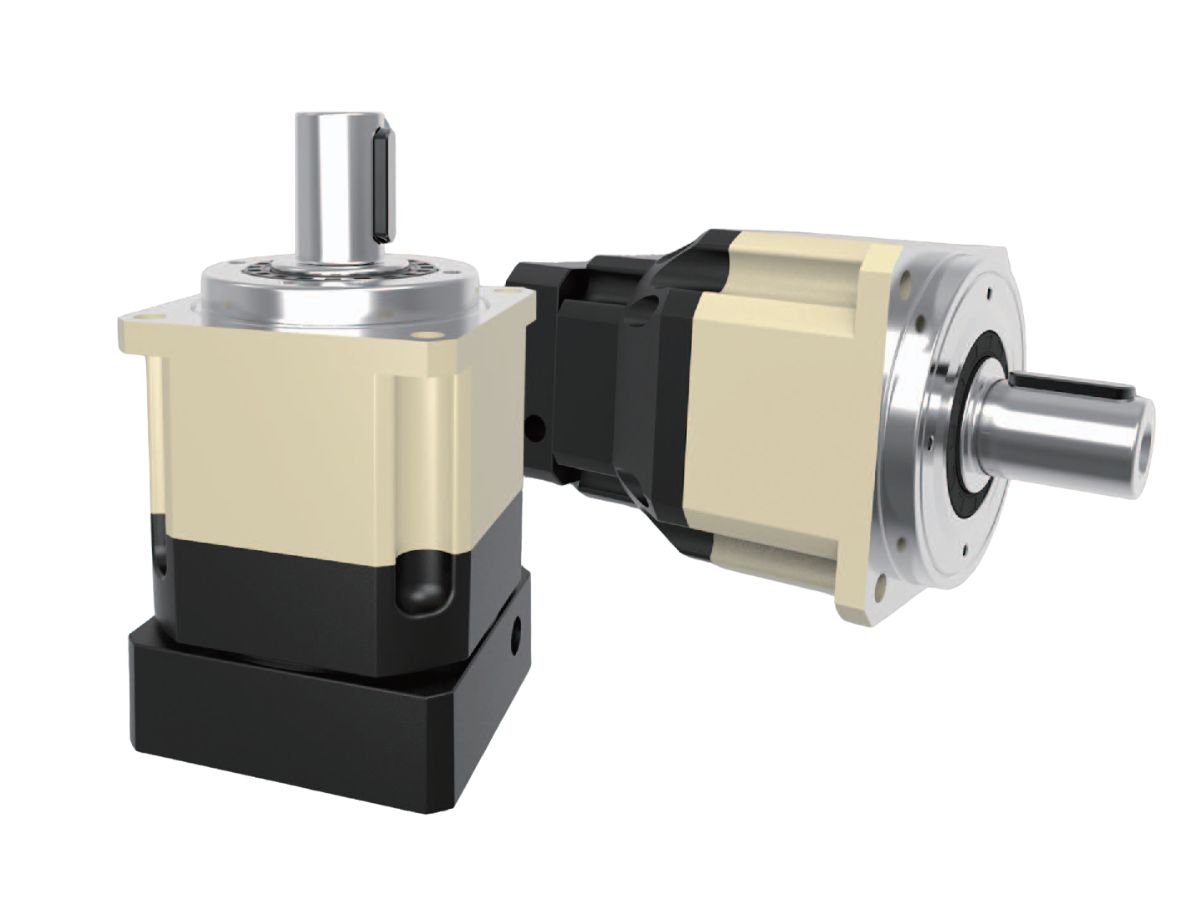

Прецизионный планетарный редуктор серии HONPINE MYA разработан для обеспечения высокой жёсткости, низкого люфта и надёжной передачи мощности в ответственных системах управления движением. Доступный в семи типоразмерах корпуса от 42 мм до 220 мм, он поддерживает передаточные отношения одноступенчатого исполнения от 3:1 до 10:1 и двухступенчатого исполнения до 100:1, что делает его идеальным решением для серводвигателей, промышленной автоматизации, робототехники, станков с ЧПУ, упаковочного оборудования и прецизионных систем позиционирования.
Обеспечивая номинальный выходной крутящий момент до 2 000 Н·м, серия MYA сочетает высокую торсионную жёсткость с превосходной точностью позиционирования и длительным сроком службы. Люфт составляет всего ≤1 угл. мин для одноступенчатых моделей и ≤3 угл. мин для двухступенчатых моделей, что делает редуктор идеальным планетарным редуктором с низким люфтом для высокоточных сервоприводных систем.

Свяжитесь с нами

Особенности

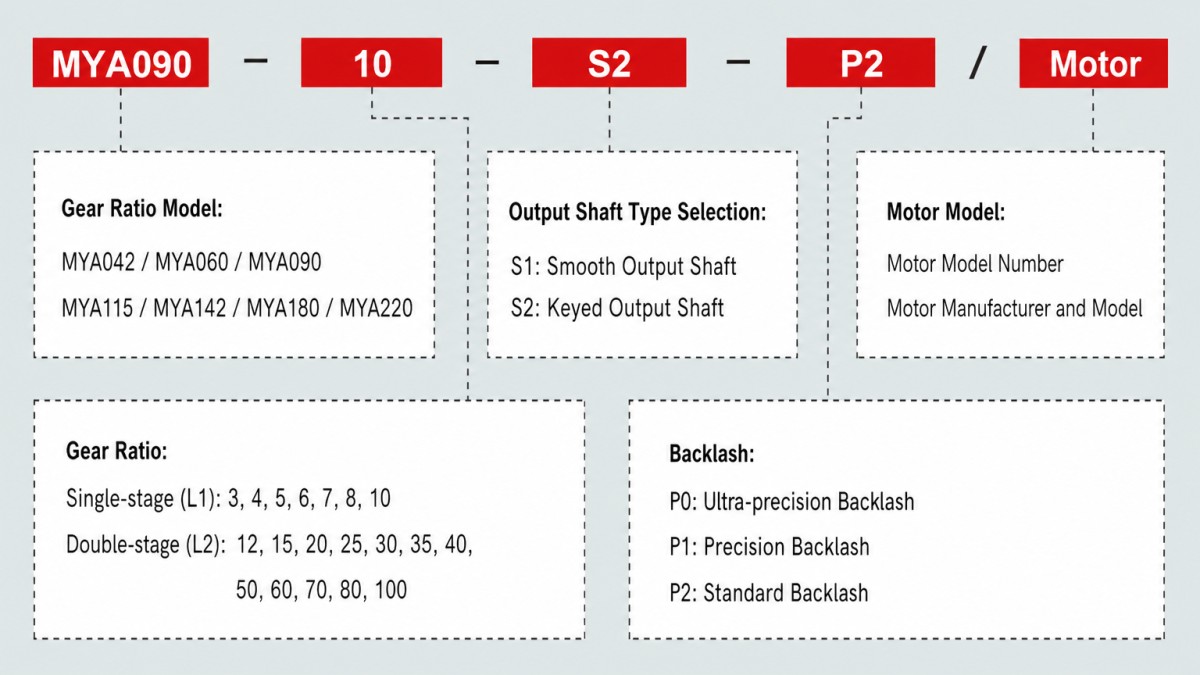

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYA042	MYA060	MYA090	MYA115	MYA142	MYA180	MYA220
Номинальный выходной крутящий момент T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	1,100	1,900
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Максимальный выходной крутящий момент T₂B	Nm	12	3~100	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Максимальная входная скорость n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Сверхпрецизионный люфт (P0)	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Сверхпрецизионный люфт (P0)	arcmin	2	12~100	—	—	—	≤3	≤3	≤3	≤3
Прецизионный люфт (P1)	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Прецизионный люфт (P1)	arcmin	2	12~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт (P2)	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Стандартный люфт (P2)	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Крутильная жесткость	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
Допустимая радиальная нагрузка F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
Допустимая осевая нагрузка F₂a1B²	N	12	3~100	350 630 1,300 3,000 4,000 6,200 35,000
Допустимая осевая нагрузка F₂a2B²	N	12	3~100	390 765 1,625 3,350 4,700 7,250 25,000
Срок службы	ч	12	3~100	20,000*
КПД η	%	1	3~10	≥97%
КПД η	%	2	12~100	≥94%
Вес	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Вес	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Рабочая температура	℃	12	3~100	-10℃~+90℃
Смазка		12	3~100	Синтетическая смазка
Класс защиты		12	3~100	IP65
Монтажное положение		12	3~100	Любое монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
