● Введение

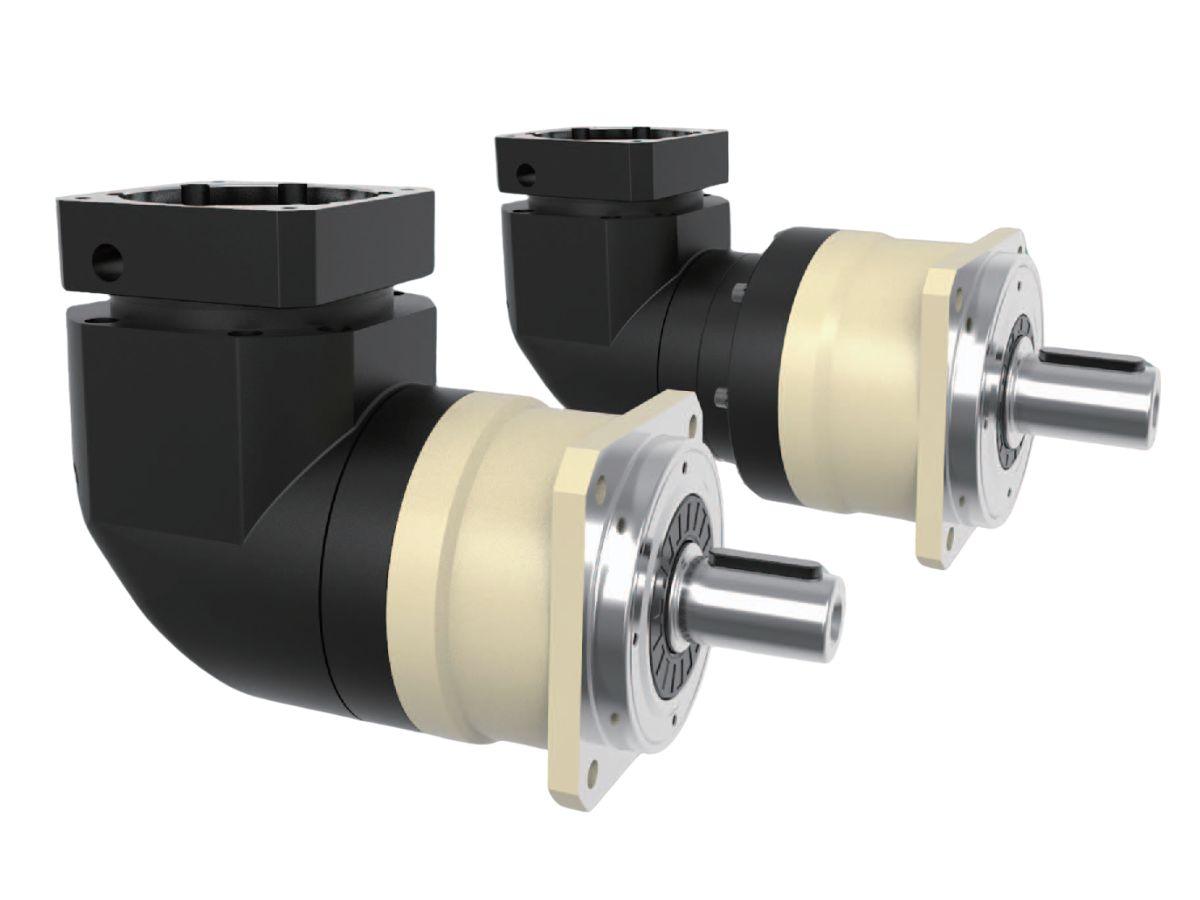

Прецизионный планетарный редуктор с угловой передачей HONPINE серии MYBR разработан для применения в промышленной автоматизации, требующей компактной установки, гибкой передачи и экономичной эксплуатации. Доступный в пяти типоразмерах от 60 мм до 180 мм, он обеспечивает передаточные отношения от 3:1 до 200:1 и номинальный выходной крутящий момент от 40 Nm до 650 Nm, что делает его подходящим для широкого спектра систем с серводвигателями.
Компактная угловая конструкция 90° серии MYBR обеспечивает высокую эффективность передачи и надежную передачу мощности, одновременно повышая гибкость монтажа в оборудовании с ограниченным пространством. Стандартный люфт составляет ≤6 arcmin для одноступенчатых моделей и ≤9 arcmin для двухступенчатых моделей, обеспечивая плавное движение и стабильное позиционирование. Серия MYBR идеально подходит для упаковочного оборудования, конвейерных систем, сборочного оборудования, систем транспортировки материалов и других применений в промышленной автоматизации, обеспечивая эффективную и надежную передачу мощности под прямым углом.

Свяжитесь с нами

Особенности

Характеристики

Лист 1



Технические характеристики	Единица измерения	Ступени	Передаточное число¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
Номинальный выходной крутящий момент T₂N	Nm	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
Максимальный выходной крутящий момент T₂B	Nm	12	3~200	3 × номинальный выходной крутящий момент
Номинальная входная скорость n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
Максимальная входная скорость n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
Сверхпрецизионный люфт (P0)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6
Сверхпрецизионный люфт (P0)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9
Крутильная жесткость	Nm/arcmin	12	3~200	7	14	25	50	145
Допустимая радиальная нагрузка F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
Допустимая осевая нагрузка F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
Допустимая осевая нагрузка F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
Срок службы	ч	12	3~200	20,000*
КПД η	%	1	3~20	≤95%
КПД η	%	2	12~200	≤92%
Вес	kg	1	3~20	2.1	6.4	13	24.5	51
Вес	kg	2	12~200	2.5	7.8	14.2	27.5	54
Рабочая температура	℃	12	3~200	-10℃~+90℃
Смазка		12	3~200	Синтетическая смазка
Класс защиты		12	3~200	IP65
Монтажное положение		12	3~200	Монтажное положение
Уровень шума (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
