Преимущества и недостатки редуктора RV

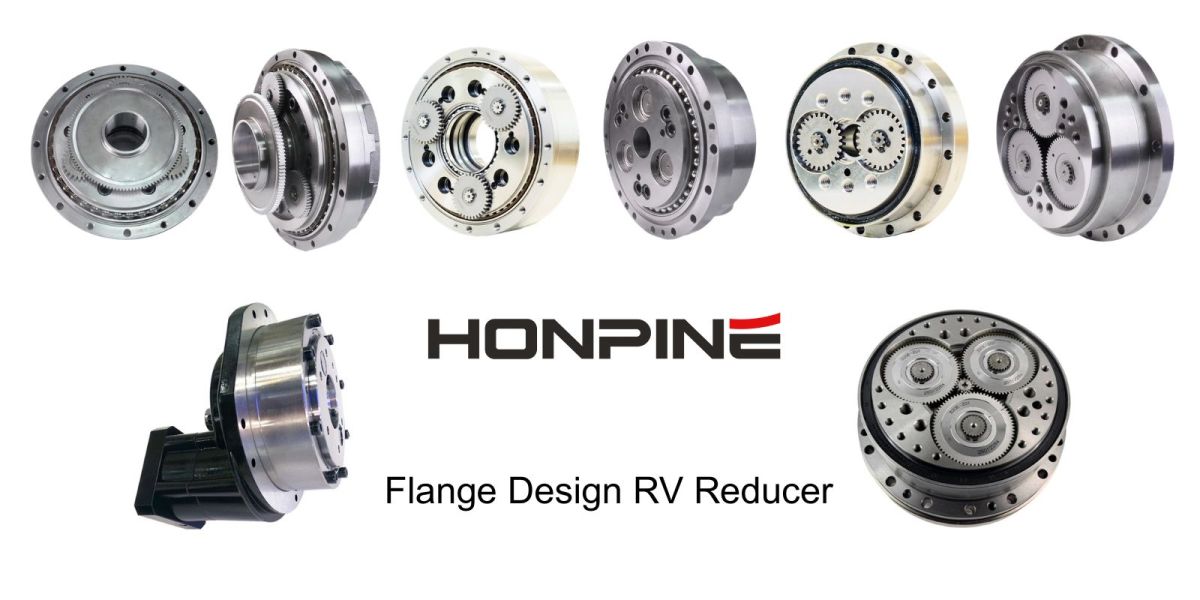

Что такое RV-редуктор?

RV означает Rotary Vector. Он был разработан Nabtesco в 1980-х годах как оптимизированная конструкция на основе циклоидального планетарного редуктора.

Преимущества RV-редукторов

1. Широкий диапазон передаточных чисел

RV-редукторымогут обеспечивать широкий диапазон передаточных чисел, обычно предлагая высокие коэффициенты редукции. Это делает их подходящими для различных условий эксплуатации, требующих точного контроля скорости и выходного крутящего момента.

2. Высокая крутильная жесткость

Выходной механизм использует двойную опорную планетарную водилу. Жесткий большой диск на левом конце водилы напрямую соединяется с нагрузкой через болты.

По сравнению с традиционными циклоидальными редукторами эта конструкция обеспечивает:

• Значительно более высокую крутильную жесткость

• Минимальный упругий люфт при номинальном крутящем моменте

• Стабильную точность передачи и отличную динамическую реакцию

3. Высокий КПД передачи

RV-редукторы характеризуются относительно низкими потерями энергии при передаче мощности, что позволяет эффективно преобразовывать входную энергию в механическую. Это способствует повышению энергоэффективности и снижению эксплуатационных расходов.

4. Точность и стабильность

Стабильная точность

При правильном проектировании и высокой точности изготовления/сборки RV-редукторы могут достигать:

• Высокой точности

• Низкого люфта

При длительной эксплуатации их точность меньше подвержена влиянию износа или температурных изменений, обеспечивая:

• Высокую точность позиционирования

• Отличную повторяемость

Это делает их идеальными для применений, таких как роботы и станки с ЧПУ.

• Плавная работа

Благодаря специальной структуре передачи и методу зацепления:

• Низкий уровень вибрации

• Низкий уровень шума

Это обеспечивает плавную работу, снижает шумовое загрязнение и способствует увеличению срока службы оборудования.

5. Грузоподъемность и защита

Высокая способность к крутящему моменту позволяет RV-редукторам эффективно справляться с тяжелыми нагрузками

В аварийных условиях (например, перегрузка) они могут выдерживать высокий крутящий момент и защищать двигатель от повреждений

Недостатки RV-редукторов

1. Ограничения по грузоподъемности

Скользящее трение в механизме зубчатого колеса

Хотя большинство компонентов передачи используют катящийся контакт, взаимодействие между зубчатым колесом и корпусом штифта в основном является скользящим трением.

Это поведение аналогично подшипникам скольжения, которые обычно более подходят для:

• Высокоскоростных

• Легконагруженных условий

Эта характеристика накладывает определенные ограничения на грузоподъемность RV-редукторов.

2. Сложность производства

Высокие требования к точности

В реальных условиях эксплуатации RV-редукторы часто подвергаются повторяющимся циклам пуска-останова и точного позиционирования.

Для поддержания точности и срока службы:

Зубчатые колеса, корпуса и штифты требуют чрезвычайно высокой точности обработки

Выбор материалов и производственные процессы должны соответствовать строгим стандартам

Это значительно увеличивает стоимость производства.

Сложный производственный процесс

RV-редукторы имеют сложную структуру с жесткими требованиями к:

Точности обработки компонентов

Точности сборки

Они требуют:

• Современного производственного оборудования

• Высоких технологий

• Строгого контроля качества

В результате производство высокоточных RV-редукторов является технически сложной задачей.

RV-редукторы предлагают высокую точность, жесткость и надежность, что делает их идеальными для высококлассных применений, таких как робототехника. Однако их сложная структура и высокие требования к производству приводят к более высоким затратам и сложности производства.
