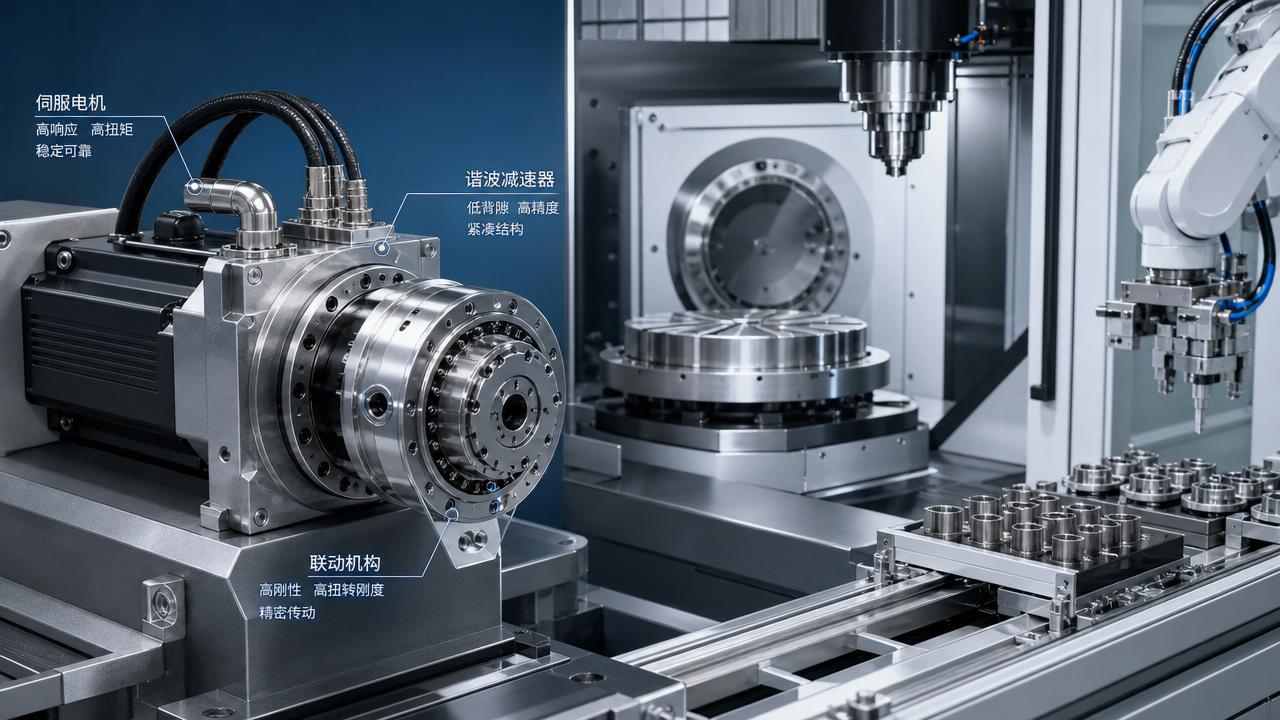

Что такое гармонический редуктор и где он используется в системах точного позиционирования?

Редуктор с гармоническим приводом часто выбирают тогда, когда система движения должна оставаться компактной, не жертвуя точностью.

В оборудовании для станков и машин этот баланс особенно важен, поскольку погрешность позиционирования, люфт и вибрация напрямую влияют на качество поверхности, стабильность цикла и повторяемость.

Этот компонент используется и в робототехнике, однако его значение в прецизионных подающих системах, поворотных осях и автоматизированной загрузке и выгрузке вокруг станков не менее важно.

Особенность редуктора с гармоническим приводом заключается не только в высоком передаточном отношении.

Он сочетает низкий люфт, плавную передачу и компактные размеры так, что хорошо подходит для прецизионных узлов с ограниченным пространством.

Почему этот редуктор продолжает привлекать внимание

На станочное оборудование оказывается давление: нужно обрабатывать более сложные детали с более жесткими допусками и меньшим временем наладки.

Из-за этого возрастает значение каждого приводного компонента между двигателем и нагрузкой.

Небольшая передаточная ошибка может стать заметной на вершине инструмента или на поворотном столе.

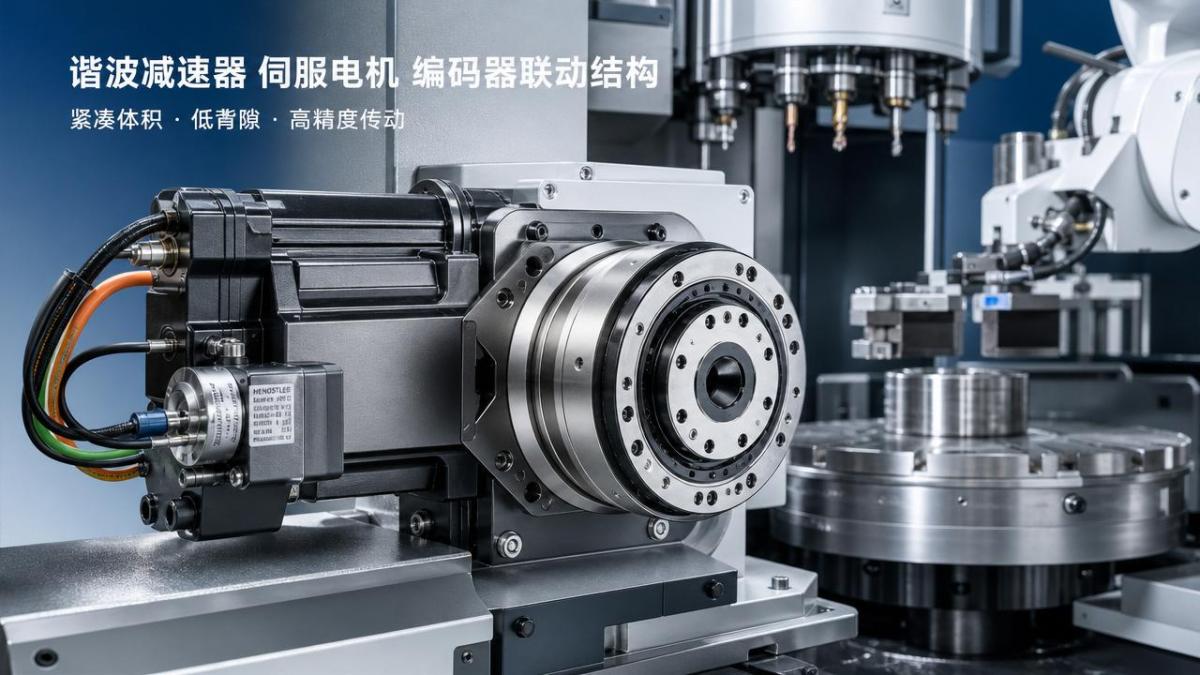

По этой причине редуктор с гармоническим приводом часто рассматривают вместе с серводвигателями, энкодерами, шарико-винтовыми передачами и альтернативами с прямым приводом.

Он также важен во вспомогательных системах.

Сменщики инструмента, роботизированные ячейки загрузки, контрольные станции и компактные модули позиционирования требуют управляемого движения при ограниченном монтажном пространстве.

Редуктор, который экономит место и при этом сохраняет повторяемость, в таких компоновках легче обосновать.

Что такое редуктор с гармоническим приводом на практике

Редуктор с гармоническим приводом — это прецизионный механизм редукции, основанный не только на жестком зацеплении зубьев, но и на упругой деформации.

Его базовая конструкция обычно включает три основных элемента: волновой генератор, flexspline и circular spline.

Волновой генератор деформирует тонкий flexspline в эллиптическую форму.

Эта форма входит в зацепление с circular spline в двух противоположных зонах.

Поскольку у этих двух шлицев немного отличается число зубьев, каждый оборот входного вала создает небольшое относительное перемещение.

Эта разница обеспечивает большое передаточное отношение в компактном исполнении.

Простые описания часто на этом и заканчиваются, но практический вывод важнее.

Редуктор с гармоническим приводом может обеспечивать точное угловое движение, высокую повторяемость и очень низкий люфт там, где обычным зубчатым передачам требуется больше места.

Почему низкий люфт так важен

Люфт становится заметным, когда ось меняет направление, а выходной вал с запаздыванием реагирует на это.

При контурной обработке, индексировании или точной юстировке такая задержка снижает уверенность в позиционировании.

Редуктор с гармоническим приводом ценится за то, что способен свести эту потерю движения к очень малому значению.

Это обеспечивает более плавную интерполяцию, более стабильную ориентацию и более предсказуемое поведение сервосистемы.

Чем он отличается от других типов редукторов

Не каждой прецизионной системе нужна одинаковая схема передачи.

Планетарные редукторы, червячные передачи, циклоидальные редукторы и прямой привод — у каждого свои приоритеты.

Редуктор с гармоническим приводом выделяется в более узком, но очень требовательном диапазоне задач.

Иными словами, редуктор с гармоническим приводом редко становится универсальным выбором для любой оси.

Он становится привлекательным тогда, когда компактность и точность должны сосуществовать, особенно при вращательном или шарнирном движении.

Где он применяется в системах точного движения

Лучший способ понять ценность редуктора с гармоническим приводом — рассмотреть реальные задачи движения.

В среде станочного оборудования регулярно встречается несколько вариантов применения.

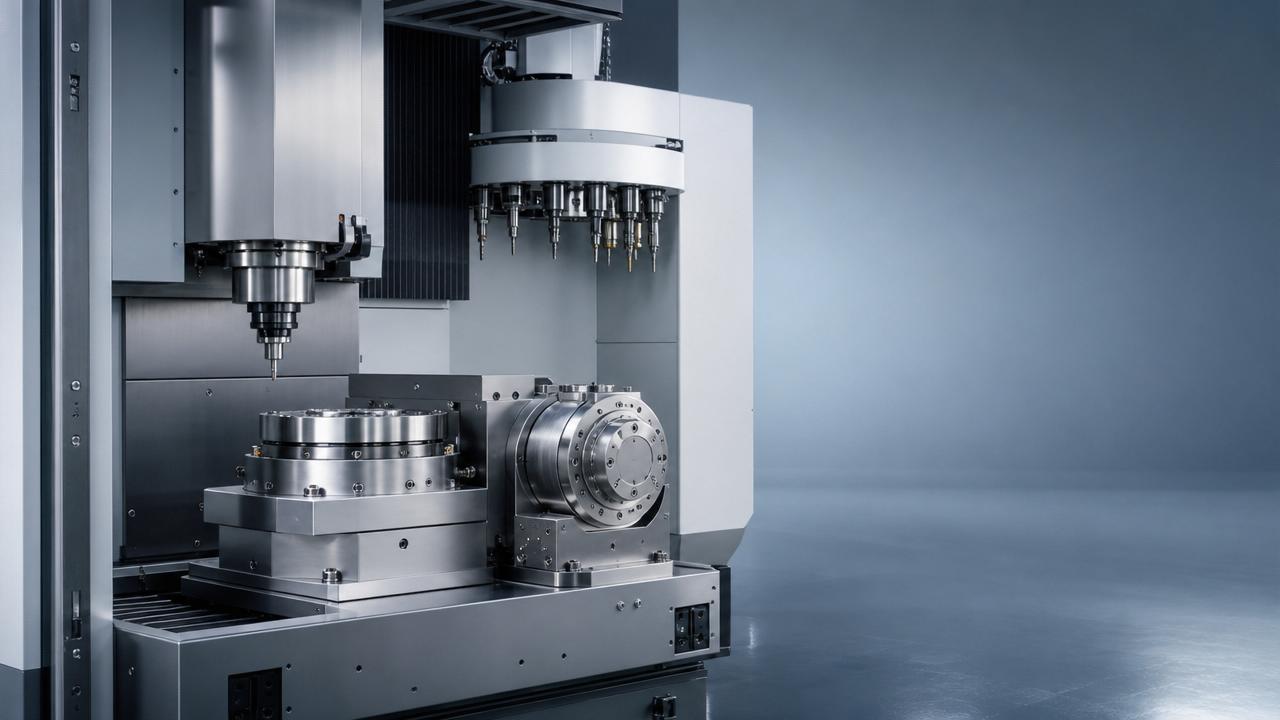

Поворотные столы и индексирующие узлы

Точное индексирование требует точного углового позиционирования и стабильной повторяемости на протяжении многих циклов.

Редуктор с гармоническим приводом помогает уменьшить люфт при реверсе и поддерживает точную ориентацию стола.

Сменщики инструмента и вспомогательные осевые модули

Компактные механизмы в зоне шпинделя часто имеют жесткие ограничения по габаритам.

Именно здесь редуктор с гармоническим приводом может разместиться проще, чем более массивные альтернативы.

Более плавная передача также помогает снизить ударные нагрузки при индексировании или повороте рычага.

Роботизированные ячейки загрузки и выгрузки

Станки все чаще оснащаются роботами для передачи деталей и гибкого обслуживания.

Во многих шарнирных сочленениях используется редуктор с гармоническим приводом, потому что точное движение сустава улучшает контроль траектории и точность размещения.

Оборудование для контроля и юстировки

Оптические системы контроля или системы на основе щупов требуют точной ориентации при минимальной погрешности движения.

Редуктор с гармоническим приводом может обеспечивать тонкую угловую коррекцию без значительного увеличения монтажного объема.

Что следует оценить перед выбором

Редуктор с гармоническим приводом точен, но он не застрахован от несоответствия задаче.

Выбор должен выходить за рамки передаточного отношения и номинального момента.

• Проверяйте пиковый момент, а не только непрерывный, особенно при разгоне и остановке.
• Оценивайте крутильную жесткость, поскольку работа серводвигателя зависит от жесткости системы.
• Смотрите на рабочий цикл, частоту реверсов и ударные нагрузки в реальной эксплуатации.
• Подтверждайте допустимые радиальные и осевые нагрузки, если выходной вал поддерживает внешние конструкции.
• Согласуйте разрешение энкодера и настройку сервопривода с фактическим уровнем точности редуктора.
• Учитывайте доступ к обслуживанию, герметизацию, срок службы смазки и температурные условия.

В станках эти детали влияют не только на качество движения.

Они также воздействуют на долгосрочную стабильность калибровки, интервалы обслуживания и риск простоя.

Примечание о жесткости и точности

Низкий люфт не означает автоматически идеальную жесткость при любых нагрузках.

Когда возрастают силы резания или инерционные нагрузки, крутильную податливость все равно нужно учитывать.

Именно поэтому редуктор с гармоническим приводом лучше всего работает тогда, когда его преимущество в точности сбалансировано с реальными требованиями конструкции.

Как оценить применимость в проекте станка

Полезно начинать не с того, как выглядит редуктор на бумаге, а с того, что должна делать ось.

Если движение компактное, вращательное, повторяющееся и чувствительное к точности, редуктор с гармоническим приводом заслуживает пристального внимания.

Если ось в основном несет большие нагрузки резания, может больше подойти другой принцип передачи.

Обычно сравнение должно включать такие вопросы:

• Ограничено ли монтажное пространство вокруг оси или шарнира?
• Требуется ли почти нулевой люфт при реверсе?
• Будет ли ось выполнять индексирование, ориентацию или тонкую угловую коррекцию?
• Достаточно ли хорошо контролируются пиковые нагрузки для длительного срока службы?
• Создали бы прямой привод или планетарная система лучший баланс цены и производительности?

Такой подход делает обсуждение практичным.

Он помогает не выбирать редуктор с гармоническим приводом только потому, что он кажется вариантом с самой высокой точностью.

Четкий следующий шаг для оценки

Редуктор с гармоническим приводом лучше всего понимать как прецизионный инструмент для конкретных задач движения.

Его наибольшая ценность проявляется тогда, когда пространство ограничено, люфт должен быть минимальным, а повторяемость движения напрямую влияет на результат.

Для станочного оборудования это может означать более точное индексирование, более чистую реакцию оси и более стабильную автоматизацию вокруг процесса резания.

Самый полезный следующий шаг — сопоставить реальные требования каждой оси по нагрузке, скорости, жесткости и позиционированию.

Когда эти условия ясны, сравнивать редуктор с гармоническим приводом с планетарными или direct-drive вариантами становится гораздо надежнее.

Такой структурированный анализ обычно показывает, является ли редуктор преимуществом в точности, решением для компоновки или и тем, и другим.
