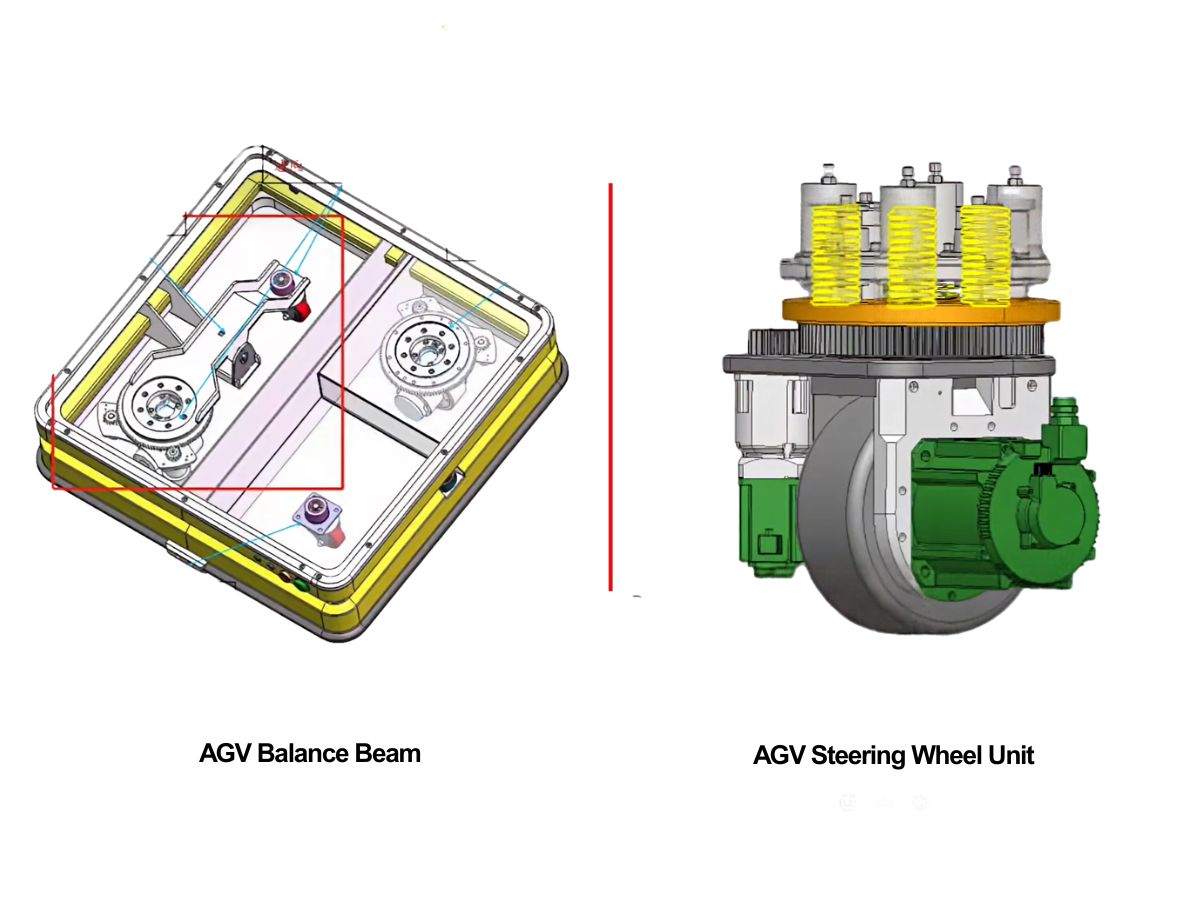

Подвеска AGV: выбрать балансирную балку или подпружиненный рулевой приводной модуль?

Следует ли автоматизированному управляемому транспортному средству (AGV) использовать балансирную балку или рулевой приводной модуль с подвеской? Выбор начинается с учета диапазона нагрузок транспортного средства, состояния пола и эксплуатационных требований. В этом руководстве HONPINE сравнивает два подхода и рассматривает ключевые факторы выбора системы подвески AGV.

Что представляет собой рулевой приводной модуль AGV с подвеской?

Рулевой приводной модуль AGV с подвеской объединяет функции привода и рулевого управления с механизмом подвески, например подпружиненным монтажным узлом.

Подвеска позволяет колесному модулю перемещаться вертикально относительно шасси транспортного средства в пределах доступного хода. Это помогает ведущему колесу следовать за изменениями высоты пола, а не терять контакт при попадании в углубление. Правильный предварительный натяг пружины и регулировка подвески важны для поддержания тягового усилия без перегрузки колеса. Цель конструкции — компенсировать неровности пола и уменьшать ударные нагрузки, передаваемые на приводной модуль и шасси. При оценке этого подхода проверьте допустимую нагрузку на колесо, доступный ход подвески и требования к демпфированию.

Техническое обслуживание также следует включить в процесс выбора. Необходимо предусмотреть проверку пружин, направляющих, монтажных крепежных элементов и демпферов, если они имеются, с регулировкой или заменой в соответствии с требованиями производителя компонентов.

Что такое балансирная балка AGV?

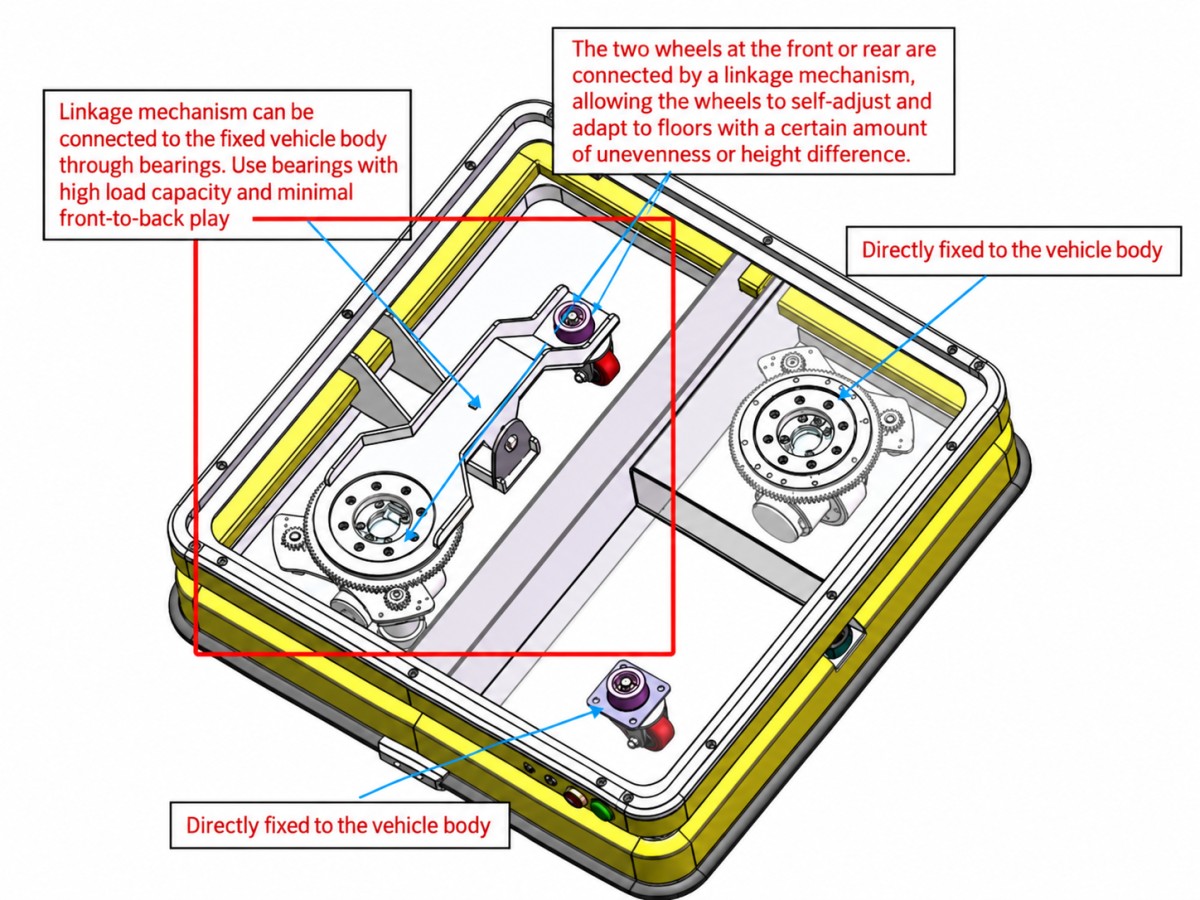

Балансирная балка AGV, также называемая уравнительной или качающейся балкой, представляет собой поворотный механический рычажный механизм, работающий по принципу качелей.

В двухколесной компоновке балка позволяет одному колесу перемещаться вверх, а другому — вниз относительно шасси. В пределах допустимого диапазона перемещения механизма это помогает колесам сохранять контакт с полом и распределяет между ними поддерживаемую нагрузку. Компоновки с балансирной балкой были разработаны специально для тяжелых AGV, чтобы компенсировать неровности пола и большие различия между состояниями без нагрузки и при полной нагрузке.

Однако сохранение контакта колес с полом не гарантирует автоматически достаточного тягового усилия или равномерной нагрузки. Распределение нагрузки зависит от геометрии балки и компоновки колес, поэтому конструкция должна обеспечивать достаточную нагрузку на ведущее колесо, не превышая его номинальные характеристики.

Для тяжелых проектов, включая AGV, перевозящие более 2 метрических тонн, компоновку с балансирной балкой стоит включить в первоначальное сравнение конструкций. Рассматривайте это как отправную точку для оценки, а не как правило автоматического выбора.

Сравнение подвесок AGV: подпружиненные приводные модули и балансирные балки

В следующей таблице приведены практические рекомендации по выбору для традиционных компоновок, рассмотренных в этой статье. Это не универсальный рейтинг характеристик; окончательная оценка должна основываться на спецификациях и геометрии предлагаемой конструкции.

Описанные выше механические различия объясняют, почему диапазон нагрузок и требования к контакту колес важнее простой оценки «хорошо или отлично». Опубликованные конструкции AGV иллюстрируют как ограничения предварительного натяга пружин, так и роль механизмов балансирной балки в распределении нагрузки.

Как выбрать подходящую систему подвески AGV?

Для AGV легкого и среднего класса

Для AGV легкого или среднего класса, работающего преимущественно на относительно ровных внутренних полах, подпружиненный рулевой приводной модуль является разумным вариантом для первичной оценки.

Убедитесь, что его номинальная нагрузка и вертикальный ход соответствуют маршруту и условиям эксплуатации. В оценку следует включать как транспортное средство без нагрузки, так и полностью загруженное транспортное средство, а не рассчитывать подвеску только для одного состояния.

Для тяжелых AGV и неровных полов

Для более тяжелых транспортных средств или применений, где перепады высоты пола создают риск разгрузки колес, включите механизм балансирной балки в сравнение.

Сосредоточьтесь на предполагаемом распределении нагрузки на колеса, доступном угле поворота, клиренсе шасси и диапазоне нагрузок. Не выбирайте механизм исключительно потому, что полезная нагрузка превышает определенный тоннаж.

Рулевые приводные модули с подвеской остаются вариантом для тяжелых транспортных средств. HONPINE предлагает тяжелые рулевые приводные модули с различными решениями по амортизации, поэтому окончательный выбор следует делать на уровне конфигурации, а не исходя из предположения, что все колеса с подвеской предназначены для легких условий эксплуатации.

Сравнивайте комплексные конструкции, а не только названия механизмов

Для практической оценки выбора запросите расчеты и спецификации, охватывающие все транспортное средство: массу без нагрузки, максимальную полезную нагрузку, нагрузки на отдельные колеса, перепады высоты пола, скорость движения, монтажное пространство и доступ для технического обслуживания.

Попросите поставщика подтвердить предлагаемую конфигурацию как при минимальной, так и при максимальной нагрузке. Цель состоит в сохранении необходимого тягового усилия ведущего колеса при обеспечении работы каждого колеса и опорного компонента в пределах их эксплуатационных ограничений.

Заключение: подбирайте подвеску в соответствии с фактическими требованиями AGV

Не существует единой компоновки подвески AGV, которая была бы наилучшей для каждого транспортного средства.

В качестве первоначального подхода к выбору оцените подпружиненные рулевые приводные модули для легких внутрипроизводственных применений и механизмы балансирной балки для более тяжелых транспортных средств, где распределение нагрузки является ключевым фактором. Затем сравните фактические конструкции с условиями эксплуатации транспортного средства, не рассматривая эти категории как неизменные правила.

Цель выбора — поддерживать надлежащий контакт колес и распределение нагрузки во всем рабочем диапазоне, сохраняя при этом практичность монтажа и технического обслуживания системы.
