Как выбрать высокоточный поворотный привод для промышленной автоматизации?

Высокоточные поворотные приводы — важные компоненты систем управления движением в промышленной автоматизации. Они помогают повысить точность позиционирования, эффективность работы и гибкость оборудования. Однако выбрать подходящий привод может быть непросто, если характеристики изделий различаются, условия эксплуатации сложны, а долговременная надежность имеет критическое значение.

Для задач высокоточной промышленной автоматизации HONPINE обычно предлагает приводы с внешним приводом: гармонические поворотные приводы и планетарные поворотные приводы с компенсацией люфта. Эти решения разработаны с учетом различных требований к крутящему моменту, точности позиционирования, механической интеграции и защите от внешних воздействий.

В этой статье мы рассмотрим четыре основные серии высокоточных поворотных приводов HONPINE и расскажем об их ключевых особенностях, характеристиках и типичных промышленных областях применения.

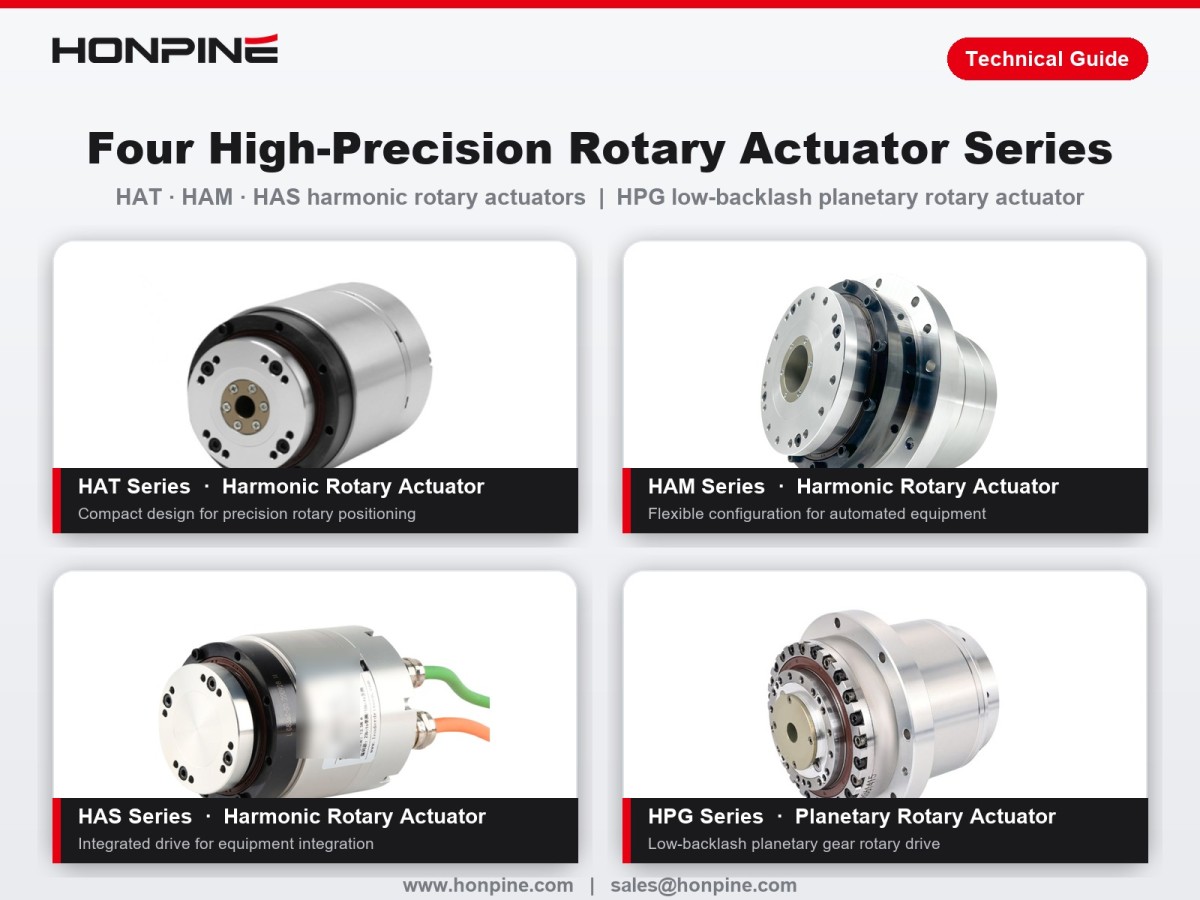

Какие серии высокоточных поворотных приводов предлагает HONPINE?

HONPINE специализируется на четырех основных сериях высокоточных поворотных приводов: гармонических приводах HAT, HAM и HAS, а также планетарных поворотных приводах HPG с малым люфтом.

Каждая серия отличается конструктивным исполнением и характеристиками, что позволяет производителям оборудования выбрать подходящее решение с учетом требований конкретного применения.

Гармонический поворотный привод HAT

Предназначен для задач точного поворотного перемещения, требующих компактной передачи и контролируемого позиционирования.

Гармонический поворотный привод HAM

Еще одно решение на основе гармонической передачи для автоматизированного оборудования с особыми требованиями к крутящему моменту, монтажу и управлению движением.

Гармонический поворотный привод HAS

Подходит для задач точного поворотного позиционирования, в которых важны характеристики передачи и интеграция в оборудование.

Планетарный поворотный привод HPG с малым люфтом

Предназначен для применений, требующих уменьшенного люфта передачи и поворотного привода на основе планетарного редуктора.

Выбор подходящей серии зависит от требуемого крутящего момента, передаточного отношения, характеристик позиционирования, рабочей скорости, монтажного пространства и условий эксплуатации. Подробные характеристики следует проверять для конкретной модели.

Почему выбирают высокоточные поворотные приводы HONPINE?

Широкий диапазон крутящего момента для различных задач автоматизации

Высокоточные поворотные приводы HONPINE охватывают диапазон крутящего момента примерно от 4 до 1 494 Н·м. Это позволяет разработчикам оборудования оценивать приводы разных типоразмеров для задач от компактных механизмов позиционирования до поворотных осей с более высоким крутящим моментом.

В зависимости от конфигурации привода доступны варианты рабочего напряжения 48 В и 220 В. При выборе модели инженерам следует учитывать не только крутящий момент, но и номинальный и пиковый крутящий момент, выходную скорость, режим работы и требования к ускорению.

Точное позиционирование и повторяемость

Характеристики позиционирования особенно важны для оборудования полупроводниковой промышленности, прецизионной сборки и систем с поворотными осями с ЧПУ.

Согласно заявленным характеристикам продукции HONPINE, некоторые конфигурации поворотных приводов обеспечивают точность позиционирования ≤15 угл. с и повторяемость ≤5 угл. с. Эти значения следует проверять по характеристикам и условиям испытаний конкретной модели.

Точность позиционирования и повторяемость описывают разные аспекты характеристик движения. Точность характеризует отклонение от заданного или эталонного положения, а повторяемость — насколько стабильно привод возвращается в одно и то же положение при заданных условиях.

Для сложных задач инженерам следует оценивать оба параметра наряду с жесткостью передачи, условиями нагрузки, обратной связью энкодера и характеристиками системы управления.

Герметичное исполнение для сложных условий эксплуатации

Пыль, масляные загрязнения и другие факторы окружающей среды могут влиять на надежность прецизионных систем управления движением. Подходящая конструкция привода помогает защитить важные компоненты передачи и сократить потребность в техническом обслуживании.

HONPINE предлагает герметичные варианты исполнения приводов, предназначенные для сложных промышленных условий. В зависимости от модели и степени защиты они могут подходить для оборудования, подверженного воздействию пыли или масляных загрязнений.

Перед установкой проверьте фактическую степень защиты от проникновения, температурные пределы, требования к смазке и рекомендации по техническому обслуживанию выбранного привода. Пригодность для условий эксплуатации следует определять по документации конкретной модели, а не только по обозначению «герметичный».

Длительный срок службы и подтвержденные эксплуатационные данные

Срок службы — важный критерий при выборе поворотного привода для оборудования непрерывного производства. HONPINE заявляет целевой срок службы свыше 15 000 часов для своих высокоточных поворотных приводов.

Фактический срок службы зависит от нагрузки, скорости, режима работы, температуры, качества установки и условий технического обслуживания. Поэтому производителям оборудования следует уточнять данные о сроке службы и условия испытаний, применимые к выбранной модели.

При сравнении поставщиков также важно изучать документально подтвержденные данные о характеристиках. До утверждения изделия для серийного производства должны быть четко определены условия испытаний, методы измерения и различие между номинальными и измеренными значениями.

Где применяются высокоточные поворотные приводы HONPINE?

HONPINE предлагает более 100 моделей и конфигураций приводов для различных задач промышленного управления движением. К четырем важным областям применения относятся оборудование для производства полупроводников, автоматизация 3C, лазерная обработка и станки с ЧПУ.

Оборудование для производства полупроводников

Оборудование для производства полупроводников часто требует компактных механизмов поворотного позиционирования, стабильного движения и надежной работы в ходе многократных производственных циклов.

Высокоточные поворотные приводы можно рассматривать для механизмов перемещения пластин, поворотных позиционирующих столов, систем выравнивания и другого автоматизированного оборудования, требующего контролируемого углового перемещения.

При выборе привода для применения в полупроводниковой промышленности инженерам следует учитывать требования к позиционированию, чистоте, доступному монтажному пространству, термической стабильности и условиям эксплуатации.

Автоматизация 3C

Автоматизация 3C охватывает производственные процессы для компьютеров, средств связи и потребительской электроники. Оборудованию для сборки, контроля и перемещения могут требоваться частые корректировки угла и повторяемое позиционирование в компактных механизмах.

Гармонические поворотные приводы можно рассматривать для прецизионных сборочных осей, поворотных приспособлений и автоматизированных инспекционных станций. Низкий люфт передачи помогает уменьшить влияние механического зазора при смене направления движения.

При окончательном выборе следует учитывать время цикла, момент инерции полезной нагрузки, требования к позиционированию и механическую конструкцию оборудования.

Оборудование для лазерной обработки

В системах лазерной обработки могут использоваться поворотные оси для позиционирования заготовок, ориентации компонентов или координации движения с лазерной головкой.

Подходящий высокоточный поворотный привод обеспечивает контролируемое угловое перемещение и повторяемое позиционирование в таких механизмах. При выборе следует учитывать требуемую точность углового позиционирования, ускорение, момент инерции нагрузки, рабочую скорость и совместимость с контроллером движения.

Для применений, связанных с нагревом, пылью или технологическими загрязнениями, также следует проверить степень защиты привода от внешних воздействий и температурные пределы эксплуатации.

Станки с ЧПУ

Для станков с ЧПУ и поворотных столов необходим подходящий баланс крутящего момента, жесткости, точности позиционирования и повторяемости.

Гармонические и планетарные поворотные приводы с малым люфтом можно рассматривать для вспомогательных поворотных осей, позиционирующих приспособлений и специализированных механизмов станков — в зависимости от требований станка к нагрузке и динамике.

Для сложных задач обработки инженерам следует уделять особое внимание влиянию сил резания, крутильной жесткости, непрерывному и пиковому крутящему моменту, тепловому режиму и точности позиционирования под нагрузкой.

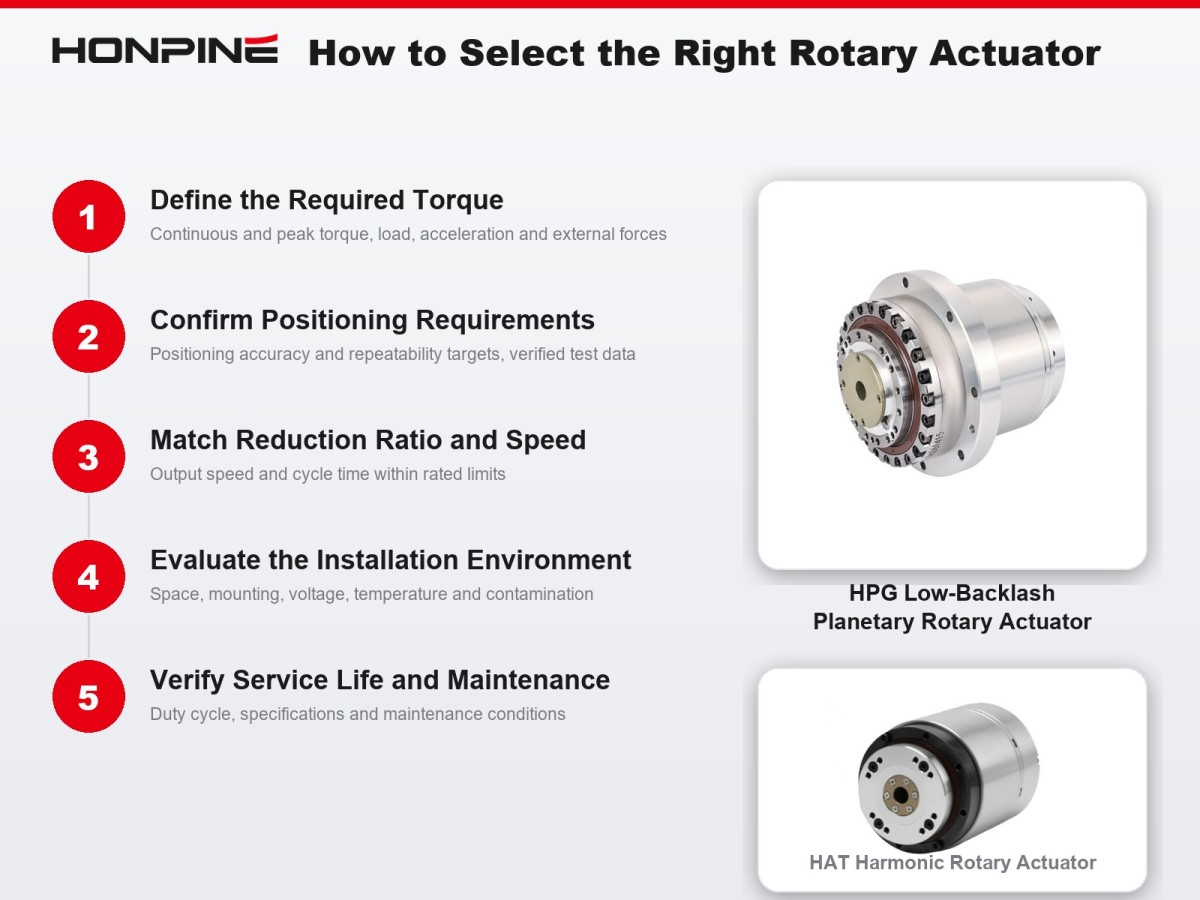

Как выбрать подходящий высокоточный поворотный привод?

Выбор привода следует начинать с определения фактических требований к движению, а не с одного показателя, вынесенного в заголовок.

1. Определите требуемый крутящий момент

Рассчитайте крутящий момент, необходимый для перемещения нагрузки, разгона, торможения и преодоления внешних сил. Различайте непрерывный рабочий и пиковый крутящий момент.

2. Уточните требования к позиционированию

Определите требуемые точность позиционирования и повторяемость, затем проверьте данные испытаний и конфигурацию обратной связи для соответствующей модели.

3. Подберите передаточное отношение и скорость

Убедитесь, что привод обеспечивает требуемую выходную скорость и время цикла в пределах номинальных рабочих параметров.

4. Оцените условия установки

Проверьте доступное пространство, монтажные интерфейсы, напряжение, кабельную разводку, температуру, загрязнения и требования к защите.

5. Проверьте срок службы и условия технического обслуживания

Изучите спецификации производителя и убедитесь, что привод подходит для предполагаемого режима работы и условий эксплуатации.

Правильно выбранный поворотный привод должен соответствовать совокупным требованиям к крутящему моменту, характеристикам позиционирования, скорости, установке и надежности.

Подберите поворотный привод HONPINE для своего применения

HONPINE предлагает HAT, HAM и HAS — гармонические поворотные приводы, а также планетарные поворотные приводы HPG с нулевым люфтом для различных задач высокоточной промышленной автоматизации.

Разрабатываете ли вы оборудование для производства полупроводников, системы автоматизации 3C, машины для лазерной обработки или поворотные механизмы для станков с ЧПУ — выбор подходящего привода начинается с понимания требований к движению и условий эксплуатации.

Свяжитесь с HONPINE, чтобы запросить технические характеристики продукции и техническую поддержку. Укажите требуемый крутящий момент, передаточное отношение, целевые параметры позиционирования и рабочее напряжение, а также приложите чертежи установки, чтобы наши технические специалисты помогли подобрать подходящую конфигурацию.
