RV-редуктор: принцип работы, преимущества, области применения и руководство по выбору

Поскольку промышленные роботы, человекоподобные роботы, станки с ЧПУ и высокоточная автоматизация продолжают развиваться, RV reducer стал одним из наиболее критически важных компонентов современных систем управления движением. Он напрямую влияет на точность позиционирования робота, грузоподъёмность, жёсткость, срок службы и общую надёжность.

Для инженеров, производителей оборудования и разработчиков роботов понимание того, как работает RV reducer и чем он отличается от других высокоточных редукторов, имеет решающее значение при выборе подходящего решения для передачи.

В этом руководстве объясняются принцип работы, конструкция, преимущества, области применения и критерии выбора RV reducer, а также рассматриваются несколько распространённых заблуждений.

Что такое RV reducer?

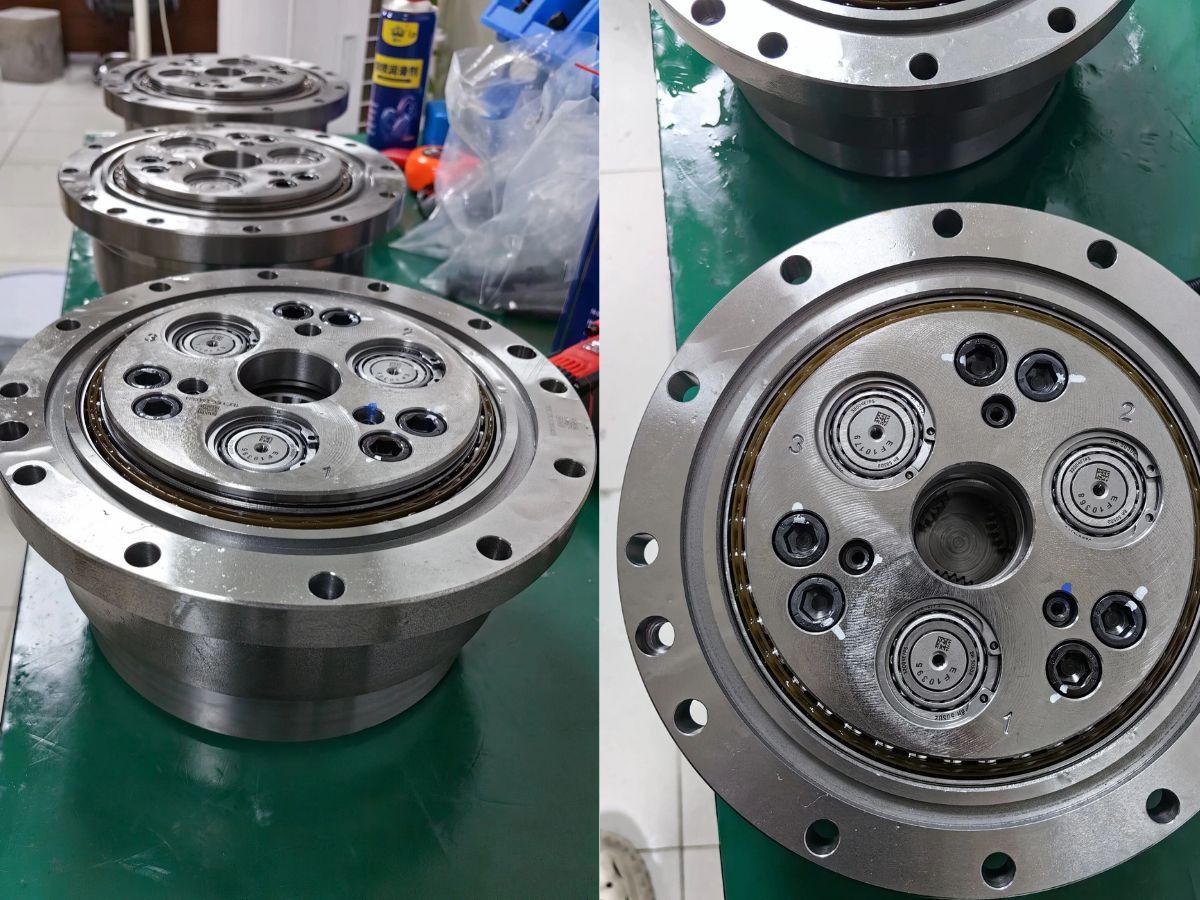

RV reducer (Rotary Vector Reducer) — это высокоточный циклоидальный редуктор, сочетающий планетарную ступень и циклоидальную штифтовую зубчатую ступень для достижения высокого передаточного отношения, исключительной жёсткости и превосходной точности позиционирования.

В отличие от обычных промышленных редукторов, RV reducer специально разработан для применений, требующих:

• передачи высокого крутящего момента

• высокой крутильной жёсткости

• минимального люфта

• высокой точности позиционирования

• длительного срока службы

• непрерывной работы в тяжёлых условиях

Сегодня RV reducer широко используется в промышленных роботах, роботизированных позиционерах, поворотных столах ЧПУ, станках, автоматизированных производственных линиях и тяжёлом интеллектуальном оборудовании.

Как работает RV reducer?

RV reducer использует двухступенчатый механизм редуцирования.

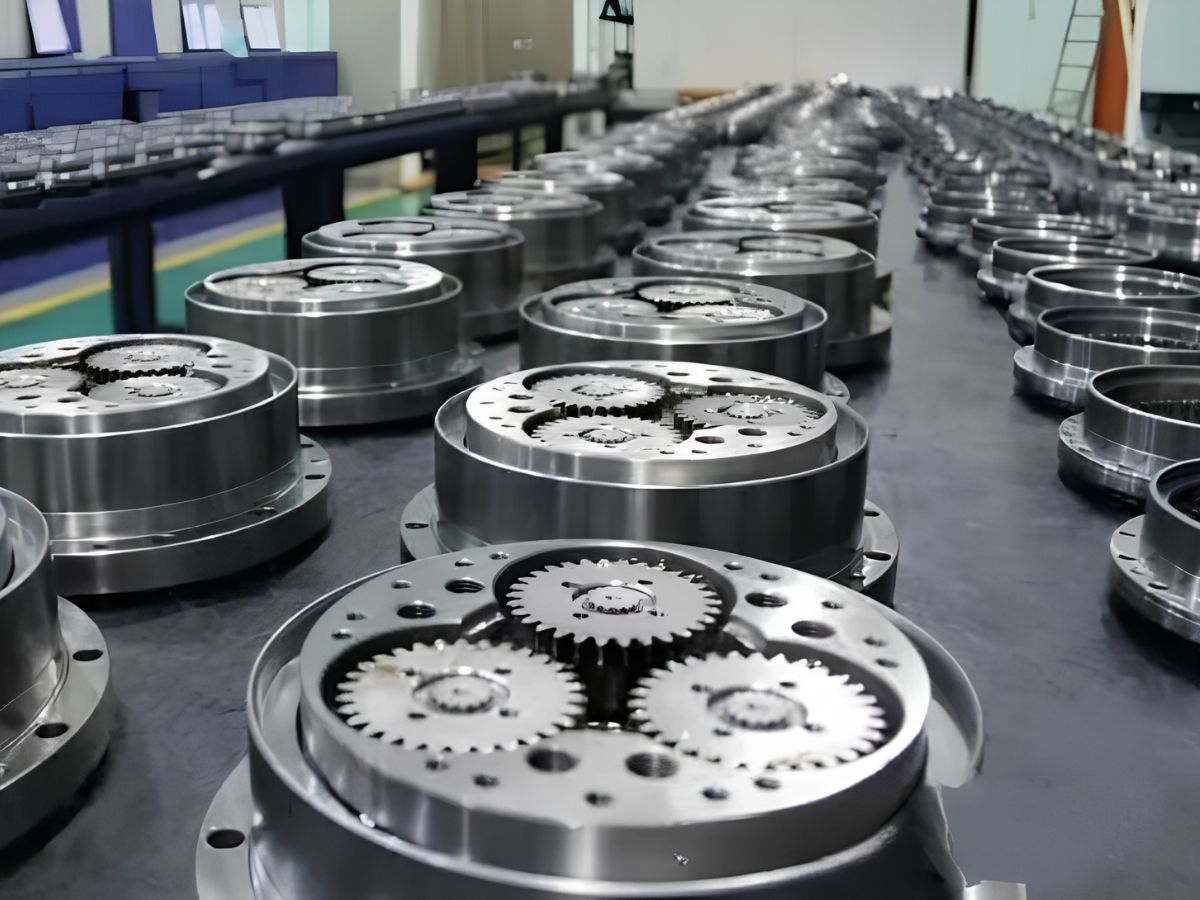

Первая ступень: планетарная передача

Сервомотор приводит во вращение входной вал, который вращает солнечную шестерню. Планетарные шестерни уменьшают скорость двигателя, одновременно увеличивая крутящий момент, и при этом приводят в движение эксцентриковый вал.

Вторая ступень: циклоидальная штифтовая передача

Эксцентриковый вал заставляет циклоидальный диск совершать эксцентрическое движение внутри неподвижного кольца штифтов.

Поскольку у циклоидального диска на один зуб меньше, чем у кольца штифтовой передачи, каждый оборот создаёт небольшое относительное смещение, обеспечивая большое передаточное отношение при чрезвычайно высокой точности передачи.

В конечном итоге выходные штифты передают движение на выходной фланец, обеспечивая высокий крутящий момент при минимальном люфте.

Такое сочетание планетарной и циклоидальной передачи позволяет RV reducer обеспечивать одновременно высокую точность и выдающуюся несущую способность.

Почему RV reducers такие точные?

Несколько конструктивных преимуществ обеспечивают исключительную точность RV reducer.

Большое многозубое зацепление

В отличие от обычных редукторов, где нагрузку разделяют лишь несколько зубьев, RV reducer одновременно распределяет усилие между несколькими циклоидальными зубьями.

Такая конструкция значительно снижает контактное напряжение, повышая жёсткость и долговечность.

Чрезвычайно малый люфт

Высококачественные RV reducers обычно обеспечивают люфт менее 1 угловой минуты, а изделия премиум-класса могут достигать 0.5 угловой минуты (30 угловых секунд).

Низкий люфт позволяет роботам многократно возвращаться в одно и то же положение с отличной повторяемостью.

Высокая крутильная жёсткость

Циклоидальный механизм обеспечивает отличную устойчивость к деформации под тяжёлыми нагрузками, что делает RV reducers особенно подходящими для шарниров промышленных роботов, работающих с значительной полезной нагрузкой.

RV reducer vs Harmonic reducer

Многие инженеры спрашивают, что выбрать: RV reducer или harmonic reducer.

Ответ зависит от применения.

RV reducer Лучше всего подходит для:

• основания робота

• плечевых суставов

• талиевых суставов

• тяжёлых промышленных роботов

• вращающихся позиционирующих столов

• оборудования ЧПУ

Преимущества:

• высокая жёсткость

• высокая грузоподъёмность

• отличная ударостойкость

• длительный срок службы

• стабильная работа при непрерывных тяжёлых нагрузках

Harmonic reducer Лучше всего подходит для:

• запястий робота

• локтевых суставов

• рук человекоподобных роботов

• медицинских роботов

• оборудования для полупроводниковой промышленности

• высокоточной автоматизации

Преимущества:

• компактные размеры

• лёгкая конструкция

• чрезвычайно малый люфт

• высокая точность позиционирования

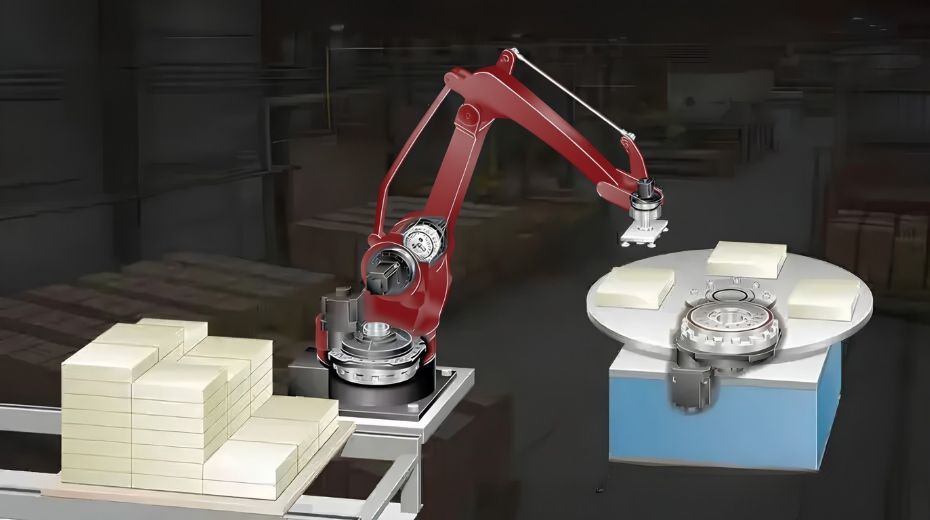

В большинстве шестикоординатных промышленных роботов RV reducers обычно используются в суставах 1–3 или 1–4, тогда как harmonic reducers применяются в запястных суставах, где компактность и точность важнее максимальной грузоподъёмности.

Распространённое заблуждение: RV reducer vs worm gear reducer

Одно из самых распространённых заблуждений — путать RV reducer с worm gear reducer.

Это совершенно разные технологии передачи.

RV reducer

Структура планетарная передача + циклоидальная штифтовая передача

Высокая точность

Малый люфт

Высокая жёсткость

Предназначен для робототехники и высокоточных машин

Worm gear reducer

Передача червяк и червячное колесо

Простая конструкция

Более низкая стоимость производства

Может обеспечивать самоторможение

Обычно используется в конвейерах, подъёмном оборудовании и общем машиностроении

Хотя оба являются редукторами, они служат совершенно разным целям и не должны рассматриваться как взаимозаменяемые.

Основные области применения RV reducers

Благодаря высокой жёсткости и отличной способности передавать крутящий момент RV reducers широко используются в:

• промышленных роботах

• сварочных роботизированных системах

• роботах для паллетирования

• поворотных столах ЧПУ

• станках

• автоматизированных производственных линиях

• оборудовании для лазерной обработки

• аэрокосмическом производстве

• системах точного позиционирования

• тяжёлом интеллектуальном оборудовании

По мере увеличения полезной нагрузки роботов RV reducers становятся всё более важными для поддержания точности позиционирования в условиях динамической нагрузки.

Как выбрать подходящий RV reducer?

Выбор правильного RV reducer требует не просто сравнения передаточных чисел.

Инженерам следует оценить:

Номинальный крутящий момент

Убедитесь, что редуктор может непрерывно выдерживать требуемый рабочий крутящий момент с достаточным запасом безопасности.

Пиковый крутящий момент

Для применений, связанных с ускорением, замедлением или ударными нагрузками, требуется достаточная перегрузочная способность.

Передаточное отношение

Разные суставы робота требуют разных характеристик скорости и крутящего момента.

Люфт

Точная сборка и применение ЧПУ требуют меньшего люфта, чем общая автоматизация.

Крутильная жёсткость

Более высокая жёсткость повышает точность траектории робота и снижает вибрацию.

Срок службы

Большинство промышленных RV reducers рассчитаны на 6,000–10,000 часов при номинальных условиях эксплуатации, в зависимости от нагрузки, смазки и рабочей среды.

Монтажная конфигурация

Учитывайте тип вала, размеры фланца, конструкцию с полым или сплошным валом и совместимость с сервомотором.

Внутреннее развитие RV reducers

На протяжении многих лет мировой рынок высококлассных RV reducers контролировался японскими производителями.

Сегодня постоянное совершенствование прецизионной обработки, термообработки, производства зубчатых передач, технологий подшипников и контроля качества позволило китайским производителям значительно улучшить характеристики продукции.

Современные отечественные RV reducers теперь предлагают:

• повышенную точность позиционирования

• лучшую стабильность производства

• более короткие сроки поставки

• конкурентоспособную стоимость

• надёжную возможность серийного производства

Эти достижения обеспечивают производителям роботов большую гибкость цепочки поставок и поддерживают быстрый рост интеллектуального производства.

Заключение

RV reducer остаётся одним из важнейших высокоточных передаточных компонентов в современной робототехнике и промышленной автоматизации.

Его уникальное сочетание планетарной передачи и циклоидальной штифтовой технологии обеспечивает исключительную жёсткость, высокую грузоподъёмность, малый люфт и длительный срок службы, что делает его предпочтительным решением для тяжело нагруженных роботизированных суставов и высокоточных систем движения.

Разрабатываете ли вы промышленного робота, станок ЧПУ, автоматизированную производственную линию или интеллектуальное оборудование, выбор подходящего RV reducer на основе крутящего момента, жёсткости, точности и требований применения имеет решающее значение для достижения надёжной долгосрочной работы.

По мере дальнейшего развития технологий точного производства RV reducers будут играть всё более важную роль в следующем поколении робототехники, интеллектуальной автоматизации и передовых производственных систем.
