Гармонический редуктор — это высокопроизводительный редуктор с компактной конструкцией, большим передаточным отношением, малым весом, минимальным люфтом и высокой точностью передачи. Он широко используется в высокоточных областях, таких как промышленная робототехника, медицинское оборудование, аэрокосмическая промышленность и интеллектуальное производство. Как ключевой компонент промышленных роботов, его производительность напрямую влияет на точность управления движением, стабильность работы и энергоэффективность. Гармонический редуктор типа "цилиндр" разработан на основе традиционного гармонического редуктора с повышенной жесткостью и увеличенным сроком службы.
1. Ключевые преимущества гармонических редукторов
Высококачественные гармонические редукторы обеспечивают высокоточную передачу движения, позволяя роботам точно контролировать положение, скорость и усилие при выполнении сложных операций, что значительно повышает эффективность и качество продукции. Их преимущества включают:
Высокая точность позиционирования: практически нулевой люфт обеспечивает точное управление
Превосходная стабильность движения: компактная конструкция с плавной передачей снижает вибрацию и шум
Энергоэффективность и экологичность: оптимизированная конструкция снижает энергопотребление и повышает эффективность
Увеличенный срок службы оборудования: высокопрочные материалы и конструкция повышают долговечность и надежность
2. Недостатки традиционных методов крепления

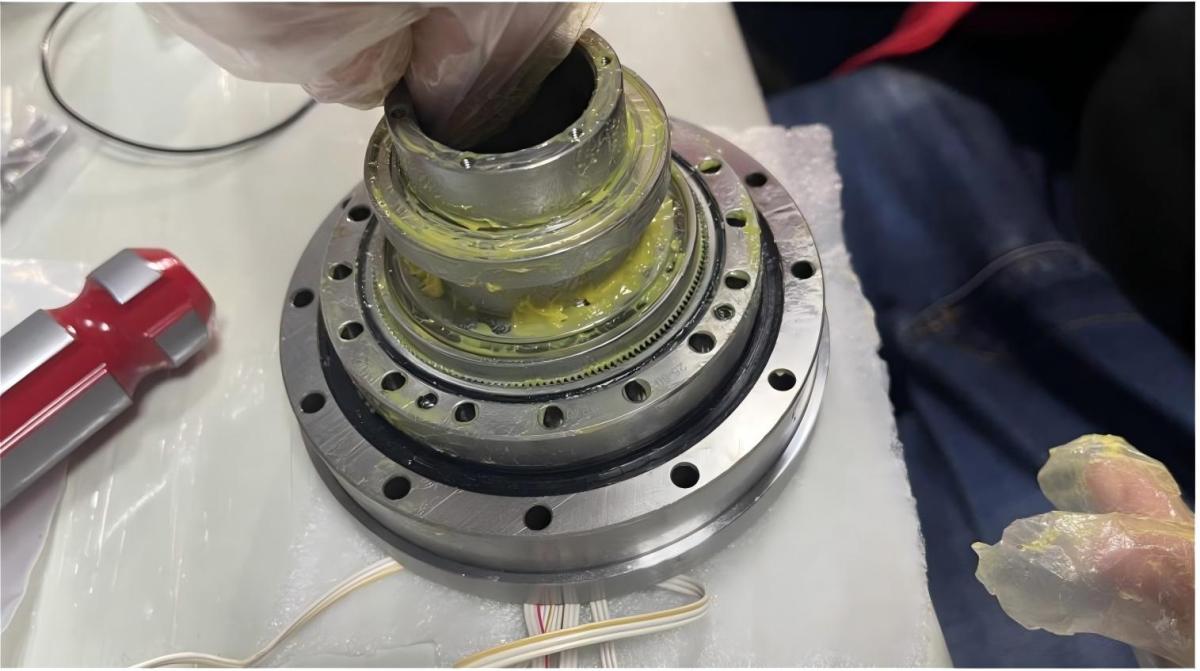

Традиционные гармонические редукторы обычно крепятся с помощью болтов на жестком колесе. Однако при длительной эксплуатации болтовые соединения могут ослабнуть, что может ухудшить производительность редуктора. Это может привести к нарушению соединения между жестким колесом и подшипником с поперечными роликами, снижая общую точность и стабильность передачи.

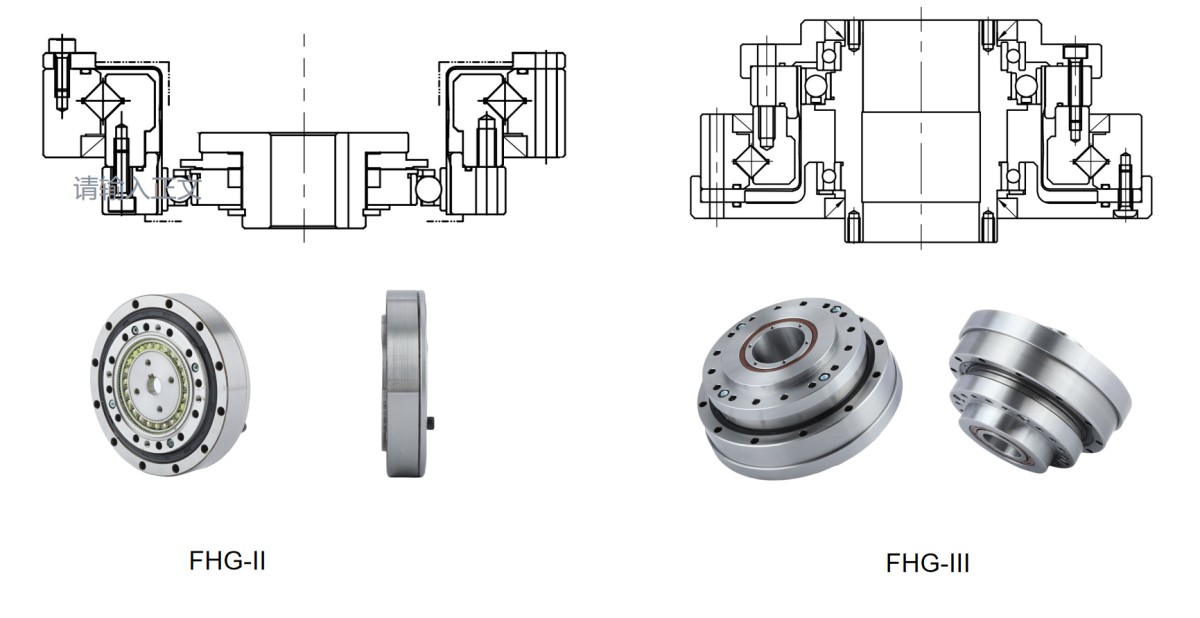

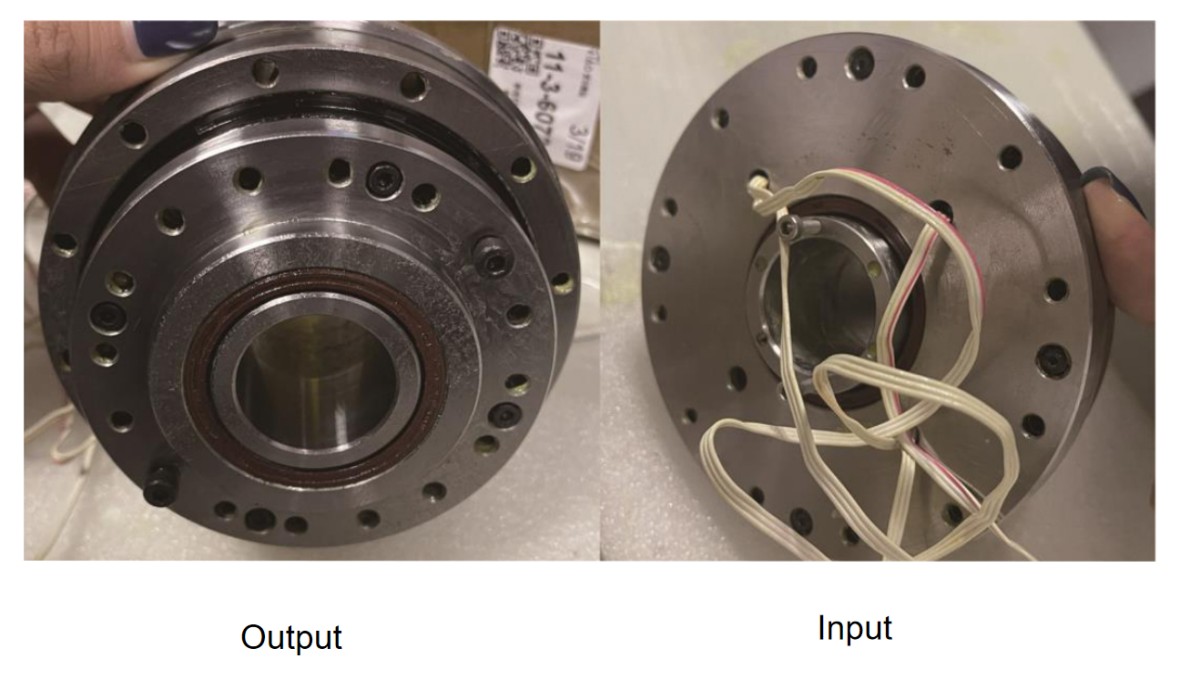

3. Структурные инновации гармонического редуктора типа "цилиндр"
Для устранения ограничений традиционных конструкций был разработан гармонический редуктор типа "цилиндр". Внешне напоминающий "цилиндр", он включает комплексные структурные и материальные инновации, обеспечивая значительное улучшение точности, грузоподъемности и срока службы.
A. Оптимизированная конструкция гибкого колеса
Гибкое колесо (flexspline) является ключевым компонентом гармонического редуктора. По сравнению с традиционной тонкостенной цилиндрической структурой, тип "цилиндр" был оптимизирован следующим образом:
Конструкция гибкого кольца: волновой генератор передает деформацию через гибкое кольцо, а не непосредственно на корпус, что снижает усталостные повреждения.
Увеличенный срок службы: гибкое кольцо смягчает ударные нагрузки, повышая долговечность в сложных условиях эксплуатации
Сниженный риск повреждения: более равномерное распределение напряжения на внешнем зубчатом венце уменьшает износ зубьев и образование трещин
B. Конструкция крепления с опорным кольцом
Тип "цилиндр" использует опорное кольцо вместо традиционного болтового соединения жесткого колеса, обеспечивая более высокую точность и стабильность передачи за счет увеличения площади контакта с подшипником с поперечными роликами:
Более плотное соединение и улучшенная стабильность
Большая площадь контакта повышает устойчивость к ударам
Упрощенная сборка и сниженная погрешность установки
C. Конструкция гибкого подшипника с четырьмя точками контакта
Использование подшипников с четырьмя точками контакта с гибким колесом увеличивает площадь восприятия нагрузки и повышает грузоподъемность, позволяя редуктору выдерживать более высокие нагрузки при меньшем объеме. Это соответствует требованиям компактности и жесткости в высокоточных робототехнических системах.
D. Конструкция полости с эластомером
В гибкое колесо интегрирована полость, заполненная эластомером:
Обеспечивает демпфирование и снижение вибрации, улучшая общую прочность
Эластомер вводится через сквозное отверстие для обеспечения плотного соединения
Позволяет синхронно формовать несколько деталей, повышая эффективность и согласованность производства
4. Упрощенная структура для анализа напряжений
Поскольку нижний фланец гибкого колеса типа "цилиндр" соединен с выходным концом, он значительно толще цилиндрической части, что делает общую геометрию сложной. Для упрощения анализа напряжений (например, методом конечных элементов, FEM) структура гибкого колеса часто упрощается, чтобы лучше выявить концентрации напряжений, точки усталости и критические зоны.
5. Применение и тенденции развития гармонических редукторов
Гармонические редукторы типа "цилиндр" демонстрируют исключительные характеристики в высокоточных робототехнических приложениях, особенно в:
Коллаборативных роботах (Cobots)
Медицинских роботах (хирургических/реабилитационных)
Оборудовании для производства полупроводников
Системах визуального контроля и автоматизированной сборки
Аэрокосмической и оборонной технике
По мере того как робототехническая отрасль движется в сторону более компактных, интеллектуальных и точных систем движения, гармонические редукторы типа "цилиндр" готовы стать ключевой технологией передачи для будущего.
