Почему гармонические редукторы подходят для поворотных столов станков с ЧПУ?

В индустрии станкостроения оценивать компоненты трансмиссии принято просто: соответствуют ли готовые детали спецификациям?

Благодаря нулевому люфту, высокой жёсткости и широкому диапазону типоразмеров волновые редукторы HONPINE обеспечивают надёжное решение для приводов поворотных столов станков, особенно столов четвёртой и пятой осей станков с ЧПУ.

В отличие от роботизированных сочленений, поворотные столы станков обычно работают на относительно низких скоростях, но требуют исключительно высокой точности позиционирования. Кроме того, они могут нести тяжёлые нагрузки и выдерживать постоянно меняющиеся силы резания. Люфт в трансмиссии может напрямую приводить к погрешностям обработки детали.

Наружный диаметр волновых редукторов HONPINE составляет от 13 mm до 246 mm, что позволяет использовать их в компактных высокоточных поворотных столах и крупных обрабатывающих центрах.

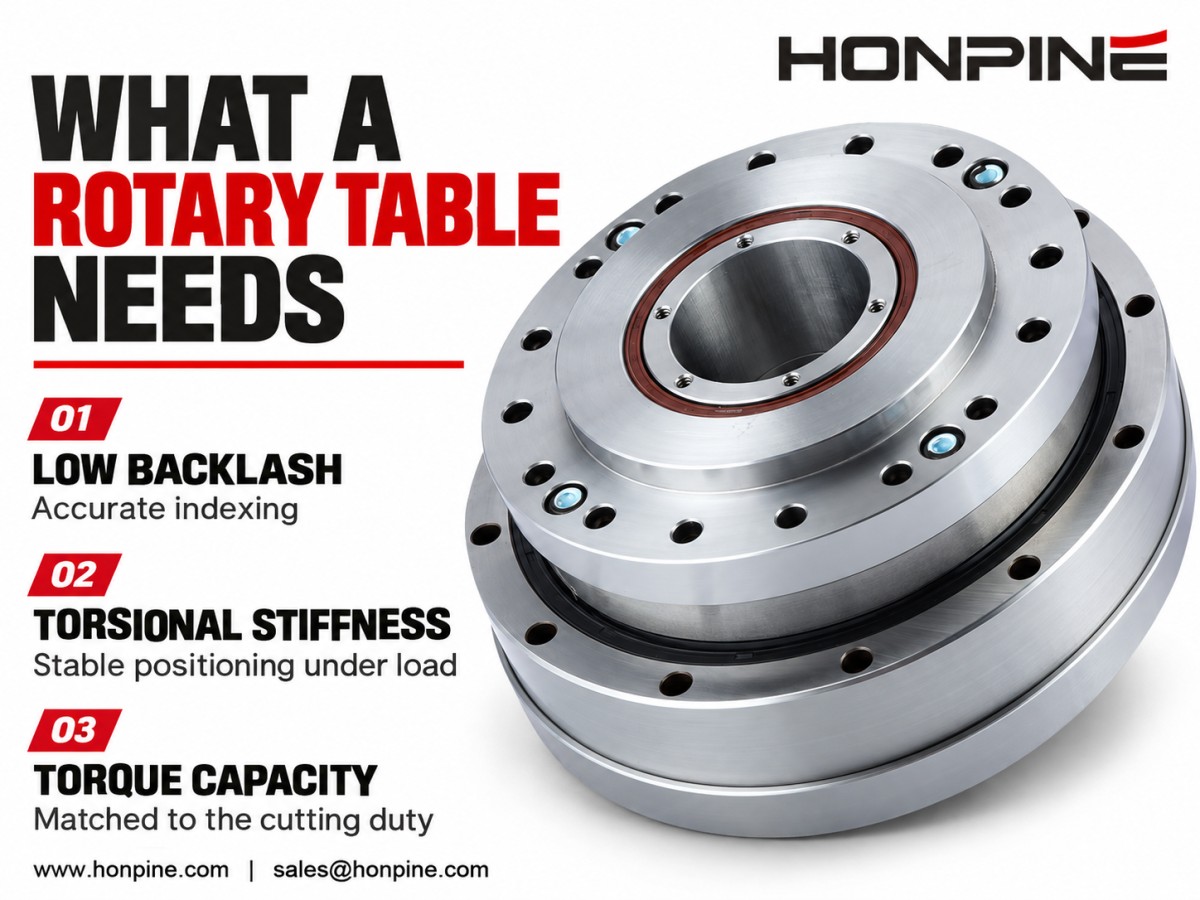

Три ключевых требования к компонентам привода поворотного стола

Нулевой люфт

Точность позиционирования во многом зависит от люфта в трансмиссионной системе.

Волновые передачи обеспечивают одновременное зацепление нескольких зубьев, благодаря чему люфт можно свести к минимуму. В стандартных моделях он может составлять всего около 15 угловых секунд. Для поворотного стола это означает минимальное расхождение между заданным перемещением и фактическим поворотом.

Высокая жёсткость на кручение

При тяжёлых режимах резания силы от режущего инструмента передаются через заготовку на поворотный стол, вызывая его деформацию при кручении.

Недостаточная жёсткость может привести к небольшим смещениям заготовки во время обработки, влияя на качество поверхности и точность размеров. Поэтому для волновых редукторов, применяемых в поворотных столах, обычно требуются высокожёсткие перекрёстно-роликовые подшипники, обеспечивающие достаточную жёсткость узла в целом.

Грузоподъёмность

Нагрузка на поворотный стол зависит от массы заготовки и оснастки, а также от условий резания. Требуемый крутящий момент может составлять от нескольких десятков до более чем 1,000 N·m.

Поэтому поставщики должны предлагать достаточно широкий ассортимент редукторов разных типоразмеров и с разными номинальными крутящими моментами, чтобы удовлетворять требованиям различных станков.

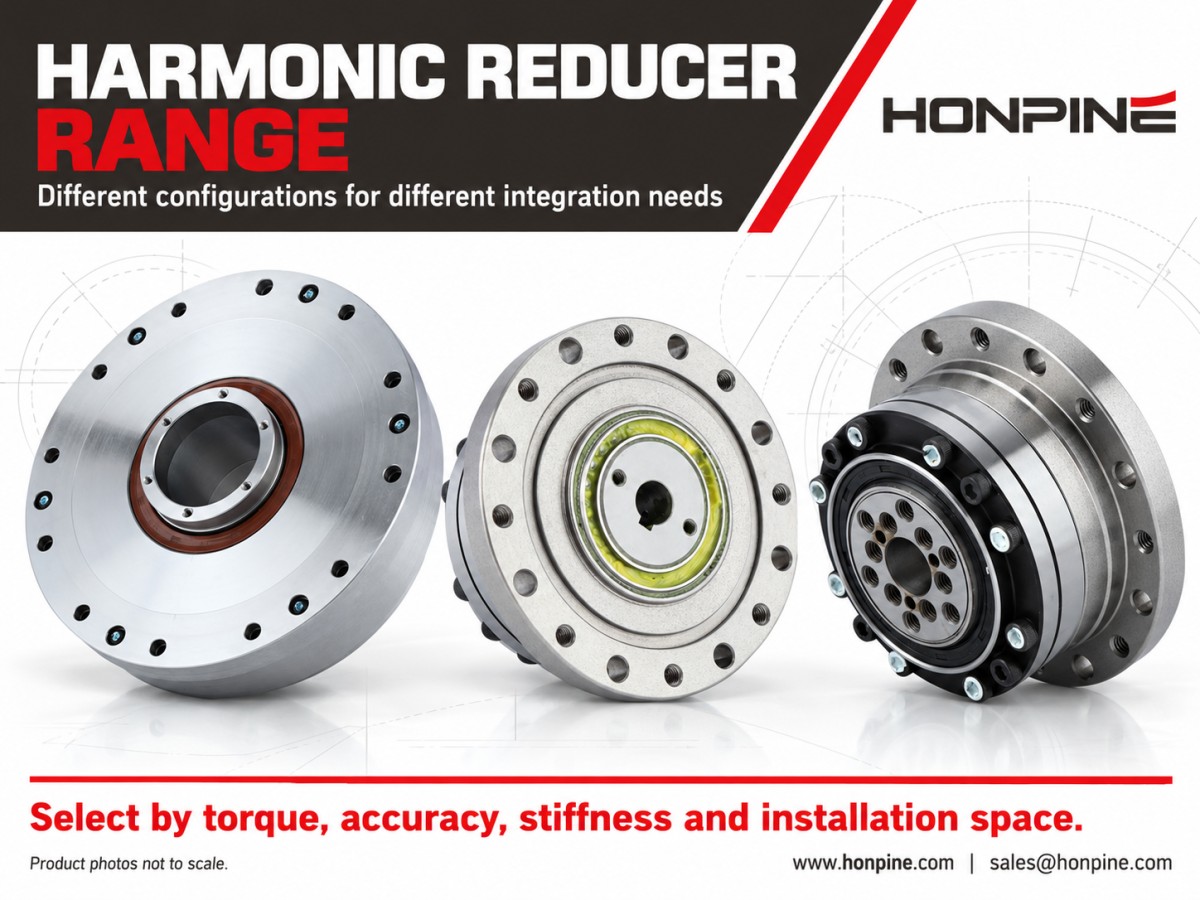

Варианты волновых редукторов для станочного оборудования

Для станочного оборудования требуются волновые редукторы широкого диапазона типоразмеров.

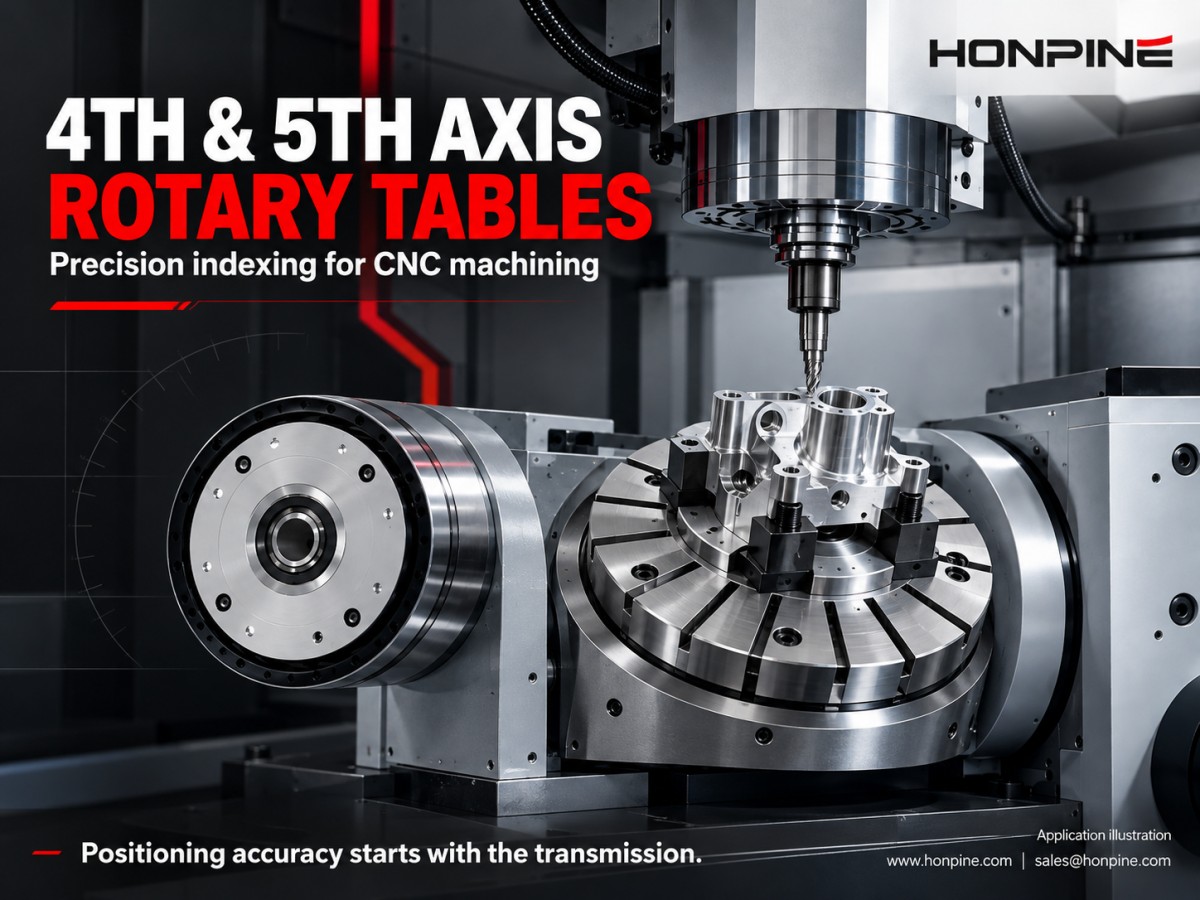

Поворотные столы четвёртой и пятой осей широко применяются в средних и крупных обрабатывающих центрах; для разных станков требуются редукторы разных типоразмеров и конфигураций.

Наружный диаметр волновых редукторов HONPINE составляет от 13 mm до 246 mm, поэтому они подходят для компактных высокоточных поворотных столов и узлов крупных обрабатывающих центров.

Почему волновые редукторы HONPINE подходят для сложных условий обработки?

Высокий крутящий момент и тяжёлые режимы резания

Для сложных условий резания в серии волновых редукторов HONPINE с высоким крутящим моментом предусмотрена значительно большая передаваемая нагрузка по крутящему моменту, чем у стандартных моделей.

В сочетании с высокожёсткими перекрёстно-роликовыми подшипниками эти редукторы подходят для приводов позиционирования при обработке прецизионных пресс-форм, компонентов оборудования для новой энергетики и медицинских изделий.

Компактные гравировально-фрезерные станки

Для небольших гравировально-фрезерных станков, включая стоматологические фрезерные станки, обычно требуются редукторы меньших типоразмеров.

Миниатюрные волновые редукторы HONPINE отличаются компактными размерами, высокой точностью и стабильной работой и применяются в этом специализированном сегменте.

Инструментальные магазины и механизмы наклона

Инструментальным магазинам и механизмам наклона также необходимо быстрое и точное управление положением.

В инструментальных магазинах волновые редукторы обеспечивают быструю и точную смену инструмента, повышая эффективность обработки и точность позиционирования инструмента.

В крупных портальных обрабатывающих центрах волновые редукторы чашечного типа обеспечивают стабильный выходной крутящий момент и высокую жёсткость приводов поворотных столов и механизмов наклона шпиндельной головки.

Гидроабразивная резка и деревообрабатывающее оборудование

К дополнительным областям применения волновых редукторов относятся гидроабразивные станки для резки камня и раскроя листовой стали, а также деревообрабатывающее гравировально-фрезерное оборудование.

В одном станке может использоваться несколько волновых редукторов, часто — в конфигурации с редуктором чашечного типа.

Во всех этих областях ценность компонента трансмиссии в конечном счёте определяется одним вопросом: может ли станок стабильно выпускать детали, соответствующие спецификациям?

Как точность и срок службы обеспечивают стабильное качество обработки?

Станки рассчитаны на длительную эксплуатацию. Поэтому заказчики ожидают, что поворотные столы будут обеспечивать точное позиционирование как в новом состоянии, так и после продолжительной работы.

Волновые редукторы HONPINE обеспечивают точность позиционирования ±15 угловых секунд, а их расчётный срок службы составляет от 10,000 до 15,000 часов.

По сравнению с традиционными зубчатыми профилями с двойной круговой дугой технология зубчатого профиля δ от HONPINE обеспечивает:

- Увеличение нагрузочной способности на 15%–30%.

- Снижение повышения температуры на 8–10°C.

- Сокращение более чем на 30% площади контакта, подверженной усталостному выкрашиванию зубьев.

- Более 15,000 часов непрерывной работы в ходе испытаний.

Улучшенный контроль температуры особенно важен для станочного оборудования. Изменения температуры вызывают тепловую деформацию, которая может ухудшить точность обработки, даже если механическое позиционирование остаётся стабильным.

Низкий пусковой крутящий момент волновых передач также даёт преимущества при прецизионной обработке. При движении на малой скорости с тонкой подачей более плавное и управляемое перемещение помогает поддерживать стабильное качество поверхности.

Почему для поворотных столов станков выбирают волновые редукторы HONPINE?

Поворотные столы станков предъявляют высокие требования к компонентам трансмиссии. Погрешности позиционирования напрямую влияют на результат обработки, а длительная эксплуатация показывает, насколько хорошо трансмиссия сохраняет свои характеристики.

Пригодность продукции HONPINE для таких задач подтверждается широким диапазоном типоразмеров, серией редукторов с высоким крутящим моментом, совместимостью с высокожёсткими перекрёстно-роликовыми подшипниками и расчётным сроком службы от 10,000 до 15,000 часов.

Хотя эти характеристики разрабатывались не исключительно для станкостроения, они демонстрируют, как качественно спроектированные трансмиссионные изделия могут отвечать высоким требованиям в различных отраслях.
