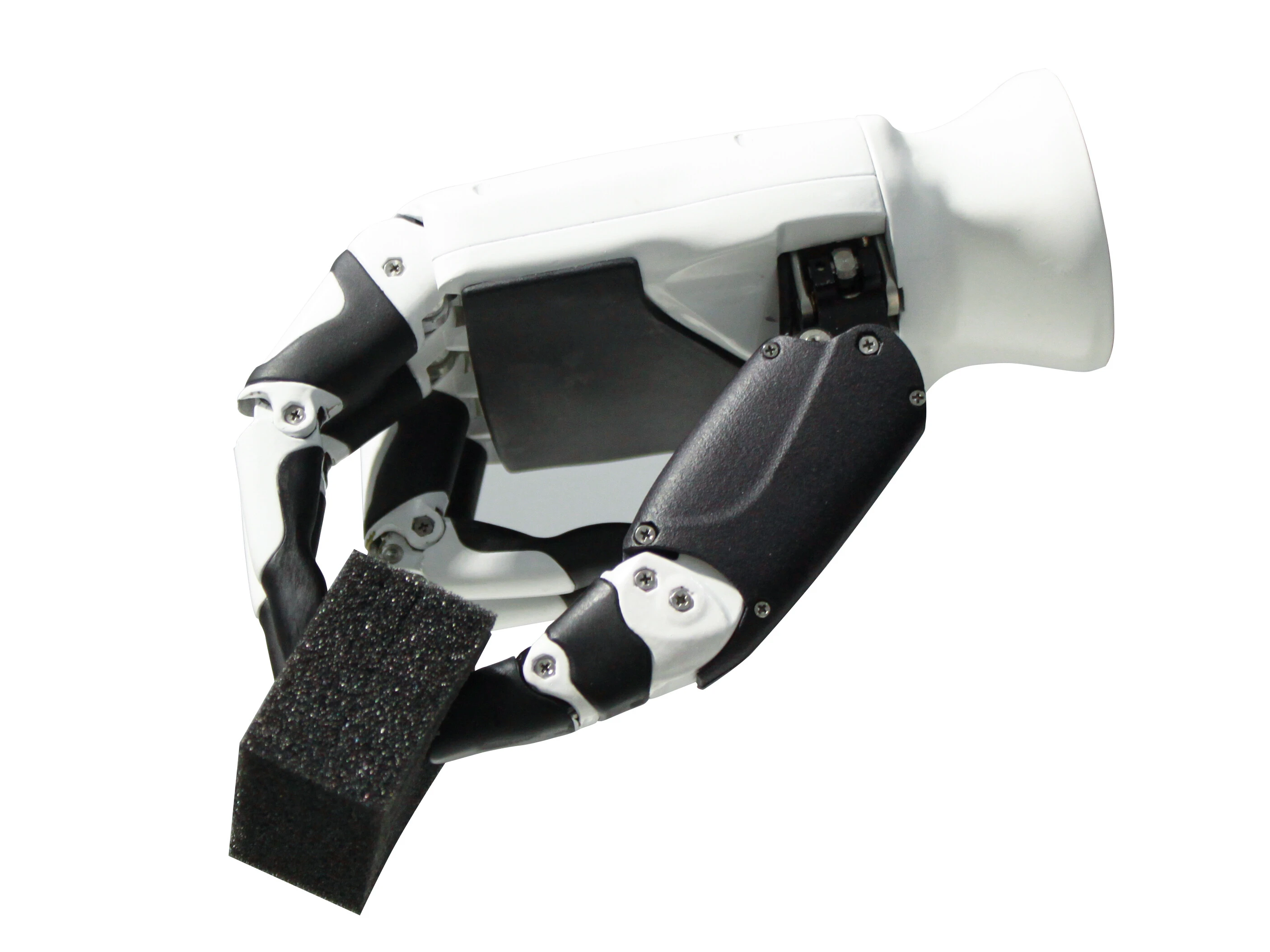

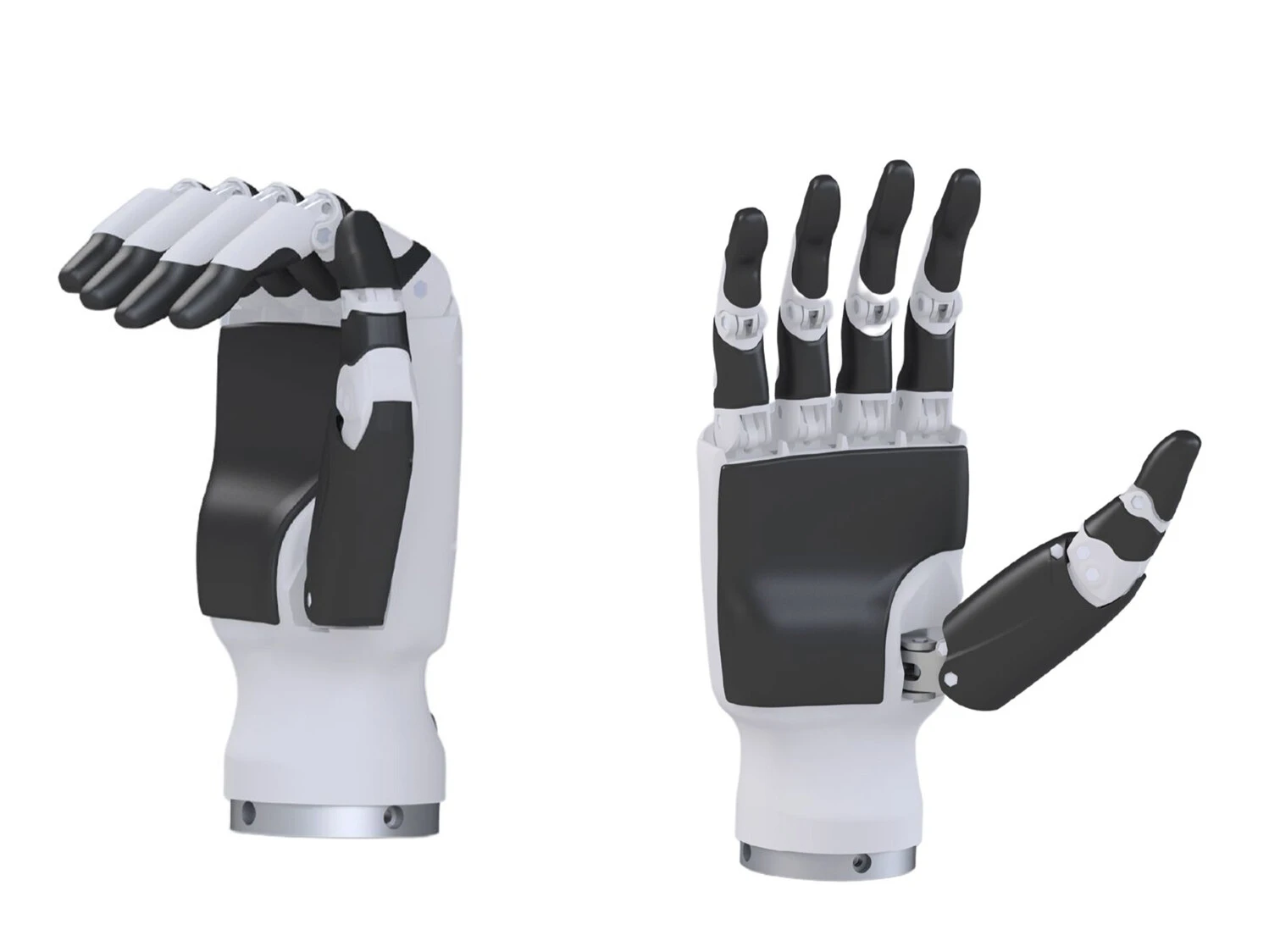

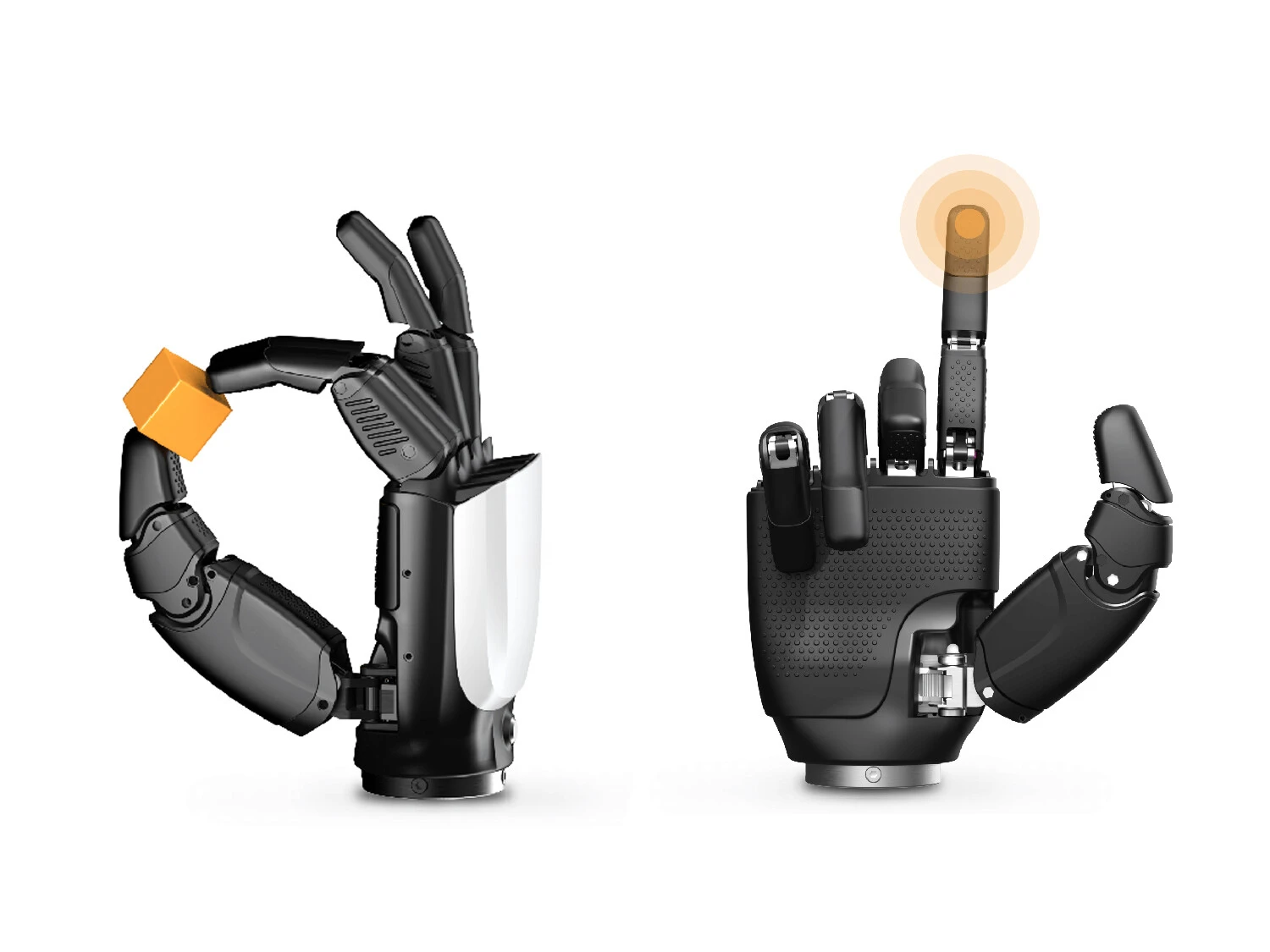

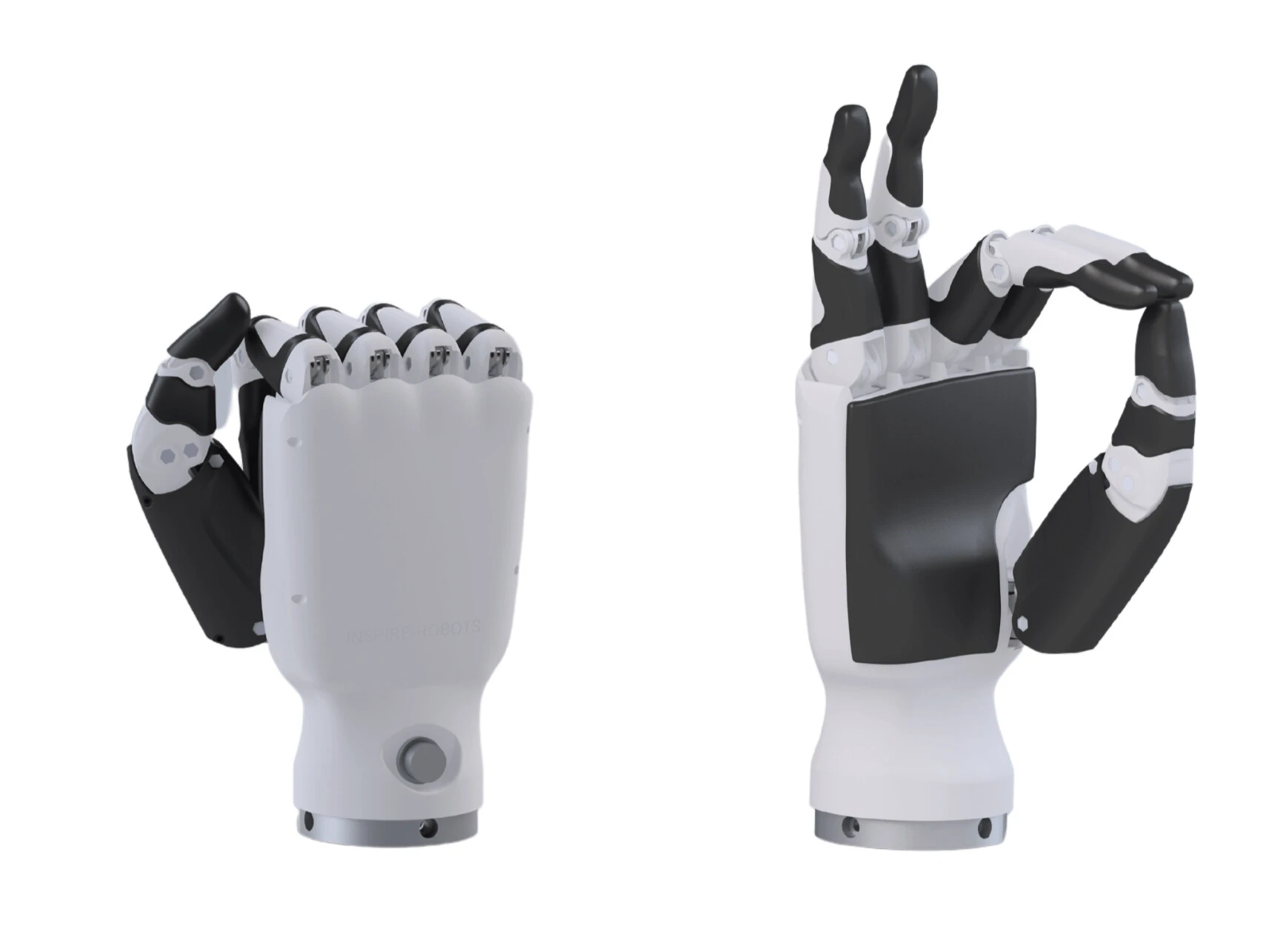

Роботизированная ловкая рука с антропоморфным дизайном суставов пальцев

● Введение

Роботизированная ловкая рука — это конечный эффектор робота, который очень точно имитирует человеческую руку. Она использует пятипалую антропоморфную конструкцию и моделирует движение суставов человеческой руки с помощью более чем 15 степеней свободы для выполнения точных операций, таких как захват и зажим. Это ключевой компонент робота для выполнения сложных задач. Она относится к типу захватных устройств среди конечных эффекторов робота. В отличие от традиционных двухпалых захватов, она обладает мультимодальным восприятием и интеллектуальным управлением, может адаптироваться к объектам неправильной формы и выполнять задачи точного манипулирования.
Свяжитесь с нами

Особенности

● ‌Высокобионическая структура

Использует антропоморфный дизайн суставов пальцев (например, шарнирные соединения, многостепенную структуру большого пальца), система привода сухожилий имитирует движение сухожилий для достижения естественного захвата.


● Продвинутая система привода

  • ‌Моторный привод: Основной вариант — полый стаканный мотор, обладающий преимуществами высокой точности управления (микрометровый уровень) и компактными размерами

  • ‌Схема передачи ‌: Комбинация жесткой передачи (шестерня/винт) и гибкой передачи (сухожилие), например, Tesla Optimus использует гибридную передачу для увеличения степеней свободы до 22

● Интеллектуальная сенсорная система

  • Каждый сустав оснащен датчиками крутящего момента, в сочетании с технологией электронной кожи для мультимодального восприятия:

  • Реальное время обнаружения силы захвата (может захватывать яйца, не раздавливая их)

  • Восприятие изменений текстуры и формы объекта ‌

  • Высокочувствительная тактильная обратная связь (реагирует на малейшие внешние раздражители)

Спецификации

Лист 1

МодельRH56DFX-L
RH56DFX-R
RH56DFXW-L
RH56DFXW-R
RH56DFTP-L
RH56DFTP-R
ЗапястьеОтсутствуетДаОтсутствует
Степени свободы66+26
Количество суставов пальцев121212
Интерфейс управленияRS485+CANRS485+CANModbusTCP+CAN(RS485 опционально)
Рабочее напряжениеDC24V±10%DC24V±10%DC24V±10%
Ток в режиме ожидания0.09A0.1A0.15A
Максимальный ток2A2A4A
Повторяемость±0.2mm±0.2mm±0.2mm
Максимальное усилие на кончике пальца30N30N30N
Максимальное усилие захвата большим пальцем15N15N15N
Максимальное усилие захвата четырьмя пальцами10N10N10N
Разрешение усилия захвата0.5N0.5N0.1N
Диапазон бокового вращения большого пальца>65°>65°>85°
Скорость бокового движения большого пальца235°/с235°/с>130°/с
Скорость сгибания большого пальца150°/с150°/с>130°/с
Скорость сгибания четырех пальцев260°/с260°/с>200°/с
Угол поворота запястьяОтсутствует±27°Отсутствует
Угол наклона запястьяОтсутствует±22°Отсутствует
Моментная нагрузка запястьяОтсутствует2NM(без учета веса руки)Отсутствует
Вес540g650g790±10g
Количество датчиков усилияОтсутствуетОтсутствует6
Количество тактильных датчиковОтсутствуетОтсутствует5~17
