Что делает компания Harmonic Drive Company?

Если вы когда-нибудь задавались вопросом: «Что делает Harmonic Drive Company?», ответ кроется в основе современных технологий прецизионного управления движением. Широко используемая в станках и передовых системах автоматизации, Harmonic Drive Company специализируется на высокоточных редукторных решениях, которые повышают точность позиционирования, эффективность и компактность конструкции. В этой статье рассматриваются ее основные продукты, области применения в отрасли и то, почему ее технологии важны в высокопроизводительном производстве.

Для покупателей, инженеров-конструкторов и руководителей производства в секторе станкостроения этот вопрос редко бывает теоретическим. Он напрямую влияет на точность оси, габариты станка, повторяемость, интервалы обслуживания и способность сохранять жесткие допуски на протяжении длительных производственных циклов.

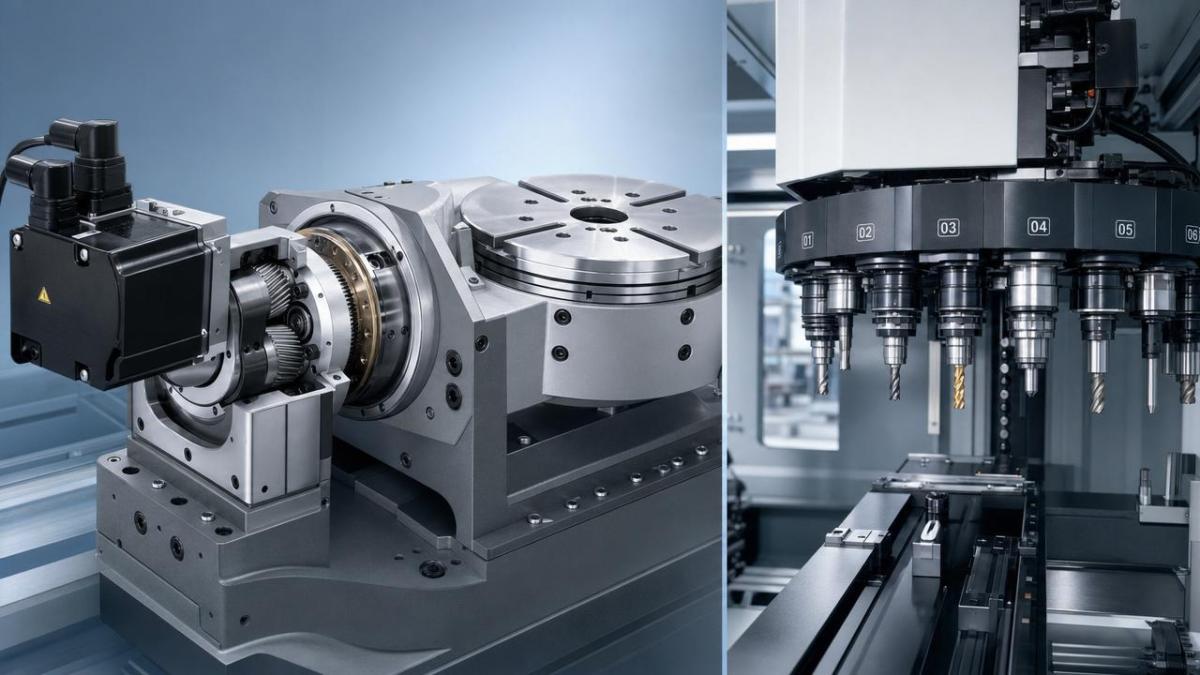

На практике технология Harmonic Drive тесно связана с сервоприводными системами движения, где важны компактные размеры, низкий люфт и точная передача. В станках это может влиять на поворотные столы, сменщики инструмента, шарнирные загрузочные модули, индексирующие системы и вспомогательную автоматизацию, построенную на базе оборудования с ЧПУ.

Основной бизнес: прецизионное движение и редукторные технологии для станков

По своей сути Harmonic Drive Company разрабатывает и поставляет прецизионные редукторные компоненты и продукты для управления движением, предназначенные для применений, где требуется точное угловое позиционирование в компактном исполнении. Наиболее известное семейство продукции — волновой редуктор, который часто выбирают там, где люфт должен быть чрезвычайно малым, а передаточное отношение — высоким при ограниченном монтажном пространстве.

Для оборудования станков это важно, поскольку многие подсистемы работают в сложных условиях: непрерывное индексирование, частые циклы пуска-останова, синхронизация сервоприводов и повторное позиционирование часто с точностью до угловых минут или лучше. Обычная цилиндрическая или планетарная схема может подходить в некоторых случаях, но не всегда, когда монтажный объем ограничен, а смещение точности необходимо контролировать.

Какие продукты обычно ассоциируются с решениями Harmonic Drive?

Портфель обычно включает прецизионные редукторные головки, исполнительные модули, сервокомпоненты, поворотные узлы и интегрированные узлы привода. В среде станочного оборудования эти продукты часто работают в паре с сервомоторами мощностью от 200 W до нескольких kW, в зависимости от нагрузки по оси, рабочего цикла и требований к ускорению.

Одно из главных преимуществ — возможность получить высокие передаточные отношения, часто в одной компактной ступени. Такие значения, как 30:1, 50:1, 80:1 или 100:1, могут обеспечить тонкое управление движением без необходимости в крупной многоступенчатой коробке передач, что помогает конструкторам снизить механическую сложность и сэкономить место для монтажа.

Почему низкий люфт важен в станках

В обработке на CNC-станках и связанной автоматизации люфт влияет на качество контурного движения, точность индексирования и повторяемость позиционирования инструмента или заготовки. Даже небольшие ошибки передачи могут проявляться в качестве поверхности, круговой интерполяции или задачах углового позиционирования. Для многих применений удержание люфта на минимально возможном уровне помогает сохранять стабильность в течение 8-часовых, 16-часовых или 24-часовых производственных смен.

• Позиционирование поворотной оси для компактных 4-й или 5-й осевых модулей
• Механизмы автоматической смены инструмента с повторяющимися циклами индексирования
• Портальные или шарнирные загрузочные системы, интегрированные в CNC-ячейки
• Контрольные станции, требующие точного углового перемещения
• Вспомогательная автоматизация в линиях с высоким разнообразием и небольшими объемами производства

Приведенная ниже таблица показывает, как прецизионная передача в стиле Harmonic Drive соотносится с другими распространенными подходами к коробкам передач при проектировании движения для станочного оборудования.

Ключевой вывод не в том, что один тип редуктора заменяет все остальные. Скорее, решения Harmonic Drive особенно актуальны, когда производителю станков одновременно нужны 3 вещи: компактное размещение, точное позиционирование и стабильная работа сервопривода при повторяющихся циклах.

Где технология Harmonic Drive используется в станочном оборудовании

Станкостроительная отрасль все чаще сочетает режущее оборудование с автоматизацией, гибкими приспособлениями и компактными многоосевыми системами. В такой среде технология Harmonic Drive не ограничивается одним изолированным компонентом. Она часто поддерживает несколько точек движения в пределах одной производственной ячейки.

Типичные сценарии применения

Один из распространенных вариантов применения — угловое позиционирование. В индексирующих столах, цапфах или компактных наклонных узлах прецизионное редуцирование улучшает угловое управление и помогает серводвигателю работать в более благоприятном диапазоне скорости и крутящего момента. Это особенно полезно, когда заготовкам требуется повторяющееся угловое перемещение на 90°, 180° или полный цикл 360°.

Еще одно применение — автоматическая загрузка и выгрузка. Роботизированные манипуляторы и шарнирные устройства для перемещения, подключенные к станкам, часто нуждаются в легких шарнирах с высоким передаточным отношением. Компактные редукторные узлы помогают снизить инерцию, что может улучшить ускорение и сократить непроизводительное время на несколько секунд за цикл на протяжении сотен смен.

Почему компактное движение имеет значение

Площадь пола стоит дорого, а корпуса станков оставляют ограниченное пространство для дополнительных механизмов. Меньший передаточный узел может упростить прокладку кабелей, защитные ограждения и доступ для обслуживания. Для OEM-производителей, создающих модульные станочные платформы, экономия даже 50 mm до 120 mm в габарите одной оси может повысить гибкость общей компоновки.

В следующей таблице показаны типичные области применения в станкостроении и причины, по которым может быть выбран вариант в стиле Harmonic Drive.

Эти применения показывают, почему Harmonic Drive Company важна не только для робототехники, но и для производителей станков, одновременно повышающих точность, плотность автоматизации и компактность системы.

Как покупателям следует оценивать решения Harmonic Drive

При выборе прецизионного привода для станков покупателям не следует ориентироваться только на передаточное отношение. Редуктор, который выглядит правильным на бумаге, может работать плохо, если не учитывать вместе пиковый крутящий момент, рабочий цикл, жесткость, требования к смазке и точность монтажа.

Четыре ключевых фактора оценки

1. Требуемая точность позиционирования и допустимый диапазон люфта
2. Пиковый крутящий момент, непрерывный крутящий момент и профиль ударной нагрузки
3. Доступное монтажное пространство, ориентация вала и интерфейс двигателя
4. Ожидаемый срок службы, интервал обслуживания и частота рабочих циклов

Например, задача высокоскоростного индексирования со скоростью 20 циклов в минуту создает иные тепловые и усталостные нагрузки, чем медленная наклонная ось, которая перемещается лишь несколько раз в час. Аналогично, закрытый станок, подверженный воздействию охлаждающего тумана, металлических частиц и вибрации, требует тщательного выбора уплотнений и смазки.

Распространенные ошибки при спецификации

Частая ошибка — занижение требуемого крутящего момента на основе средней нагрузки вместо пиков ускорения. Еще одна — недооценка жесткости системы, которая влияет на настройку сервопривода и динамические характеристики. Покупатели также иногда предполагают, что все прецизионные редукторы работают одинаково, хотя отклик, износостойкость и монтажные допуски могут существенно различаться в зависимости от конструкции.

Во многих проектах лучшей практикой является проверка как минимум 6 параметров перед покупкой: передаточного отношения, допустимой радиальной нагрузки, осевой нагрузки, крутильной жесткости, способа смазки и допусков на соосность. Это снижает риск переработки конструкции на этапе сборки или пусконаладки.

Приведенная ниже таблица содержит практический контрольный список для закупок и инженерных команд в станкостроении.

Дисциплинированный процесс оценки может сократить время внедрения на 2 to 4 недели, особенно если редуктор, серводвигатель, муфты и параметры управления рассматриваются вместе на раннем этапе проектирования.

Внедрение, обслуживание и долгосрочная ценность

Понимание того, что делает Harmonic Drive Company, также означает понимание того, как ее продукция создает ценность после установки. В станках производительность оценивается не только по начальной точности, но и по стабильности, времени безотказной работы, доступу к обслуживанию и способности сохранять стабильное производство в течение месяцев или лет.

Этапы внедрения для производителей станков

1. Определите рабочий цикл оси, диапазон скорости и пиковые значения крутящего момента
2. Подберите редуктор под размер двигателя, систему обратной связи и передаточное отношение по инерции
3. Проверьте точность монтажа, опору вала и условия внутри корпуса
4. Настройте сервосистему под реальной нагрузкой и подтвердите повторяемость позиционирования
5. Установите интервалы профилактического осмотра на основе количества циклов и условий среды

Пусконаладка должна включать тепловое наблюдение при повторяющейся работе, особенно для осей, выполняющих плотное индексирование или непрерывное реверсирование. 2-часовой to 4-часовой испытательный прогон под типовой нагрузкой часто выявляет проблемы соосности или настройки, которые краткий тест может не показать.

Соображения по обслуживанию

Прецизионные компоненты движения выигрывают от планового осмотра, а не от реактивного ремонта. Во многих установках станков практичный интервал проверки составляет каждые 3 to 6 месяцев, в зависимости от уровня загрязнения, рабочего цикла и часов работы. Критические линии, работающие в несколько смен, могут требовать более частых проверок.

Службы обслуживания должны отслеживать изменения шума, повышение температуры, характер вибрации, целостность крепежа и состояние смазки. Небольшие отклонения могут указывать на монтажное напряжение, несоосность, перегрузку или развитие износа до того, как они приведут к остановке производства.

Долгосрочные преимущества для B2B-пользователей

При правильном выборе системы на базе Harmonic Drive могут помочь OEM-производителям и конечным пользователям станков сократить занимаемую площадь, улучшить качество индексирования и упростить компактную многоосевую конструкцию. Это может привести к более быстрому разработке станков, лучшей повторяемости и более эффективному использованию пространства корпуса.

Для конечных пользователей ценность часто проявляется в уменьшении разброса наладки, более стабильной работе автоматизации и меньшем количестве проблем с точностью движения при длительных сериях. Для OEM-производителей это может поддержать стандартизацию платформы для нескольких размеров станков вместо того, чтобы разрабатывать каждый поворотный модуль с нуля.

Часто задаваемые вопросы

Используется ли Harmonic Drive только в роботах?

Нет. Робототехника — это одна из основных областей применения, но станки, индексирующие системы, оборудование для полупроводников, инспекционные системы и компактные модули автоматизации также используют этот тип прецизионной передачи там, где важны низкий люфт и компактная конструкция.

Заменяет ли гармонический редуктор каждый другой редуктор в станках?

Не обязательно. Выбор зависит от крутящего момента, скорости, жесткости, целевой стоимости, рабочего цикла и монтажного пространства. В некоторых подающих системах или осях с большой нагрузкой другие типы передачи могут быть более подходящими.

Что покупателям следует сначала спросить у поставщиков?

Начните с данных по применению: функция оси, требуемое передаточное отношение, пиковый и непрерывный крутящий момент, профиль движения, целевая точность, рабочая среда и ожидаемый интервал обслуживания. Четкие исходные данные снижают риск завышения, занижения или сложной пусконаладки в дальнейшем.

Harmonic Drive Company играет важную роль в прецизионном движении, поставляя компактные, высокоточные редукторные технологии, используемые в станочном оборудовании и интегрированной автоматизации. Ее значение особенно велико там, где в одной конструкции должны сочетаться низкий люфт, высокое передаточное отношение, ограниченное пространство и повторяемое угловое управление.

Если вы сравниваете варианты приводов для поворотных осей, сменщиков инструмента, загрузочных узлов или прецизионных индексирующих систем, тщательный анализ решений Harmonic Drive может прояснить ограничения по производительности, требования к интеграции и долгосрочную ценность обслуживания. Свяжитесь с нами, чтобы обсудить вашу задачу в станкостроении, получить индивидуальную рекомендацию или узнать больше о решениях для прецизионного движения для высокопроизводственного производства.
