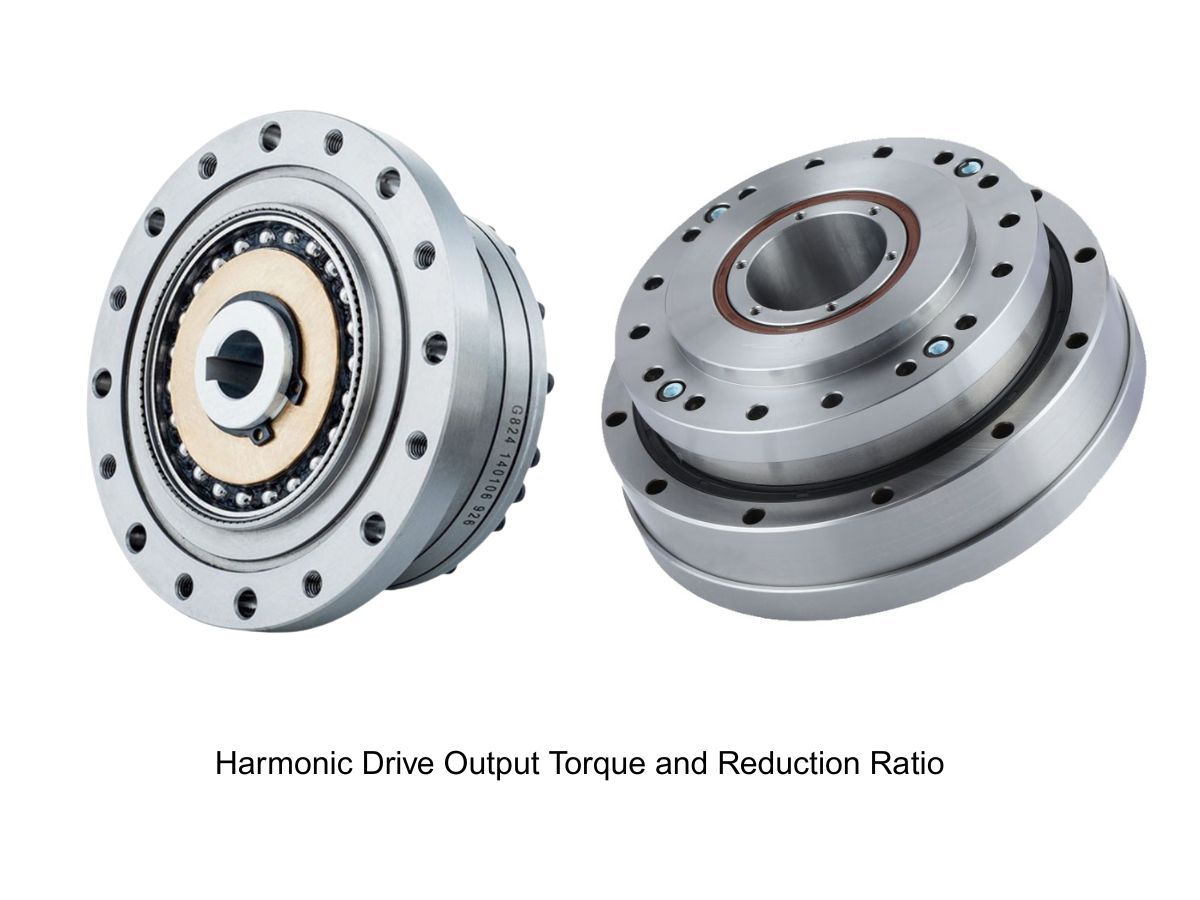

Гармонические приводы, благодаря своей компактной конструкции, низкому люфту и высокой жесткости, стали ключевыми компонентами в высокотехнологичном оборудовании, таком как роботы и аэрокосмические системы. Однако многие инженеры сталкиваются с распространенным явлением: при увеличении передаточного отношения выше определенного уровня (например, более 100) рост выходного крутящего момента постепенно замедляется или даже выходит на плато — что явно противоречит выведенному предположению, что «крутящий момент пропорционален передаточному отношению».

Раньше я не уделял этому вопросу особого внимания, но недавний разговор с другом побудил меня изучить его глубже. После изучения соответствующих материалов я систематизировал свои выводы в этой статье, надеясь, что она поможет инженерам, которые могут быть озадачены этой темой.

1. Идеал и реальность: «Теоретический предел» усиления крутящего момента

Мы знаем, что выходной крутящий момент редуктора определяется формулой:

T_out = T_in × i × η

где T_in — входной крутящий момент, i — передаточное отношение, а η — КПД передачи. Согласно этой логике, увеличение передаточного отношения должно приводить к пропорциональному росту выходного крутящего момента — это теоретическая основа «снижения скорости и усиления крутящего момента».

Однако реальные характеристики гармонических приводов нарушают эти идеальные ожидания. Как только передаточное отношение достигает определенного порога (обычно выше 100 или 120), рост выходного крутящего момента — особенно номинального выходного момента и максимально допустимой средней нагрузки — резко замедляется и в конечном итоге выходит на «зону насыщения». Даже если передаточное отношение продолжает увеличиваться, крутящий момент больше не растет значительно.

Это явление не является производственным дефектом, а неизбежным результатом совокупного влияния свойств материала, конструкции и характеристик передачи.

2. Глубокий анализ: Три основные причины насыщения крутящего момента при высоких передаточных отношениях

Замедление роста крутящего момента в гармонических приводах — это, по сути, процесс, при котором теоретическое усиление крутящего момента постепенно компенсируется ограничениями реальной инженерии. Эти ограничения можно свести к трем ключевым факторам, каждый из которых тесно связан с конструкцией привода и принципами передачи.

2.1 Пределы нагрузки материала и конструкции: «Потолок» гибкого колеса и зубьев

Основной механизм передачи гармонического привода основан на периодической упругой деформации гибкого колеса. Гибкое колесо постоянно подвергается переменным напряжениям, и его несущая способность строго ограничена усталостной прочностью материала. Независимо от того, насколько высоким становится передаточное отношение, свойства материала и геометрические размеры гибкого колеса не улучшаются соответствующим образом — существует четкий предел напряжения, которое оно может выдержать.

В то же время передача крутящего момента в основе своей зависит от зацепления зубьев. Несущая способность определяется такими ключевыми факторами, как площадь контакта зубьев и прочность основания зуба. Увеличение передаточного отношения не изменяет эти физические параметры. Когда теоретический выходной крутящий момент приближается к пределу нагрузки конструкции, рост крутящего момента естественным образом замедляется. Это самое фундаментальное физическое ограничение.

2.2 Снижение КПД передачи: «Потери энергии» при высоких передаточных отношениях

КПД передачи гармонических приводов не является постоянным; он снижается с увеличением передаточного отношения. Более высокие передаточные отношения означают большее количество зубьев, участвующих в зацеплении, что приводит к увеличению потерь от трения поверхностей зубьев и деформации гибкого колеса. Значительная часть входной мощности преобразуется в тепло, а не в полезную выходную мощность.

Это снижение КПД напрямую компенсирует ожидаемый выигрыш в крутящем моменте от более высокого передаточного отношения. Хотя теоретически T_out должен увеличиваться с ростом i, снижение η значительно ослабляет фактический выходной крутящий момент, что в конечном итоге приводит к замедлению его роста.

2.3 Нелинейные эффекты упругой деформации: «Скрытые потери» из-за снижения точности зацепления

Как упругий элемент, гибкое колесо демонстрирует нелинейную крутильную жесткость. При высоком нагрузочном моменте в гибком колесе и волновом генераторе происходит заметная упругая деформация. Эта деформация приводит к отклонению зацепления зубьев от идеальной траектории, что влияет не только на плавность передачи, но и создает дополнительные потери.

В условиях высокого передаточного отношения эти нелинейные эффекты усиливаются. Увеличение отклонения зацепления и потерь энергии дополнительно ограничивают эффективный выходной крутящий момент, делая насыщение крутящего момента более выраженным.

Идеальные и реальные характеристики передачи

3. Инженерное значение: Зачем вообще стремиться к высоким передаточным отношениям?

Если высокие передаточные отношения не могут непрерывно увеличивать крутящий момент, почему инженеры все же предпочитают гармонические приводы с высоким передаточным отношением в роботах, прецизионных станках и подобных приложениях?

Ключевая причина заключается в том, что логика выбора смещается с «усиления крутящего момента» на «повышение производительности». Истинная ценность высоких передаточных отношений заключается в улучшении точности передачи и общей производительности системы.

3.1 Повышение точности управления движением и разрешения позиционирования

Количество импульсов на оборот серводвигателя фиксировано. Высокое передаточное отношение эффективно увеличивает угловое разрешение — после редукции каждый импульс двигателя соответствует гораздо меньшему повороту выходного вала. Это значительно улучшает разрешение позиционирования, что является основным требованием для высокоточного управления.

3.2 Лучшее согласование нагрузки и улучшенная динамическая реакция

Согласно формуле отраженной инерции:

J_reflected = J_load / i²

инерция нагрузки, отраженная на вал двигателя, уменьшается пропорционально квадрату передаточного отношения. Высокое передаточное отношение значительно снижает отраженную инерцию, облегчая согласование двигателя с нагрузкой. Это приводит к более быстрой реакции, улучшенной стабильности и снижению вибрации и ошибок.

3.3 Компактная конструкция и передача с низким люфтом

Одним из ключевых преимуществ гармонических приводов является их способность достигать высоких передаточных отношений в одной ступени, исключая необходимость в многоступенчатых передачах. Это упрощает конструкцию передачи, уменьшает габариты и подходит для компактных монтажных пространств, таких как сочленения роботов.

Кроме того, гармонические приводы характеризуются многозубым зацеплением — до 30% всех зубьев могут быть задействованы одновременно — что обеспечивает передачу с почти нулевым люфтом и значительно улучшает повторяемость, критически важный параметр для высокотехнологичного оборудования.

4. Практические советы по выбору: Как избежать ловушек высоких передаточных отношений

Учитывая эти характеристики, инженеры должны отказаться от предположения, что «более высокое передаточное отношение означает больший крутящий момент», и вместо этого сосредоточиться на реальных потребностях применения. Три ключевых момента заслуживают особого внимания:

4.1 Приоритет номинального выходного крутящего момента

Вместо чрезмерного упора на теоретические расчеты инженеры должны в первую очередь ориентироваться на технические данные производителя и учитывать номинальный выходной крутящий момент и пиковый момент. Эти значения уже учитывают прочность материала потери КПД и другие реальные факторы, что делает их гораздо более репрезентативными для реальных условий работы.

4.2 Согласование передаточного отношения с приоритетами применения

Если основной целью является высокий крутящий момент, выбор более крупной или более мощной модели более эффективен, чем просто увеличение передаточного отношения. Если основными целями являются высокая точность и разрешение, то можно выбрать модель с высоким передаточным отношением, чтобы полностью использовать ее преимущества в точности.

4.3 Уделяйте внимание деталям установки и обслуживания

Правильная смазка и эффективное охлаждение помогают снизить потери КПД и усталость материала, продлевая срок службы. Точная центровка при установке уменьшает деформацию гибкого колеса и отклонение зацепления, избегая ненужных потерь. Эти детали напрямую влияют на реальную производительность и стабильность крутящего момента.

Отсутствие значительного увеличения крутящего момента при высоких передаточных отношениях в гармонических приводах является результатом совокупного влияния пределов нагрузки материала, снижения КПД передачи и упругой деформации — а не недостатка самого принципа передачи. Истинная ценность гармонических приводов давно вышла за рамки простого «усиления крутящего момента», сместившись в сторону повышения точности, согласования нагрузки и оптимизации конструкции, что делает их ключевым элементом прецизионного управления в высокоточном оборудовании.
