Подбор двигателя для полой поворотной платформы: полное руководство

Oct 08, 2026

Выбор подходящего двигателя дляполой поворотной платформыначинается с понимания требований к нагрузке, скорости и позиционированию. В этом руководстве сравниваются серводвигатели, шаговые двигатели и бесщеточные двигатели постоянного тока, объясняется согласование крутящего момента, скорости, инерции и точности, а также рассматриваются компактные варианты монтажа. Используйте его, чтобы подобрать подходящую комбинацию двигателя и платформы для вашего проекта автоматизации.

Aполая поворотная платформа— этопрецизионное поворотное устройство позиционирования с центральным сквозным отверстием. Типичная конструкция с редуктором объединяет механизм понижения передачи с жестким выходным столом на подшипниковых опорах. В некоторых конструкциях для обеспечения высокожесткого вращательного движения используются перекрестные роликовые подшипники, а полый центр предоставляет пространство для кабелей, пневматических трубок или других компонентов.

Как источник питания платформы, двигатель напрямую влияет на характеристики движения, включая скорость отклика, способность к ускорению и поведение при позиционировании. Однако выбор подходящего двигателя требует большего, чем сравнение номиналов мощности. Двигатель, привод, передача и нагрузка должны оцениваться как единая система.

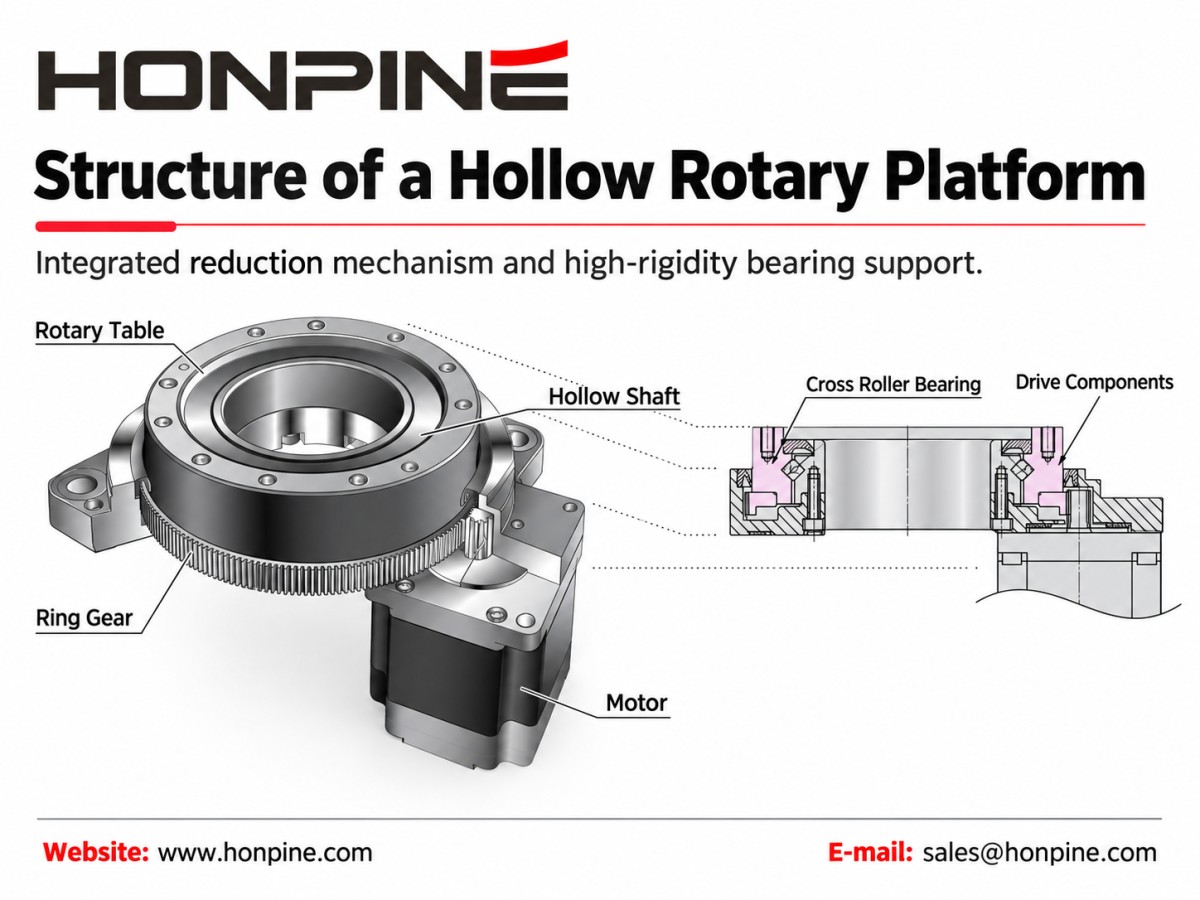

схема конструкции полой поворотной платформы


1. Типы двигателей и рекомендации по выбору

Полые поворотные платформы могут сочетаться с различными типами двигателей в зависимости от требований к движению и механической совместимости платформы. Серводвигатели, шаговые двигатели и бесщеточные двигатели постоянного тока имеют различные преимущества.

1.1 Серводвигатели для высокоточных и высокодинамичных применений

Рабочие характеристики

Серво-системы используют обратную связь для сравнения заданного движения с фактическим движением двигателя и соответствующей корректировки выхода. Это делает их подходящими для применений, требующих быстрого управления положением, скоростью и крутящим моментом.

Фактические характеристики зависят от выбранного двигателя, энкодера, настроек привода, передачи и механической конструкции. Один только энкодер высокого разрешения не гарантирует высокую точность позиционирования на выходе платформы.

Подходящие применения

Серводвигатели являются хорошим вариантом для прецизионной сборки, работы с полупроводниками, визуального контроля и других применений с высокими требованиями к позиционированию или частыми ускорениями и замедлениями.

При выборе двигателя и привода определите требуемое время цикла, ускорение и характеристики установления. Не предполагайте, что каждая серво-система обеспечит одинаковую точность или скорость отклика.

1.2 Шаговые двигатели для экономичного позиционирования и индексирования

Рабочие характеристики

Традиционные шаговые двигатели преобразуют командные импульсы в пошаговое угловое перемещение и могут работать без обратной связи по положению. Они обеспечивают относительно простой и экономичный подход к позиционированию.

Однако недостаточный крутящий момент или неподходящие настройки ускорения могут вызвать пропуск шагов. Микрошаговый режим может повысить плавность движения, но фактическая точность позиционирования по-прежнему зависит от двигателя, привода, нагрузки и условий эксплуатации.

Для применений, требующих обратной связи, также доступны шаговые системы с замкнутым контуром.

Подходящие применения

Шаговые двигатели стоит рассмотреть для обычных сборочных станций, поворотного индексирования, обработки материалов и упаковочного оборудования, когда требуемые скорость и профиль движения совместимы с двигателем.

При выборе проверяйте доступный крутящий момент при предполагаемой рабочей скорости, а не полагайтесь только на удерживающий момент двигателя.

1.3 Бесщеточные двигатели постоянного тока для вращательного движения с переменной скоростью

Рабочие характеристики

Системы бесщеточного двигателя постоянного тока и привода полезны для управляемого вращательного движения в диапазоне скоростей. Их доступные функции различаются: некоторые ориентированы на регулирование скорости, тогда как другие также поддерживают позиционирование и ограничение крутящего момента.

Эффективность двигателя, диапазон скоростей и возможности управления следует оценивать по характеристикам выбранной комбинации двигателя и привода.

Подходящие применения

Рассмотрите бесщеточный двигатель постоянного тока, когда в применении приоритетны стабильная частота вращения или работа с регулируемой скоростью.

Высокоскоростной двигатель не делает всю платформу автоматически пригодной для высокоскоростной работы. Необходимо также проверить допустимую входную и выходную скорость платформы, требования к смазке и способность к продолжительному режиму работы.

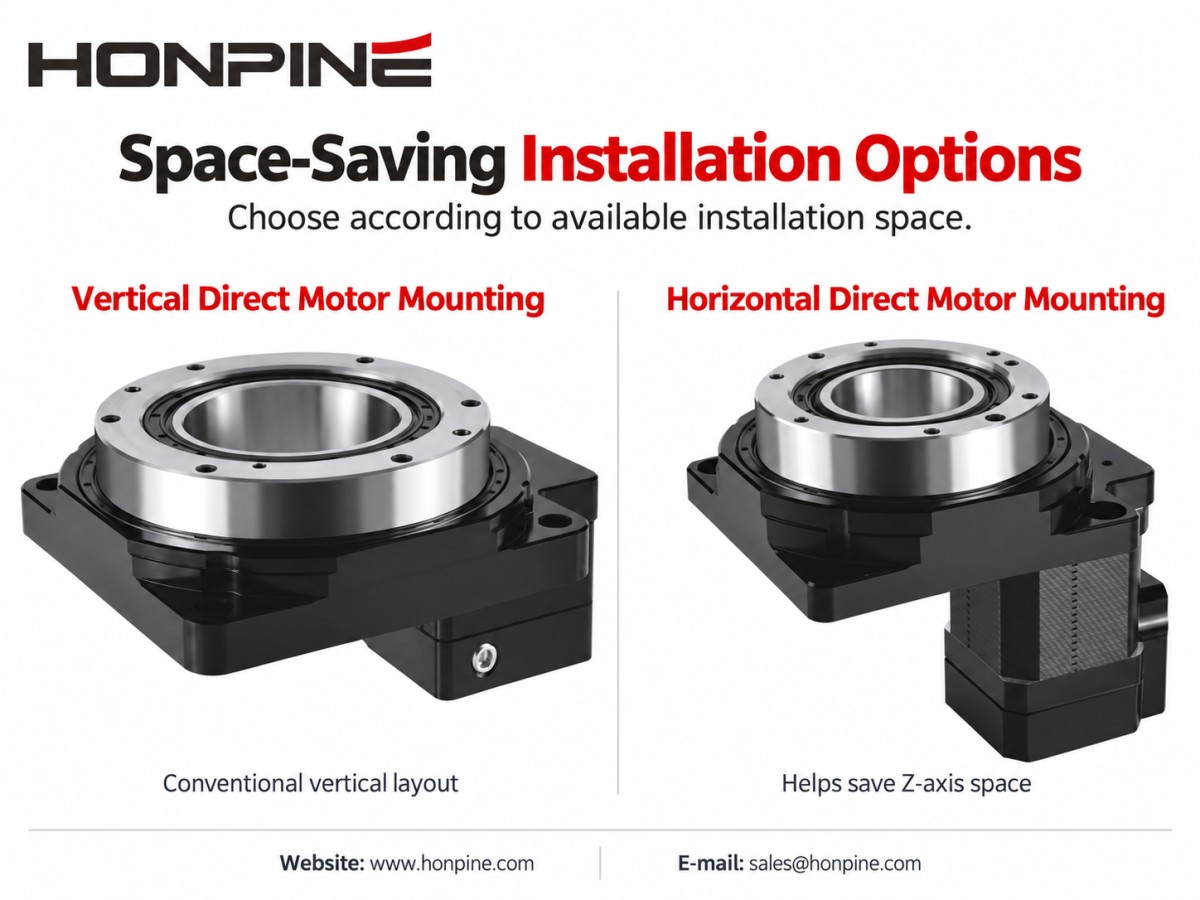

варианты монтажа двигателя для полой поворотной платформы


2. Основные принципы согласования двигателей с полыми поворотными платформами

2.1 Согласование крутящего момента

Двигатель должен обеспечивать достаточный крутящий момент для преодоления нагрузки и ускорения или замедления вращающегося узла.

Рассчитайте как постоянный момент нагрузки, так и момент ускорения. Учитывайте соответствующий запас надежности на основе неопределенности трения, изменения нагрузки, условий эксплуатации и рабочего цикла применения.

Для предварительной проверки передачи:

Передаваемый выходной крутящий момент ≈ Входной крутящий момент двигателя × Передаточное отношение × КПД передачи

Это соотношение не заменяет полного расчета потребности в ускорении, внутренней инерции и рабочего цикла. Полученный выходной крутящий момент также должен оставаться в пределах допустимых пределов крутящего момента платформы.

Для серво-систем убедитесь, что требуемый пиковый момент остается в пределах разрешенного прерывистого рабочего диапазона. Среднеквадратичный, или RMS, крутящий момент цикла должен оставаться в пределах способности двигателя к продолжительному режиму работы в соответствующих условиях эксплуатации.

Также следует проверить допустимую продолжительность пикового крутящего момента.

2.2 Согласование скорости

Начните с требуемой выходной скорости платформы и передаточного отношения:

Требуемая скорость двигателя = Требуемая выходная скорость платформы × Передаточное отношение

Например, выходная скорость платформы 100 об/мин при передаточном отношении 10:1 требует скорости двигателя 1,000 об/мин.

Проверьте доступный крутящий момент двигателя при этой скорости, а также допустимые входную и выходную скорости платформы.

Для индексирующих применений средней частоты вращения недостаточно для выбора двигателя. Фактический профиль движения может требовать значительно более высокой максимальной скорости во время каждого перемещения, особенно при коротком доступном времени ускорения и замедления.

Выбирайте двигатель и платформу на основе полного цикла движения, а не только номинальной мощности двигателя.

2.3 Согласование инерции

Согласование инерции сравнивает инерцию нагрузки, приведенную к валу двигателя, с инерцией ротора двигателя.

Для идеальной ступени редукции:

Приведенная инерция нагрузки со стороны выхода = Инерция нагрузки со стороны выхода ÷ Передаточное отношение²

Затем рассчитайте:

Коэффициент инерции = Общая приведенная инерция нагрузки ÷ Инерция ротора двигателя

В окончательный расчет включите соответствующую инерцию платформы, муфты и передачи.

Например, передаточное отношение 10:1 уменьшает приведенную к валу двигателя инерцию нагрузки со стороны выхода до 1/100 ее исходного значения, до добавления других соответствующих инерций системы.

Соотношение инерции нагрузки и двигателя, например от 1:1 до 10:1, может служить исходным ориентиром проектирования для некоторых серво-применений, но не является универсальным требованием или ограничением.

Допустимое соотношение зависит от механической жесткости, требований к ускорению, настройки привода и выбранной системы двигателя и привода.

2.4 Согласование точности

Оценивайте разрешение обратной связи двигателя вместе с требованиями к позиционированию всей платформы.

Более высокое разрешение энкодера дает более точную информацию обратной связи, но точность выходного позиционирования также зависит от точности передачи, потерянного движения, механической жесткости, условий нагрузки и характеристик управления.

Запросите отдельные характеристики для:

Точности позиционирования: Насколько фактическое выходное положение соответствует заданному положению.

Повторяемости: Насколько стабильно платформа возвращается в одно и то же положение в заданных условиях.

Потерянного движения: Движения, которое не передается на выход немедленно, особенно при смене направления.

Для требовательных применений проверьте характеристики с предполагаемой нагрузкой, направлением движения и временем установления.

Указывайте требования к поворотному позиционированию в угловых единицах, например в градусах или угловых секундах. Допуск линейного позиционирования следует указывать только при определенном рабочем радиусе.

2.5 Совместимость механической установки и интерфейса

Перед заказом проверьте полный интерфейс между двигателем и платформой.

Сравните диаметр и длину вала двигателя, размеры фланца, схему крепежных отверстий, центрирующие элементы и расположение муфты с монтажным чертежом платформы.

Двигатель с подходящим номинальным крутящим моментом не обязательно подходит механически.

Правильное выравнивание вала и подходящая компоновка муфты важны для надежной передачи. Ошибки установки могут привести к дополнительным напряжениям, вибрации и преждевременному износу.

Также учитывайте требования к защите от окружающей среды, направление выхода кабеля, зазор для разъемов и доступ для установки и обслуживания.

3. Типичные комбинации двигателя и платформы

3.1 Прецизионная сборка и контроль: Серводвигатель + Полая поворотная платформа

Для проектов прецизионной сборки или контроля начните с оценки сервоприводнойполой поворотной платформыпо требуемой точности позиционирования, инерции нагрузки и времени цикла.

Эта комбинация подходит для применений, требующих быстрого управления движением, частых пусков и остановок, а также контролируемого ускорения и замедления.

Однако серводвигатель не устраняет автоматически механический люфт или ошибки передачи. Отдавайте приоритет характеристикам полной системы, а не полагайтесь только на номинальную мощность двигателя или спецификацию энкодера.

Проверяйте двигатель, привод, муфту и платформу вместе в предполагаемых условиях эксплуатации.

3.2 Обычная сборка и индексирование: Шаговый двигатель + Полая поворотная платформа

Для стандартных операций индексирования и сборки оцените, может ли платформа с шаговым приводом обеспечить требуемые скорость, ускорение и характеристики позиционирования.

Эта комбинация может обеспечить экономичное решение, когда требования к движению умеренны и во всем рабочем диапазоне доступен достаточный крутящий момент.

Конфигурация шагового двигателя с замкнутым контуром является еще одним вариантом, когда желательна обратная связь при сохранении управления движением на основе шагового двигателя.

Для надежной работы подтвердите доступный рабочий крутящий момент и используйте профиль ускорения, подходящий для нагрузки.

3.3 Вращение с регулированием скорости: Бесщеточный двигатель постоянного тока + Совместимая полая поворотная платформа

Для применения, ориентированного на управляемую частоту вращения, оцените комплект бесщеточного двигателя постоянного тока и привода вместе с совместимой полой поворотной платформой.

Подтвердите требуемый диапазон скорости, продолжительный рабочий режим, доступный крутящий момент и функции управления.

Если также требуются точные положения остановки, убедитесь, что выбранный привод поддерживает необходимую операцию позиционирования.

Платформа должна быть рассчитана на предполагаемую частоту вращения и продолжительность работы. Возможности скорости двигателя никогда не следует рассматривать как рабочий предел всего поворотного узла.

руководство HONPINE по подбору двигателя для полой поворотной платформы


4. Как уменьшить монтажное пространство для полой поворотной платформы?

4.1 Используйте полый центр для прокладки кабелей и трубок

Центральное отверстие может вмещать проводку, пневматические трубки или другие коммуникации, которые должны проходить через поворотный узел.

Это может упростить прокладку по сравнению с размещением каждого соединения вокруг внешней стороны платформы.

При планировании компоновки проверьте полезный диаметр отверстия и предусмотрите достаточное пространство для фактического пучка кабелей и трубок.

Планируйте прокладку вместе с требуемым диапазоном вращения. Полое отверстие обеспечивает путь прокладки, но не предотвращает автоматически скручивание кабелей или трубок.

4.2 Рассмотрите горизонтальный или угловой монтаж двигателя

При ограниченном вертикальном зазоре сравните конфигурации с горизонтально установленным или угловым двигателем с обычным вертикальным расположением.

Подходящая горизонтальная или угловая конфигурация может уменьшить пространство, необходимое вдоль оси Z, что полезно для оборудования с ограниченной высотой установки.

Однако уменьшение вертикальной высоты может увеличить занимаемую горизонтальную площадь.

Сравните полные установочные размеры, включая платформу, двигатель, разъемы, радиус изгиба кабеля и зазоры для обслуживания.

Выбирайте компоновку, соответствующую общей планировке оборудования, а не оценивайте только корпус платформы.

4.3 Выбирайте организацию кабелей в соответствии с характером вращения

Для движения на ограниченный угол, например возвратно-поступательного индексирования на 90°, подходящая гибкая компоновка кабеля или трубки может устранить необходимость в контактном кольце.

Прокладка все равно должна допускать движение без чрезмерного изгиба, скручивания, натяжения или помех для соседних компонентов.

Для непрерывного вращения, когда электрическая мощность или сигналы должны передаваться между неподвижными и вращающимися компонентами, распространенным решением является электрическое контактное кольцо.

Если через вращающийся интерфейс также должен проходить сжатый воздух, может потребоваться пневматическое поворотное соединение или комбинированный пневматическо-электрический узел.

Одно перемещение на 360° с последующим возвратом — это не то же самое, что непрерывное вращение в одном направлении.

Выбирайте схему организации кабелей в соответствии с фактическим характером движения, рабочей частотой и коммуникациями, которые должны пересекать вращающийся интерфейс, а не только по углу вращения.

5. Окончательный контрольный список выбора

Перед выбором двигателя иполой поворотной платформыопределите массу и размеры нагрузки, выходную скорость, угол индексирования, время ускорения, рабочий цикл, требования к позиционированию и доступное монтажное пространство.

Используйте эти требования для сравнения рассматриваемых комбинаций. Проверьте пиковый и продолжительный крутящий момент, скорость двигателя, приведенную инерцию нагрузки, механические интерфейсы и прокладку кабелей.

Для требовательных применений перед окончательным выбором проверьте полный узел по предполагаемому профилю движения.

Правильная комбинация — не обязательно двигатель с наибольшей мощностью или платформа самого большого размера. Это комбинация, которая соответствует требованиям применения к производительности, одновременно вписываясь в доступное пространство и условия эксплуатации.

Планируете проект поворотной автоматизации? Свяжитесь с HONPINE, предоставив сведения о нагрузке, требуемую выходную скорость, цикл движения и монтажные размеры, чтобы обсудить подходящую комбинацию полой поворотной платформы и двигателя.
