Означает ли более высокое передаточное число редуктора больший крутящий момент? Обзор планетарных, гармонических и RV-редукторов

Здравствуйте, я Теодор Ли, технический директор HONPINE. В своей работе с редукторами и системами управления движением я часто сталкиваюсь с вопросом: всегда ли более высокое передаточное число редуктора означает более высокий выходной крутящий момент.

Базовая зависимость проста: при неизменном входном крутящем моменте двигателя увеличение передаточного числа обычно повышает теоретический выходной крутящий момент и одновременно снижает выходную скорость. Однако выбор редуктора не может основываться только на передаточном числе.

На фактический выходной крутящий момент также влияют КПД передачи, номинальный крутящий момент, пиковый крутящий момент, прочность зубчатых передач, несущая способность подшипников, тепловые характеристики, люфт, крутильная жёсткость и условия эксплуатации. Эти факторы также значительно различаются у планетарных редукторов, гармонических редукторов и редукторов RV.

В этой статье я объясню, как передаточное число редуктора влияет на выходной крутящий момент, и рассмотрю, что инженерам следует учитывать при выборе этих трёх типов редукторов.

Как передаточное число редуктора влияет на выходной крутящий момент?

Базовая зависимость между входным и выходным крутящим моментом может быть выражена следующим образом:

Выходной крутящий момент = Входной крутящий момент × Передаточное число × КПД

Например, если двигатель обеспечивает входной крутящий момент 10 N·m, а редуктор имеет передаточное число 10:1, теоретический выходной крутящий момент до учёта потерь передачи составит:

10 N·m × 10 = 100 N·m

Если КПД редуктора составляет 90%, фактический выходной крутящий момент в этих упрощённых условиях будет приблизительно равен:

10 N·m × 10 × 0.90 = 90 N·m

Если передаточное число увеличивается до 20:1, а входной крутящий момент и КПД остаются неизменными:

10 N·m × 20 × 0.90 = 180 N·m

Это основная причина, по которой редуктор может повышать выходной крутящий момент.

Однако этот расчёт описывает соотношение умножения крутящего момента. Он не означает, что редуктор способен выдерживать неограниченный выходной крутящий момент только потому, что имеет высокое передаточное число.

Более высокое передаточное число также снижает выходную скорость

Зависимость между скоростью двигателя и выходной скоростью редуктора может быть выражена следующим образом:

Выходная скорость = Входная скорость ÷ Передаточное число

Для двигателя, работающего при 3,000 rpm:

передаточное число 10:1 → выходная скорость приблизительно 300 rpm

передаточное число 20:1 → выходная скорость приблизительно 150 rpm

передаточное число 50:1 → выходная скорость приблизительно 60 rpm

Поэтому выбор передаточного числа редуктора всегда предполагает баланс между выходным крутящим моментом и выходной скоростью.

Более высокое передаточное число может обеспечить большее теоретическое умножение крутящего момента, но также снижает доступную для применения выходную скорость.

Почему более высокое передаточное число редуктора не всегда означает большую допустимую нагрузку по крутящему моменту?

Существует важное различие между теоретическим умножением крутящего момента и фактической допустимой нагрузкой редуктора по крутящему моменту.

Каждый редуктор имеет определённую механическую нагрузочную способность. Шестерни, валы, подшипники, корпуса и другие внутренние компоненты рассчитаны на работу в заданных диапазонах крутящего момента и скорости.

По этой причине номинальный выходной крутящий момент и допустимый пиковый крутящий момент, указанные в спецификациях производителя, важнее для выбора, чем одно только передаточное число.

Номинальный и пиковый крутящий момент

В зависимости от конструкции редуктора производители могут указывать:

• Номинальный выходной крутящий момент

• Пиковый выходной крутящий момент

• Допустимый максимальный крутящий момент

• Крутящий момент непрерывной работы

Номинальный крутящий момент особенно важен для непрерывной работы.

Пиковый крутящий момент обычно относится к кратковременным нагрузкам, таким как ускорение, замедление, удар или другие переходные режимы. Допустимый пиковый крутящий момент и его длительность всегда следует оценивать в соответствии со спецификациями производителя.

Более высокое передаточное число не может компенсировать недостаточную для конкретного применения механическую нагрузочную способность редуктора по крутящему моменту.

КПД передачи влияет на фактический выходной крутящий момент

Редуктор всегда имеет определённые потери при передаче.

Энергия теряется из-за зацепления шестерён, трения подшипников, смазки, деформации и других внутренних механизмов. Эти потери снижают крутящий момент, доступный на выходе, и выделяют тепло.

Поэтому более практическая зависимость выглядит так:

Фактический выходной крутящий момент ≈ Входной крутящий момент × Передаточное число × КПД передачи

Поэтому при сравнении различных передаточных чисел инженерам следует учитывать не только номинальное передаточное число, но и КПД при фактической рабочей скорости и нагрузке.

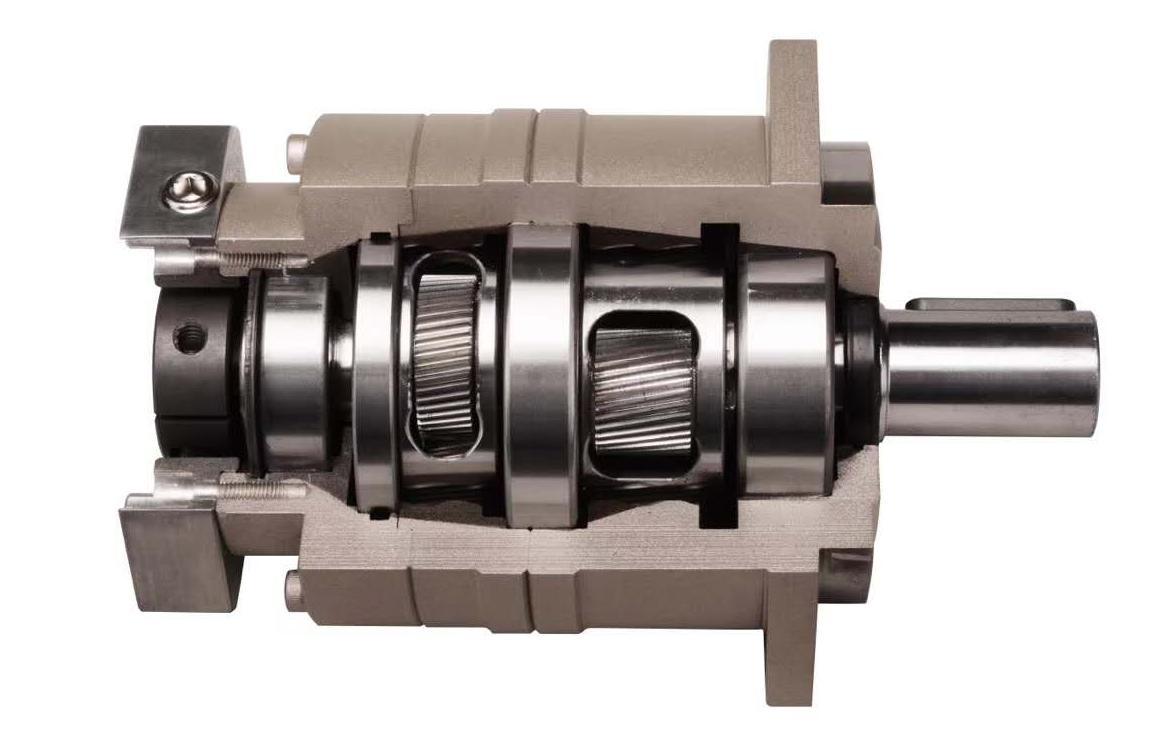

Планетарный редуктор: высокий КПД и гибкие передаточные числа

Планетарный редуктор обычно состоит из солнечной шестерни, сателлитов, кольцевой шестерни и водила.

Его компактная конструкция, высокая удельная мощность и относительно высокий КПД передачи делают его подходящим для серводвигателей, станков с ЧПУ, упаковочного оборудования, промышленной автоматизации и робототехнических применений.

Как передаточное число влияет на выходной крутящий момент планетарного редуктора?

При одинаковом входном крутящем моменте двигателя увеличение передаточного числа планетарного редуктора обычно повышает теоретический выходной крутящий момент и снижает выходную скорость.

Однако более высокое передаточное число может требовать дополнительных ступеней передачи или иной конфигурации внутренних шестерён.

Одноступенчатый планетарный редуктор может обеспечивать высокий КПД передачи, тогда как многоступенчатые планетарные редукторы позволяют достичь более высоких передаточных чисел. Каждая дополнительная ступень также вносит дополнительные потери передачи.

Следовательно, фактический выходной крутящий момент не обязательно увеличивается прямо пропорционально номинальному передаточному числу.

Что учитывать при выборе планетарного редуктора?

Для планетарного редуктора я рекомендую совместно оценивать следующие параметры:

• Передаточное число

• Номинальный выходной крутящий момент

• Пиковый выходной крутящий момент

• КПД передачи

• Люфт

• Входная скорость

• Допустимая радиальная нагрузка

• Допустимая осевая нагрузка

• Крутильная жёсткость

• Срок службы

• Монтажные размеры

Для сервоприводных применений также следует оценивать соотношение инерции двигателя и инерции нагрузки.

Цель заключается не просто в получении наибольшего передаточного числа, а в выборе такого числа, которое позволит двигателю и редуктору работать в подходящем диапазоне скорости и крутящего момента.

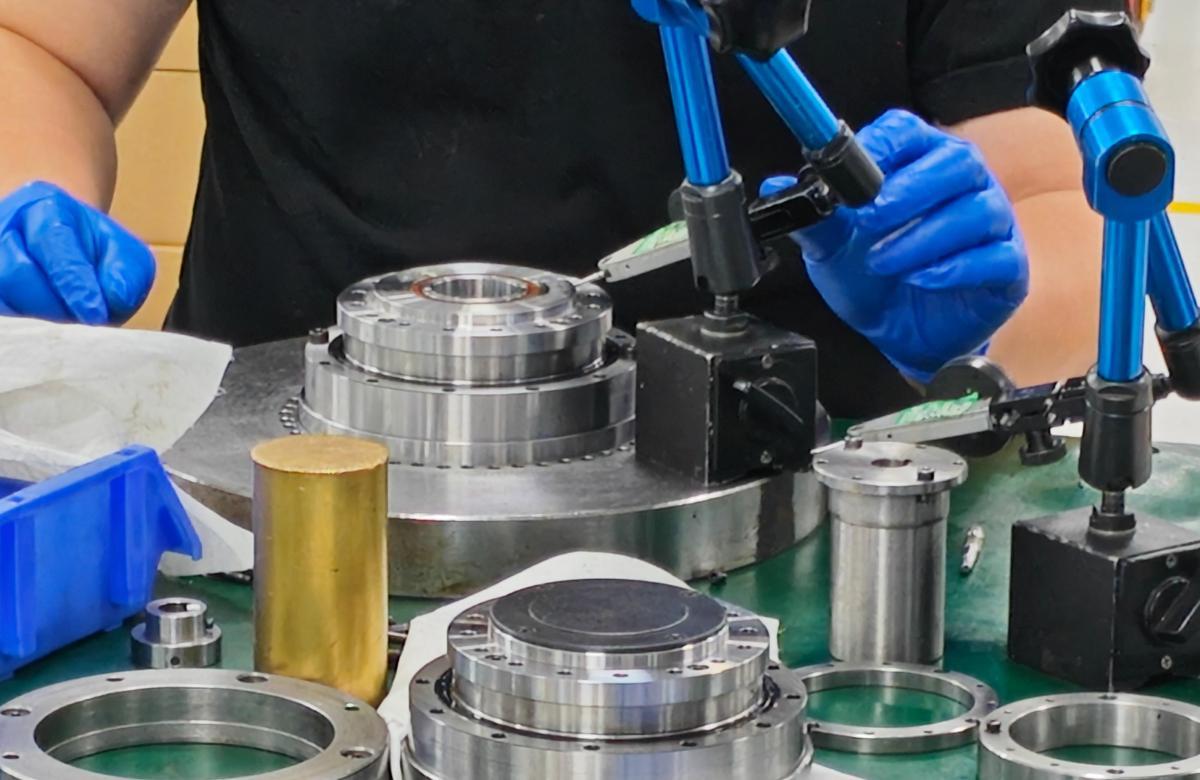

Гармонический редуктор: высокое передаточное число в компактной конструкции

Гармонический редуктор, также называемый волновым редуктором или редуктором с деформируемым волновым зацеплением, обычно состоит из генератора волн, гибкого колеса и жёсткого колеса.

Одной из его основных характеристик является способность обеспечивать высокое передаточное число в компактной конструкции.

Гармонические редукторы обычно используются в приводах суставов роботов, коллаборативных роботах, прецизионных поворотных системах и других применениях, требующих компактных размеров, малого люфта и точной передачи движения.

Почему гармонические редукторы используют высокие передаточные числа?

Высокое передаточное число позволяет относительно небольшому двигателю создавать более высокий крутящий момент на выходе, одновременно снижая выходную скорость.

Это делает гармонические редукторы особенно подходящими для суставов роботов, где пространство для установки ограничено, но требуются относительно высокий выходной крутящий момент и точность.

Однако само передаточное число не определяет полную допустимую нагрузку редуктора по крутящему моменту.

Прочность гибкого колеса является важным ограничением

Гибкое колесо представляет собой тонкостенный упругий компонент, который непрерывно деформируется во время работы.

Свойства его материала, усталостная прочность, зацепление зубьев, смазка, рабочая скорость, условия нагрузки и температура влияют на срок службы гармонического редуктора.

По этой причине при выборе гармонического редуктора я рекомендую уделять особое внимание:

• Номинальному выходному крутящему моменту

• Пиковому выходному крутящему моменту

• Прочности гибкого колеса

• Люфту

• Крутильной жёсткости

• КПД передачи

• Входной скорости

• Рабочей температуре

• Ожидаемому сроку службы

Более высокое передаточное число автоматически не означает большую механическую нагрузочную способность или более длительный срок службы.

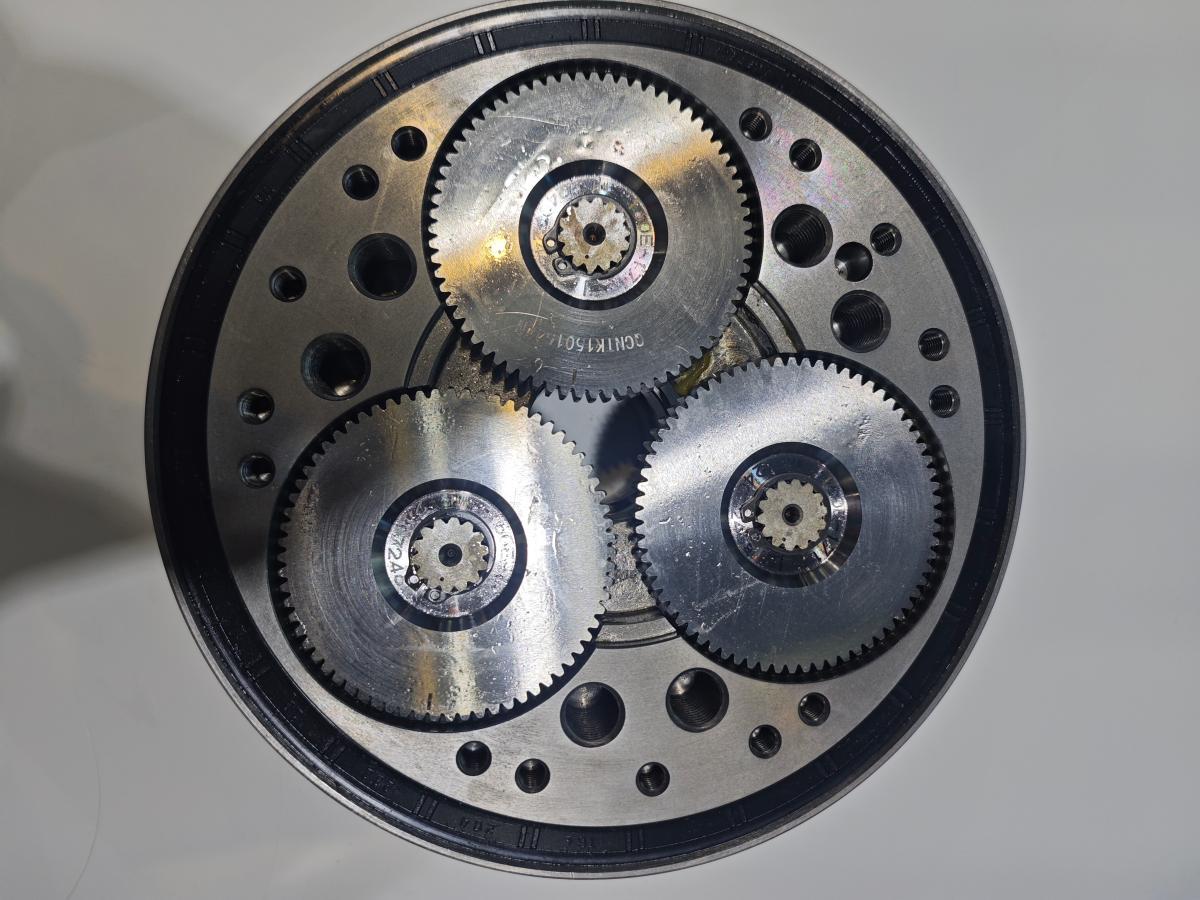

Редуктор RV: высокая жёсткость и нагрузочная способность для тяжёлонагруженных суставов роботов

Редуктор RV, также известный как редуктор RV, обычно сочетает планетарный механизм с циклоидальным механизмом редукции.

Редукторы RV отличаются высокой жёсткостью, высокой нагрузочной способностью, хорошей устойчивостью к ударным нагрузкам и стабильными характеристиками передачи. Они обычно используются в суставах промышленных роботов, особенно на тяжёлонагруженных осях, таких как основание, плечо и рука робота.

Как передаточное число влияет на выходной крутящий момент редуктора RV?

Как и в случае других механических редукторов, увеличение передаточного числа обычно повышает теоретический выходной крутящий момент при снижении выходной скорости.

Однако фактические характеристики редуктора RV определяются не только его передаточным числом.

Внутренние условия контакта, нагрузки на подшипники, смазка, точность изготовления, тепловые условия и механическая жёсткость влияют на конечные характеристики передачи.

Поэтому для тяжёлонагруженных робототехнических применений выбранное передаточное число следует оценивать вместе с фактической внешней нагрузкой и рабочим циклом.

Крутильная жёсткость и люфт также важны

В промышленном роботе редуктор не только умножает крутящий момент.

Он также определяет реакцию сустава на изменения внешней нагрузки и ускорения. Поэтому крутильная жёсткость и люфт непосредственно влияют на характеристики позиционирования и траектории.

Одно лишь высокое передаточное число не гарантирует высокой точности позиционирования.

Для суставов роботов инженерам следует оценивать всю систему, включая крутящий момент редуктора, крутильную жёсткость, люфт, обратную связь энкодера, характеристики двигателя и внешнюю нагрузку.

Планетарный, гармонический и RV-редуктор: чем различаются передаточные числа?

Планетарные, гармонические и RV-редукторы могут повышать выходной крутящий момент и снижать скорость, но их механические конструкции и эксплуатационные характеристики различаются.

Тип редуктора Типичные характеристики Основные факторы выбора

Планетарный редуктор Высокий КПД, компактная конструкция, высокая удельная мощность Передаточное число, крутящий момент, КПД, люфт, скорость

Гармонический редуктор Высокое передаточное число, компактная конструкция, малый люфт Передаточное число, крутящий момент, прочность гибкого колеса, КПД, усталостная долговечность

Редуктор RV Высокая жёсткость, высокая нагрузочная способность, ударостойкость Передаточное число, крутящий момент, жёсткость, люфт, тепловые характеристики

Именно поэтому я не рекомендовал бы сравнивать эти редукторы только по передаточному числу.

Правильное сравнение следует начинать с требований конкретного применения, а затем оценивать крутящий момент, скорость, точность, жёсткость, КПД и срок службы.

Что происходит, если передаточное число редуктора слишком высокое?

Более высокое передаточное число может быть полезным, но выбор неоправданно высокого значения также может создать недостатки.

Выходная скорость становится ниже

Наиболее прямым эффектом является снижение выходной скорости.

Если применение требует быстрого позиционирования или высокой скорости вращения, чрезмерно высокое передаточное число может ограничить требуемую выходную скорость.

Тепловая нагрузка может увеличиться

Более высокие передаточные числа могут потребовать дополнительных ступеней передачи или привести к большим внутренним механическим потерям.

Образующееся тепло необходимо эффективно отводить, особенно в применениях с непрерывной работой или высокой входной скоростью.

Чрезмерная температура может влиять на срок службы смазочного материала, срок службы подшипников, характеристики шестерён и долговременную надёжность.

Изменяется динамическая реакция

Передаточное число изменяет взаимосвязь между скоростью двигателя, выходной скоростью и моментом инерции нагрузки, приведённым к двигателю.

Подходящее передаточное число может помочь достичь надлежащего согласования инерции двигателя и нагрузки. Однако полная динамическая реакция также зависит от инерции двигателя, инерции нагрузки, крутильной жёсткости, полосы пропускания системы управления, ускорения и замедления.

Размеры и механическая сложность могут увеличиться

Очень высокие передаточные числа могут требовать дополнительных ступеней передачи или более сложных внутренних конструкций.

В зависимости от конструкции редуктора это может повлиять на:

• Габаритные размеры

• Массу

• КПД

• Теплоотвод

• Механическую сложность

• Стоимость

Как выбрать правильное передаточное число редуктора?

Когда я выбираю редуктор для применения в системе управления движением, я не начинаю с вопроса, какой редуктор имеет наибольшее передаточное число.

Первый вопрос должен быть таким: какой выходной крутящий момент и скорость фактически требуются для применения?

Определите требуемый выходной крутящий момент

Рассчитайте непрерывный и пиковый крутящий момент, требуемый на выходе.

В зависимости от применения это может включать:

• Крутящий момент нагрузки

• Крутящий момент ускорения

• Крутящий момент замедления

• Гравитационный крутящий момент

• Момент трения

• Внешние нагрузки

• Ударные нагрузки

Определите требуемую выходную скорость

Определите требуемую рабочую скорость и максимальную выходную скорость.

Затем на основе выбранного передаточного числа можно оценить подходящую скорость двигателя.

Проверьте номинальный и пиковый крутящий момент

Выбранный редуктор должен обеспечивать достаточный номинальный крутящий момент для непрерывной работы и достаточный допустимый пиковый крутящий момент для переходных нагрузок.

Фактический профиль нагрузки следует сравнивать с номинальными условиями эксплуатации производителя.

Оцените КПД и тепловые характеристики

Для применений с непрерывным режимом работы КПД и тепловые характеристики особенно важны.

Редуктор следует оценивать при фактическом сочетании крутящего момента, скорости, рабочего цикла и условий окружающей среды, а не полагаться только на номинальное значение КПД.

Проверьте люфт и крутильную жёсткость

Для станков с ЧПУ, суставов роботов и прецизионных поворотных систем люфт и крутильная жёсткость могут непосредственно влиять на характеристики позиционирования и реакцию на нагрузку.

Учитывайте инерцию двигателя и нагрузки

Передаточное число также следует согласовывать с номинальным крутящим моментом, скоростью, инерцией и характеристиками управления двигателя.

Подходящее передаточное число должно обеспечивать разумный баланс между рабочей скоростью двигателя, выходным крутящим моментом, динамической реакцией и согласованием инерции нагрузки.

Передаточное число — лишь одна часть выбора редуктора

Работая с различными системами управления движением, я пришёл к выводу, что передаточное число лучше рассматривать как один из параметров в полном процессе выбора редуктора.

Для планетарного редуктора необходимо совместно учитывать КПД, число ступеней передачи, допустимый крутящий момент, люфт, скорость и динамические характеристики.

Для гармонического редуктора важными преимуществами являются высокое передаточное число и компактная конструкция, тогда как прочность гибкого колеса, усталостная долговечность, КПД, люфт и тепловые условия требуют тщательной оценки.

Для редуктора RV высокая жёсткость и нагрузочная способность делают его подходящим для требовательных робототехнических применений, но также необходимо оценивать допустимый крутящий момент, крутильную жёсткость, люфт, смазку и тепловые характеристики.

Цель заключается не в выборе максимально возможного передаточного числа. Цель состоит в выборе передаточного числа редуктора, соответствующего требуемому выходному крутящему моменту, скорости, нагрузке, точности, рабочему циклу и механическим ограничениям.

Заключение

Итак, означает ли более высокое передаточное число редуктора больший крутящий момент?

С точки зрения теоретического умножения крутящего момента — как правило, да. Но более высокое передаточное число автоматически не означает, что редуктор имеет большую допустимую нагрузку по крутящему моменту или обеспечит лучшие общие характеристики системы.

Фактические выходные возможности зависят от входного крутящего момента, передаточного числа, КПД передачи, механической прочности, тепловых условий, номинального крутящего момента и условий эксплуатации применения.

Для планетарных редукторов важны КПД, ступени передачи, допустимый крутящий момент, люфт и динамические характеристики.

Для гармонических редукторов ключевыми характеристиками являются высокие передаточные числа и компактные размеры, тогда как прочность гибкого колеса, усталостная долговечность, КПД и люфт требуют тщательной оценки.

Для редукторов RV высокая жёсткость и нагрузочная способность важны для тяжёлонагруженных суставов роботов, при этом крутящий момент, люфт, крутильную жёсткость, смазку и тепловые характеристики следует оценивать совместно.

Следовательно, передаточное число — это не просто число, определяющее, насколько «мощным» является редуктор. Это одна часть общей взаимосвязи между скоростью двигателя, выходной скоростью, входным крутящим моментом, выходным крутящим моментом, КПД и механической нагрузочной способностью.

В HONPINE мы разрабатываем планетарные, гармонические и RV-редукторы для различных требований промышленного управления движением. Если вы выбираете редуктор для сустава робота, станка с ЧПУ, сервосистемы или другого применения для точного движения, требуемое передаточное число следует оценивать вместе с крутящим моментом, скоростью, люфтом, жёсткостью, КПД и условиями эксплуатации.
