Как безлюфтовый планетарный поворотный привод HONPINE HPG обеспечивает баланс точности и жесткости при обработке на станках с ЧПУ?

По мере того как высокоточное производство развивается в сторону повышения точности, увеличения скорости обработки и роста нагрузок при резании, к приводным системам, лежащим в основе станков с ЧПУ и прецизионных поворотных столов, предъявляются всё более строгие требования. В течение многих лет разработчикам станков приходилось выбирать между двумя конкурирующими приоритетами: высокой стоимостью систем прямого привода и ограничениями по жёсткости, точности и динамическим характеристикам, которые могут быть присущи традиционным механическим передачам.

Прецизионный безлюфтовый планетарный поворотный привод HONPINE HPG Precision Backlash-Free Planetary Rotary Actuator разработан для решения этой задачи. Он сочетает высокую точность позиционирования, низкий люфт и высокую крутильную жёсткость в компактном поворотном приводе. Согласно опубликованным результатам испытаний, точность позиционирования достигает уровня угловых секунд. HPG предлагает альтернативу для применений, где необходимы как высокая точность обработки, так и устойчивость к нагрузкам при резании.

Вместо того чтобы полагаться исключительно на двигатели прямого привода или традиционные редукторные механизмы, HPG предлагает ещё один вариант для поворотных столов станков с ЧПУ, наклонных осей и прецизионных систем позиционирования, в которых необходим баланс точности, жёсткости и экономической эффективности.

Каковы основные сложности при выборе поворотного привода для станка с ЧПУ?

При выборе поворотного привода для высокоточного станка с ЧПУ недостаточно сравнить точность позиционирования. Инженерам также необходимо учитывать крутильную жёсткость, грузоподъёмность, поведение при реверсе, динамический отклик, термическую стабильность и общую стоимость системы.

Компромиссы по стоимости и применению для систем прямого привода

В требовательных применениях, таких как наклонные шпиндельные головки и прецизионные поворотные столы, для достижения высокой точности позиционирования и динамических характеристик широко применяются моментные двигатели прямого привода (DD) с высокоточными оптическими энкодерами.

Однако такие системы могут повлечь значительные расходы на двигатель, энкодер, сервопривод, охлаждение и интеграцию в конструкцию. Их способность выдерживать высокие нагрузки при резании зависит от всей механической конструкции, включая подшипники, зажимные механизмы и несущие нагрузку компоненты. Двигатель прямого привода сам по себе не лишён жёсткости и не перегружается автоматически при тяжёлой резке; напротив, вся ось должна быть спроектирована с учётом необходимого крутящего момента и сил резания.

Для производителей станков, которым нужна высокая точность без затрат и сложности интеграции полноценного решения с прямым приводом, прецизионный поворотный привод с высокой крутильной жёсткостью может стать привлекательной альтернативой.

Компромиссы по точности для традиционных механических приводов

В поворотных столах станков с ЧПУ также применяются червячные передачи и кулачково-роликовые механизмы. В зависимости от конструкции они могут обеспечивать необходимую грузоподъёмность и механическую жёсткость, однако их точность позиционирования, погрешности передачи, люфт и характеристики при реверсе существенно различаются.

Для достижения высокой точности могут потребоваться более жёсткие допуски при изготовлении, прецизионная сборка, алгоритмы компенсации, обратная связь от энкодера или дополнительные зажимные механизмы. Такие меры могут повысить сложность системы и производственные затраты.

Таким образом, задача заключается в выборе поворотного привода, который обеспечивает точное позиционирование и достаточную жёсткость при реальных нагрузках во время обработки, не создавая при этом лишней механической сложности.

Как безлюфтовый планетарный поворотный привод HONPINE HPG решает эти задачи?

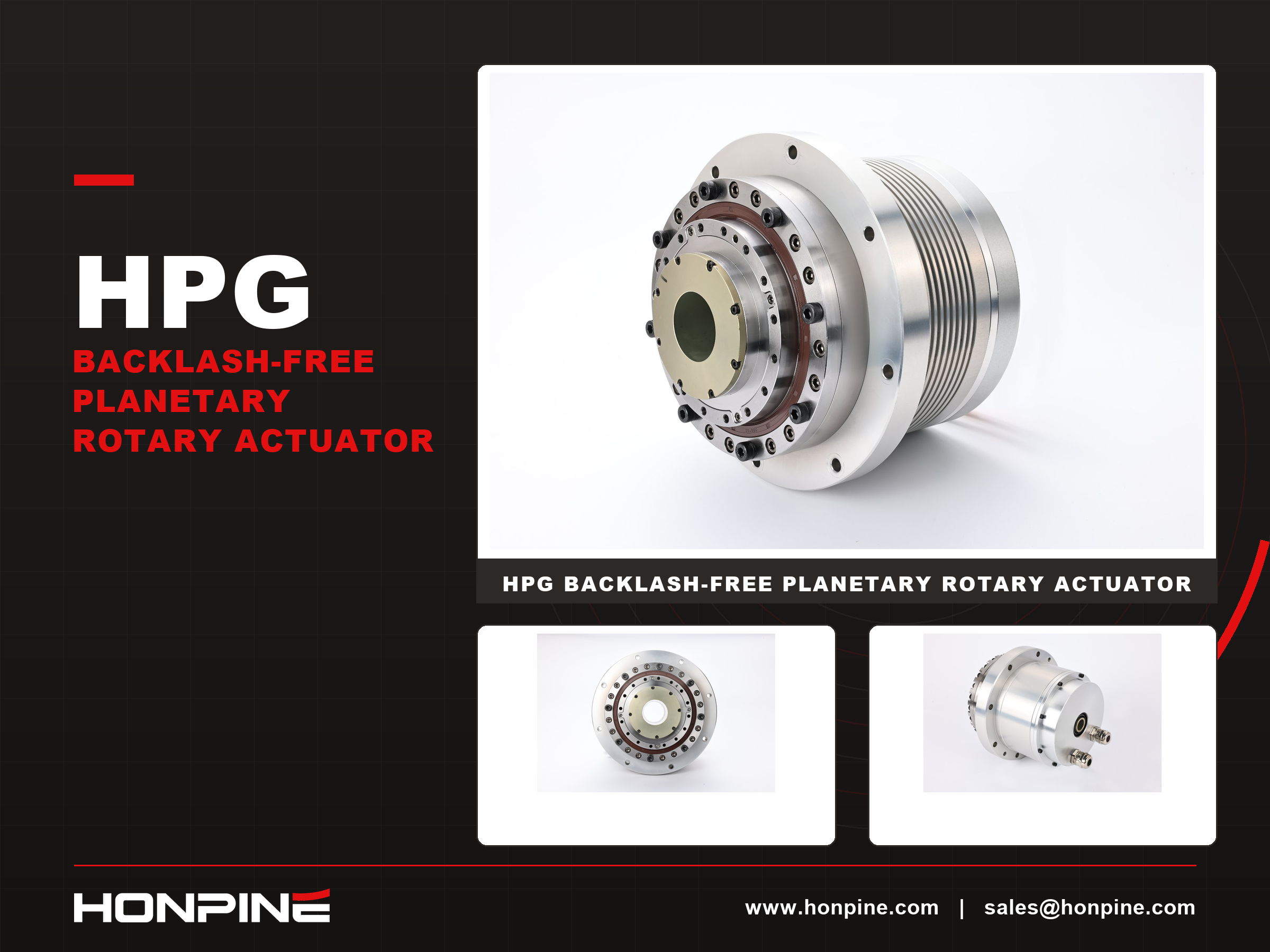

HONPINE HPG — это прецизионный планетарный поворотный привод, разработанный для применений, требующих точного поворотного позиционирования и высокой устойчивости к механической деформации.

В его конструкции предусмотрена компенсация люфта, призванная свести к минимуму угловой зазор при смене направления движения, сохраняя при этом жёсткость, необходимую для сложных задач позиционирования. Поэтому привод подходит для многоосевых станков с ЧПУ, прецизионных поворотных столов, наклонных механизмов и других систем промышленной автоматизации.

HPG позиционируется как альтернатива традиционным червячным передачам и некоторым прецизионным трансмиссионным решениям в тех случаях, когда важны низкий люфт, компактность интеграции и высокая жёсткость.

Точность позиционирования HPG: прецизионность на уровне угловых секунд для станков с ЧПУ

Точность позиционирования — критически важный параметр поворотных осей, используемых при прецизионной обработке. Небольшие угловые погрешности могут приводить к измеримым отклонениям в точке резания, особенно если заготовка расположена далеко от оси вращения.

Согласно предоставленным результатам испытаний HONPINE HPG, точность индексирования составляет приблизительно 6.4–7.6 угловой секунды. Такая угловая точность может обеспечивать выполнение сложных задач поворотного позиционирования при условии правильной интеграции привода с конструкцией станка, системой обратной связи и контроллером движения.

Для сравнения: в исходных данных указана точность индексирования около 60–70 угловых секунд для некоторых традиционных высококлассных решений на основе волновых передач. Фактические значения различаются в зависимости от модели изделия, метода измерения, условий эксплуатации и того, относится ли спецификация к точности индексирования, точности передачи или повторяемости.

Почему низкая погрешность передачи важна при пятиосевой обработке?

При одновременной пятиосевой обработке на станках с ЧПУ погрешности поворотных осей могут влиять на ориентацию инструмента, точность контура и качество чистовой поверхности. Они могут быть особенно заметны при согласованном движении, смене направления вращения и обработке криволинейных поверхностей.

Прецизионный планетарный поворотный привод с низкой угловой погрешностью может помочь уменьшить один из факторов, составляющих общий бюджет погрешностей станка. Однако итоговая точность обработки также зависит от характеристик энкодера, термических эффектов, деформации конструкции, калибровки и компенсации со стороны ЧПУ.

Поэтому для применений, требующих высокой точности контура, инженерам следует оценивать точность позиционирования наряду с повторяемостью, люфтом, потерянным ходом, крутильной жёсткостью и характеристиками под нагрузкой.

Крутильная жёсткость HPG: сохранение точности при нагрузках резания

Для сложной обработки на станках с ЧПУ одной точности недостаточно. Поворотный привод также должен сопротивляться деформации под действием сил резания, нагрузки от заготовки и быстрых изменений крутящего момента.

HONPINE HPG разработан для сочетания низкого люфта с высокой крутильной жёсткостью, что помогает ограничить угловое смещение под нагрузкой. Согласно предоставленным сравнительным данным испытаний, его жёсткость более чем вдвое превышает жёсткость указанного редуктора RV при заданных условиях испытаний.

Фактическое улучшение зависит от сравниваемых моделей, методов измерения, условий нагружения и от того, сравнивается ли только привод или вся сборка поворотной оси.

Низкий люфт и улучшенные характеристики при реверсе

Согласно опубликованным данным испытаний HPG, люфт составляет приблизительно 4.2 угловой секунды против 37.2 угловой секунды у указанного конкурирующего изделия.

Меньший люфт может повысить стабильность движения при смене направления поворотной оси. Однако одного показателя люфта недостаточно для полной оценки поведения при реверсе. При оценке всей приводной системы также следует учитывать потерянный ход, гистерезис, упругую деформацию и зависящее от нагрузки угловое смещение.

В прецизионных применениях на станках с ЧПУ эти характеристики могут влиять на стабильность контура, особенно при небольших угловых перемещениях, многократном индексировании и согласованной многоосевой обработке.

Может ли планетарный поворотный привод HONPINE HPG заменить моментный двигатель DD?

Моментный двигатель DD и прецизионный планетарный поворотный привод создают вращательное движение с помощью разных приводных архитектур. Ни один из вариантов не является безусловно лучшим: выбор зависит от требуемой точности, жёсткости, скорости, крутящего момента, ограничений интеграции и бюджета.

HONPINE HPG предлагает альтернативу для производителей станков, которым необходимы высокая точность позиционирования и механическая жёсткость в компактном поворотном приводе. В тех случаях, когда HPG соответствует требованиям по крутящему моменту, скорости, точности и динамическим характеристикам, он может уменьшить необходимость в более дорогостоящей конфигурации с прямым приводом.

В каких случаях стоит рассмотреть HPG вместо прямого привода?

HPG стоит рассмотреть, если:

Поворотной оси необходимы точность позиционирования на уровне угловых секунд и низкий люфт.

Высокая крутильная жёсткость важна при нагрузках во время обработки.

Конструкция станка выигрывает от применения компактного интегрированного поворотного привода.

Традиционный механический привод не обеспечивает требуемую точность или характеристики при реверсе.

Затраты и требования к интеграции двигателя прямого привода и системы энкодера сложно обосновать.

Моментный двигатель DD может оставаться предпочтительным решением, если для применения требуются очень высокие скорости вращения, исключительно плавное непрерывное движение или динамические характеристики правильно спроектированной системы прямого привода.

Окончательный выбор следует делать на основе сравнительных испытаний в условиях, типичных для эксплуатации, а не только по показателю точности позиционирования.

Почему стоит рассмотреть HONPINE HPG вместо червячной передачи?

Червячные передачи остаются практичным выбором для чувствительных к стоимости задач индексирования и поворотных столов с умеренными требованиями к точности. Однако их характеристики зависят от геометрии зубьев, точности изготовления, предварительного натяга или регулировки люфта, смазки, температуры и износа.

HPG предлагает иной подход для применений, где приоритетны более высокая угловая точность и стабильное поведение при реверсе.

Потенциальные преимущества для прецизионных поворотных столов

В зависимости от выбранной модели и конфигурации системы HONPINE HPG может обеспечивать следующие преимущества:

Низкий люфт: способствует повышению стабильности позиционирования при смене направления движения.

Высокая крутильная жёсткость: обеспечивает стабильность позиционирования при изменяющихся нагрузках.

Компактная интеграция поворотного привода: может упростить конструкцию прецизионных узлов поворотного позиционирования.

Меньшая зависимость от компенсации люфта: может упростить системную компенсацию, если измеренные характеристики соответствуют требованиям применения.

Характеристики, ориентированные на точность: подходит для оценки в поворотных столах станков с ЧПУ, наклонных осях и оборудовании для промышленной автоматизации, где требуется точное угловое позиционирование.

Замена червячной передачи прецизионным планетарным поворотным приводом — это не просто замена одного компонента другим. Перед окончательным выбором конструкции инженерам следует проверить допустимый крутящий момент, нагрузки на подшипники, тепловые характеристики, присоединительные размеры, совместимость с сервоприводом и требования к зажиму.

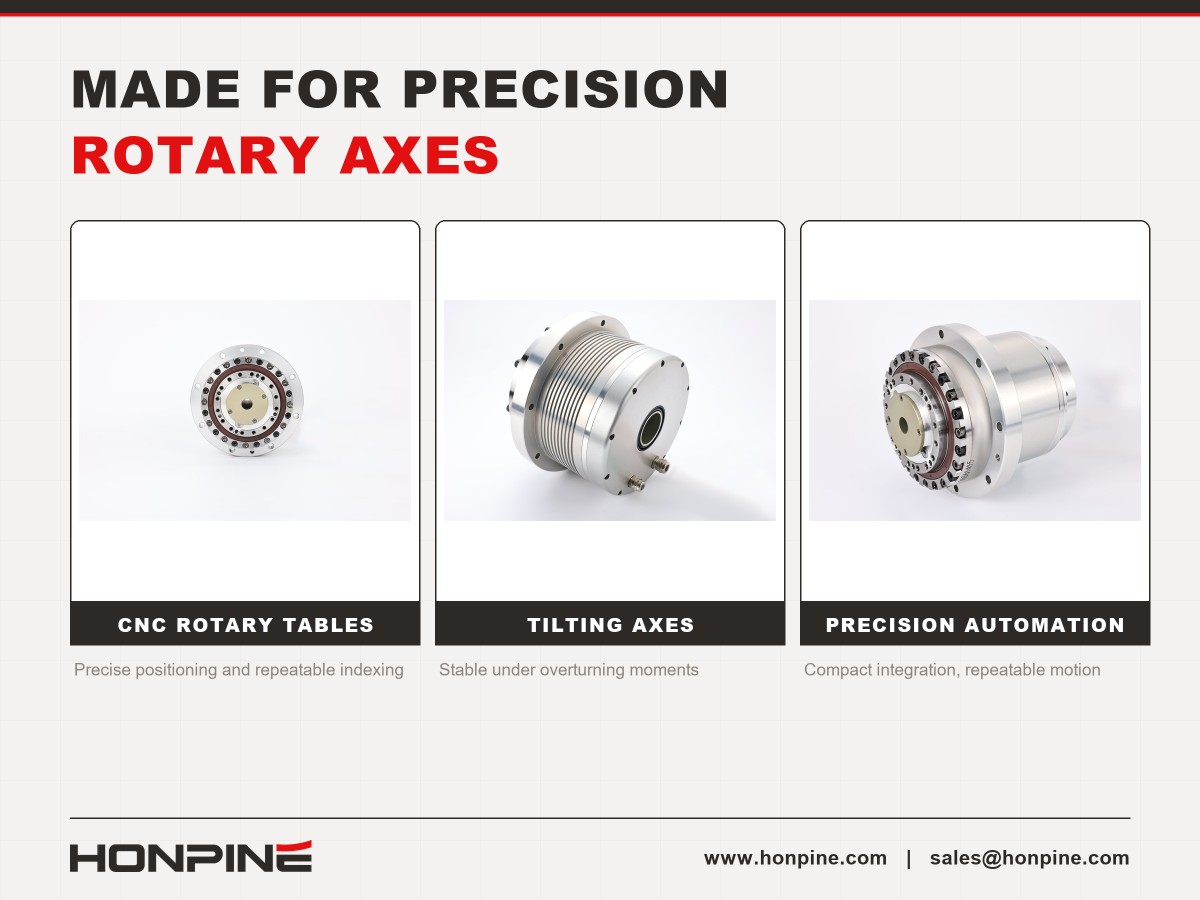

Применение прецизионного планетарного поворотного привода HONPINE HPG

HPG стоит рассмотреть для применений, требующих как точного углового позиционирования, так и механической стабильности.

Поворотные столы и системы индексирования для станков с ЧПУ

В поворотных столах станков с ЧПУ привод может обеспечивать точное позиционирование заготовки и повторяемое угловое индексирование. Пригодность зависит от требуемого крутящего момента, момента инерции заготовки, сил резания и цикла позиционирования.

Наклонные оси и многоосевые станки

На наклонные оси могут воздействовать значительные опрокидывающие моменты и угловая деформация из-за их конструктивной компоновки и смещения заготовки. Привод с низким люфтом и высокой крутильной жёсткостью может повысить стабильность оси при использовании с подшипниками и опорными конструкциями соответствующего размера.

Прецизионная промышленная автоматизация

Помимо обработки на станках с ЧПУ, прецизионные планетарные поворотные приводы можно рассматривать для поворотных позиционирующих станций, автоматизированного инспекционного оборудования, сборочных систем и других применений, где важны компактная интеграция и повторяемость позиционирования.

Как выбрать прецизионный безлюфтовый планетарный поворотный привод?

Перед выбором HPG для конкретного применения инженерам следует оценить несколько ключевых параметров:

Точность позиционирования и повторяемость: уточните определения, методы измерения и фактические условия испытаний, лежащие в основе указанных характеристик.

Люфт и потерянный ход: оцените как угловой зазор, так и суммарную погрешность позиционирования, связанную с реверсом.

Крутильная жёсткость: проверьте деформацию при ожидаемом рабочем крутящем моменте и нагрузках резания.

Номинальный и пиковый крутящий момент: проверьте требования к непрерывной работе, переходным нагрузкам и моменту разгона.

Скорость и рабочий цикл: убедитесь, что привод соответствует требуемой скорости вращения и рабочему циклу.

Обратная связь и управление: проверьте совместимость энкодера, требования к сервоприводу и интеграцию с системой ЧПУ.

Монтаж и техническое обслуживание: оцените монтажные размеры, нагрузки на подшипники, требования к смазке, тепловому управлению и данные о сроке службы.

Комплексная оценка позволяет убедиться, что привод обеспечивает требуемые характеристики в составе всей машинной системы, а не только соответствует одному основному параметру из спецификации.

HONPINE HPG: баланс точности, жёсткости и стоимости

Прецизионный безлюфтовый планетарный поворотный привод HONPINE HPG Precision Backlash-Free Planetary Rotary Actuator разработан для производителей станков, которым необходимы высокая точность позиционирования, низкий люфт и высокая крутильная жёсткость в компактном поворотном приводе.

Сочетая характеристики передачи, ориентированные на точность, с жёсткой механической конструкцией, HPG предлагает дополнительный вариант для поворотных столов станков с ЧПУ, наклонных осей и систем промышленной автоматизации, в которых необходимо сбалансировать качество обработки, грузоподъёмность и стоимость системы.

Если вы разрабатываете прецизионный поворотный стол или рассматриваете альтернативы червячным передачам, волновым редукторам, редукторам RV или двигателям прямого привода, свяжитесь с HONPINE, чтобы обсудить характеристики привода HPG и его пригодность для вашего применения.
