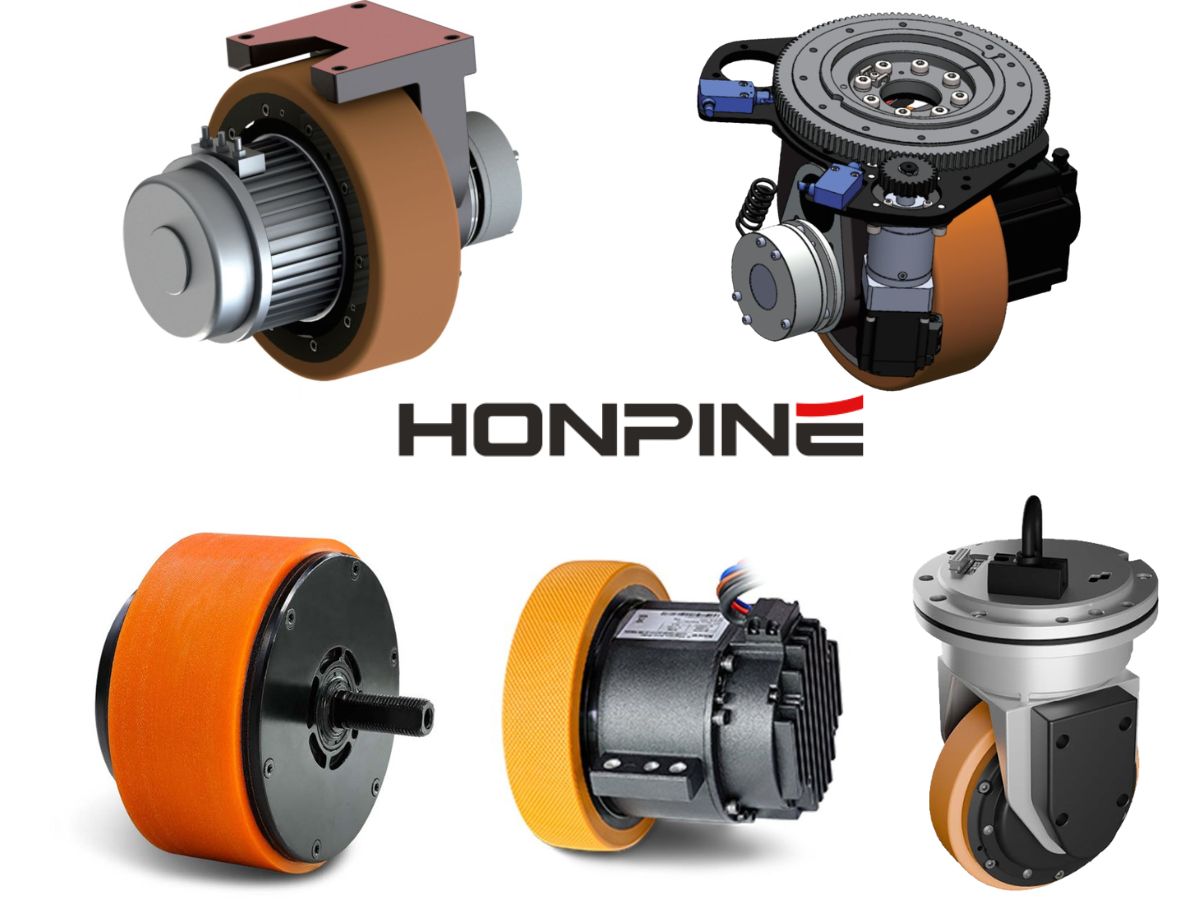

Подробный анализ ключевых компонентов мобильности AGV: техническое применение и логика выбора ведущих колес, управляемых колес и роликов

В статье анализируются технические характеристики, преимущества, ограничения и логика выбораприводных колес AGV, управляемых колес и роликов, а также объясняется, как эти три ключевых компонента мобильности определяют точность AGV, гибкость, грузоподъемность и общую производительность системы.

В сценариях интеллектуального производства и автоматизации внутренней логистики система мобильности AGV (Automated Guided Vehicle) напрямую определяет точность его движения, грузоподъемность, адаптацию к пространству и общую экономическую эффективность.

Как три ключевых компонента системы мобильности AGV, приводные колеса, управляемые колеса и ролики играют решающую роль в проектировании и применении AGV. Их технические характеристики, применимость и логика выбора являются важнейшими инженерными факторами.

Системы дифференциального привода: технические характеристики и границы применения

Приводные колеса являются основными компонентами AGV, обеспечивающими выходную мощность. Дифференциальный привод в настоящее время является самым распространенным решением движения для AGV малой и средней грузоподъемности, обеспечивая управление поворотом и движением за счет разницы скоростей между левым и правым колесами.

1. Основной принцип движения дифференциального привода

В AGV с дифференциальным приводом такие действия, как поворот, движение по прямой и разворот на месте с нулевым радиусом, полностью определяются разницей линейных скоростей двух колес.

Основное соотношение движения:

ΔV = VL − VR

Где:

ΔV = разница линейных скоростей между двумя колесами

VL = линейная скорость левого приводного колеса

VR = линейная скорость правого приводного колеса

Когда два колеса вращаются в противоположных направлениях с одинаковой скоростью, AGV может выполнять разворот на месте с нулевым радиусом. Угловая скорость соответствует:

ω = (VL − VR) / L

Где:

ω = угловая скорость

L = межосевое расстояние между двумя приводными колесами

2. Технические преимущества и недостатки колес дифференциального привода

Ключевые преимущества

Высокая гибкость движения

Поддерживает разворот на месте с нулевым радиусом и малый радиус поворота, что делает его подходящим для узких производственных помещений.

Низкая сложность управления

Требует относительно меньшей точности двигателя и возможностей сервоуправления, без необходимости в независимом рулевом механизме.

Значительное преимущество по стоимости

Простая конструкция и высокая стандартизация компонентов помогают снизить общую стоимость BOM.

Ключевые ограничения

Ограниченная точность позиционирования

Отклонения скорости колес и неравномерное трение пола могут накапливать ошибки позиционирования, что делает систему неподходящей для высокоточных задач стыковки.

Ограниченная стабильность движения

При повороте на высокой скорости может возникать боковое скольжение, а при больших нагрузках отклонение траектории становится более выраженным.

Слабая масштабируемость

Для движения вперед/назад часто требуются избыточные приводные узлы, а всенаправленное движение невозможно.

3. Типичные области применения колес дифференциального привода

AGV малой и средней грузоподъемности (≤500 kg) с относительно невысокими требованиями к точности позиционирования

Ранние AGV для следования по линии и буксировки

Проекты модернизации автоматизации с чувствительностью к стоимости и простой конфигурацией

Управляемые колеса: интегрированное высококлассное решение для привода и рулевого управления

Управляемые колеса AGV объединяют функции привода, рулевого управления и несущей способности в одном высокоинтегрированном модуле. Они являются ключевым решением для всенаправленного движения AGV и представляют одну из самых знаковых технологий в высококлассных AGV.

 4,Ключевые технические причины ограниченного раннего внедрения управляемых колес

1. Ограничения по размеру и монтажной высоте

Ранние импортные модули управляемых колес обычно имели минимальную монтажную высоту более 200 mm, в то время как низкопрофильные скрытые AGV обычно требовали высоты шасси менее 150 mm при грузоподъемности менее 500 kg. Несоответствие размеров ограничивало практическую интеграцию.

2. Ограниченный функциональный спрос на ранних этапах применения

В ранних сценариях автомобильного производства доминировало однонаправленное следование по линии, и систем дифференциального привода было достаточно.

Для двунаправленного движения требовались двойные узлы дифференциального привода, что увеличивало и стоимость, и сложность, снижая практические преимущества систем управляемых колес на тот момент.

3, Основные технические преимущества управляемых колес

Возможность всенаправленного движения

Независимые функции рулевого управления и привода поддерживают поворот на 360°, обеспечивая боковое движение, диагональное движение и разворот на месте с нулевым радиусом для крайне ограниченных пространств.

Высокая точность движения

Интегрированные сервосистемы рулевого управления могут обеспечивать точность позиционирования до ±5 mm, удовлетворяя требованиям высокоточной стыковки на производственных линиях.

Высокая структурная интеграция

Один модуль управляемого колеса может заменить несколько узлов дифференциального привода, упрощая конструкцию шасси и повышая эффективность использования пространства.

Высокая адаптируемость к нагрузке

Подходит для применения от легких AGV до тяжелых промышленных AGV, обеспечивая выдающуюся надежность промышленного класса.

4, Тенденции развития технологии управляемых колес

Миниатюризация

Отечественные производители преодолели ограничения по высоте и представили сверхнизкопрофильные модули управляемых колес менее 100 mm, подходящие для скрытых AGV.

Модульность

Интегрированные конструкции, объединяющие функции привода, рулевого управления, торможения и датчиков, обеспечивают развертывание по принципу plug-and-play.

Более высокая точность

С абсолютными энкодерами повторяемость рулевого управления может достигать ≤ ±0.1°.

5,Типичные области применения управляемых колес

Скрытые всенаправленные AGV

Подъемные AGV

Автомобилестроение, электроника 3C и новая энергетика, где требуются высокая точность и компактная маневренность

Тяжелые AGV с грузоподъемностью ≥1000 kg

Ролики: важнейшие опорные компоненты для стабильности AGV

Ролики (холостые колеса) являются пассивными компонентами без функции привода или рулевого управления. Они в основном обеспечивают поддержку нагрузки, стабильность и функцию следования, выступая в качестве необходимых стабилизирующих компонентов в системах мобильности AGV.

Выбор роликов напрямую влияет на плавность хода всей машины, срок службы и эксплуатационную стабильность.

6,Ключевые технические аспекты выбора роликов

Выбор материала

Колеса из PU (полиуретана) подходят для чистых помещений; резиновые колеса — для грубых полов; нейлоновые колеса — для тяжелонагруженных применений.

Конструктивная конфигурация

Неповоротные ролики улучшают устойчивость при движении по прямой, тогда как поворотные ролики повышают маневренность. Соответствующие комбинации следует выбирать в соответствии с

требованиями применения.

Точность

Точность подшипников и округлость колеса напрямую влияют на рабочий шум и отклонение траектории.

7,Типичные области применения роликов

Пассивная опора для всех систем шасси AGV

Полностью пассивные облегченные платформы AGV (без приводных колес с силовым приводом)

Вспомогательные несущие компоненты в тяжелых AGV

Техническое сравнение и руководство по выбору трех ключевых компонентов

Тип компонента Возможность движения Точность управления Уровень стоимости Подходящая нагрузка

Основные принципы выбора

Приоритет стоимости при низких требованиях к точности

→ Колеса дифференциального привода + поворотные ролики

Ограниченное пространство при высоких требованиях к точности

→ Управляемые колеса + неповоротные ролики

Тяжелые и крупнотоннажные применения

→ Несколько модулей управляемых колес + тяжелые ролики

Будущие тенденции в системах мобильности AGV

Эволюция систем мобильности AGV по сути определяется постоянным повышением производительности и оптимизацией технологий приводных колес, управляемых колес и роликов.

Колеса дифференциального привода доминируют на низкобюджетном рынке благодаря своим стоимостным преимуществам.

Управляемые колеса стали ключевой технологией высококлассных AGV благодаря своим всенаправленным возможностям и высокой точности.

Ролики продолжают играть незаменимую вспомогательную роль на всех платформах AGV.

В условиях тенденции к модернизации интеллектуального производства технология управляемых колес быстро развивается в направлении:

• Миниатюризации

• Интеграции

• Более высокой точности

Одновременно:

Системы дифференциального привода становятся более специализированными по применению и ориентированными на стоимость.

Ролики развиваются в сторону более высокой грузоподъемности, меньшего шума и более длительного срока службы.

Совместная оптимизация этих трех ключевых компонентов представляет собой ключевой технологический путь к повышению общей производительности AGV.
