Как выбрать гармонический привод сочленения: полное руководство по технологии приводов суставов роботов, выбору и будущим тенденциям

Поскольку гуманоидные роботы, коллаборативные роботы, экзоскелеты и интеллектуальные системы автоматизации продолжают развиваться, привод суставного узла робота стал одним из важнейших компонентов в современной робототехнике. Он определяет не только то, как движется робот, но и его точность, грузоподъёмность, надёжность и общую производительность.

Многие компании в области робототехники изначально сосредотачиваются на алгоритмах ИИ, системах восприятия и планировании движения. Однако в ходе разработки прототипа инженеры быстро обнаруживают, что характеристики привода суставного узла робота оказывают гораздо более сильное влияние на конечный продукт, чем почти любой другой механический компонент.

Так как же выбрать подходящий гармонический привод суставного узла? В чём различия между гармоническими и планетарными приводами? Почему интегрированные приводы суставных узлов становятся предпочтительным решением для гуманоидных роботов?

Это руководство отвечает на эти вопросы и объясняет ключевые технологии, лежащие в основе современных высокотехнологичных приводов суставных узлов роботов.

Что такое привод суставного узла робота?

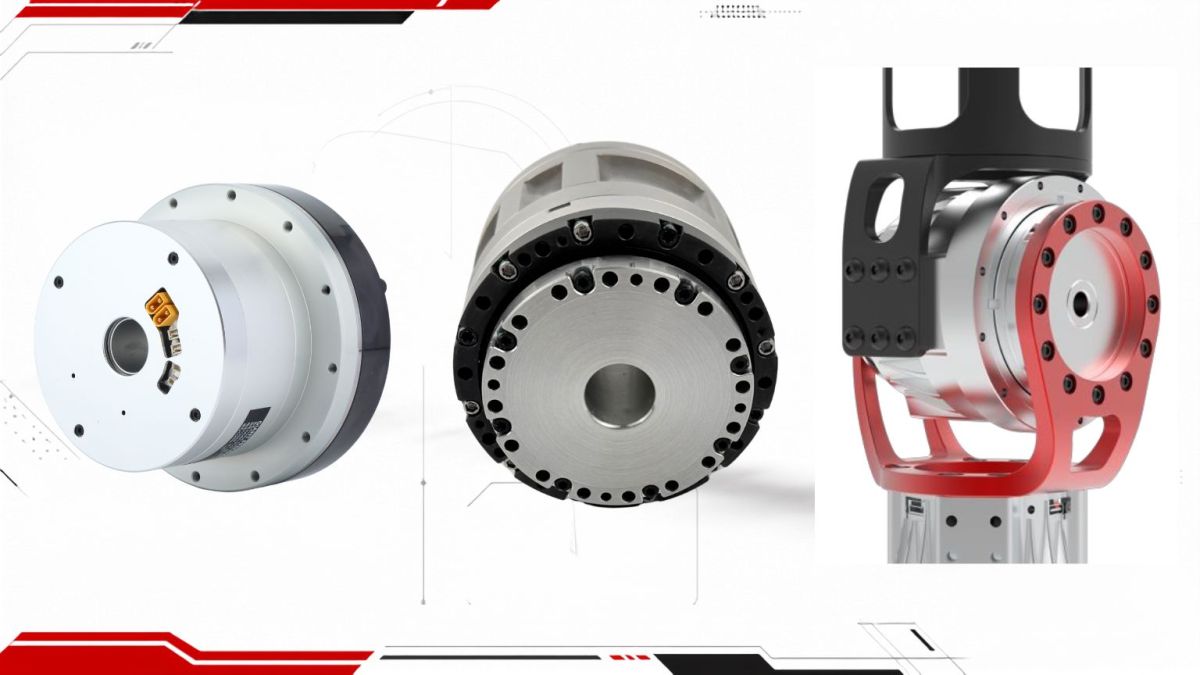

Привод суставного узла робота — это высокоинтегрированный электромеханический узел, объединяющий несколько основных компонентов в компактном корпусе. Типичный гармонический привод суставного узла включает:

• Бескаркасный моментный двигатель

• Гармонический редуктор

• Высокоточный энкодер

• Сервопривод

• Тормоз

• Подшипники

• Интегрированные датчики

В отличие от традиционных систем, где двигатели, редукторы, энкодеры и контроллеры приобретаются отдельно, интегрированный привод суставного узла робота заводским способом собирается, калибруется и готов к установке.

Такая интегрированная архитектура снижает механическую сложность, сокращает сроки разработки, повышает надёжность и упрощает обслуживание.

Сегодня приводы суставных узлов роботов широко применяются в гуманоидных роботах, коллаборативных роботизированных манипуляторах, медицинских роботах, оборудовании для производства полупроводников, инспекционных роботах, автономных мобильных роботах (AMR) и системах промышленной автоматизации.

Почему привод суставного узла робота так важен?

Для гуманоидного робота привод суставного узла часто является самым ценным подсистемным модулем и составляет значительную часть общей стоимости оборудования.

Что ещё важнее, он напрямую определяет качество движения робота, точность позиционирования, энергоэффективность и долгосрочную надёжность.

Высокопроизводительный гармонический привод суставного узла должен обеспечивать:

• Высокую удельную крутящую способность

• Низкий люфт

• Высокую повторяемость

• Быстрый динамический отклик

• Высокую жёсткость

• Длительный срок службы

• Низкую рабочую температуру

• Стабильную непрерывную отдачу

Чем лучше работает привод, тем более способным становится робот в точной сборке, манипулировании объектами, инспекции, медицинских применениях и динамическом передвижении.

Преимущества интегрированного гармонического привода суставного узла

1. Высокоинтегрированная конструкция

Традиционные роботизированные суставы требуют, чтобы инженеры отдельно подбирали двигатели, редукторы, энкодеры, тормоза и сервоприводы, а затем выполняли механическую сборку и настройку управления.

Интегрированный гармонический привод суставного узла объединяет все эти компоненты в один компактный модуль, уже откалиброванный на заводе.

Это значительно снижает инженерную сложность, минимизирует время ввода в эксплуатацию и ускоряет разработку продукта.

2. Проводка через полый вал

Управление кабелями — одна из самых серьёзных задач, влияющих на надёжность роботизированных суставов.

Современный привод суставного узла робота имеет конструкцию с полым валом, которая позволяет пропускать силовые кабели, кабели энкодера и кабели связи напрямую через центр привода.

По сравнению с внешней прокладкой кабелей такая конструкция даёт несколько преимуществ:

• Неограниченное непрерывное вращение

• Снижение износа кабелей

• Более аккуратный внешний вид робота

• Снижение затрат на обслуживание

• Повышение долгосрочной надёжности

Для гуманоидных роботов с несколькими вращающимися суставами прокладка кабелей через полый вал стала стандартной конструктивной особенностью.

3. Интегрированное тепловое управление

Тепло напрямую влияет на срок службы привода и его непрерывную рабочую производительность.

Интегрированный гармонический привод суставного узла оптимизирует тепловой путь между бескаркасным двигателем, гармоническим редуктором и сервоэлектроникой, снижая тепловое сопротивление и улучшая теплоотвод.

Более низкая рабочая температура даёт несколько важных преимуществ:

• Более длительный срок службы изоляции

• Снижение деградации смазочного материала

• Более высокая непрерывная выходная крутящая способность

• Повышение надёжности системы

• Снижение риска теплового отключения

Для промышленных роботов, работающих круглосуточно, эффективное тепловое управление имеет решающее значение.

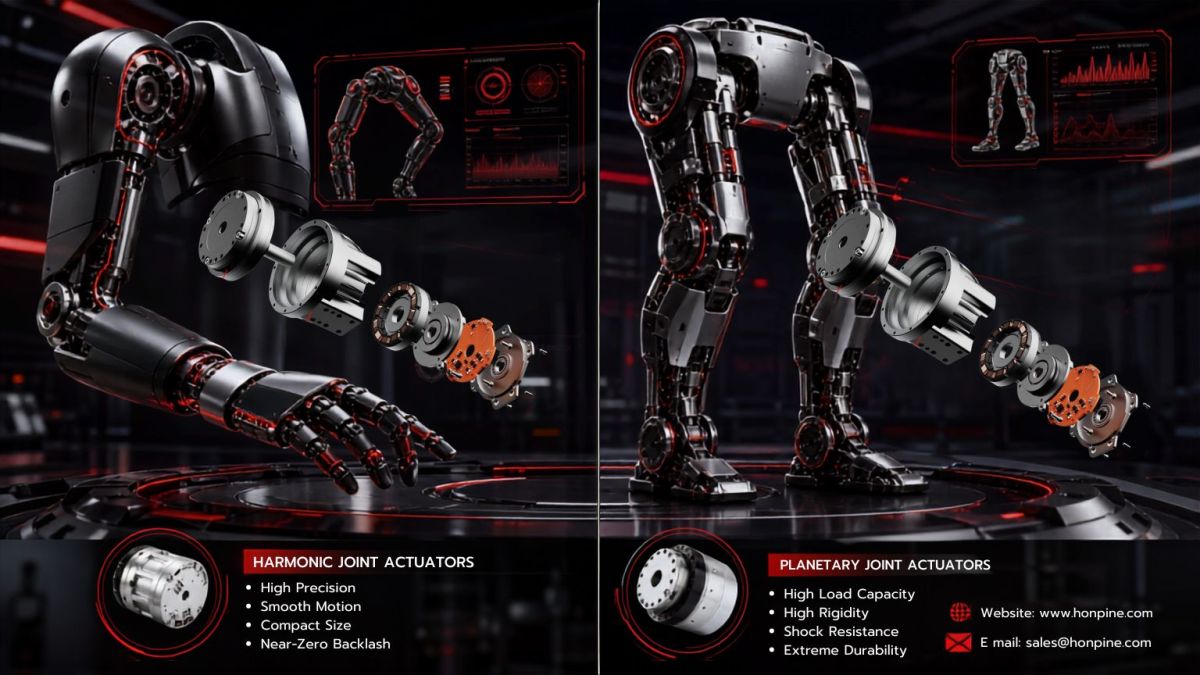

Гармонический привод суставного узла vs. планетарный привод суставного узла

Один из самых распространённых вопросов в робототехнике — что выбрать: гармонический привод суставного узла или планетарный привод суставного узла.

Ответ полностью зависит от области применения.

Гармонический привод суставного узла

Гармонический привод суставного узла идеально подходит для применений, требующих исключительной точности и лёгкой конструкции, включая:

• Руки гуманоидных роботов

• Локтевые суставы

• Кистевые суставы

• Шейные суставы

• Медицинские роботы

• Автоматизация производства полупроводников

• Оборудование для прецизионной сборки

Его преимущества включают:

• Почти нулевой люфт

• Высокую точность позиционирования

• Плавное движение

• Высокую удельную крутящую способность

• Компактные размеры

• Лёгкую конструкцию

• Планетарный привод суставного узла

Планетарный привод суставного узла лучше подходит для применений, требующих более высокой ударостойкости и грузоподъёмности, таких как:

• Тазобедренные суставы

• Тазовые суставы

• Суставы ног

• Тяжёлые промышленные роботы

• Экзоскелеты

• Мобильные роботизированные платформы

Его сильные стороны включают:

• Высокую жёсткость

• Отличную ударостойкость

• Более высокую грузоподъёмность

• Более низкую стоимость производства

• Лучшую долговечность в условиях высоких ударных нагрузок

По этой причине многие гуманоидные роботы сочетают обе технологии, используя гармонические приводы суставных узлов для точных суставов и планетарные приводы для узлов с высокой нагрузкой.

Почему гармонические приводы суставных узлов становятся предпочтительным выбором?

Гуманоидным роботам требуются лёгкие, компактные и высокоэффективные системы привода.

Более тяжёлый привод увеличивает энергопотребление, снижает мобильность и создаёт более высокую нагрузку на двигатели.

Современные гармонические приводы суставных узлов обеспечивают высокий выходной крутящий момент в компактном корпусе, позволяя роботам ходить, подниматься по лестницам, динамически удерживать равновесие и выполнять сложные задачи манипулирования.

Высокая удельная крутящая способность также позволяет инженерам снижать общий вес робота без потери производительности.

В результате гармонические приводы суставных узлов стали одной из важнейших ключевых технологий для гуманоидных роботов следующего поколения.

Как выбрать подходящий привод суставного узла робота?

Выбор правильного привода суставного узла робота требует оценки нескольких ключевых факторов.

Выбор по области применения

Разные суставы робота требуют различных характеристик производительности.

Плечи, локти, запястья, тазобедренные суставы, колени и голеностопы имеют разные требования к крутящему моменту, скорости, точности, жёсткости и массе.

Использование одного и того же привода для каждого сустава редко даёт оптимальную производительность.

Оцените ключевые технические характеристики

Основные характеристики включают:

• Удельную крутящую способность

• Повторяемость

• Люфт

• Непрерывный крутящий момент

• Пиковый крутящий момент

• Повышение температуры

• Срок службы

• Степень защиты (IP)

• Протокол связи

В совокупности эти параметры определяют долгосрочную производительность и надёжность привода суставного узла робота.

Учитывайте связь и системную интеграцию

Современные приводы суставных узлов роботов должны поддерживать промышленные протоколы связи, такие как EtherCAT, CAN и CANopen.

Стандартизированная связь упрощает интеграцию контроллера, сокращает время разработки программного обеспечения и повышает совместимость системы.

Рост высокопроизводительных отечественных приводов суставных узлов роботов

Многие годы премиальные приводы суставных узлов роботов в значительной степени опирались на импортные гармонические передачи и технологии сервопривода.

Сегодня постоянное совершенствование точного производства, бескаркасных моментных двигателей, гармонических редукторов, энкодеров и сервоуправления значительно повысило характеристики отечественных гармонических приводов суставных узлов.

Современные отечественные решения обеспечивают отличную точность, надёжность, стабильность производства и более короткие сроки поставки, одновременно предлагая более конкурентоспособную совокупную стоимость владения.

Для производителей робототехники это означает большую гибкость цепочки поставок и более быстрое выведение продукта на рынок.

Почему всё больше компаний в области робототехники выбирают интегрированные приводы суставных узлов роботов?

Интегрированные приводы суставных узлов роботов упрощают каждый этап разработки робота.

На этапе проектирования они сокращают объём закупки компонентов и устраняют проблемы совместимости между поставщиками.

На этапе производства стандартизированные интерфейсы повышают эффективность сборки и стабильность выпуска.

На этапе эксплуатации интегрированное тепловое управление, проводка через полый вал и заводская калибровка снижают затраты на обслуживание и повышают долгосрочную надёжность.

Для компаний, разрабатывающих гуманоидных роботов следующего поколения, коллаборативных роботов и оборудование для промышленной автоматизации, интегрированные гармонические приводы суставных узлов стали предпочтительным решением.

Заключение

По мере развития робототехники конкуренция уже не определяется только характеристиками движения. Надёжность, технологичность производства, скорость разработки и стоимость жизненного цикла стали не менее важными.

Привод суставного узла робота — это основа системы движения любого робота. Независимо от того, разрабатываете ли вы гуманоидных роботов, коллаборативных роботов, медицинских роботов или оборудование для промышленной автоматизации, выбор правильного гармонического привода суставного узла имеет решающее значение для достижения высокой точности, эффективного движения и долгосрочной надёжности.

Если вы разрабатываете роботизированную платформу или оцениваете варианты приводов для следующего проекта, свяжитесь с нами, чтобы получить полное Руководство по выбору привода суставного узла робота, подробные технические характеристики продукции и инженерную поддержку. Наши специалисты помогут вам подобрать идеальный гармонический привод суставного узла для вашей задачи, сократить сроки разработки и ускорить вывод вашего продукта на рынок.
