Приводы с гармоническим редуктором: 10 преимуществ и недостатков, которые должен знать каждый инженер по робототехнике и автоматизации

При выборе решения для управления движением важно понимать сильные и слабые стороныгармонического ротационного актуатора. Хотя такие актуаторы широко известны своей исключительной точностью и компактной конструкцией, у них также есть присущие ограничения, из-за которых они не подходят для некоторых тяжелонагруженных применений.

Это руководство предоставляет всесторонний обзор преимуществ и недостатков гармонических актуаторов, помогая инженерам выбрать подходящее решение передачи в зависимости от конкретных требований применения.

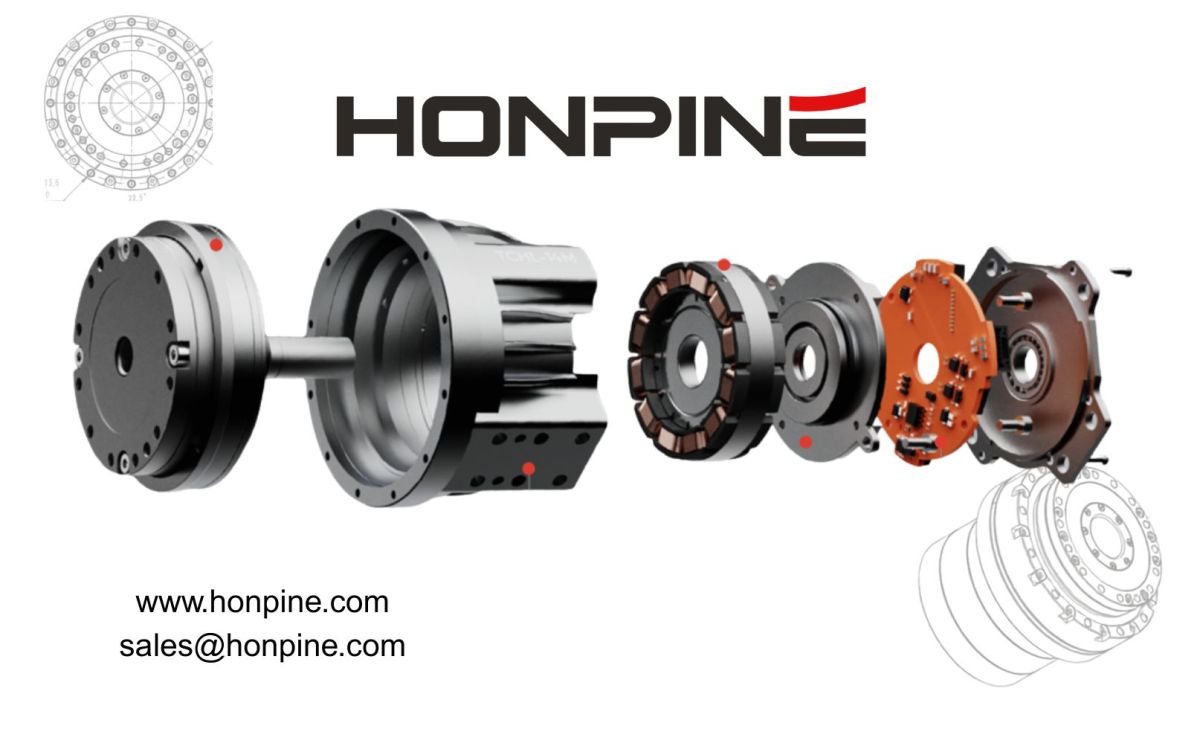

Основные преимущества гармонических ротационных актуаторов

1. Исключительная точность и практически нулевой люфт

Главное преимущество гармонического привода заключается в уникальном принципе зацепления гибкой зубчатой передачи. За счет контролируемой упругой деформации волнового колеса он обеспечивает чрезвычайно высокую точность передачи при практически нулевом люфте.

Это делает гармонические ротационные актуаторы идеальными для применений, требующих сверхточного позиционирования, включая:

• Коботы (collaborative robots)

• Оборудование для производства полупроводников

• Серводвигательные системы для аэрокосмической техники

• Медицинскую автоматизацию

• Системы оптического контроля

При правильной компенсации люфта повторная точность позиционирования может достигать значений на уровне угловых секунд даже под нагрузкой, что делает серводвигательные системы с гармоническим приводом предпочтительным выбором для прецизионного управления движением.

2. Высокие передаточные отношения при чрезвычайно компактной конструкции

В отличие от обычных редукторов, одноступенчатый гармонический актуатор может обеспечивать передаточные отношения от 50:1 до 300:1, значительно превосходя большинство планетарных редукторов.

Ключевые преимущества включают:

• Меньшее количество механических компонентов

• Компактную компоновку

• Малую массу конструкции

• Меньшие габариты для установки

По сравнению с традиционными многоступенчатыми редукторами с тем же передаточным отношением, гармонический ротационный актуатор может уменьшить общий размер более чем на треть, при этом значительно снижая массу системы.

Это делает его особенно подходящим для шарниров роботов, мобильных роботов, AGV и автоматизированного оборудования с ограниченным пространством для установки.

3. Плавная работа и низкий уровень шума

Во время работы гармонический привод одновременно задействует более 30% зубьев, распределяя нагрузку между несколькими зубьями.

Преимущества включают:

• Плавную передачу крутящего момента

• Низкую вибрацию

• Минимальный шум зубчатой передачи

• Отличную стабильность движения

Эти характеристики особенно ценны в коллаборативной робототехнике и лабораторной автоматизации, где тихая работа улучшает условия труда.

4. Передача движения в герметичные среды

Одной из уникальных особенностей технологии гармонической передачи является способность передавать движение в полностью герметичные среды без нарушения целостности корпуса.

Это делает гармонические ротационные актуаторы особенно ценными для:

• Вакуумных камер

• Оборудования для обработки полупроводников

• Герметичных аэрокосмических систем

• Оборудования для химической обработки

• Сред с опасными газами

• Немногие жесткие системы передачи могут обеспечить такую же возможность.

5. Отличная соосная конструкция и компактная интеграция

Входной и выходной валы гармонического актуатора естественным образом соосны, что упрощает проектирование машины и улучшает структурную симметрию.

Во многих серводвигательных системах с гармоническим приводом также предусмотрены полые валы, через которые могут проходить кабели, пневматические трубки, волоконная оптика или лазерные лучи.

Преимущества включают:

• Более аккуратную прокладку кабелей

• Снижение износа кабелей

• Более простую интеграцию в шарнир робота

• Более высокую общую надежность системы

6. Длительное сохранение точности

Хотя усталость волнового колеса является основным механизмом износа, высококачественные гармонические приводы при надлежащей смазке и нагрузочных условиях могут сохранять выдающуюся точность позиционирования в течение длительного времени работы.

Некоторые высококлассные изделия сохраняют абсолютную точность позиционирования в пределах 10 угловых секунд после более чем 20 000 часов работы, что соответствует требованиям промышленной автоматизации к долгосрочной надежности.

7. Безобслуживаемая конструкция с высоким классом защиты

Современные интегрированные гармонические ротационные актуаторы обычно проектируются со следующими особенностями:

• Защита IP67

• Заводская герметичная смазка

• Безобслуживаемая работа

Без периодической замены смазки или механической регулировки они значительно снижают затраты на обслуживание на протяжении всего жизненного цикла изделия.

Ограничения гармонических ротационных актуаторов

1. Ограниченная устойчивость к ударным нагрузкам и перегрузкам

Самая большая слабость гармонического актуатора заключается в относительно низкой стойкости к ударным нагрузкам.

Поскольку передача крутящего момента основана на непрерывной упругой деформации тонкостенного волнового колеса, внезапные удары и сильная вибрация могут ускорить усталостное повреждение.

Такие применения, как:

• Ноги человекоподобных роботов

• Тяжелая грузопереработка

• Кузнечно-прессовое оборудование

• Ударное оборудование

могут превышать усталостный ресурс волнового колеса.

2. Более низкая крутильная жесткость

Упругая деформация, обеспечивающая нулевой люфт, также снижает крутильную жесткость.

По сравнению с:

• Планетарными редукторами

• Редукторами RV

гармонический привод демонстрирует заметно большую крутильную податливость.

Такое упругое поведение может снижать:

• Полосу пропускания сервосистемы

• Динамический отклик

• Стабильность позиционирования на высоких скоростях

особенно в применениях, требующих чрезвычайно жесткой механической передачи.

3. Более низкая эффективность и тепловыделение

В отличие от планетарных редукторов, гармонический ротационный актуатор постоянно расходует энергию на деформацию волнового колеса.

В результате:

• КПД передачи, как правило, ниже.

• Внутреннее трение выделяет больше тепла.

• Для непрерывной работы на высоких скоростях требуется тщательное тепловое управление.

Недостаточное охлаждение или неправильная смазка могут снизить как грузоподъемность, так и срок службы.

4. Высокая сложность производства и стоимость

Производство высококачественных гармонических приводов требует чрезвычайно передовых технологий изготовления.

Критические компоненты, такие как:

• Волновые колеса

• Гибкие подшипники

• Профили зубьев

должны выдерживать миллионы циклов напряжения.

Это требует:

• Сверхчистых сплавов

• Термической обработки высокой точности

• Механической обработки на микронном уровне

• Высокоэффективных смазочных материалов

Эти производственные требования обусловливают относительно высокую стоимость серводвигательных систем с гармоническим приводом.

5. Чрезвычайно высокие производственные барьеры

Производство надежного гармонического актуатора включает несколько высокоспециализированных процессов:

• Термическая обработка высокой точности

• Механическая обработка на микронном уровне

• Ручная прецизионная сборка

• Заполнение смазкой премиального класса

• Высокоточная инспекция и испытания

Многие ключевые производственные технологии, фирменные смазочные материалы и специализированное оборудование по-прежнему сосредоточены у ограниченного числа мировых производителей.

В результате обеспечение стабильности и долгосрочной надежности по-прежнему представляет собой проблему для новых производителей, выходящих на рынок.

6. Значительная крутильная деформация

Упругая природа волнового колеса создает измеримую крутильную деформацию под нагрузкой.

Исследования показывают, что крутильная деформация может достигать 20 до 30 угловых минут или даже больше в зависимости от условий эксплуатации.

Для применений, требующих максимальной жесткости, таких как:

• Высокоскоростная обработка

• Тяжелое позиционирование

• Прецизионные станки

эта податливость может снижать стабильность позиционирования и сервопроизводительность.

7. Более низкий КПД передачи по сравнению с планетарными и RV-редукторами

Типичный КПД гармонического ротационного актуатора, как правило, ниже, чем у планетарных редукторов.

Примерные значения КПД:

• Гармонический привод: 70–85% (в зависимости от передаточного отношения и нагрузки)

• Планетарный редуктор: 95% или выше

• Редуктор RV: обычно выше, чем у гармонических приводов

Основные потери энергии связаны с многократной упругой деформацией волнового колеса и внутренним трением.

Неудачная тепловая конструкция может дополнительно снизить КПД при непрерывной работе.

8. Высокий пусковой момент

Гармоническому приводу требуется дополнительный крутящий момент при запуске, поскольку волновое колесо сначала должно создать упругую деформацию, прежде чем передавать нагрузку.

Эта особенность становится более выраженной при более низких передаточных отношениях.

Применения, связанные с:

• Частыми циклами пуск-останов

• Работой на низкой скорости с высоким крутящим моментом

могут требовать более мощных серводвигателей и повышенного пускового тока.

9. Отсутствие самоторможения

Как и большинство зубчатых передач, гармонический актуатор не обладает самоторможением.

Вертикальные оси или шарнирные соединения роботов, нагруженные силой тяжести, требуют дополнительных удерживающих тормозов, чтобы предотвратить нежелательное движение после отключения питания.

Это увеличивает общую сложность и стоимость системы.

10. Ограниченная обратная приводимость

Из-за трения и упругой деформации внутри волнового колеса эффективность обратного привода относительно низкая.

По сравнению с планетарными редукторами гармонические приводы демонстрируют более высокое нелинейное сопротивление, когда внешние силы пытаются привести выходной вал в обратном направлении.

Следовательно, они, как правило, менее подходят для применения в системах рекуперации энергии.

Заключение

Сильные стороны гармонического ротационного актуатора сосредоточены в четырех ключевых областях:

• Сверхвысокая точность

• Малая масса конструкции

• Компактная установка

• Отличная герметизация

Его ограничения столь же очевидны:

• Более низкая крутильная жесткость

• Сниженная стойкость к ударам

• Ограниченный ресурс по усталости

• Более высокая сложность производства

• Более низкий КПД передачи

По этой причине harmonic drive actuator не предназначен для использования в качестве универсального решения передачи. Вместо этого он специально оптимизирован для применений, требующих исключительной точности позиционирования, компактных размеров и малых или умеренных нагрузок, таких как коллаборативные роботы, полупроводниковое оборудование, медицинские устройства, аэрокосмические механизмы и прецизионная автоматизация.

При выборе серводвигателя с гармоническим приводом или гармонического ротационного актуатора инженерам следует тщательно оценивать ударные нагрузки, рабочий крутящий момент, точность позиционирования, условия окружающей среды, ожидаемый срок службы и тепловые характеристики. Сбалансированная оценка этих факторов позволит выбрать наиболее подходящее решение для долгосрочной надежности и оптимальной производительности системы.
