8 июля 2025 года компания HONPINE успешно разработала первый в мире планетарный поворотный привод HPG-10T-74-AG1-30-A-C-K11 с системой самокомпенсации люфта и сверхвысокой точностью. Этот инновационный редуктор, созданный для ведущего производителя лазерных режущих станков, отличается ультравысокой точностью и исключительной крутильной жесткостью. Он решает давнюю проблему отрасли: невозможность одновременного достижения высокой точности и жесткости в одном редукторном узле.

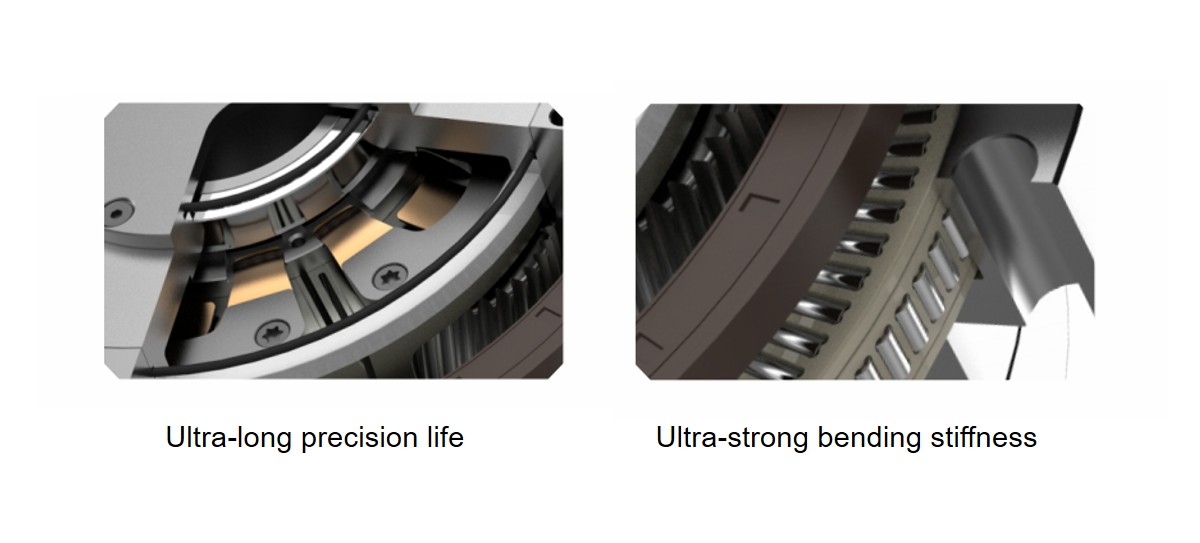

Ключевые преимущества планетарного поворотного привода с самокомпенсацией люфта

Ультравысокая точность позиционирования – обеспечивает точность до 5 угловых секунд.

Исключительная крутильная жесткость – примерно в два раза выше, чем у аналогичных RV-редукторов.

Долговременная стабильность точности – сохраняет высокую точность на протяжении всего жизненного цикла изделия.

-

Инновационные технологии, обеспечивающие точность поворотного привода

Этот прорыв достигнут благодаря запатентованной HONPINE системе планетарного водила смещающего типа. Вместо традиционного жесткого водила используется конструкция с самоблокирующейся конической втулкой и деформируемой структурой. При возникновении люфта встроенная пружинная система автоматически корректирует положение сателлитов, гарантируя постоянное отсутствие люфта. По сравнению с обычными планетарными редукторами эта конструкция обеспечивает превосходную точность передачи, повторяемость и значительно снижает износ шестерен, что гарантирует долговременную точность.

Практические преимущества в промышленных применениях

●Стабильное качество обработки – повышает стабильность серийного производства, увеличивает выход годных изделий и гарантирует надежное качество продукции.

● Снижение совокупной стоимости владения – меньшее количество циклов обслуживания и повышенная эффективность производства естественным образом сокращают общие затраты.

● Повышение стоимости оборудования – улучшает репутацию продукции и конкурентоспособность на рынке, а также увеличивает остаточную стоимость подержанного оборудования.

Почему важна высокая крутильная жесткость

Хотя крутильная жесткость может незначительно влиять на точность позиционирования при сбалансированной нагрузке, она становится критически важной при смещенной нагрузке. Например, рассмотрим 4-осевой вертикальный поворотный стол с планшайбой 170 мм и смещенной нагрузкой 20 кг, центр тяжести которой находится на расстоянии 100 мм от оси. При повороте на 90° крутящий момент на выходе редуктора составит примерно 20 × 9.8 × 0.1 ≈ 20 Нм.

Собственные испытания HONPINE показывают следующий рейтинг крутильной жесткости (от наименьшей к наибольшей):

Гармонический < RV < Циклоидальный SPINEA = Роликово-кулачковый < Циклоидальный Sumitomo < Червячный <Планетарный поворотный привод HONPINE с самокомпенсацией люфта

Планетарный поворотный привод с самокомпенсацией люфта – это не просто продукт технических инноваций, он переопределяет отраслевые стандарты. Его ультравысокая точность – лишь отправная точка. Главное отличие – способность сохранять стабильную точность в течение всего срока службы благодаря активной системе компенсации люфта, что гарантирует долговременную производительность.
