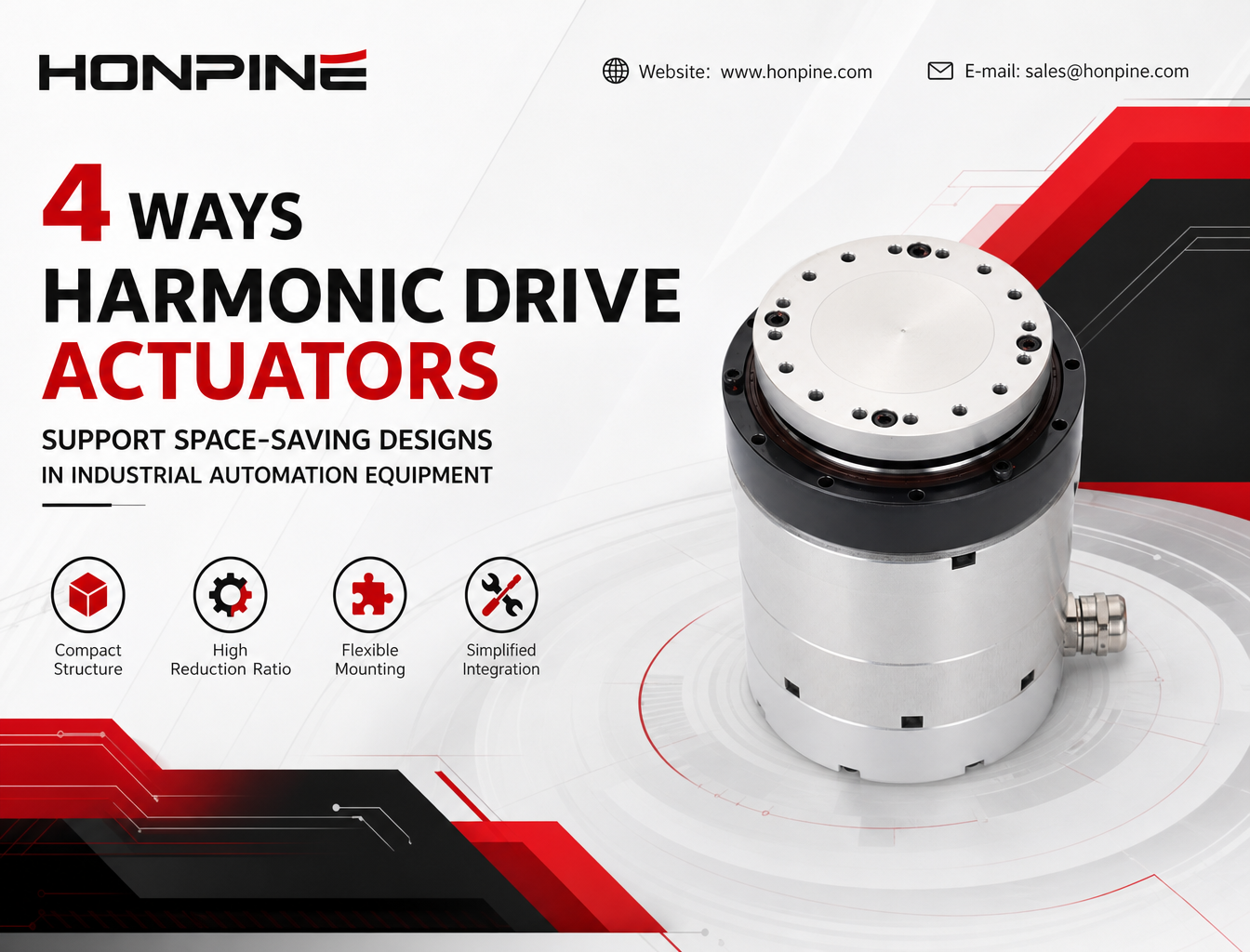

Почему актуаторы с волновой передачей идеально подходят для промышленного оборудования с ограниченным пространством?

В современной промышленной автоматизации ограниченное пространство для установки часто усложняет механическое проектирование.Приводы с гармоническим редукторомпредлагают компактное решение для управления движением, объединяя ключевые компоненты привода в одном узле. Высокое передаточное отношение, рациональная механическая конструкция и гибкие варианты монтажа помогают производителям оборудования сократить требуемое пространство, упростить сборку и оптимизировать внутреннюю компоновку.

В этой статье рассматриваются четыре способа, с помощью которых интегрированные приводы с гармоническим редуктором позволяют экономить пространство в оборудовании для промышленной автоматизации.

1. Компактная конструкция: преодоление ограничений по пространству

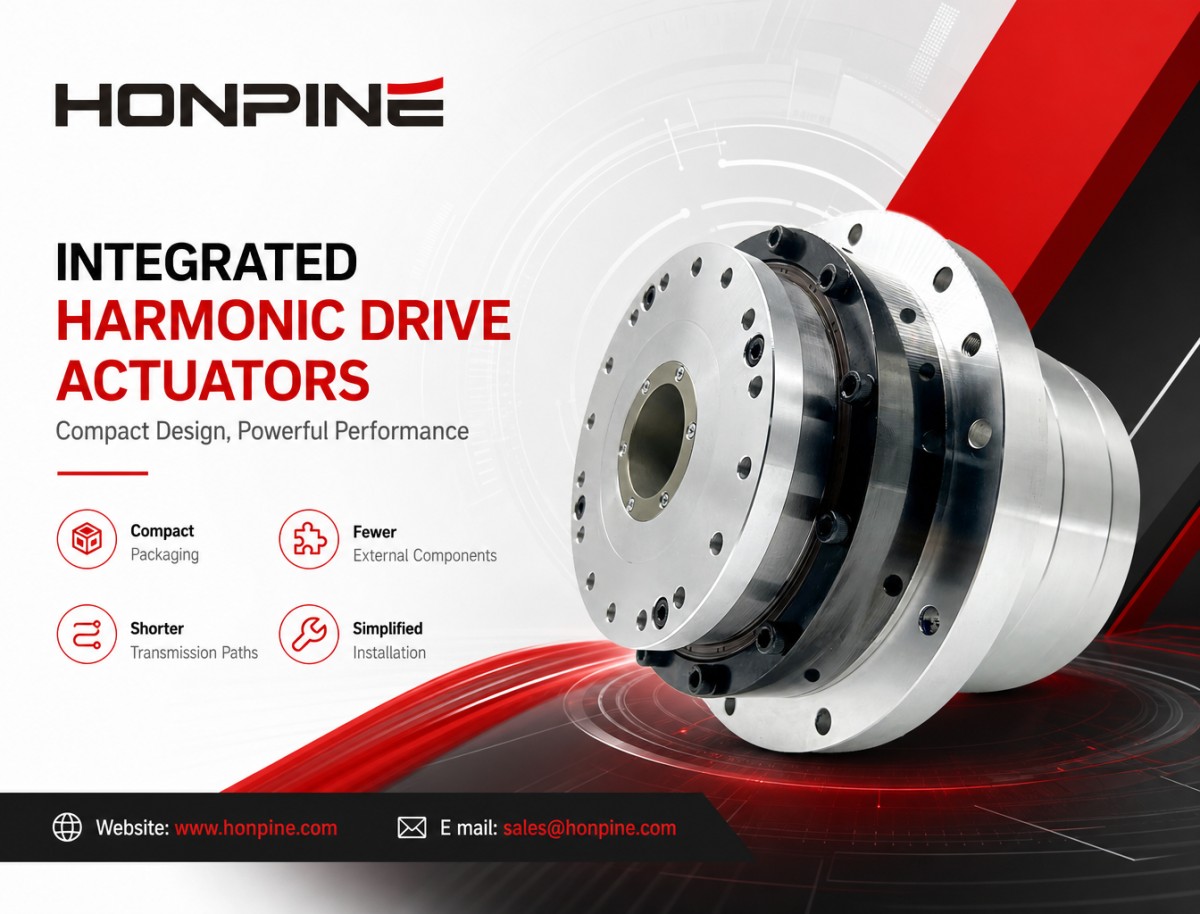

Высокоинтегрированная конструкция с уменьшенными габаритами

Интегрированный привод с гармоническим редукторомобъединяет ключевые компоненты, такие как двигатель, гармонический редуктор, подшипники и энкодер, в компактном узле. По сравнению с системой, собранной из отдельных компонентов, такая конфигурация позволяет уменьшить общую площадь установки и упростить компоновку механических узлов.

Соосная конструкция, в которой входная и выходная оси расположены на одной центральной линии, может помочь свести к минимуму необходимость в дополнительных ступенях передачи и соединительных элементах. Это позволяет уменьшить общий осевой размер приводной системы и упрощает интеграцию привода в компактное оборудование.

Адаптация к сложной механической компоновке

В некоторых конструкциях поворотных приводов используется передача под прямым углом, при которой входная и выходная оси расположены под углом 90 градусов друг к другу. Если такая конфигурация подходит для конкретного применения, она позволяет отказаться от отдельных компонентов для изменения направления передачи и помогает инженерам работать с тесными или расположенными под углом монтажными пространствами.

Фактическая экономия пространства зависит от архитектуры привода, требуемого выходного крутящего момента, габаритов двигателя и конфигурации монтажа.

2. Меньше соединительных компонентов: упрощение механической компоновки

Сокращение количества дополнительных механических соединений

Для традиционной приводной системы могут потребоваться отдельный сервопривод, муфта, редуктор, монтажный фланец и опорная конструкция. Интегрированный привод с гармоническим редуктором объединяет ключевые компоненты привода в одном узле, что потенциально позволяет сократить количество внешних соединений и монтажных компонентов.

Меньшее количество механических соединений упрощает сборку и выравнивание, а также снижает вероятность ошибок, связанных с муфтами, и механической вибрации. Однако фактическая точность позиционирования по-прежнему зависит от характеристик передачи привода, жесткости конструкции, точности монтажа и системы управления.

Упрощение прокладки кабелей и электрических соединений

В зависимости от конструкции интегрированный привод может включать энкодер, тормоз или электронный блок управления наряду с двигателем и гармоническим редуктором. Это позволяет сократить количество отдельных электрических модулей и необходимых внешних интерфейсов.

В некоторых конструкциях также предусмотрены полые валы или центральные отверстия, через которые можно пропускать кабели, пневматические трубки и другие коммуникации. Такие решения упорядочивают внутреннюю прокладку и помогают избежать помех в компактном оборудовании для автоматизации.

Не каждый интегрированный привод оснащен встроенным блоком управления или полым валом, поэтому наличие этих функций следует уточнять для выбранной модели.

3. Более короткий путь передачи: оптимизация передачи мощности

Упрощение механической приводной цепи

Интегрированные приводы с гармоническим редукторомобъединяют двигатель и редукторный механизм в компактном приводном узле. По сравнению с некоторыми традиционными компоновками это позволяет отказаться от дополнительных муфт, ремней, длинных валов или промежуточных ступеней передачи.

Более короткий путь механической передачи сокращает количество соединений, требующих выравнивания и технического обслуживания. Он также может снизить потери, связанные с дополнительными компонентами передачи, хотя общий КПД зависит от двигателя, редуктора, рабочей скорости, нагрузки и режима работы.

Эффективное использование пространства в точке приложения движения

Компактный привод часто можно установить ближе к приводимому механизму, например к роботизированному шарниру, поворотному позиционирующему столу или автоматизированной установке для контроля.

Такая компоновка позволяет сократить потребность в громоздких промежуточных передаточных механизмах и сделать общую компоновку оборудования более гибкой. В оборудовании с ограниченным пространством размещение приводного узла рядом с выходным механизмом помогает инженерам добиться более компактной конструкции без потери требуемых функций управления движением.

4. Упрощенный монтаж: больше гибкости при проектировании

Модульная конструкция для упрощения интеграции

Интегрированный привод с гармоническим редуктором может служить автономным модулем управления движением. В зависимости от конструкции его можно установить с помощью монтажного фланца или болтового соединения, сократив необходимость собирать и выравнивать на месте несколько отдельных компонентов привода.

Такой модульный подход упрощает сборку оборудования, сокращает объем работ по интеграции и облегчает стандартизацию приводных узлов для различных конфигураций оборудования.

Сокращение пространства для монтажа и технического обслуживания

Для отдельных компонентов привода часто требуются индивидуальные места установки, доступ для выравнивания и достаточный зазор для подключения. Объединение ключевых компонентов в одном узле позволяет интегрированному приводу сократить эти требования к компоновке.

Компактный приводной узел также обеспечивает большую гибкость при размещении нескольких осей внутри корпуса машины или проектировании модульных систем автоматизации. Тем не менее инженерам необходимо предусмотреть достаточно места для прокладки кабелей, отвода тепла, доступа для обслуживания и замены компонентов.

Заключение: компактное решение для управления движением в промышленной автоматизации

Интегрированные приводы с гармоническим редуктором помогают производителям оборудования оптимизировать механическую компоновку благодаря четырем основным преимуществам: компактному исполнению, меньшему количеству внешних компонентов, более короткому пути передачи и упрощенному монтажу.

Объединяя гармоническую передачу с высоким передаточным отношением и тщательно разработанную конструкцию привода, такие системы позволяют создавать компактное оборудование для автоматизированной сборки, системы точного позиционирования, инспекционные установки и компактные роботизированные механизмы.

При выборе привода с гармоническим редуктором инженерам следует оценивать подходящее решение не только по его внешним габаритам, но и по выходному крутящему моменту, передаточному отношению, точности позиционирования, крутильной жесткости, режиму работы, тепловым характеристикам и требованиям к монтажу.

Главное — оптимизировать приводную систему целиком, а не просто уменьшать размер отдельного компонента.
