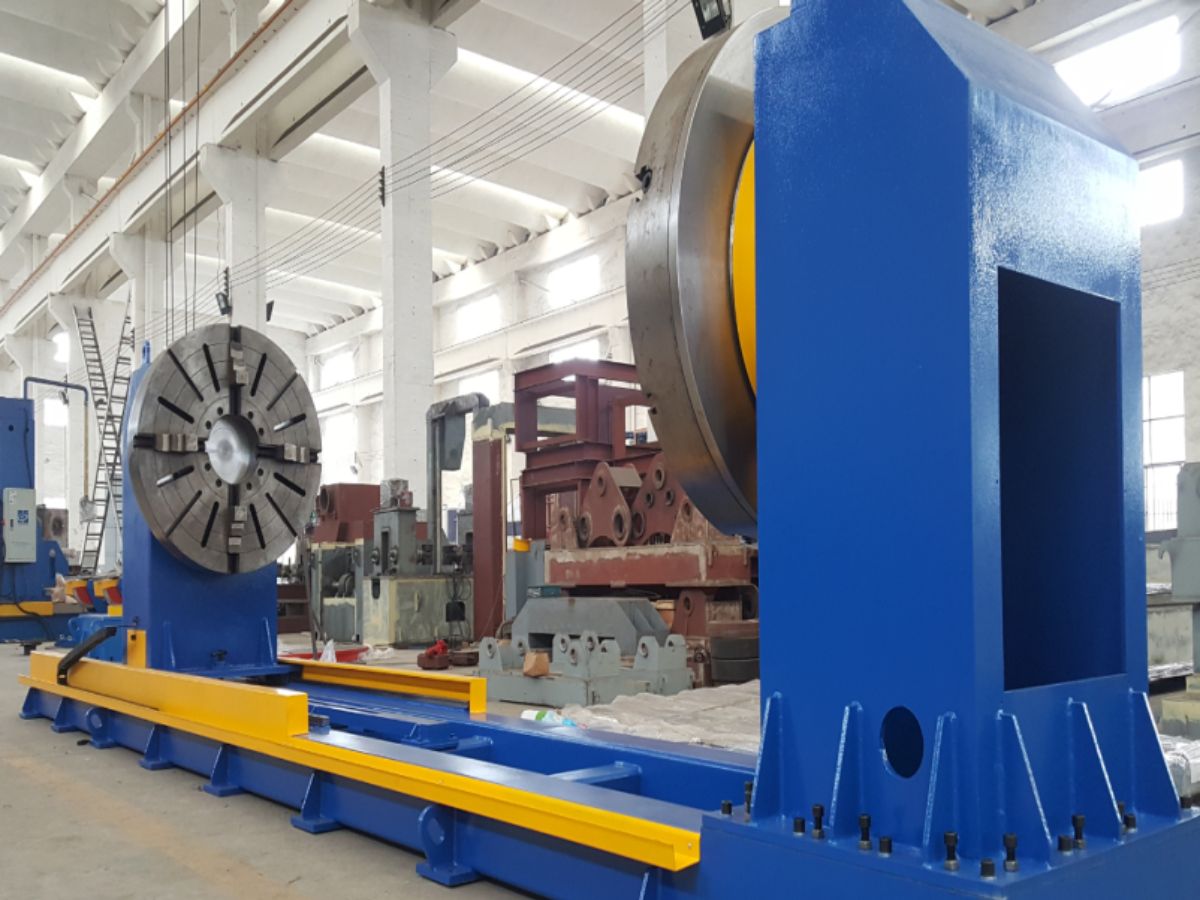

Позиционер является важным вспомогательным устройством в сварочных операциях. Он вращает и позиционирует заготовки, позволяя роботам достигать идеальных положений обработки и рабочих скоростей. Позиционеры могут быть адаптированы под различные применения и требования, включая параметры, такие как разные оси вращения, точность позиционирования и скорости движения. Редукторы RV, благодаря своей высокой точности в 1 угловую минуту (точность позиционирования до ±0.01°), высокой жесткости (грузоподъемность до 10 тонн) и низкому люфту (менее 1 угловой минуты), стали ключевым компонентом сварочных позиционеров.

Решение по системной интеграции редуктора RV 120C для сварочной позиционерной станции рам электровелосипедов

Сервомотор → Редуктор RV 120C → Поворотный стол позиционера C → Зажим рамы D

Используется двухпостовая конструкция: пока один пост выполняет сварку, другой занимается загрузкой/разгрузкой.

RV120C напрямую приводит в движение шпиндель поворотного стола, исключая ошибки кинематической цепи.

Адаптивная фланцевая плита подходит для зажимов рам (совместима с быстрой сменой для нескольких моделей).

Технические преимущества редуктора RV

1. Гарантия точности

Отклонение сварочного пути сокращено на 62%, уменьшая трудозатраты на последующую коррекцию.

Погрешность совмещения ключевых отверстий на раме ≤0.15 мм (отраслевой стандарт ≤0.5 мм).

2. Повышение эффективности

Время перепозиционирования сокращено до 3.2 секунд/90° (механизм червячной передачи требовал 8.5 секунд).

Общий OEE (Общая эффективность оборудования) станции достигает 91%.

3. Затраты на обслуживание

Бессервисный период >20 000 часов (по сравнению с 5 000 часов для планетарных редукторов).

Незапланированные простои сокращены на 85%, что обеспечивает годовую экономию на обслуживании около £120 000.

Почему стоит выбрать редуктор RV HONPINE?

• Повышение качества: Доля годных сварных швов с первого прохода увеличилась с 92.3% до 98.7%.

• Прорыв в производительности: Дневная выработка на одну станцию достигает 180 рам (ранее 120 рам).

• Окупаемость инвестиций: Дополнительные затраты на оборудование окуплены за 11 месяцев благодаря росту эффективности.

Редуктор RV решает проблему отклонения положения из-за термической деформации при сварке рам

• Обеспечивает динамическую компенсацию благодаря миллисекундным характеристикам отклика редуктора RV.

• Интегрированная система технического зрения выполняет обнаружение в реальном времени и запускает команды тонкой настройки (диапазон регулировки 0.03°–0.5°).

• Проверка данных: Доля годных сварных швов после компенсации увеличилась на 7.2 процентных пункта.

Как ключевое устройство в области автоматизированного производства, позиционеры играют важную роль в таких отраслях, как машиностроение, автомобилестроение, аэрокосмическая промышленность и судостроение.

Сохранение точности, демонстрируемое редукторами RV HONPINE в условиях работы с высокой нагрузкой и частой сменой направления, обеспечивает основу для высокоскоростной автоматизированной сварки.
