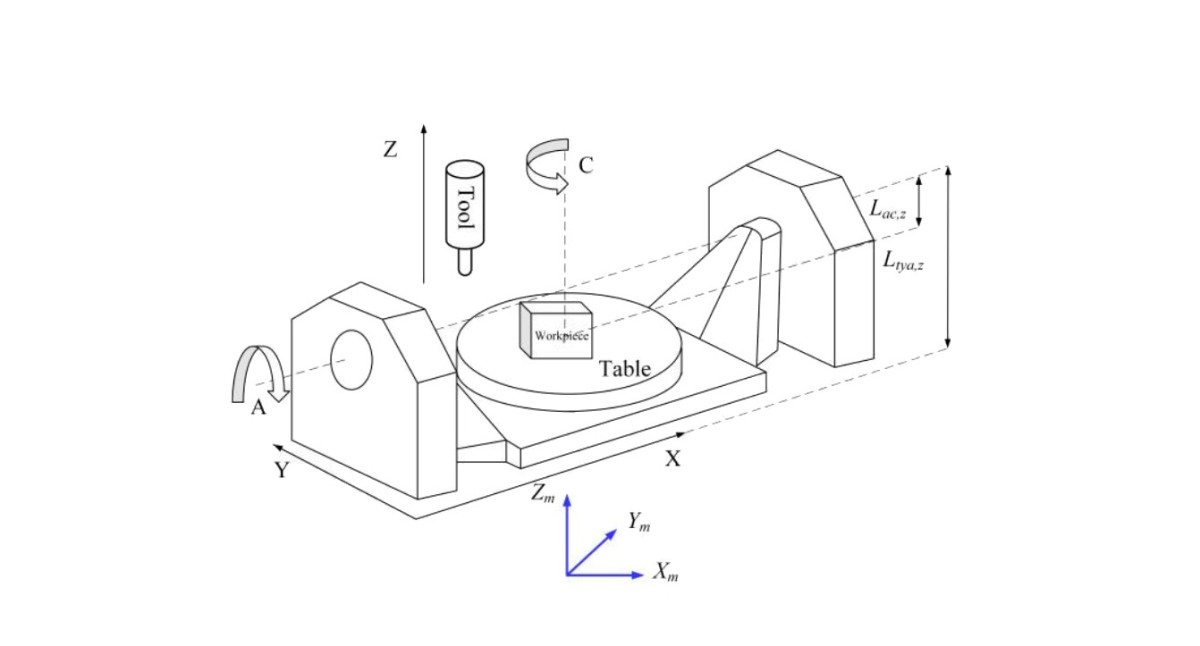

Пятиосевая обработка с ЧПУ — это метод многоосевой обработки, который добавляет две вращательные оси (любая комбинация осей A, B и C) к трем основным линейным координатным осям (X, Y и Z). Синхронизированное движение всех пяти осей (три линейные и две вращательные) называется пятиосевой связанной обработкой. Когда две вращательные оси позиционируются для поддержания фиксированного угла ориентации инструмента, в то время как три линейные оси перемещаются, этот метод обработки называется пятиосевой позиционной обработкой. Пятиосевой поворотный стол является основным компонентом для реализации технологии пятиосевой обработки с ЧПУ. Точный редуктор может преобразовать высокоскоростной, низкокрутящий выход серводвигателя в низкоскоростное, высококрутящее движение для соответствия требованиям нагрузки при резании. Многоступенчатая зубчатая структура редуктора RV может выдерживать ударные нагрузки при тяжелом резании и уменьшать вибрацию. гармонический привод обеспечивает передачу без люфта за счет упругой деформации или предварительно нагруженных структур для обеспечения точности позиционирования.

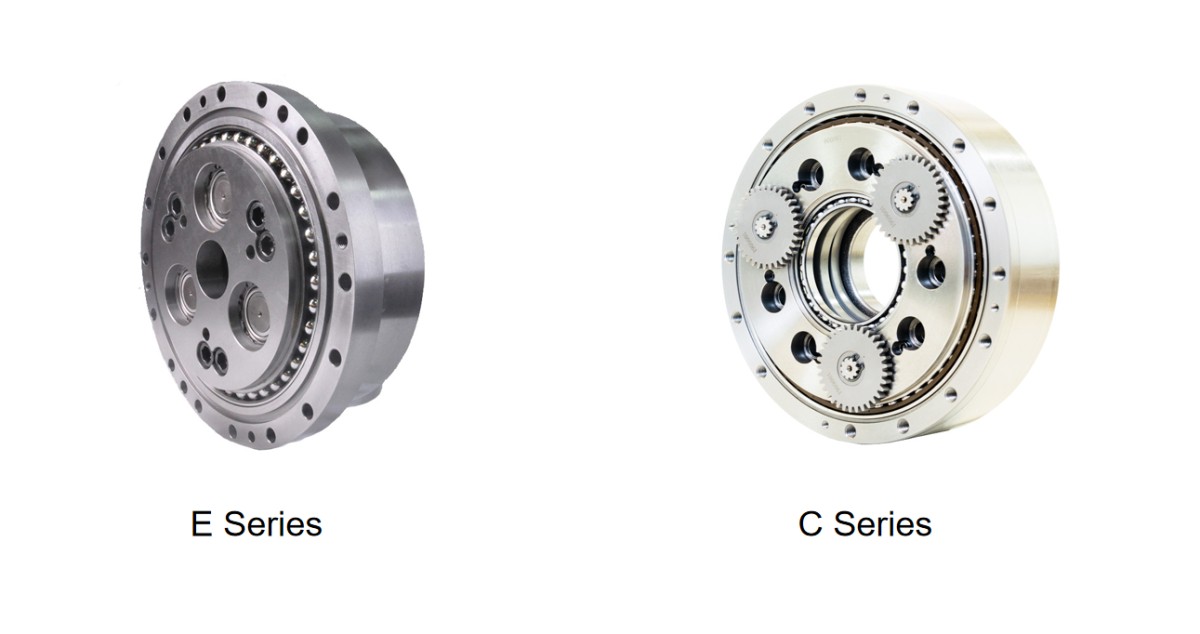

Применение редукторов RV в пятиосевых поворотных станках:
Редуктор RV часто используется для привода оси C и оси B благодаря своей высокой жесткости, высокой крутящей способности и длительному сроку службы. Редуктор RV обеспечивает стабильность и высокую точность при тяжелом резании. В некоторых областях высокотехнологичного производства производительность редуктора RV определяет пределы обработки станка, например, при обработке лопаток авиационных двигателей.

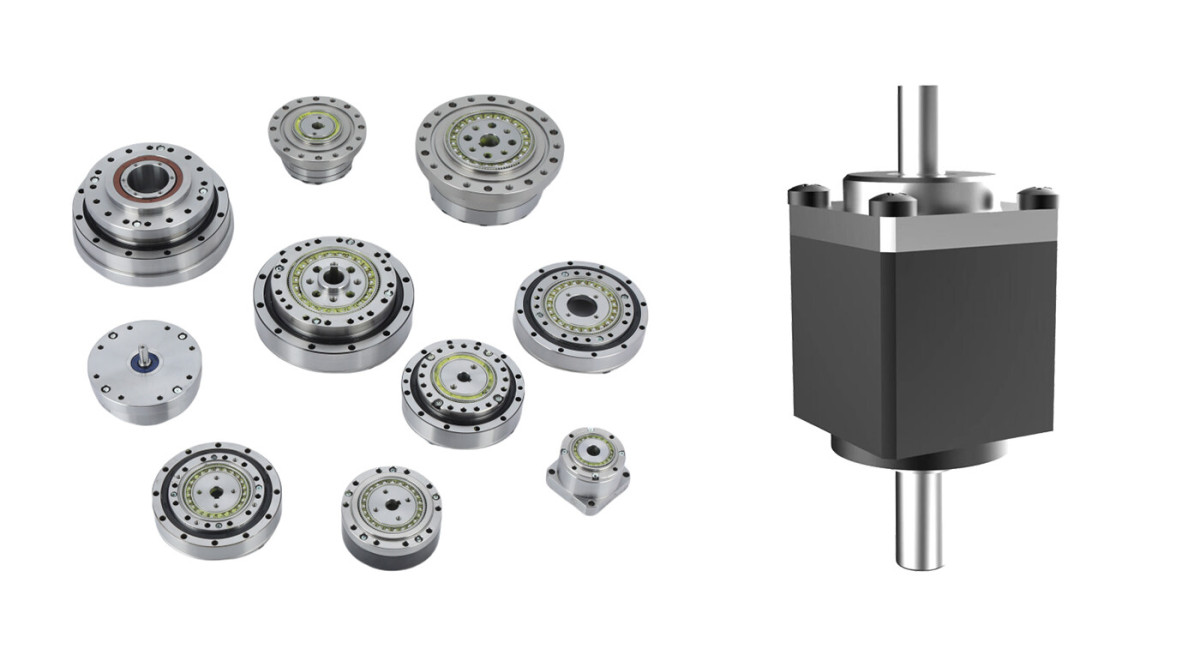

Применение гармонических приводов в пятиосевых поворотных столах:
Гармонический привод часто используется в оси A/C пятиосевых поворотных столов благодаря отсутствию люфта, высокой точности, компактной и легкой конструкции, а также высокой эффективности передачи. В некоторых легких пятиосевых станках он также используется для оси B, например, в пятиосевых гравировально-фрезерных станках и станках для обработки медицинского оборудования. Точность обработки является важным показателем для оценки производительности станков с ЧПУ. Благодаря своей высокой точности и легкости, гармонический привод стал незаменимым выбором в точных областях обработки, таких как медицинская, оптическая и 3C промышленность.
Различия между гармоническим приводом и редуктором RV
Точные редукторы являются основными передаточными компонентами пятиосевых поворотных столов, которые напрямую влияют на точность обработки, динамический отклик и грузоподъемность станков. Редукторы RV и гармонические приводы доминируют в тяжелых и точных передачах соответственно. Они часто используются вместе для реализации гибридных решений привода для высококлассных станков с ЧПУ.
