Гармонический поворотный привод для оборудования валкового пресса литиевых аккумуляторов

Процессы производства литиевых аккумуляторов и оборудование быстро проходят технологическую модернизацию. Оборудование для производства аккумуляторов постепенно развивается от автономных машин к высокоинтегрированным системам, таким как интегрированные машины для каландрирования и продольной резки, интегрированные машины для высечки и продольной резки, интегрированные машины для лазерной резки и намотки, а также интегрированные машины для резки и укладки.

Интеграция производственного оборудования стала важной тенденцией развития. Она помогает сократить производственный цикл, повысить эффективность использования материалов и однородность продукции, одновременно снижая количество прерываний процесса, затраты на рабочую силу, потребность в производственных площадях и затраты на контроль производственной среды.

Отраслевой фон оборудования для каландрирования литиевых аккумуляторов новой энергетики

Процессы начального этапа производства литиевых аккумуляторов играют критически важную роль в определении характеристик аккумулятора.

Важность процессов смешивания и нанесения покрытия

Процесс смешивания определяет равномерность и однородность распределения сырьевых материалов, что создает основу для электрохимических характеристик аккумулятора, включая:

• Срок службы в циклах

• Способность к работе при высоких скоростях разряда

• Плотность энергии

• Внутреннее сопротивление

Равномерность нанесения покрытия на электрод напрямую влияет на однородность аккумуляторов и характеристики деградации емкости.

Роль процесса каландрирования в производстве аккумуляторов

Процесс каландрирования в основном используется для повышения плотности прессования электродного материала и стабильности интерфейса, тем самым улучшая однородность характеристик аккумулятора.

Почему точность важна для оборудования каландрирования литиевых аккумуляторов?

В процессе каландрирования и продольной резки могут возникать различные проблемы качества, включая:

• Неравномерное распределение толщины электрода

• Деформация в виде изгиба

• Волнистые кромки

• Темные полосы

• Заворачивание кромок

• Обрыв ленты

• Восстановление толщины электрода

• Несоответствующие требованиям размеры кромок

Требования к высокоточному управлению движением

Для обеспечения стабильного качества обработки электродов оборудование для каландрирования литиевых аккумуляторов требует передовых технологий точного управления, включая:

• Контроль точности ширины продольной резки после каландрирования

• Замкнутый контур управления давлением

• Замкнутый контур управления положением

• Автоматическое управление резкой рулона и сменой рулона

• Высокоточное управление натяжением

Кроме того, для повышения стабильности производства и однородности продукции все чаще применяются системы визуальной коррекции и технологии оптико-механико-электрического управления на основе AI.

Почему гармонические поворотные приводы подходят для оборудования каландрирования литиевых аккумуляторов?

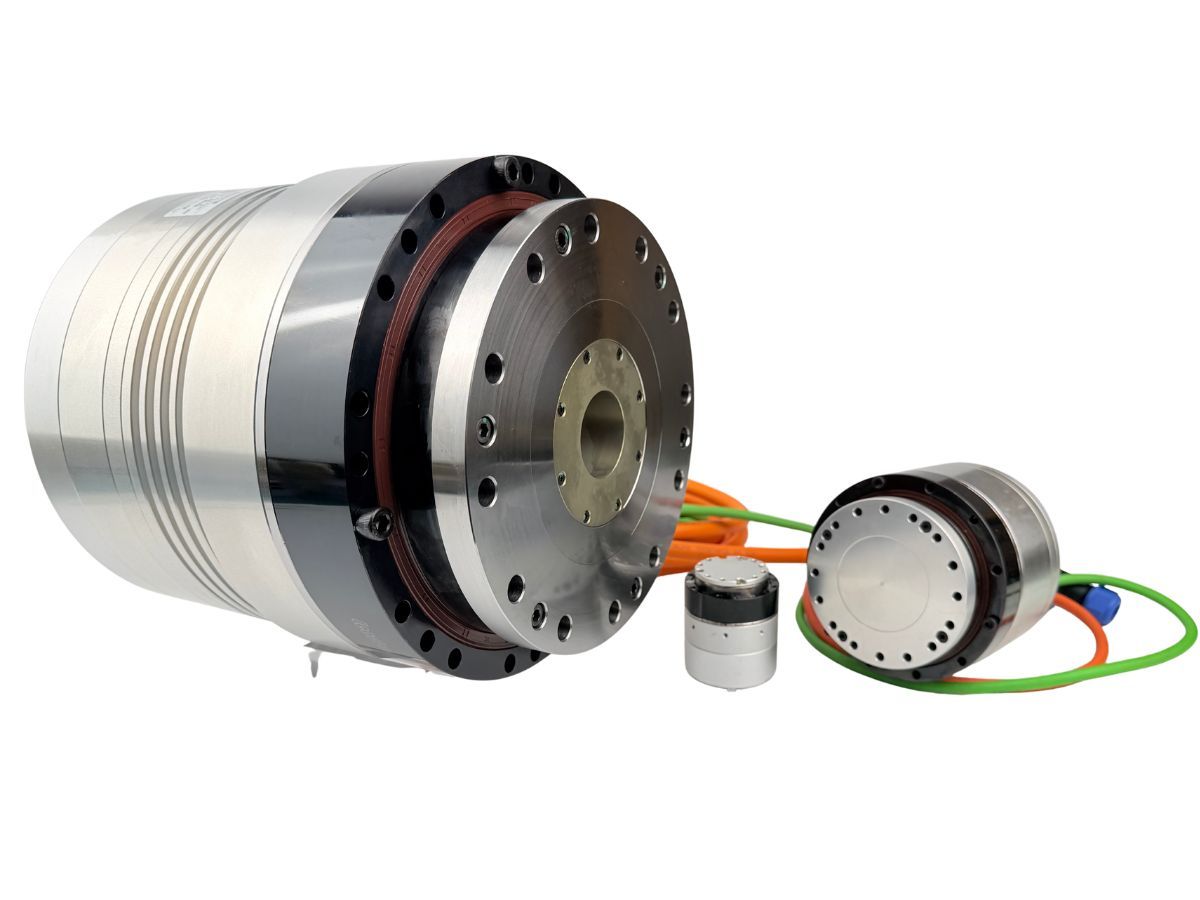

Гармонические поворотные приводы обладают преимуществами в точности, жесткости, скорости отклика, компактности конструкции и плотности крутящего момента, что делает их подходящими для высокопроизводительного оборудования каландрирования литиевых аккумуляторов.

Ключевые преимущества гармонических поворотных приводов в оборудовании для литиевых аккумуляторов

1. Чрезвычайно высокая точность для точного каландрирования электродов

Практически нулевой люфт и высокая точность позиционирования

Гармонические редукторы обеспечивают практически нулевой люфт (менее 1 угловой минуты) и чрезвычайно высокую угловую точность передачи (≤5 угловых секунд).

В сочетании с серводвигателями гармонические поворотные приводы обеспечивают точное управление движением по замкнутому контуру, гарантируя точное позиционирование валков и помогая поддерживать:

• Равномерность толщины электрода

• Стабильную плотность прессования

• Стабильные характеристики прессования

Высокая повторяемость для точной регулировки зазора между валками

При точности повторяемости до ±0.05 mm гармонические поворотные приводы могут точно управлять регулировкой зазора между валками и поддерживать тонкую настройку для различных требований к толщине электродов.

2. Высокая жесткость и высокая устойчивость к ударам и крутильной деформации

Высокая крутильная жесткость для стабильной работы

При зацеплении гармонической передачи примерно 30% зубьев шестерни одновременно находятся в контакте, обеспечивая высокую крутильную жесткость.

Это позволяет системе передачи выдерживать:

• Ударные нагрузки при пуске и остановке валков

• Колебания нагрузки

• Удары при переключении валков

Высокая жесткость помогает предотвратить деформацию передачи и повышает стабильность оборудования.

Работа с низкой вибрацией и низким уровнем шума

Гармоническая передача обеспечивает плавное движение с низкой вибрацией и низким рабочим шумом, помогая поддерживать стабильность каландрирования и снижать потенциальное воздействие на качество поверхности электрода.

3. Высокий динамический отклик для высокоскоростного производства аккумуляторов

Возможность быстрого ускорения и замедления

Гармонические поворотные приводы имеют компактную конструкцию и низкий момент инерции вращения, что обеспечивает быстрый отклик на команды сервопривода.

Они поддерживают:

• Высокоскоростной пуск и остановку

• Быстрое ускорение и замедление

• Скорости ускорения свыше 1000 rad/s²

Это делает их пригодными для оборудования каландрирования литиевых аккумуляторов, работающего при непрерывной производственной скорости 5–60 m/min и в условиях частых пусков и остановок.

4. Компактная конструкция для простой интеграции оборудования

Интегрированная конструкция двигателя, редуктора, энкодера и драйвера

Гармонический поворотный привод объединяет:

• Двигатель

• Редуктор

• Энкодер

• Драйвер

в компактном блоке.

По сравнению с традиционными:

Двигатель + редуктор + муфта

конструкциями интегрированная конструкция значительно сокращает монтажное пространство и упрощает механическую интеграцию.

Снижение требований к сборке и обслуживанию

Интегрированная конструкция устраняет сложные процессы установки и выверки муфт, сокращая:

• Сложность сборки

• Ошибки монтажа

• Проблемы вибрации и шума

• Потребность в обслуживании

5. Высокая плотность крутящего момента для тяжелонагруженных задач каландрирования

Высокий выходной крутящий момент при компактных размерах

Гармонические редукторы могут обеспечивать высокий выходной крутящий момент, сохраняя компактные габариты и малый вес.

Высокая плотность крутящего момента позволяет гармоническим поворотным приводам соответствовать требованиям оборудования каландрирования литиевых аккумуляторов, включая:

• Высокий выходной крутящий момент

• Работу на низкой скорости

• Компактное монтажное пространство

Это позволяет производителям оборудования обеспечивать эффективное уплотнение электродов в ограниченном механическом пространстве.

Заключение: гармонические поворотные приводы обеспечивают высокоточное производство литиевых аккумуляторов

Благодаря комплексным преимуществам в виде:

• Высокой точности

• Высокой жесткости

• Быстрого отклика

• Компактных габаритов

• Высокой плотности крутящего момента

гармонические поворотные приводы представляют собой идеальное решение для передачи движения в оборудовании каландрирования литиевых аккумуляторов, требующем высокой точности, стабильности и эффективности производства.

Повышая точность позиционирования валков, стабильность движения и уровень интеграции оборудования, гармонические поворотные приводы помогают оборудованию для производства литиевых аккумуляторов обеспечивать более однородную обработку электродов и выпуск аккумуляторов более высокого качества.
