Как двигатель с прямым приводом повышает скорость и точность индексирования револьверной головки?

В высокоскоростном оборудовании для сортировки и упаковки полупроводников система позиционирования поворотной головки должна одновременно обеспечивать две цели: короткое время цикла и повторяемую точность позиционирования.

Многие инженеры изначально предполагают, что ключ к более быстрой индексации револьверной головки заключается просто в использовании более мощного двигателя. Однако на практике производительность всей системы трансмиссии зачастую важнее, чем одна только мощность двигателя.

В традиционном приводе поворотной башни может использоваться серводвигатель в сочетании с редуктором, муфтой, ремнем или другими механическими компонентами передачи. Эти компоненты могут создавать люфт, упругую деформацию, трение, погрешность передачи и дополнительную инерцию.

Двигатель с прямым приводом использует другой подход. Благодаря прямому соединению двигателя с поворотной платформой, система позволяет исключить необходимость в традиционном редукторе и уменьшить количество механических компонентов передачи между двигателем и вращающейся нагрузкой.

В сочетании с высокоточным энкодером и высокопроизводительным сервоприводом двигатель прямого привода для индексации поворотной головки обеспечивает быстрое ускорение и замедление, точное позиционирование и короткое время стабилизации.

Благодаря этому технология прямого привода особенно привлекательна для машин сортировки полупроводников, устройств для монтажа кристаллов, контрольно-измерительного оборудования, испытательных систем и других высокоскоростных автоматизированных приложений.

Что такое двигатель прямого привода для индексации револьверной головки?

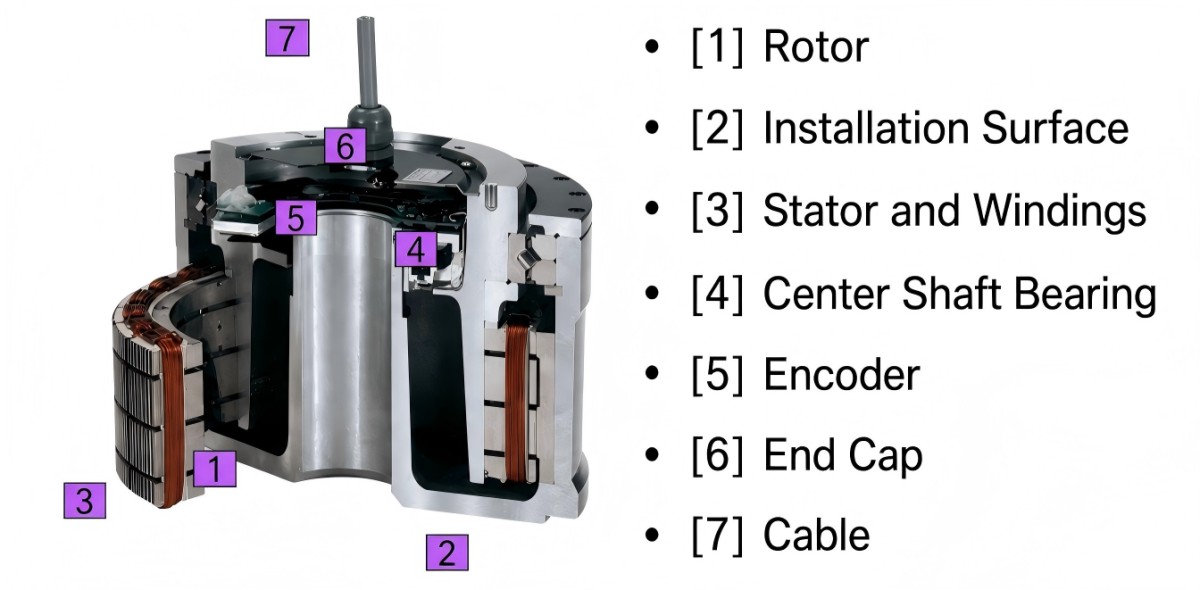

Двигатель с прямым приводом — это двигатель, предназначенный для непосредственного привода вращающейся нагрузки без использования традиционного редуктора.

В системах индексации с поворотной головкой ротор двигателя напрямую соединен с основной поворотной головкой:

Сервопривод → Двигатель прямого привода → Поворотная головка

Это отличается от обычной трансмиссии:

Сервомотор → Редуктор → Муфта → Поворотная головка

или:

Сервомотор → Ремень → Шкив → Поворотная головка

Благодаря исключению промежуточных компонентов трансмиссии, система прямого привода создает более короткий механический путь между двигателем и вращающейся нагрузкой.

Типичная высокоскоростная система индексации револьверной головки может включать в себя двигатель прямого привода, высокоточный энкодер, сервопривод, контроллер движения, револьверную головку, механизм оси Z и систему технического зрения или контроля.

Энкодер непрерывно измеряет положение вращения, позволяя сервосистеме управлять положением, скоростью и ускорением башни посредством обратной связи с замкнутым контуром.

В роторных системах двигатель с прямым приводом также может называться роторным двигателем с прямым приводом или моментным двигателем с прямым приводом.

Почему для высокоскоростной индексации револьверной головки следует использовать двигатель с прямым приводом?

Главное преимущество двигателя с прямым приводом заключается не только в высокой мощности.

Наиболее существенным преимуществом является сокращение количества механических компонентов трансмиссии между двигателем и нагрузкой.

Обычная трансмиссия может привести к следующим последствиям:

• люфт шестерни

• Соответствие требованиям к сопряжению

• Эластичность ремня

• Трение

• Ошибка передачи

• Дополнительная вращательная инерция

Эти эффекты становятся особенно важными, когда башня многократно ускоряется, замедляется и меняет направление движения.

Двигатель с прямым приводом устраняет необходимость в традиционном редукторе или ременной передаче, позволяя сервосистеме более непосредственно управлять вращающейся нагрузкой.

Это может помочь улучшить:

Скорость индексирования + повторяемость позиционирования + производительность стабилизации

в то же время.

Однако прямой привод не следует интерпретировать как абсолютно нулевую механическую погрешность всей машины. Биение подшипников, установка энкодера, структурная деформация, тепловое расширение и настройка сервопривода по-прежнему могут влиять на точность позиционирования.

Что определяет скорость индексации поворотной головки?

Производительность поворотной башни определяется не только мощностью двигателя.

Фактический цикл индексации зависит от всей системы перемещения, включая:

• инерция башни

• крутящий момент двигателя

• Ускорение и замедление

• Обратная связь кодировщика

• Полоса пропускания сервопривода

• Профиль движения

• Механическая жесткость

• Время стабилизации

• перемещение по оси Z

• Время тестирования

• Количество постов башни

Именно поэтому выбор высокомоментного двигателя с прямым приводом не приводит автоматически к ускорению вращения поворотной головки.

Общий машинный цикл можно представить следующим образом:

Индексирование поворотной головки + перемещение по оси Z + время обработки + синхронизация

Например, в высокоскоростных системах сортировки полупроводников могут использоваться короткие циклы индексации, исчисляемые десятками миллисекунд. Фактическое достижимое время цикла зависит от инерции поворотной головки, угла индексации, крутящего момента двигателя, настройки сервопривода и требуемого времени установления.

Следовательно, выбор двигателя всегда должен начинаться с анализа полного профиля движения, а не только с максимальной скорости или пикового крутящего момента.

Почему низкая инерция важна для двигателя с прямым приводом?

Поворот револьверной головки представляет собой повторяющийся процесс ускорения и замедления.

Двигатель должен разогнать вращающуюся нагрузку, достичь целевого положения, а затем достаточно быстро замедлиться, чтобы можно было начать следующую операцию.

Требуемый момент ускорения можно выразить следующим образом:

T = J × α

где T — момент ускорения, J — момент инерции, а α — угловое ускорение.

Таким образом, уменьшение ненужной инерции вращения может улучшить динамический отклик.

Правильно подобранный двигатель с прямым приводом может разгонять и замедлять башню без использования механического редуктора.

Однако инерция ротора двигателя — это лишь одна часть общего расчета.

Полный момент инерции вращения должен включать в себя:

Двигатель + Револьверная головка + Инструмент + Заготовка + Другие вращающиеся компоненты

Двигатель с прямым приводом должен обеспечивать достаточный пиковый крутящий момент для требуемого ускорения, сохраняя при этом приемлемые тепловые характеристики при непрерывной работе с высокой частотой циклов.

Как двигатель с прямым приводом повышает точность позиционирования поворотной головки?

В традиционной системе двигатель-редуктор могут возникать люфты, податливость и ошибки передачи между двигателем и поворотной платформой.

Архитектура с прямым приводом упрощает механическую цепь:

Мотор → Башня

Таким образом, сервоконтроллер может регулировать вращательную нагрузку без традиционного редуктора между двигателем и поворотной платформой.

Это может быть особенно полезно при многократном угловом индексировании.

Однако двигатель с прямым приводом не гарантирует автоматически идеальную точность позиционирования.

Итоговая производительность системы зависит от:

• Точность энкодера

• Разрешение кодировщика

• Биение подшипника

• жесткость башни

• Тепловое расширение

• Моторный зацепление

• Механическая вибрация

• Настройка сервопривода

• Изменение нагрузки

• Калибровка и картирование

Таким образом, более точная инженерная формулировка звучит так:

Двигатель с прямым приводом устраняет люфт, связанный с традиционной зубчатой передачей, и снижает погрешности механической передачи, однако точность окончательного позиционирования зависит от всей системы перемещения.

Повторяемость, точность и разрешение — это разные вещи.

Эти три характеристики часто путают при выборе двигателя с прямым приводом для поворотной головки.

Разрешение

Разрешение описывает наименьшее угловое приращение, которое может различить энкодер или система управления движением.

Высокоточный энкодер обеспечивает более точное измерение положения вращения, но разрешение энкодера само по себе не определяет точность системы.

Повторяемость

Повторяемость описывает, насколько стабильно башня возвращается в одно и то же заданное положение при многократных перемещениях.

Это особенно важно для оборудования для сортировки и тестирования полупроводников, поскольку поворотная головка может повторять одно и то же индексирующее движение тысячи или миллионы раз.

Точность

Точность описывает разницу между заданным положением и фактическим физическим положением.

Таким образом, система может обладать чрезвычайно высоким разрешением энкодера, но более низкой абсолютной точностью из-за механических допусков, тепловых воздействий, биения подшипников или ошибок при установке.

В системах высокоточных револьверных головок разрешение, повторяемость и точность всегда следует оценивать отдельно.

Насколько быстро двигатель с прямым приводом может перемещать поворотную головку?

Для двигателей с прямым приводом не существует универсальной максимальной скорости индексации.

Достижимая производительность зависит от:

• крутящий момент двигателя

• инерция башни

• Угол индексации

• Требуемое время цикла

• Профиль ускорения

• Время стабилизации

• Производительность кодировщика

• Сервопривод

• Механическая жесткость

Например, для поворота револьверной головки на 18°, выполняемого примерно за 20 мс, требуется совершенно иная конструкция двигателя и механизма, чем для поворота на 30°, выполняемого за 100 мс.

Правильный подход заключается в расчете требуемого ускорения и крутящего момента по следующим формулам:

Угол индексации + Время цикла + Момент инерции + Профиль движения

вместо того, чтобы выбирать двигатель с прямым приводом, основываясь только на его номинальной частоте вращения.

Для высокоскоростного полупроводникового оборудования сокращение времени установления может быть столь же важным, как и увеличение пиковой скорости вращения.

Прямой привод двигателя против редукторного привода для индексации поворотной головки

Разница между двигателем с прямым приводом и обычным редукторным приводом становится особенно важной в системах индексации с высокой частотой циклов работы.

Таким образом, двигатель с прямым приводом не является автоматически лучшим решением для каждой башни.

Редуктор может быть полезен в тех случаях, когда требуется существенное увеличение крутящего момента, когда устройство имеет большую инерцию нагрузки или когда существуют жесткие ограничения по стоимости.

Прямой привод становится особенно привлекательным, когда машина отдает приоритет следующим функциям:

Высокоскоростное индексирование + низкая погрешность передачи + высокая повторяемость + гибкое управление движением

Двигатель с прямым приводом против кулачкового механизма индексации

Механизмы кулачкового зацепления остаются проверенным решением для повторяющихся вращательных движений и широко используются в промышленной автоматизации.

Их главное преимущество — механическая простота и заранее заданный профиль движения.

В двигателе с прямым приводом используется программируемый подход к управлению движением.

Контроллер может регулировать:

• Ускорение

• Замедление

• Скорость

• Жить

• Придурок

• указательный угол

• Профиль движения

Такая гибкость может быть ценной, когда одному станку необходимо обрабатывать различные продукты, иметь различную конфигурацию станций или работать в разных условиях.

Таким образом, выбор между двигателем с прямым приводом и кулачковым механизмом должен основываться на следующих критериях:

Производительность + гибкость + требования к позиционированию + техническое обслуживание + общая стоимость оборудования

вместо того, чтобы предполагать, что одна технология всегда превосходит другую.

Почему S-образные профили движения важны при индексировании револьверной головки?

Высокоскоростная индексация — это не просто достижение целевой позиции как можно быстрее.

Башня также должна останавливаться без чрезмерной вибрации.

Резкое изменение ускорения может вызвать сильные рывки и возбудить механические резонансы, увеличивая время установления равновесия.

S-образный профиль движения обеспечивает постепенное изменение ускорения и может помочь снизить механические удары и вибрацию.

Это особенно важно, когда башня несет:

• Корпуса полупроводниковых устройств

• Насадки для захвата и перемещения

• Контрольные приспособления

• Тестовые разъемы

• компоненты системы машинного зрения

Цель состоит в следующем:

Двигайтесь быстро → Останавливайтесь плавно → Быстро остановитесь

Таким образом, высокопроизводительная поворотная система может сочетать в себе низкоинерционный двигатель прямого привода с высокоточным энкодером, оптимизированной настройкой сервопривода и подавлением вибраций.

Почему важна производительность энкодера в системе с прямым приводом поворотной головки?

Энкодер — один из важнейших компонентов в системе индексирования с прямым приводом.

Поскольку между двигателем и нагрузкой отсутствует традиционный редуктор, для более прямого управления положением вращения можно использовать обратную связь от энкодера.

В зависимости от области применения, в поворотной башне могут использоваться:

• Оптические энкодеры

• Магнитные энкодеры

• Абсолютные энкодеры

• инкрементальные энкодеры

• Высокоточные роторные весы

При выборе кодировщика следует учитывать не только битовое разрешение.

Важные технические характеристики включают:

• Точность

• Повторяемость

• Скорость обновления

• Целостность сигнала

• Термическая стабильность

• точность монтажа

Для полупроводникового оборудования высокие частоты циклов и требования к позиционированию на микронном уровне делают интеграцию энкодера и механических элементов особенно важной.

Как система индексации поворотной головки с прямым приводом влияет на производительность полупроводникового оборудования?

Машина для сортировки полупроводников может выполнять несколько последовательных операций:

Подача → Индексирование → Выравнивание → Тестирование → Контроль качества → Сортировка → Наклеивание ленты

Башня не может просто вращаться с максимально возможной скоростью.

Его движение должно быть синхронизировано с другими осями станка и технологическими станциями.

Высокоскоростная револьверная система может обеспечить короткий цикл индексации, но общая производительность станка определяется полным циклом работы.

Например:

UPH = Цикл движения + Время обработки + Синхронизация + Использование оборудования

Следовательно, двигатель с прямым приводом следует оценивать как часть всей производственной системы, а не как отдельный компонент.

Двигатель может уменьшить ограничения, связанные с трансмиссией, но общая производительность по-прежнему зависит от времени тестирования, перемещения по оси Z, времени обработки и синхронизации станций.

Точность позиционирования поворотной головки не то же самое, что точность установки и перемещения.

Это важный фактор, который следует учитывать при проектировании полупроводникового оборудования.

Револьверная головка может обеспечить превосходную угловую повторяемость, в то время как сопло для захвата и перемещения объектов все еще имеет погрешности позиционирования.

На положение башни могут влиять следующие факторы:

• Обратная связь поворотного энкодера

• Выход башни из строя

• Точность подшипников

• Структурная деформация

• Настройка сервопривода

Положение сопла может дополнительно зависеть от следующих факторов:

• Повторяемость по оси Z

• Установка форсунки

• Стабильность вакуума

• Положение заготовки

• калибровка зрения

• Механические допуски

Следовательно, поворотную головку и механизм захвата и перемещения следует оценивать и калибровать как отдельные системы перемещения.

Высокопроизводительный двигатель с прямым приводом может улучшить точность позиционирования револьверной головки, но он не может самостоятельно гарантировать конечную точность позиционирования на микронном уровне всей машины.

Как выбрать двигатель с прямым приводом для поворотной головки?

При выборе электродвигателя с прямым приводом инженерам следует учитывать не только номинальный крутящий момент.

1. Требуемое время индексирования

Определите необходимый угол индексации и время цикла.

Например:

18° за 22 мс

Это совершенно иное требование к движению, чем:

30° за 100 мс.

Таким образом, требуемое ускорение и максимальный крутящий момент могут существенно различаться.

2. Полный момент инерции вращения

Рассчитайте полную вращающуюся нагрузку:

Jtotal = Jmotor + Jturret + Jtooling + Jworkpiece

Электродвигатель с прямым приводом должен обеспечивать достаточный разгонный момент для всей системы.

3. Пиковый и непрерывный крутящий момент

Максимальный крутящий момент определяет динамические возможности ускорения.

Постоянный крутящий момент определяет, сможет ли двигатель поддерживать требуемый рабочий цикл без чрезмерной тепловой нагрузки.

4. Точность и разрешение кодировщика

Выберите энкодер в соответствии с требуемой повторяемостью, абсолютной точностью и полосой пропускания управления.

5. Размер полого отверстия

Большой полый вал может упростить:

• Электропроводка

• Пневматические трубки

• Вакуумные линии

• Оптические пути

• Лазерная маршрутизация

Это может быть особенно полезно в компактном полупроводниковом оборудовании.

6. Совместимость с сервоприводами

Двигатель прямого привода и сервопривод следует рассматривать как единую систему перемещения.

К важным факторам относятся:

• Пропускная способность контура тока

• Пропускная способность контура скорости

• скорость обновления контура позиционирования

• Интерфейс кодировщика

• Подавление вибрации

• Режекторные фильтры

• Управление с опережением

• Создание профиля движения

В описании сервопривода может быть указана полоса пропускания контура регулировки скорости в несколько кГц, но это характеристика самого сервопривода, а не неотъемлемая характеристика каждого двигателя прямого привода.

Как можно снизить вибрацию в высокоскоростной поворотной головке с прямым приводом?

Высокоскоростное индексирование может вызывать вибрацию, когда механическая структура или профиль движения возбуждают резонанс.

К распространенным инженерным методам относятся:

Конструкция двигателя с низкой инерцией

Правильно подобранный низкоинерционный двигатель прямого привода может снизить крутящий момент, необходимый для быстрого разгона и торможения.

Жесткая механическая конструкция

Жесткая конструкция башни и крепления позволяет уменьшить нежелательные деформации и вибрации.

S-образное движение

Ускорение по S-образной кривой уменьшает рывки и механические удары.

Оптимизация коэффициента усиления сервопривода

Коэффициенты усиления сервопривода должны обеспечивать баланс между скоростью отклика и стабильностью.

Фильтрация с помощью режекторного фильтра

Режекторные фильтры могут подавлять известные частоты механического резонанса.

Система компенсации с опережением

Управление с опережением может уменьшить ошибку слежения во время быстрых движений.

Обратная связь энкодера высокого разрешения

Точная обратная связь по положению позволяет сервоконтроллеру непрерывно корректировать отклонение положения.

Таким образом, окончательные вибрационные характеристики зависят от:

Двигатель с прямым приводом + Энкодер + Механическая конструкция + Сервопривод + Алгоритм управления движением

Применение двигателей с прямым приводом в полупроводниковом оборудовании

Двигатели с прямым приводом могут использоваться в широком спектре полупроводниковых и прецизионных автоматизированных систем.

Машины для тестирования и сортировки полупроводников

Главная поворотная платформа вращает полупроводниковые корпуса между станциями подачи, тестирования, контроля и сортировки.

Двигатель с прямым приводом обеспечивает быструю индексацию при сохранении повторяемости углового позиционирования.

Склеивающие устройства для штампов

Двигатели прямого привода и моментные двигатели могут приводить в движение вращающиеся механизмы, используемые для перемещения или позиционирования полупроводниковых кристаллов.

Поворотные столы для контроля качества

Высокоточное поворотное позиционирование может использоваться для оптического контроля, измерения размеров и многопозиционного тестирования.

Тестирование МЭМС-устройств и датчиков

Высокоточная ротационная индексация позволяет многократно позиционировать небольшие устройства в процессе автоматизированного тестирования.

Сборка электроники

Двигатели с прямым приводом могут обеспечивать программируемое индексирование для высокоинтенсивной обработки электронных компонентов.

Пять распространенных ошибок при проектировании поворотной головки с прямым приводом

Ошибка 1 — Выбор двигателя только по максимальному крутящему моменту.

Высокий пиковый крутящий момент не гарантирует более быстрой работы поворотной башни.

В первую очередь необходимо рассмотреть полную инерцию системы и требуемое ускорение.

Ошибка 2 — Приравнивание разрешения энкодера к точности позиционирования.

Высокоточный энкодер повышает точность измерений, но не исключает автоматически механическую погрешность.

Разрешение, воспроизводимость и точность необходимо оценивать отдельно.

Ошибка 3 — Игнорирование времени успокоения

Достижение башней заданной позиции не обязательно означает готовность башни к следующему этапу.

Для высокопроизводительного оборудования:

• Время перемещения + Время удержания

• Это гораздо важнее, чем просто проводить время в движении.

Ошибка 4 — Игнорирование тепловых эффектов

Непрерывное высокочастотное индексирование приводит к выделению тепла как в двигателе, так и в окружающей механической конструкции.

Тепловое расширение может влиять на точность позиционирования в течение длительных производственных циклов.

Ошибка 5 — Оптимизация башни без оптимизации механизма.

Башня — это лишь одна часть оборудования.

В целом, эффективность UPH зависит от синхронизации следующих факторов:

Револьверная головка + Ось Z + Тестирование + Система машинного зрения + Подача + Сортировка + Заклейка лентой

Оптимизация только одной оси не обязательно приводит к увеличению общей производительности станка.

Часто задаваемые вопросы о двигателях прямого привода для поворотной головки

Превосходит ли двигатель с прямым приводом редуктор по точности позиционирования револьверной головки?

Не обязательно для каждого применения.

Двигатель с прямым приводом особенно привлекателен, когда система требует высокоскоростного индексирования, низкой погрешности передачи, высокой повторяемости и снижения затрат на механическое обслуживание.

Коробка передач может быть предпочтительнее в тех случаях, когда важнее увеличение механического крутящего момента, стоимость или определенный профиль нагрузки.

Обладает ли двигатель с прямым приводом нулевым люфтом?

Электродвигатель с прямым приводом не требует использования традиционного редуктора или ременной передачи, поэтому он позволяет избежать люфта, связанного с этими компонентами трансмиссии.

Однако в системе в целом все еще могут возникать механические ошибки, вызванные подшипниками, деформацией конструкции, установкой энкодера и другими факторами.

Следовательно, утверждение «отсутствие люфта в редукторе» точнее, чем утверждение о нулевой механической погрешности всей машины.

Что означает ±1 угловая секунда?

Одна угловая секунда равна:

1/3600 градуса ≈ 4,848 мкрад

Для башни диаметром 200 мм радиус составляет 100 мм. При таком радиусе 1 угловая секунда соответствует приблизительно:

0,485 мкм

окружного смещения.

Это наглядно демонстрирует, почему точность позиционирования с точностью до угловой секунды является крайне важным требованием.

Нужен ли двигателю с прямым приводом редуктор?

Двигатель с прямым приводом предназначен для непосредственного привода нагрузки, поэтому обычный редуктор не требуется.

Однако двигатель должен быть правильно подобран по мощности, соответствующему требуемому крутящему моменту, скорости вращения и инерции нагрузки.

Как можно уменьшить вибрацию во время позиционирования револьверной головки?

Типичные методы включают выбор двигателя с низкой инерцией, жесткую механическую конструкцию, S-образные профили движения, оптимизированные коэффициенты усиления сервоприводов, режекторные фильтры, компенсацию с опережением и алгоритмы подавления вибраций.

Как индексация поворотной башни влияет на UPH?

Поворот револьверной головки — важный цикл движения в высокоскоростной сортировочной машине, но производительность на такт определяется полным циклом работы машины.

Для достижения целевой производительности необходимо синхронизировать время индексации, перемещение по оси Z, тестирование, контроль качества, подачу, сортировку и другие технологические процессы.

Будущее индексирования поворотных турелей с прямым приводом от электродвигателя

По мере уменьшения размеров полупроводниковых корпусов и перехода автоматизированного оборудования к более высокой производительности (UPH), системам перемещения револьверной головки потребуется сочетать в себе скорость, повторяемость, термостабильность и гибкое управление движением.

Вероятнее всего, следующее поколение башенных систем будет сочетать в себе следующие элементы:

• Двигатели с прямым приводом

• Высокоточные абсолютные энкодеры

• Высокоскоростные сервоприводы

• Усовершенствованная система подавления вибраций

• Оптимизация профиля движения

Онлайн-калибровка и картирование

Интегрированная система управления движением на уровне станка.

Цель состоит не просто в том, чтобы заставить башню вращаться быстрее.

Настоящая инженерная цель такова:

Сокращение времени индексации + сокращение времени стабилизации + стабильное позиционирование + повышение производительности машины

Именно поэтому двигатели с прямым приводом и моментные двигатели с прямым приводом становятся все более привлекательными для сортировочных машин для полупроводников, оборудования для склеивания кристаллов, систем контроля и других высокоскоростных приложений индексирования.

Для производителей оборудования, оценивающих двигатель с прямым приводом для поворотной головки, наиболее важным шагом является подбор двигателя в соответствии с полным профилем движения, а не только на основе пикового крутящего момента или максимальной скорости.

Правильно подобранный двигатель прямого привода, энкодер и сервоприводная система могут сократить количество ненужных механических ступеней передачи и обеспечить прочную основу для быстрого, точного и гибкого перемещения поворотной башни.
